Estrutura de quadros GSM

No GSM (sistema global de comunicações móveis), o tempo é dividido em unidades chamadas "períodos de burst", cada uma com duração de cerca de 0,577 milissegundos.Um quadro GSM consiste em oito períodos de explosão, totalizando 4,615 milissegundos, e organiza diferentes tipos de canais que lidam com a voz, dados e controle de rede.Cada período de explosão corresponde a um canal físico que carrega informações de voz, dados ou sinalização.Esses canais ajudam a rede a gerenciar com eficiência a comunicação entre os telefones e a rede.Sua complexa estrutura de quadros, boa para gerenciar os sinais e dados enviados entre telefones e torres de rede.Este artigo analisa os detalhes da estrutura do quadro GSM, quebrando suas partes como o multiframe, o superframe, o hyperframe e as bandas de frequência que ele usa.Ao explicar esses componentes, pretendemos mostrar como o GSM torna a comunicação suave, segura e confiável.

Catálogo

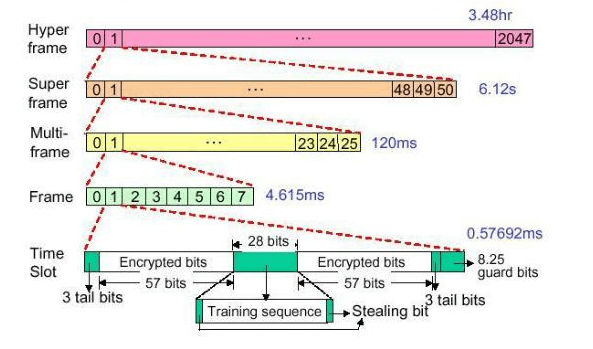

Figura 1: Hierarquia de quadros GSM

GSM Multiframe

No sistema GSM, os quadros são agrupados em estruturas denominadas multiflammo.Esses multiflammames ajudam a manter o tempo suave, a alocar recursos bem e garantir que tudo permaneça sincronizado em toda a rede.O MultiFames permite que o sistema lide com o tráfego do usuário e os sinais de controle, garantindo uma boa qualidade de serviço, gerenciando a largura de banda de rede limitada.Existem dois tipos principais de multiframma em GSM: multiframes de tráfego e multiflam dos controles.

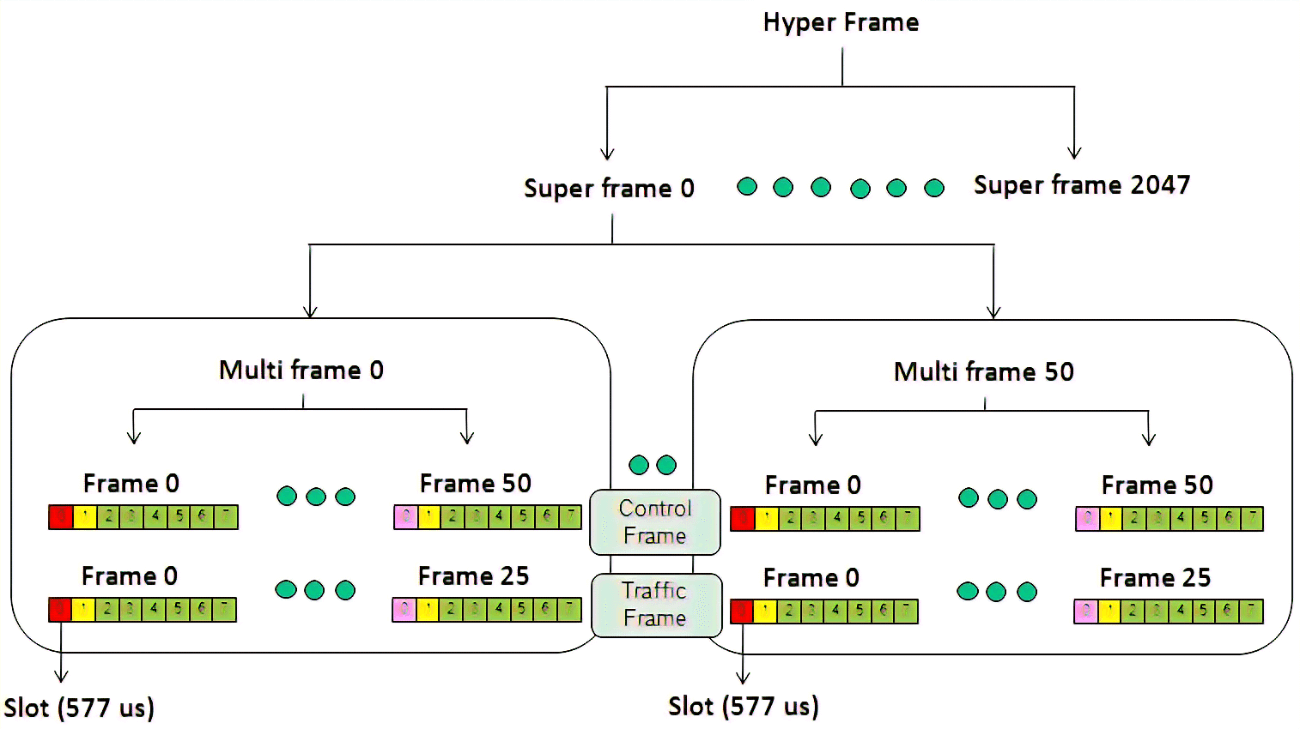

Figura 2: Multiframe GSM

Multiframe de tráfego

Um multiframe de tráfego tem 26 períodos de explosão em 120 milissegundos.Essas explosões são as unidades de tempo usadas para enviar voz e dados.A maioria das 26 explosões é usada para o tráfego do usuário (voz e dados), permitindo que o sistema mantenha a comunicação sem interrupções.No entanto, nem todas as explosões são para dados do usuário.

Duas das 26 rajadas são reservadas para tarefas de rede.Uma explosão é para o Canal de controle associado lento (SACCH), que envia informações importantes de controle, como força de sinal, ajustes de tempo e controle de energia, do telefone para a rede.Sacch é importante para manter a conexão estável e funcionar bem.

A segunda explosão reservada é um período ocioso, onde nenhum dado é enviado.Esse tempo ocioso ajuda a rede a permanecer sincronizada e evita o congestionamento.Ele também atua como um buffer para reduzir as chances de conflitos de sinal ou interferência entre diferentes transmissões.

Essas rajadas de controle reservadas ajudam a manter a rede GSM eficiente e confiável.Sem eles, a rede lutaria para lidar com as constantes mudanças na força do sinal e em outros fatores.

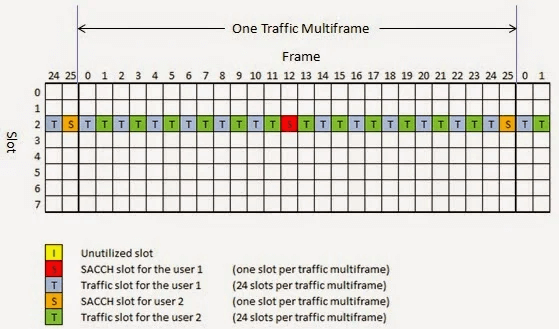

Figura 3: Multiframe

Controle multiframe

Ao contrário do multiframe de tráfego, o Multiframe de controle é usado principalmente para gerenciamento de rede, não o tráfego do usuário.Possui 51 períodos de explosão em 235,4 milissegundos, tornando -o mais longo que o multiframe de tráfego.Essa estrutura ajuda a rede a funcionar sem problemas e garante que os dispositivos possam se comunicar com o sistema corretamente.

O controle multiframe funciona na frequência do farol, uma frequência especial usada para enviar informações importantes em rede.Ele contém canais como a explosão de correção de frequência (FCB) e o canal de controle de transmissão (BCH).

O Fcb Ajuda os dispositivos móveis a permanecer sincronizados com o tempo e a frequência da rede.Isso é importante para evitar interferências ou chamadas descartadas.O BCH Envia informações do sistema para dispositivos, como códigos de localização e parâmetros de rede, ajuda os telefones a se conectarem e a mover entre as áreas de rede.

Juntos, esses canais no Multiframe de controle garantem que todos os dispositivos permaneçam sincronizados com a rede e tenham as informações necessárias para manter uma conexão forte, mesmo à medida que as condições mudam.Isso permite que os usuários se movam entre diferentes áreas de rede enquanto permanecem conectados.

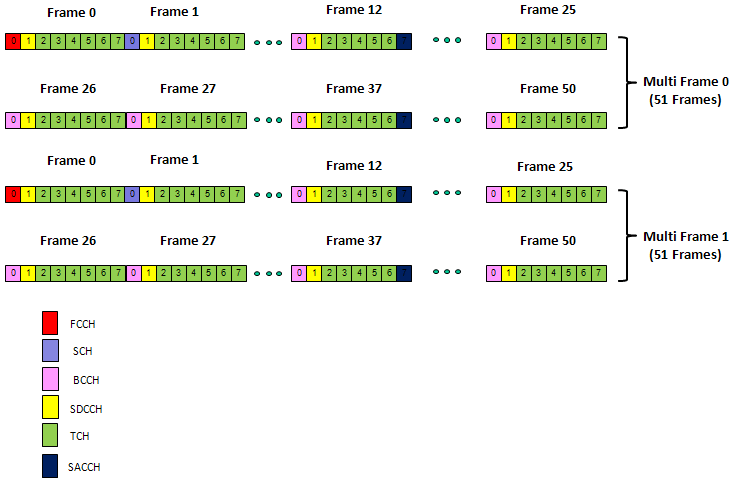

Figura 4: Controle Multiframe

GSM Superframe

Na rede GSM (Global System for Mobile Communications), um superframe ajuda a organizar e sincronizar a comunicação.É uma unidade que agrupa vários quadros, melhorando a maneira como a rede é executada.Um superframe inclui 51 multiframes de tráfego ou 26 multiframes de controle, com duração de 6,12 segundos.Essa estrutura garante que as informações fluam sem problemas e em ordem.

O superframe ajuda a coordenar os dados do usuário (como chamadas, mensagens e internet) e controlar sinais (como configuração de chamadas e gerenciamento de rede).Ao organizá -los em um superframe, o sistema GSM mantém tudo em sincronia, permitindo dados eficientes e transmissão de sinal de controle.

Sem ele, a comunicação pode ficar desorganizada, causando chamadas ou atrasos caídos.O superframe garante que todas as funções de rede sigam um ritmo constante, evitando interrupções.A duração fixa de 6,12 segundos também ajuda os operadores de rede a planejar os recursos de maneira eficaz e a manter o serviço suave.

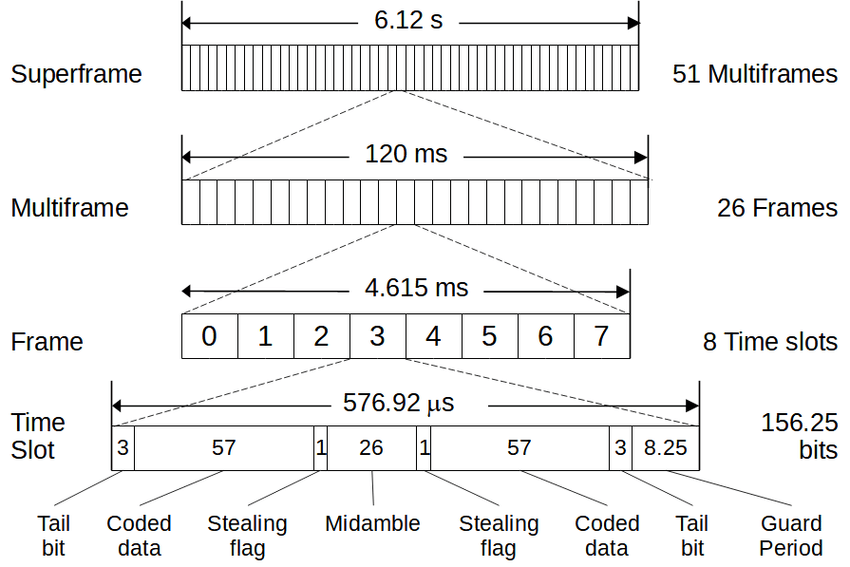

Figura 5: Superframe GSM

GSM Hyperframe

Na estrutura do GSM (sistema global de comunicações móveis), o hyperframe é a maior unidade de tempo.É composto por 2.048 superframes e dura cerca de 3 horas, 28 minutos e 53,76 segundos.O hyperframe é a parte principal de como a rede GSM mantém tudo funcionando sem problemas, ajudando com tarefas importantes, como salto de frequência e criptografia, para manter a comunicação segura e confiável.

Salto de frequência

O hyperframe ajuda no salto de frequência, um método usado para melhorar a qualidade do sinal e reduzir a interferência.Essa técnica envolve alterar regularmente a frequência de comunicação, para que os sinais não permaneçam em uma frequência por muito tempo.Isso reduz as chances de interferência e torna a comunicação mais confiável.O tempo fornecido pelo hyperframe garante que as frequências mudem em um padrão regular e também ajude a prevenir a escutas.

Criptografia e segurança

O hyperframe desempenha um papel importante na criptografia do GSM, que protege os dados de comunicação de serem acessados ​​por pessoas não autorizadas.O hyperframe ajuda a manter o tempo dos dados criptografados em sincronia, para que a criptografia possa funcionar corretamente em longas conversas ou sessões de dados.Se o tempo desistir, isso poderá enfraquecer a segurança, para que o tempo constante do hyperframe seja ótimo para manter a privacidade.

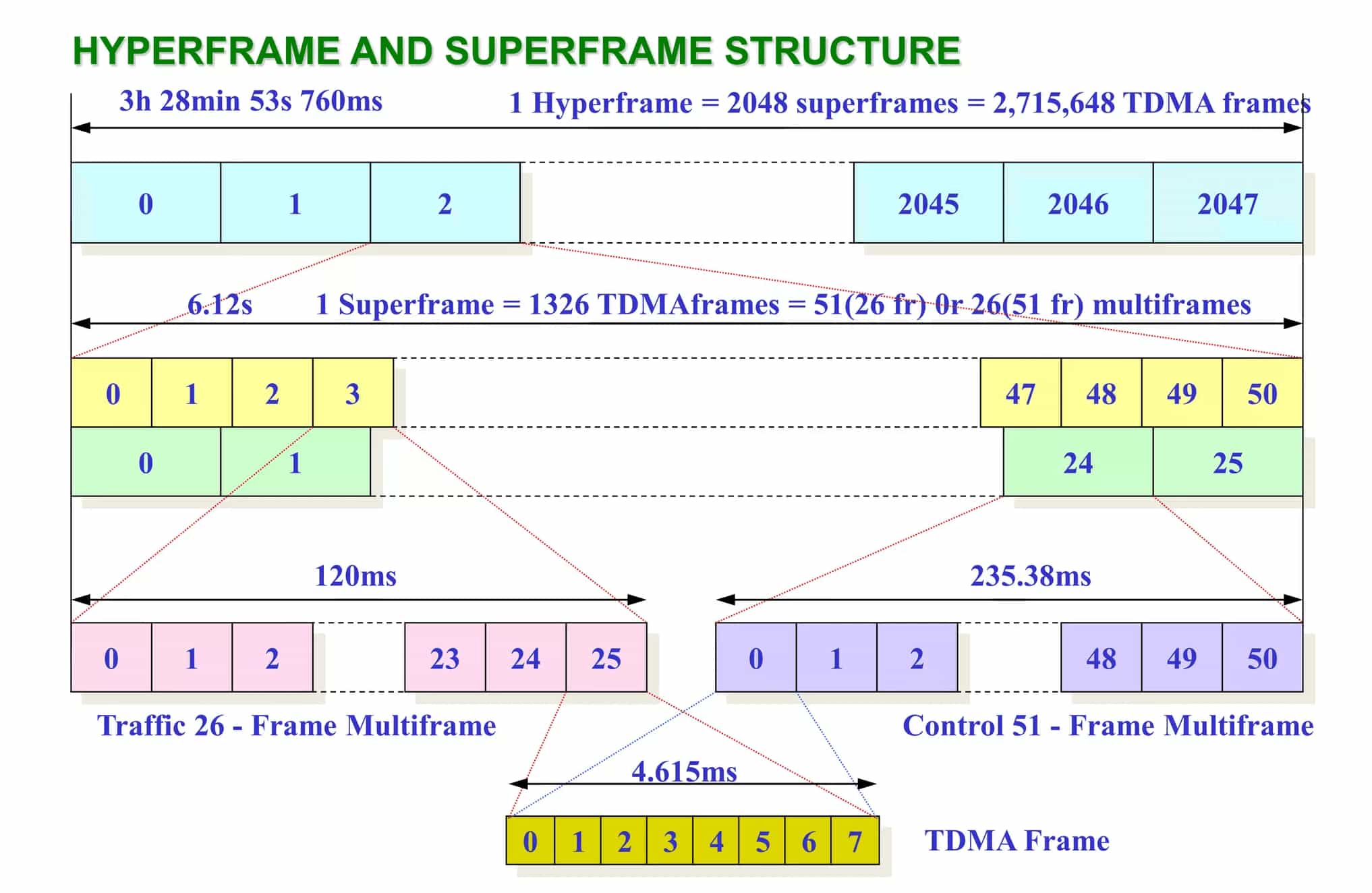

Figura 6: Hyperframe GSM

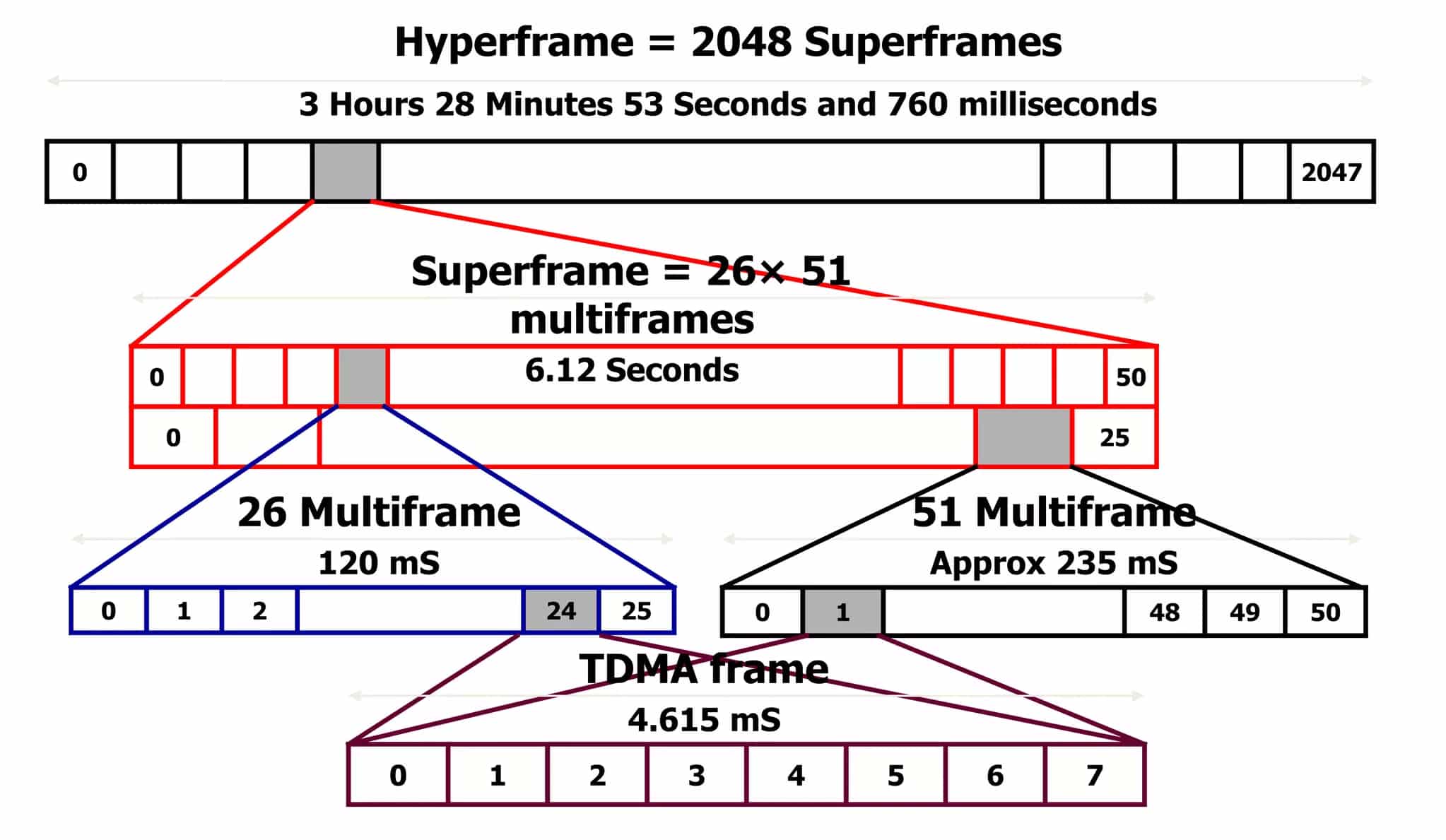

Figura 7: Ciclos de interface GSM

Bandas de frequência GSM

Sistema	Banda	Uplink (MHz)	Downlink (MHz)	Intervalo de número do canal
GSM-850	Banda 5	824 - 849	869 - 894	128 - 251
GSM-900	Banda 8	890 - 915	935 - 960	1 - 124
DCS-1800	Banda 3	1710 - 1785	1805 - 1880	512 - 885
PCS-1900	Banda 2	1850 - 1910	1930 - 1990	512 - 810
GSM-400	Banda 14/15	450 - 480	450 - 480	259 - 293/306 - 340
GSM-480	Banda 14	479 - 492	504 - 517	306 - 340
GSM-700	Banda 12/11/14	703 - 748	758 - 803	512 - 810
GSM-850 (ext.)	Banda 26	814 - 849	859 - 894	128 - 251
GSM-R	Banda 900	876 - 915	921 - 960	955 - 1023
ER-GSM	Banda 900 ext.	880 - 915	925 - 960	0 - 124

Aplicações da estrutura de quadros GSM

Manuseio de chamadas

A GSM organiza seus quadros para gerenciar várias chamadas de voz ao mesmo tempo, atribuindo diferentes slots de tempo e frequências a cada usuário.Para cada chamada, os slots de tempo específicos são alocados dentro de um quadro, permitindo que vários usuários compartilhem o mesmo espectro de frequência sem interferência.Esse método, conhecido como multiplexação por divisão de tempo, ajuda a rede a lidar com um grande volume de chamadas, mantendo conexões claras e ininterruptas.

Transmissão SMS

As mensagens de texto, ou SMS, são enviadas através da rede GSM usando multiflammames de controle.Esses quadros reservam slots de tempo específicos para SMS, garantindo que as mensagens sejam entregues prontamente, mesmo quando o tráfego de voz é alto.Ao reservar slots para SMS no canal de controle, a rede garante transmissão de mensagens confiável e eficiente sem interromper as chamadas contínuas.

Gerenciamento de mobilidade

O recurso do GSM é sua capacidade de gerenciar o movimento do usuário à medida que as pessoas viajam entre diferentes torres de celular.Quando um usuário se move, a rede usa quadros de controle para lidar com a transição de chamadas ou sessões de dados em andamento para uma nova estação base.Esse processo, conhecido como transferência, é cronometrado com precisão para impedir que as chamadas caídas, permitindo que os usuários se movam pelas áreas de cobertura sem interrupções no serviço.

Protocolos de segurança

A segurança no GSM está intimamente ligada à sua estrutura de quadros.O hyperframe desempenha um papel importante na manutenção de comunicações seguras, redefinindo periodicamente as chaves de criptografia e descriptografia.Ao atualizar essas chaves sincronizadas com o ciclo de hiperframe, a rede garante que as chamadas de voz e os dados permaneçam protegidos do acesso não autorizado, minimizando o risco de interceptação.

Conclusão

A estrutura de quadros GSM mostra a engenharia avançada por trás da comunicação móvel global.Ao organizar molduras, multiframa, superframes e hiperframes, o GSM lida com eficiência e sincroniza os dados e a voz em sua rede.Essa estrutura não apenas garante comunicação suave, mas também fortalece a segurança com métodos como salto e criptografia de frequência.A maneira como o GSM gerencia diferentes bandas de frequência mostra sua flexibilidade para trabalhar em vários ambientes em todo o mundo.Compreender como esses componentes funcionam ajuda a explicar a complexidade da tecnologia móvel e destaca a importância do GSM nas telecomunicações modernas.À medida que a tecnologia aumenta e as demandas de rede aumentam, as idéias básicas na estrutura do quadro GSM continuarão a moldar futuros sistemas de comunicação móvel.

Perguntas frequentes [FAQ]

1. Qual é a estrutura do canal do GSM?

O sistema global de comunicações móveis (GSM) emprega uma combinação de acesso múltiplo de divisão de frequência (FDMA) e acesso múltiplo da divisão de tempo (TDMA) para a estrutura do canal.No FDMA, todo o espectro de frequência disponível para GSM é dividido em 124 frequências de transportadoras espaçadas a 200 kHz.Cada uma dessas frequências é dividida ainda mais usando TDMA, onde cada canal de frequência é dividido em oito slots de tempo.Cada slot de tempo representa um canal diferente usado por um usuário diferente.Essa estrutura permite que vários usuários compartilhem a mesma frequência sem interferência, alocando slots de tempo específicos para seus sinais.

2. O que são diferenças GSM e LTE?

GSM (2G) e LTE (evolução a longo prazo, denominada 4G) diferem em tecnologia, velocidade e funcionalidade:

Tecnologia: o GSM usa uma combinação de FDMA e TDMA.O LTE usa o acesso múltiplo da Divisão de Frequência Ortogonal (OFDMA) para downlink e acesso múltiplo da divisão de frequência de transportadora única (SC-FDMA) para uplink.

Velocidade: o LTE oferece taxas de dados mais altas, com taxas de download de pico de até 300 Mbps e taxas de upload de 75 Mbps, em comparação com as velocidades máximas de dados do GSM de cerca de 114 kbps.

Arquitetura de rede: o GSM é um sistema com comutação de circuito que lida com voz e dados separadamente.O LTE é totalmente trocado de pacotes e capaz de lidar com a voz e dados sobre a mesma rede baseada em IP (Internet Protocol), aumenta a eficiência.

Latência: as redes LTE têm menor latência em comparação com o GSM, aprimorando a experiência para aplicativos que exigem transmissão de dados em tempo real, como jogos on-line ou videoconferência.

3. Qual é o formato do GSM?

O GSM usa um formato de dados que encapsula a voz em pacotes de dados para transmissão sobre sinais digitais.Cada quadro GSM consiste em 8 slots de tempo e cada slot contém uma explosão de dados.O formato de dados padrão para uma mensagem GSM inclui informações de sincronização, codificação de dados e dados do usuário, facilitando a comunicação entre a rede e o dispositivo móvel.Este formato garante o uso eficiente do espectro e a sincronização do acesso multi-usuário.

4. 5G usa GSM?

Não, a tecnologia 5G não usa GSM.O 5G é construído em novas frequências de rádio e uma nova arquitetura de rede projetada para melhorar a velocidade, capacidade e latência em relação às gerações celulares anteriores.Ele usa tecnologias como MIMO maciça, formação de feixe e tecnologias de acesso mais avançadas que diferem do sistema baseado em FDMA/TDMA da GSM.

5. O GSM é analógico ou digital?

O GSM é uma tecnologia celular digital.Ele digitaliza e comprime dados e o envia em um canal com dois outros fluxos de dados do usuário, cada um em seu próprio horário.O GSM foi projetado para substituir as redes analógicas de primeira geração mais antigas (1G), fornecendo uma melhor segurança de dados, transmissões de voz de maior qualidade e suporte para mensagens de texto e serviços de dados.
