Como um resistor de motor de soprador funciona e por que falha?

O resistor do motor do soprador é uma parte importante do sistema de aquecimento e resfriamento do seu carro.Ele controla a rapidez com que o ventilador sopra o ar através das aberturas, permitindo ajustar o fluxo de ar ao seu gosto.Quando começa a falhar, você pode notar problemas como o ventilador que trabalha a apenas uma velocidade, não funcionando, ou nenhum ar proveniente dos respiradouros.Compreender o que o resistor do motor do soprador faz, como funciona e como substituí -lo pode ajudá -lo a solucionar e corrigir qualquer problema de HVAC.Este guia explica tudo o que você precisa saber sobre os resistores dos motores do soprador, da identificação dos sintomas de falha em testar e substituir a peça.

Catálogo

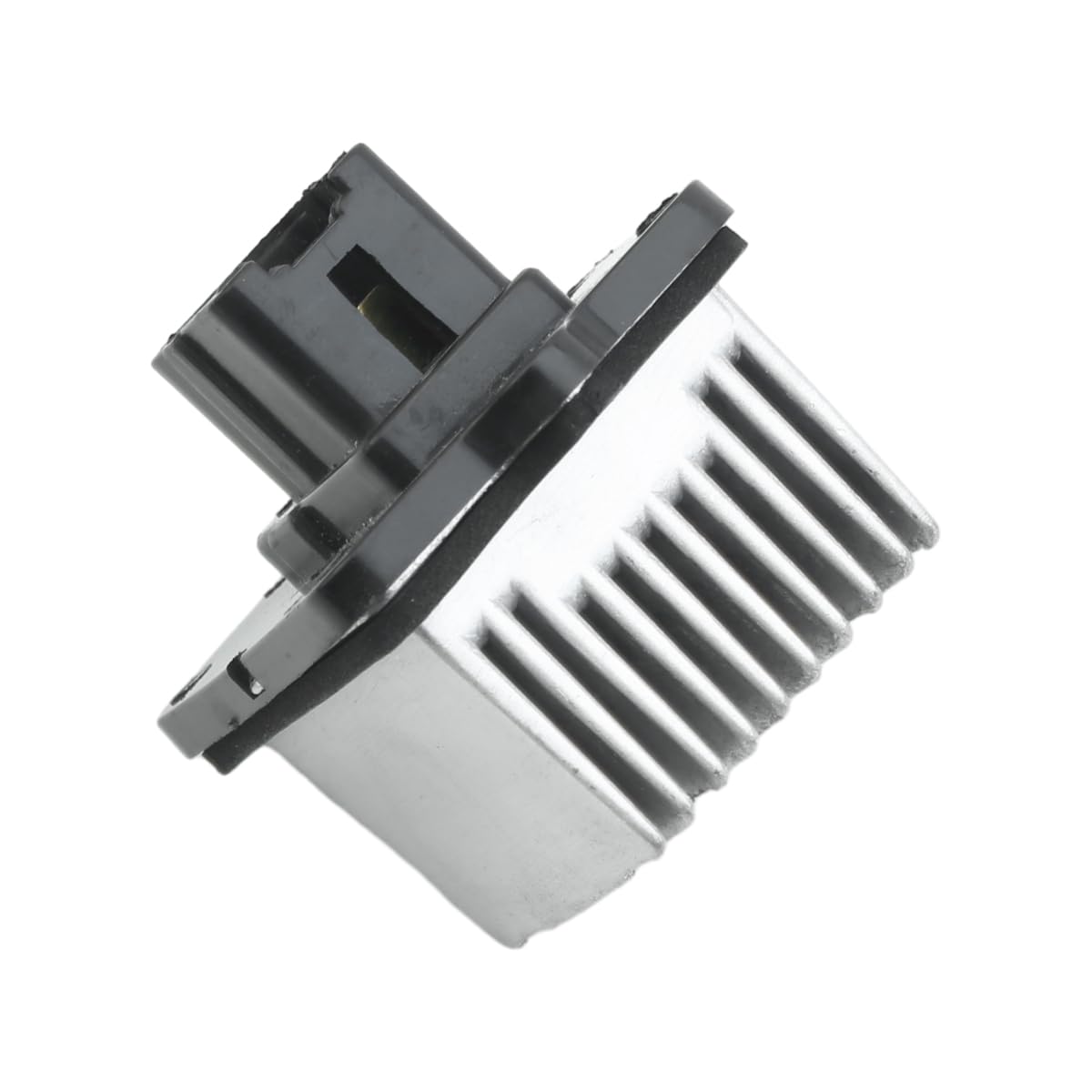

Figura 1. Resistor do motor do soprador

O que é um resistor motor de soprador?

O sistema de aquecimento, ventilação e ar condicionado do seu carro (HVAC) depende de vários componentes trabalhando juntos para regular a temperatura dentro da cabine.Algumas dessas peças podem durar o tempo que o próprio carro, enquanto outras se desgastam com o tempo e precisam ser substituídas.

O resistor do motor do soprador é um desses componentes elétricos menores, mas importantes.Quando falhar, você pode notar problemas de como o ar flui através de suas aberturas.Como essa parte afeta diretamente o aquecimento e o resfriamento do seu carro, entender como ele funciona pode ajudá -lo a reconhecer quando algo não está certo.Se o resistor parar de funcionar corretamente, você poderá ter problemas como os fãs ficando presos a uma velocidade ou não funcionando.Saber o que procurar pode economizar tempo e frustração ao diagnosticar problemas de HVAC.

Como funciona um resistor motor do soprador?

Figura 2. Função do resistor do motor do soprador

O resistor do motor do soprador controla a rapidez com que o ventilador do ventilador gira ajustando a quantidade de resistência elétrica no circuito.Esse resistor está conectado ao interruptor do ventilador, que permite alterar a velocidade do fluxo de ar dentro do seu carro.Dependendo do design, isso pode ser feito mecanicamente usando um botão rotativo ou eletricamente através de um sistema de controle digital.

Nos veículos mais antigos, o resistor trabalhou regulando a energia enviada ao motor do soprador.Velocidade mais baixa do ventilador significava mais resistência, o que reduziu a tensão que atinge o motor.Velas mais altas exigiram menos resistência, permitindo que mais energia flua e tornando o ventilador girar mais rapidamente.Embora esse método ainda seja usado em alguns carros, a maioria dos veículos modernos agora usa um módulo de estado sólido em vez de um resistor tradicional para controlar a velocidade do motor do ventilador com mais eficiência.

O resistor do motor do soprador geralmente é instalado em série com o motor do ventilador e aterrado.Ele vem em diferentes configurações, dependendo do número de configurações de velocidade disponíveis.Cada configuração de velocidade corresponde a um resistor específico ou combinação de resistores, que determina a quantidade de corrente que flui para o motor.

Quando a maior velocidade do ventilador é selecionada, o resistor é contornado e o motor do soprador recebe energia total.Isso permite que o ventilador funcione na velocidade máxima.Em ambientes inferiores, o resistor reduz a tensão, diminuindo a desaceleração do ventilador.Se o resistor falhar, pode fazer com que o motor do ventilador funcione apenas em determinadas velocidades ou pare de funcionar completamente.

Onde está localizado o resistor do motor do soprador?

Figura 3. Colocação do resistor do motor do soprador

O resistor do motor do soprador é normalmente encontrado sob o próprio motor do soprador.Na maioria dos veículos, essa área está localizada atrás do painel do lado do passageiro.O acesso ao resistor às vezes pode ser direto, mas, em alguns casos, pode ser necessário remover a caixa de luvas ou outros painéis internos para alcançá -lo.

Seu posicionamento foi projetado para mantê -lo próximo ao motor do ventilador para uma operação eficaz, mas esse local pode tornar um pouco desafiador acessar durante os reparos.Sempre verifique o manual do seu veículo para obter instruções específicas, pois o processo exato e o processo de acesso pode variar dependendo da marca e modelo do seu carro.

Sinais de um resistor de motor de soprador fracassado

Quando um resistor do motor do soprador começa a falhar, ele pode interromper o desempenho do sistema de aquecimento e resfriamento do seu carro.Reconhecer os sintomas mais cedo pode salvá -lo de maiores problemas de HVAC no futuro.Aqui estão os principais sinais a serem observados:

Fan do ventilador preso a uma velocidade

Um dos sinais mais comuns de um resistor de motor de soprador com falha é quando o ventilador funciona apenas a uma velocidade, independentemente da configuração que você escolher.Isso acontece porque o resistor controla a quantidade de corrente elétrica flui para o motor do ventilador, ajustando sua velocidade.Se o resistor estiver danificado ou em curto, poderá permitir que o ventilador opere a uma velocidade específica.

Mesmo que seu sistema de ar condicionado ou aquecimento ainda possa funcionar, ele não fornecerá a flexibilidade necessária.Substituir o resistor com defeito pode restaurar o controle total sobre a velocidade do ventilador.

Fã de soprador não está funcionando de forma alguma

Outro sintoma é quando o ventilador do soprador não funciona em determinadas configurações - ou de maneira alguma.Se algumas velocidades do ventilador estiverem indisponíveis ou o ventilador parar de funcionar completamente, geralmente é devido a um resistor danificado.

Às vezes, esse problema pode ser confundido com um problema com o interruptor do motor do soprador, por isso é uma boa ideia fazer o sistema verificar por um profissional para confirmar a causa.

Sem fluxo de ar de aberturas

Se nenhum ar sair das aberturas de ventilação, mesmo quando o ventilador estiver ligado, poderá apontar para um problema com o resistor do motor do soprador.Esta peça controla a fonte de alimentação para o motor do ventilador.Se o resistor falhar completamente, poderá cortar a energia do motor, impedindo -o de criar fluxo de ar.

Quando o fluxo de ar está completamente bloqueado, os sistemas de ar-condicionado e aquecimento do seu carro se tornam inúteis.Esse problema precisa de atenção imediata, pois não apenas afeta o conforto, mas também pode sinalizar outros problemas elétricos no sistema HVAC.

Se você notar algum desses problemas, é uma boa ideia ter seu carro inspecionado por um técnico.Pegar o problema mais cedo pode ajudá -lo a evitar reparos mais caros mais tarde.

Como testar um resistor motor de soprador?

Testar um resistor motor de soprador é uma etapa importante no diagnóstico de problemas de HVAC em seu carro.Siga estas etapas para verificar se o resistor está funcionando corretamente:

Localize o fusor do resistor do motor do soprador

O primeiro passo é encontrar o fusível para o resistor do motor do ventilador.Verifique o manual do seu carro para identificar sua localização exata.Geralmente é encontrado na caixa de fusíveis, que pode estar sob o painel, no compartimento do motor ou outro local acessível no seu veículo.

Teste o fusível do resistor

Depois de localizar o fusível, use uma luz de teste de 12 volts para verificar se está funcionando.Conecte uma extremidade da luz de teste ao solo e toque a outra extremidade aos terminais do fusível.

Observe se a energia flui para os dois terminais.Se a luz acender para os dois lados, o fusível estará bem.No entanto, se não houver energia ou apenas um lado acender, o fusível provavelmente queimou e precisa de substituição.

Remova e teste o resistor do motor do soprador

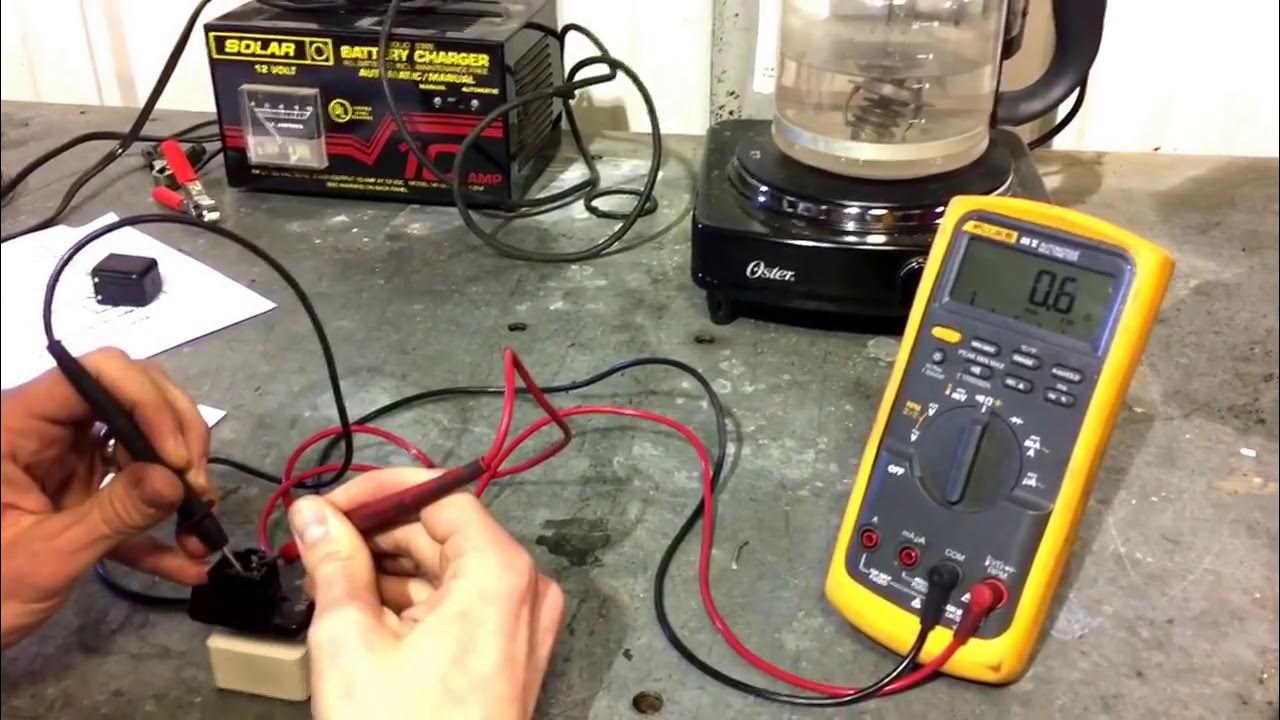

Figura 4. Testando o resistor do motor do soprador

Em seguida, desconecte a fonte de energia do motor do soprador.Prenda a luz de teste de 12 volts ao resistor e repita o teste.Isso elimina os erros causados ​​pelo sistema de controle de temperatura eletrônico do carro, permitindo que você se concentre apenas no resistor.

Altere as configurações de velocidade do ventilador para verificar se o problema ocorre a uma velocidade específica.Se o motor do soprador perder energia em velocidades mais altas, o resistor poderá estar com defeito.Por outro lado, se o motor funcionar em alta velocidade, mas não em mais baixos, o resistor provavelmente será o problema.

Verifique o interruptor do motor do soprador

Em alguns casos, o interruptor do motor do soprador também pode contribuir para o problema.Em velocidades mais altas do ventilador, o interruptor envia energia diretamente para o motor do ventilador.Se não houver energia em alta velocidade, o problema poderá resultar de um interruptor defeituoso, e não do resistor.

Testar o resistor do motor do ventilador usando essas etapas ajudará você a determinar se ele precisa ser substituído ou se o problema está em outras partes do sistema.Se você não tiver certeza dos resultados, considere consultar um profissional para confirmar o diagnóstico.

Como substituir um resistor do motor do soprador?

Substituir um resistor do motor do soprador pode parecer desafiador, mas é um processo direto se você seguir estas etapas:

Localize o resistor do motor do soprador

Comece encontrando o resistor.Geralmente, ele está localizado próximo ao motor do soprador, que pode ser encontrado sob o painel no lado do passageiro ou, em alguns veículos, no compartimento do motor.Consulte o manual do seu veículo para identificar sua localização exata.

Remova o resistor do motor do soprador

Uma vez localizado, remova cuidadosamente o resistor do motor do soprador.Primeiro, separe todos os componentes que cobrem o resistor, como o alojamento ou o duto.Isso pode incluir o conector de pigtail que se vincula ao sistema de ar condicionado.

Em seguida, remova os parafusos que prendem o resistor usando uma catraca com uma pequena extensão, se necessário.Depois que os parafusos estiverem apagados, você pode puxar o resistor livre.

Desconecte os fios

Depois de remover o resistor, desconecte os fios anexados.Use cortadores de arame ou uma ferramenta de remoção para destacá -los cuidadosamente.Certifique -se de observar as conexões do fio para evitar confusão durante a remontagem.

Instale o novo resistor do ventilador

Antes de instalar o novo resistor, aplique uma camada de graxa dielétrica em torno de sua carcaça.Isso ajuda a proteger o resistor da umidade, o que é especialmente importante se você dirigir em condições úmidas ou off-road.

Prenda o novo resistor em sua posição original e prenda -o com parafusos.Reconecte os fios, garantindo que eles correspondam às conexões originais.Se o conector do Pigtail estiver danificado, você precisará substituí -lo cortando e reconectando os fios.Isso geralmente é simples, pois os fios são codificados por cores para facilitar a identificação.

Depois que tudo estiver conectado, retire o alojamento e quaisquer outros componentes que você removeu.Teste o sistema para confirmar que o novo resistor do motor do soprador está funcionando corretamente.

Substituir o resistor restaura o sistema HVAC do seu carro à funcionalidade total, fornecendo controle sobre a velocidade do ventilador e o fluxo de ar mais uma vez.

Conclusão

O resistor do motor do soprador desempenha um papel importante no controle da velocidade do ventilador do seu carro.Quando falha, você pode notar problemas como o ventilador ficando preso a uma velocidade, não funcionando, ou sem fluxo de ar dos respiradouros.Testar e substituir um resistor com defeito é um processo simples que pode restaurar seu sistema de aquecimento e refrigeração.Se você tiver algum desses problemas, a verificação do resistor do motor do soprador pode ajudá -lo a fazer com que seu sistema HVAC funcione corretamente novamente.
