Como o transistor BC108 funciona em circuitos

O transistor BC108 é um componente versátil e confiável amplamente utilizado em vários circuitos eletrônicos.Este artigo explora seus recursos, princípios de funcionamento, configuração de pinos e numerosos aplicativos.Se você deseja ampliar sinais ou criar circuitos de comutação eficientes, o BC108 oferece desempenho e flexibilidade confiáveis ​​para uma variedade de usos.

Catálogo

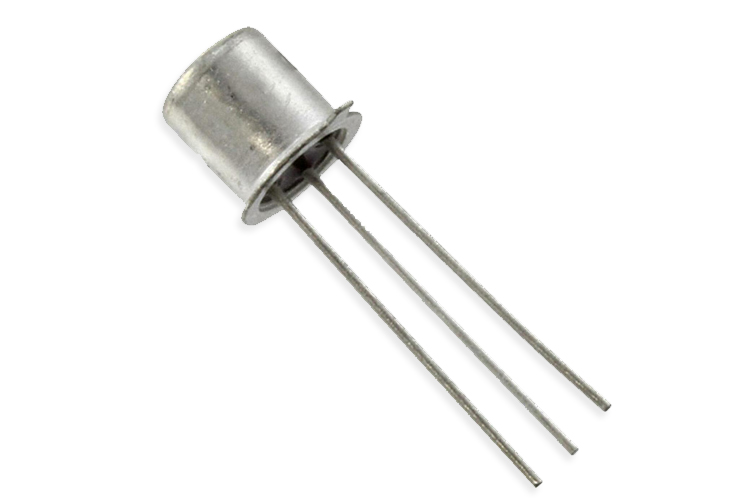

Visão geral do transistor BC108

O BC108 O transistor é um dispositivo pequeno e confiável frequentemente usado em circuitos eletrônicos para tarefas como sinais de comutação e amplificação.Ele vem em um metal TO-18 pode embalar, que não apenas protege os componentes internos, mas também ajuda a gerenciar o calor, tornando-o adequado para circuitos que geram um pouco de calor durante a operação.Seu design NPN significa que permite que a corrente flua facilmente do coletor para o emissor quando o terminal base é ativado com uma pequena quantidade de tensão.

Este transistor tem sido uma escolha popular há décadas, especialmente em equipamentos de áudio em estilo vintage, como pedais fuzz e outros efeitos sonoros.Sua estrutura simples e desempenho confiável o tornam um favorito entre amadores e profissionais.Se você está trabalhando em um projeto que envolve processamento de sinais ou efeitos de áudio, o BC108 pode ser exatamente o que você precisa.

Como funciona o transistor BC108

O transistor BC108 funciona usando uma pequena corrente aplicada ao seu terminal base para controlar uma corrente maior que flui entre os terminais do coletor e do emissor.Pense nisso como um gatekeeper: um pequeno empurrão na base permite que uma corrente muito maior passe, permitindo que amplie os sinais ou atue como um interruptor.

Quando você aplica a tensão à base, o transistor entra em seu estado ativo e permite que a corrente flua através do caminho do coletor-emissor.Se você remover a corrente base, o transistor para de conduzir e desligar.Esse comportamento simples de ligar/desligado o torna útil em circuitos, onde é necessário controlar o fluxo de eletricidade.

Um de seus recursos de destaque é a capacidade de ampliar sinais.Um pequeno sinal na base pode criar uma saída muito maior, e é por isso que é frequentemente usada em circuitos de áudio e rádio.No entanto, para manter o transistor estável e evitar comportamentos inesperados, é uma boa prática conectar um resistor ao terminal base.Isso ajuda a evitar gatilhos falsos e mantém seu circuito funcionando sem problemas.

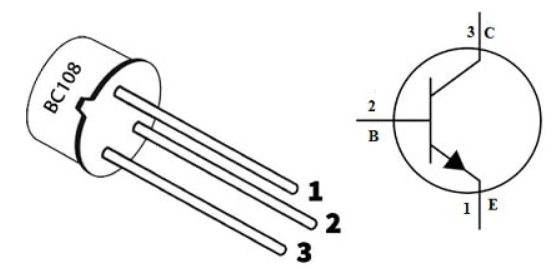

Configuração do PIN do transistor BC108

O transistor BC108 possui três pinos distintos, cada um desempenhando um papel específico em sua operação.Saber como esses pinos funcionam é importante para conectar o transistor corretamente e garantir que o circuito funcione conforme o esperado.

• Pino 1 (emissor): é aqui que a corrente sai do transistor e flui para o restante do circuito.Ele atua como o terminal de saída para a corrente que passa pelo transistor.

• Pino 2 (base): a base serve como ponto de controle para o transistor.Uma pequena corrente aplicada a este pino ativa o transistor, permitindo que ele acenda ou amplie o sinal, dependendo do projeto do circuito.

• Pino 3 (colecionador): este pino é onde a corrente principal entra no transistor.Ele lida com o fluxo maior de corrente e trabalha com o emissor para completar o circuito.O colecionador reúne essencialmente a corrente que é passada para o emissor.

Especificações e recursos do transistor BC108

Parâmetro	Valor
Tipo de transistor	NPN Bipolar Junction Transistor (BJT)
Número de terminais	Três (emissor, base, colecionador)
Tipo de pacote	To-18
TO-18 Design	Cobertura de metal com funcionalidade de dissipador de calor
Tensão de colecionador para o Emissor (VCE)	25V
Tensão coletor para base (VCB)	30V
Tensão emissor para base (VEB)	5V
Tensão de saturação (VCE (SAT))	0,25V a 0,60V
Corrente do coletor (IC)	0.2a
Dissipação de energia	0,6W/℃
Ganho atual de DC (HFE)	110 a 800
Frequência de transição (FT)	150MHz
Faixa de temperatura	-65 ℃ a 200 ℃
Resistência térmica	175 ℃/w
Figura de ruído	10dB
Capacitância de saída	4.5pf

Equivalentes do transistor BC108

O transistor BC108 possui vários transistores NPN equivalentes e um transistor PNP complementar:

• BC548

• BC547

• 2N3904

• BC549

• BC107

• 2N3053

Seu equivalente PNP complementar é BC178, e a versão SMD é MMBTH10 (SOT-23).A escolha de um equivalente adequado depende dos requisitos de circuito.

Dicas para uso a longo prazo do transistor BC108

Para garantir que o transistor BC108 tenha um desempenho de maneira confiável ao longo do tempo, é uma boa ideia seguir algumas diretrizes práticas.Operar o transistor abaixo de suas classificações máximas é uma das maneiras mais eficazes de prolongar sua vida.Por exemplo, o transistor pode lidar com uma corrente máxima de colecionador de 100mA, mas é mais seguro limitar a carga a 80mA ou menos.Da mesma forma, a tensão máxima do coletor para o emissor é de 20V, mas mantê -lo abaixo de 16V pode ajudar a manter a operação estável.

A temperatura também desempenha um grande papel na longevidade do transistor.Você deve operá -lo dentro da faixa recomendada de -65 ° C a 150 ° C para evitar superaquecimento ou dano.Além disso, a resistência base afeta o quão bem o transistor funciona ao longo do tempo.A seleção do valor correto da resistência garante que o transistor permaneça estável e evite desgaste desnecessário.Seguir estas etapas ajudará você a tirar o máximo proveito do BC108 em seus circuitos.

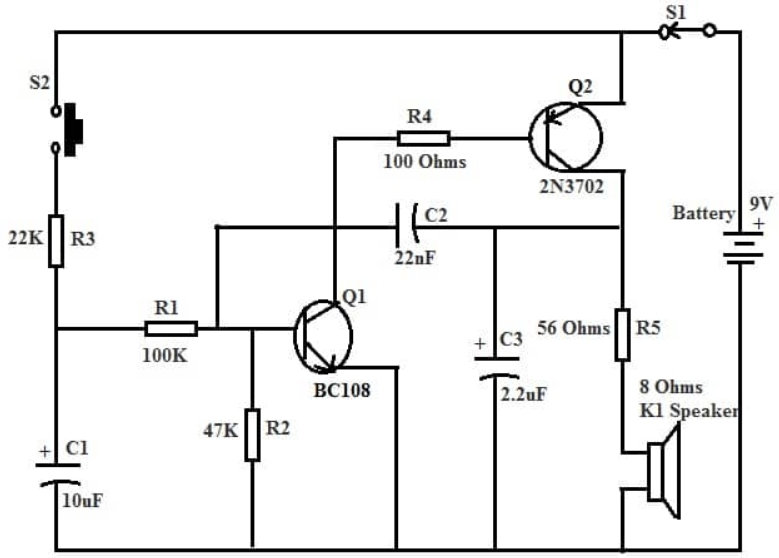

Circuito de sirene da polícia usando o transistor BC108

Criar um circuito de sirene da polícia com o transistor BC108 é um projeto simples e agradável.O circuito produz um som que imita uma sirene da polícia, pedalando por tons altos e baixos à medida que opera.Para montar este circuito, você precisará de alguns componentes: dois interruptores (S1 e S2), resistores com valores como 100k, 47k, 22k, 100 ohms e 56 ohms e capacitores classificados em 10 µF, 22NF e 2.2µF.Também requer dois transistores-BC108 e 2N3702-um alto-falante 8-OHM e uma bateria de 9V.

Depois que todos os componentes são conectados conforme o diagrama do circuito, o design permite que o som da sirene seja gerado ligando e desativando os transistores em um padrão controlado.Esse comportamento de ciclismo cria a ascensão e queda em tom que caracteriza uma sirene da polícia.O circuito é direto para construir e uma ótima maneira de entender os recursos de comutação do transistor BC108.

Como o circuito de sirene da polícia opera

A operação do circuito de sirene da polícia gira em torno da cobrança e descarga de capacitores, que controlam a troca dos transistores.Quando o botão S2 é pressionado, o capacitor C1 começa a carregar.Esse processo liga gradualmente o transistor Q1, criando um tom crescente.Por outro lado, quando o botão S1 é liberado, o capacitor C1 descarrega, desligando gradualmente o transistor do primeiro trimestre.Essa descarga reduz a frequência, resultando em um tom decrescente.

À medida que o Q1 liga, sua tensão de coletor cai, ativando o transistor Q2.Ao mesmo tempo, o capacitor C2 cobra quase o suprimento de tensão total, o que aumenta a tensão do coletor-emissor do Q2.Essa alteração na tensão é alimentada de volta à base do Q1 através do capacitor C2, reduzindo levemente a saturação do Q1.Como resultado, a tensão no colecionador do primeiro trimestre cai ainda mais, fazendo com que o Q2 desative progressivamente.Essa sequência se repete até que o Q1 e o Q2 estejam completamente desligados.

Depois que o capacitor C2 descarrega, o transistor Q1 alterna novamente, iniciando um novo ciclo.O ciclo de carregamento e descarga cria a ascensão e queda alternadas do tom da sirene.A interação entre os componentes mantém o circuito funcionando sem problemas, produzindo o som característico de uma sirene da polícia.

Aplicações comuns do transistor BC108

O transistor BC108 é versátil e amplamente utilizado em aplicativos como:

Piscadores e led dimmers

Você pode usar o transistor BC108 em circuitos projetados para controlar luzes piscantes ou LEDs escuros.Ele atua como um interruptor que controla o fluxo de corrente, permitindo criar efeitos de luz ajustáveis ​​ou padrões de piscar cronometrados.Isso o torna ideal para circuitos de iluminação e indicadores decorativos.

Comutação de alta frequência

O BC108 é adequado para aplicações de comutação de alta velocidade, onde são necessários estados rápidos.Ele tem um desempenho com eficiência nessas configurações, permitindo o controle de dispositivos eletrônicos que precisam de tempos de resposta rápidos, como portões lógicos ou circuitos digitais.

Pré -amplificadores para amplificadores de energia

Nos sistemas de áudio, o transistor BC108 é frequentemente usado em estágios de pré -amplificador para aumentar os sinais de áudio fracos antes de enviá -los para o amplificador principal.Ele garante que o sinal seja forte o suficiente para processamento adicional, ajudando a manter a qualidade do som sem distorção.

Moduladores de RF e desmoduladores

A capacidade do transistor de lidar com altas frequências o torna uma ótima opção para aplicativos de radiofrequência (RF).Ele pode ser usado em circuitos que modulam sinais (combine áudio com um sinal de transportadora) ou desmodulá -los (extraia áudio de um sinal de transportadora), desempenhando um papel fundamental nos sistemas de comunicação.

Processamento de sinal de baixo ruído

O BC108 é conhecido por suas características de baixo ruído, o que o torna ideal para circuitos onde a clareza do sinal é uma prioridade.É freqüentemente usado em estágios de entrada de dispositivos, como microfones e sensores, para reduzir o ruído indesejado e melhorar a qualidade do sinal.

Circuitos de RF

Nos circuitos de RF, o transistor BC108 fornece desempenho confiável para transmitir e receber sinais de rádio.Sua resposta de alta frequência garante processamento preciso do sinal, tornando -o uma escolha comum em projetos de comunicação sem fio.

Circuitos de troca

Esse transistor é frequentemente usado em circuitos básicos de comutação, onde controla o fluxo de corrente entre os componentes.Sua capacidade de ativar os estados de ativação e desativação o torna um interruptor eficiente para vários pequenos dispositivos eletrônicos.

Darlington par configurações

Quando emparelhado com outro transistor, o BC108 pode ser usado em uma configuração de Darlington para obter maior ganho de corrente.Isso é útil em aplicações em que é necessária amplificação de sinais fracos, como nos sensores e circuitos de controle.

Amplificação de baixa potência

O BC108 é freqüentemente usado em circuitos amplificadores de baixa potência para aumentar os pequenos sinais.Sua confiabilidade e eficiência o tornam adequado para aplicações como amplificação de áudio e processamento de sinais em dispositivos de baixa potência.

Aplicações de comutação de alta velocidade

A capacidade do transistor de lidar com transições rápidas entre os estados ligados e fora também o torna ideal para troca de alta velocidade em circuitos lógicos, temporizadores e outros dispositivos digitais.

Dimmers LED, amplificadores de energia e flashers

Nos dimmers LED, o BC108 permite o controle preciso da intensidade da luz, enquanto nos amplificadores de potência, aumenta os sinais para acionar cargas maiores.Também é um componente comum nos circuitos pisca -pisca, onde desloca as luzes acesas e apagadas em intervalos definidos.

Aplicativos de áudio

O BC108 é o favorito em aplicativos de áudio devido à sua capacidade de lidar com pequenos sinais de maneira limpa e com ruído mínimo.Seja em pré -amplificadores ou processadores de sinal de áudio, garante qualidade de som consistente, tornando -a uma escolha confiável para sistemas de música e som.
