Tipos de portão lógica e seus princípios de trabalho

Os portões lógicos são o coração de todo circuito digital.Eles ajudam a controlar como os sinais binários se comportam e respondem em eletrônicos, usando regras básicas de lógica.Seja verificando se todas as condições são verdadeiras ou lançando um sinal de entrada, cada portão desempenha um papel simples, mas importante.Você descobrirá como os portões diferentes funcionam, como eles são nos diagramas de circuito e como eles reagem através das tabelas da verdade.Você também explorará como construí -los e testá -los usando ferramentas de simulação como o Proteus.Este guia oferece um caminho claro e passo a passo para entender o básico da lógica digital.É perfeito para qualquer pessoa curiosa sobre o quão simples sinais on-off fazem com que sistemas complexos funcionem.

Catálogo

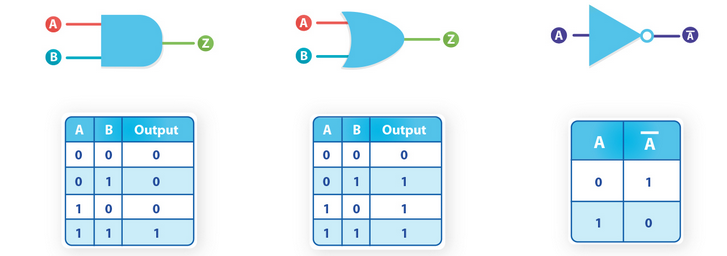

Figura 1. Portas lógicas básicas em Proteus com a Tabela Verdade

Introdução a portões lógicos

Os portões lógicos são os blocos básicos de construção de eletrônica digital.Eles são usados ​​para executar funções lógicas simples usando entradas binárias, o que significa que eles apenas lidam com 0s e 1s.Você pode pensar neles como pequenos tomadores de decisão que verificam os sinais de entrada e produzem uma saída com base em uma regra lógica específica.

Pegue um Não portão, por exemplo.É um dos portões mais simples e funciona como um interruptor que vira a entrada.Se a entrada for 0, transforma isso em 1 na saída.Se a entrada for 1, a saída se torna 0.É como um gerador oposto automático.

Esses portões lógicos não são apenas teoria - eles podem ser construídos usando Peças eletrônicas básicas como resistores, diodos e transistores.Embora isso funcione para pequenos projetos simples ou fins de aprendizado, não é prático para grandes circuitos ou dispositivos do mundo real.É aí que fabricação tecnologias Entre para tornar as coisas mais fáceis, mais rápidas e mais confiáveis.

Existem duas tecnologias principais usadas na fabricação de portões lógicos para circuitos comerciais:

TTL (lógica do transistor-transistor) Usa transistores de junção bipolar, como os tipos NPN e PNP.Estes fazem parte do 7400 Series, que você pode encontrar frequentemente em eletrônicos.

CMOS (semicondutor de óxido de metal complementar) Portões, por outro lado, use MOSFETS ou JFETS e são conhecidos por seus desempenho rápido e Uso de baixa potência.Os portões do CMOS são amplamente utilizados porque são confiáveis ​​e funcionam bem, mesmo em alta velocidade.

TTL e CMOs têm seus pontos fortes, e a escolha depende de que tipo de circuito você está trabalhando.Mas entender como eles funcionam oferece uma imagem mais clara de como os portões lógicos se encaixam na imagem maior do design digital.

Símbolos usados ​​para portões lógicos

Para fazer diagramas de circuito mais fácil de ler e entender, todo portão lógico recebe um símbolo único.Esses símbolos ajudam você a reconhecer rapidamente que tipo de lógica o portão executa sem precisar escrever nenhuma explicação.

O uso de símbolos não apenas economiza espaço em um diagrama, mas também mantém seu circuito limpo e consistente.Isso se torna especialmente útil quando você está trabalhando com Designs mais complexos, onde vários portões estão conectados juntos.Depois de se familiarizar com esses símbolos, a leitura dos circuitos digitais se torna muito mais direta.

Os símbolos mais usados ​​incluem os para o E, ou não, e nem Portões.Cada um tem uma forma distinta, para que você possa diferenciá -los instantaneamente.Esses portões básicos aparecem frequentemente nos eletrônicos digitais iniciantes e avançados, e seus símbolos são usados ​​em Livros didáticos, Assim, Ferramentas de software como Proteuse diagramas esquemáticos do mundo real.

Aprender e reconhecer esses símbolos é um dos primeiros passos para se sentir confortável com design de circuito lógico digital.

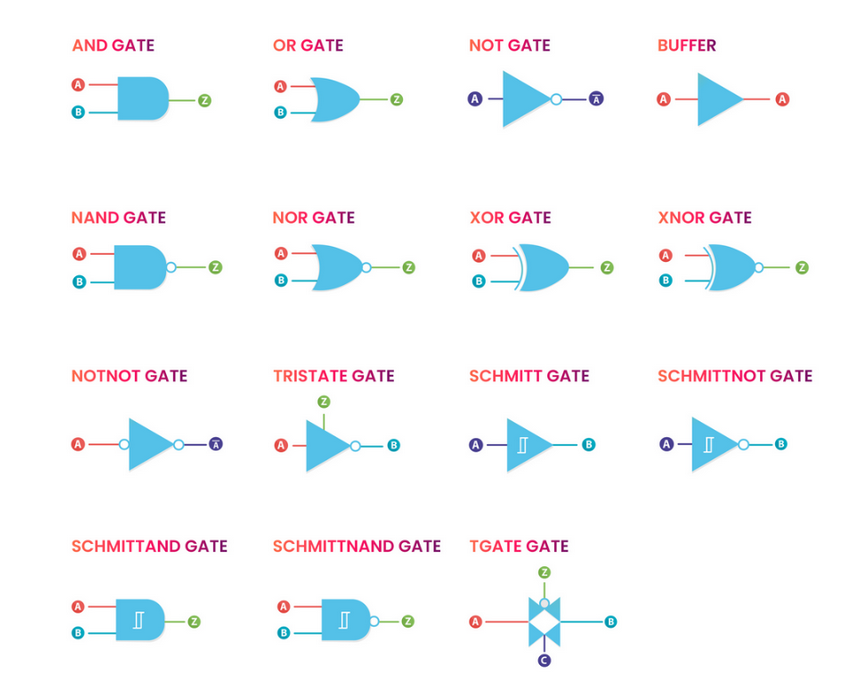

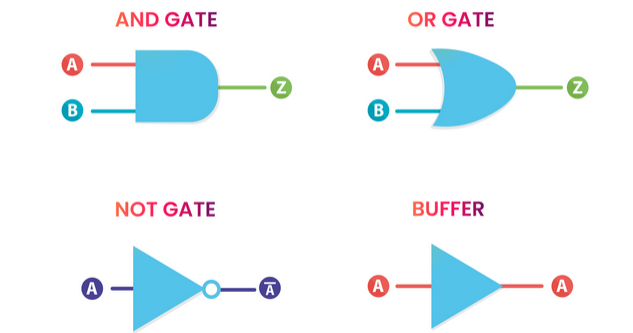

Figura 2. Símbolos de portões lógicos básicos

Tabela de portões da verdade

Todo portão lógico segue uma regra lógica específica que conecta suas entradas à sua saída.UM Tabela de verdade é uma maneira simples e clara de mostrar como um portão se comporta sob todas as combinações de entrada possíveis.É como uma folha de dicas que informa exatamente o que a saída espera para cada conjunto de entradas.

Em uma tabela de verdade típica, o As entradas estão listadas à esquerda e o Saídas à direita.Esse layout ajuda a rastrear facilmente como a lógica flui através do portão.

A tabela de verdade de um Não portão (que inverte sua entrada) é mostrado abaixo:

Entrada	Saída
0	1
1	0

Como você pode ver, esta tabela tem 2 linhas, um para cada valor possível de entrada.Isso porque o portão não tem apenas uma entrada, então 2? = 2 combinações possíveis.

O número de linhas em uma tabela de verdade depende de quantas entradas o portão possui.Você pode calcular o número de linhas usando a fórmula 2ⁿ, onde n é o número de entradas.Portanto, um portão com 2 entradas terá 2² = 4 linhas.

As tabelas da verdade são especialmente úteis em Lógica booleana E operações relacionadas à matemática, onde a visualização do relacionamento de entrada e saída facilita a compreensão de como um circuito funciona.Depois de familiarizar -se com eles, você descobrirá que eles são uma ferramenta poderosa para planejar e analisar sistemas digitais.

Como projetar circuitos de portas lógicas

Projetar portões lógicos pode ser simples quando você entender os diferentes métodos utilizados.Você pode construí -los usando componentes eletrônicos básicos ou optar por abordagens mais avançadas que oferecem melhor desempenho.A escolha depende do tipo de projeto em que você está trabalhando e de quão confiável ou rápido você deseja que o circuito seja.

Uma maneira comum de criar portões lógicos é usando componentes básicos como resistores, diodos e transistores.Estes são ótimos para aprender e pequenos projetos.Alguns tipos bem conhecidos desses circuitos lógicos simples incluem:

• RTL (lógica de resistor-transistor) - usa resistores e transistores.É fácil de construir, mas não é muito rápido ou eficiente.

• DTL (lógica do transistor de diodos) - combina diodos e transistores.Melhora o desempenho um pouco sobre o RTL.

• ECL (lógica acoplada ao emissor) - concentra -se mais na velocidade, mas consome mais energia.

• DRL (lógica de resistor de diodos) - usa apenas diodos e resistores e é principalmente para fins de demonstração ou educação.

Esses designs simples funcionam bem para entender como as portas lógicas funcionam, mas geralmente vêm com desvantagens como Tempos de resposta mais lentos e sensibilidade ao ruído, o que pode afetar com que precisão eles funcionam.

Para melhorar o desempenho, você pode usar métodos mais refinados como Ttl e CMOS, que são comuns nos circuitos digitais diários.Esses métodos são mais rápidos, mais estáveis ​​e mais adequados para aplicativos do mundo real.

• TTL (lógica do transistor-transistor) Usa transistores NPN e PNP para criar portões que alternam mais rapidamente e com desempenho melhor que os designs básicos.É amplamente utilizado em sistemas digitais há muitos anos.

• CMOS (semicondutor de óxido de metal complementar) usa MOSFETs ou FETs.É popular para o seu Uso de baixa potência, comutação rápida, e forte resistência ao ruído.Devido a esses benefícios, o CMOS é o método mais amplamente utilizado para o design do portão lógico hoje.

Se você estiver construindo um circuito mais complexo ou deseja algo rápido e confiável, seguir o TTL ou o CMOS fornecerá melhores resultados.Esses métodos são usados ​​na maioria dos dispositivos modernos; portanto, aprendê -los o ajudará a criar circuitos mais eficientes e confiáveis.

Fazendo portões lógicos com peças eletrônicas básicas

Aqui está um exemplo de um E portão design usando Lógica de resistor de diodo (DRL) e a NAND GATE construído com Lógica de transistor de diodo (DTL). Esses tipos de circuitos são uma boa maneira de entender como os portões lógicos funcionam em um nível básico.

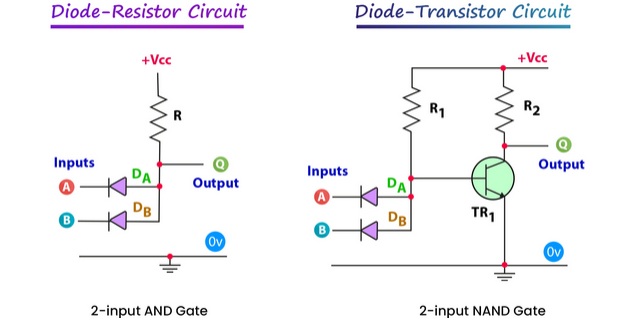

Figura 3. Projeto de circuito de e e e e Nand portões com componentes básicos

Como você pode ver na figura acima, esses circuitos são bastante simples de criar.Eles só precisam de peças básicas como diodos, resistores e transistores.Isso os torna ótimos para aprender ou construir pequenos circuitos experimentais.

No entanto, embora essas configurações sejam fáceis de construir, elas não são usadas em circuitos integrados comerciais.O motivo é que eles geralmente sofrem de alta perda de potência devido a resistores de pull-up e respostas atrasadas conhecido como Atrasos de propagação.Esses problemas podem afetar o desempenho e a confiabilidade do portão em circuitos maiores ou mais rápidos.

Devido a esta, Ttl e CMOS As tecnologias são preferidas para projetar portões lógicos em aplicações práticas.Eles oferecem melhor velocidade, menor uso de energia e resultados mais consistentes.

TTL Logic Gate Detalhes

Ttl, ou Lógica do transistor-transistor, usos Transistores NPN e PNP Para construir portões de lógica digital.Esses portões são conhecidos por sua comutação rápida e são amplamente utilizados em muitos circuitos eletrônicos.Os portões TTL são projetados para operar em níveis específicos de tensão para representar estados lógicos.

Em um Portão TTL ideal, a Baixo (0) sinal lógico corresponde a 0 volts, e a Alto (1) sinal lógico corresponde a 5 volts.Mas nos circuitos do mundo real, os níveis de tensão são um pouco mais específicos.Um sinal é considerado BAIXO se estiver entre 0 e 0,8 volts, e é ALTO se estiver entre 2 e 5 volts.O intervalo de 0,8V a 2V é instável e não é claramente reconhecido como alto ou baixo.Esta área indefinida é frequentemente chamada de "terra de ninguém"Porque pode causar comportamento imprevisível.

Para evitar problemas nesta lacuna de tensão, os circuitos costumam usar Resistores de pull-up ou puxador.Isso ajuda a estabilizar o sinal e mantê -lo claramente dentro da faixa alta ou baixa.

Existem muitas versões de ICs de portão lógica TTL, como 74lxx, 74lsxx, 74alsxx, 74hcxx, 74hctxx e 74Actxx.Cada tipo tem desempenho ligeiramente diferente com base em sua estrutura e materiais internos, como velocidade, uso de energia ou tensão de comutação.

O TTL continua sendo um método confiável e popular para criar portões lógicos, especialmente quando a velocidade é importante e os requisitos de energia são moderados.

Detalhes do portão lógico do CMOS

CMOS, que significa Semicondutor de óxido de metal complementar, é outro método popular usado para criar portões lógicos.Em vez de usar transistores padrão, os circuitos CMOS usam Fets (transistores de efeito de campo) e MOSFETS.Esses componentes tornam os portões do CMOS mais eficientes em termos de uso de energia e melhor em lidar com o ruído eletrônico.

Nos portões lógicos do CMOS, os níveis de tensão usados ​​para definir estados lógicos são um pouco diferentes do TTL.Um sinal é considerado Baixo (0) Quando cai entre 0 e 1,5 volts, e é considerado ALTO (1) se for 3 e 18 volts.Essas faixas de tensão mais amplas ajudam os portões do CMOS a operar bem em uma variedade de fontes de alimentação e aplicações.

Lógica Portões	Baixo (0)	Alto (1)
Ttl	0-0.8V	2-5V
CMOS	0-1.5V	3-18V

Uma das principais razões pelas quais o CMOS é amplamente utilizado hoje é por causa de seu baixo consumo de energia.Ao contrário do TTL, os portões do CMOS desenham apenas uma corrente significativa ao alternar os estados.Isso os torna uma ótima opção para dispositivos e sistemas movidos a bateria, onde a eficiência energética é importante.

Com eles resposta rápida, resistência ao ruído e baixo uso de energiaOs portões do CMOS são encontrados na maioria dos circuitos digitais modernos - de microcontroladores e chips de memória a smartphones e computadores.

Diferentes tipos de portões lógicas

Os portões lógicos vêm de várias formas, com base em quantos insumos eles têm e no tipo de lógica que seguem.Embora existam muitos tipos especializados, a maioria dos circuitos digitais usa apenas alguns portões comuns.Depois de entender esses básicos e avançados, fica mais fácil trabalhar com designs lógicos mais complexos.

Portões lógicos básicos - a base dos circuitos digitais

Existem três portões lógicos principais que formam a base de todas as operações digitais:

• E portão - Saídas altas somente quando todas as entradas são altas.

• Ou portão - Saídas altas quando pelo menos uma entrada é alta.

• Não portão - também chamado de inversor;Ele reverte o valor de entrada.Se a entrada for 1, a saída for 0 e vice -versa.

Esses portões geralmente são o ponto de partida ao projetar circuitos lógicos, porque são simples de entender e amplamente utilizados.

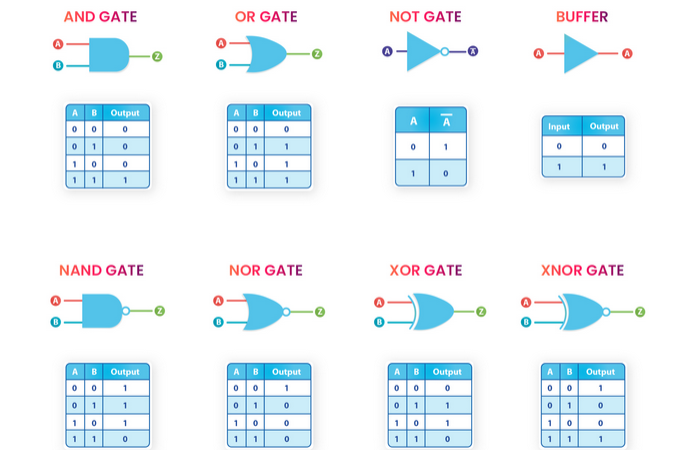

Figura 4. Símbolos e tabelas de verdade de portões lógicos comuns

Portões lógicos avançados comumente usados

Além dos portões básicos, existem vários portões avançados feito combinando ou estendendo a lógica básica.Estes incluem:

• NAND GATE - funciona como um portão e seguido por um portão não.Ele fornece uma saída baixa apenas se todas as entradas forem altas.

• Nem portão - combina ou não.Ele fornece uma saída alta somente quando todas as entradas são baixas.

• XOR GATE (exclusivo ou) - Saídas altas somente quando as entradas são diferentes.

• XNOR GATE (exclusivo nem) - Saídas altas quando as entradas são as mesmas.

Esses portões são encontrados em uma ampla gama de sistemas baseados em lógica, de controladores simples a processadores complexos.

Figura 5. Símbolos de portões lógicos

Portões lógicos menos comuns, mas ainda úteis

Existem também alguns portões menos usados ​​que servem a propósitos especiais no design lógico:

• Min Gate (lógica mínima) - produz o menor valor de entrada.

• Max Gate (lógica máxima) - produz o maior valor de entrada.

• Portão de INH (inibe a lógica) - Bloqueia a saída com base em um sinal de controle.

• Maj Gate (lógica majoritária) - produz o valor em que a maioria das entradas concorda.

• IMP GATE (lógica de implicação) - produz saída com base na lógica condicional.

Embora você não os veja em todos os projetos, eles podem ser úteis em determinados aplicativos onde é necessário um comportamento lógico específico.

E portão trabalhando

O E portão é um dos portões lógicos mais amplamente utilizados em eletrônicos digitais, especialmente em sistemas em que várias condições precisam ser verdadeiras ao mesmo tempo.Ele executa uma operação lógica conhecida como conjunção, o que significa que ele verifica se todas as entradas são altas (1). Se forem, a saída é alta.No entanto, se for Uma entrada é baixa (0), a saída se torna baixa.

Esse portão é frequentemente usado em sistemas de controle, onde mais de um requisito deve ser atendido para que algo aconteça.Por exemplo, em um circuito em que um sensor e um interruptor devem estar acesos para alimentar um motor, um e o portão se encaixam perfeitamente.

A operação de um e portão pode ser representada como A · b = y, onde A e B são as entradas e Y é a saída.É importante saber disso e os portões podem ter Mais de duas entradase tudo deve estar alto para que a saída seja alta.Caso contrário, o portão produz uma saída baixa.

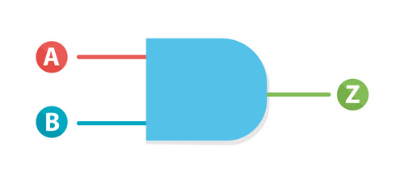

Figura 6. E símbolo do portão

UM	B	A.B
0	0	0
0	1	0
1	0	0
1	1	1

A figura acima mostra o símbolo do portão e a tabela de verdade abaixo, torna a lógica ainda mais clara.Você pode ver que apenas a última combinação de entrada (1, 1) fornece uma saída alta.Todas as outras combinações levam a uma saída baixa, que corresponde ao comportamento descrito.

E simulação de portão em proteus

Simulando o portão e Proteus é uma ótima maneira de ver como ele se comporta em um circuito real.A Proteus inclui um componente embutido e portão em sua biblioteca, para que você possa arrastá-lo para o seu espaço de trabalho e configurar um teste facilmente.

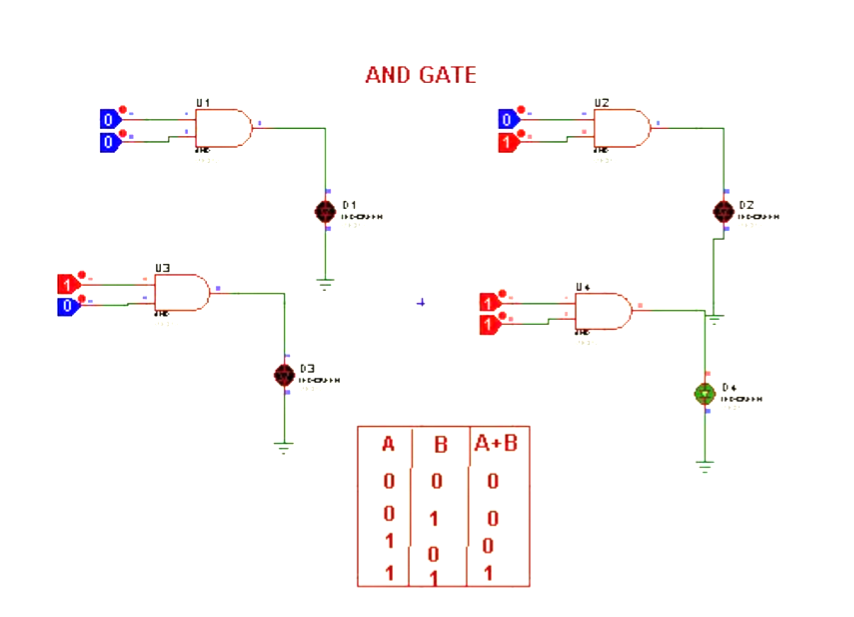

Figura 7. Simulação e portão em Proteus

Para realizar a simulação, você precisará:

• E portão

• Alternos lógicos (para alterar os valores de entrada entre 0 e 1)

• LIDERADO (para visualizar o estado de saída)

• Terminal do solo

Comece colocando o portão e na área de design.Conectar Alternos lógicos para as entradas e um LIDERADO no pino de saída.Prenda o solo necessário para completar o circuito.Depois de executar a simulação, tente alterar as entradas.Você notará que o LED apenas acende quando ambas as entradas são altas- Assim como o esperado da tabela da verdade.

Esta simulação simples oferece uma compreensão sólida de como as funções e o portão funcionam em circuitos digitais reais.Ele também mostra como diferentes condições de entrada afetam diretamente a saída.É uma maneira eficaz de aprender como os portões da lógica podem ser usados ​​para tomar decisões nos sistemas eletrônicos.

Ou portão trabalhando

O Ou portão é outro componente -chave nos sistemas de lógica digital.Ele opera em uma lógica conhecida como disjunção, o que significa que verifica se Pelo menos uma entrada é alta (1).Nesse caso, a saída também será alta.O único caso em que a saída é baixa (0) é quando Todas as entradas são baixas.

Este tipo de portão é útil em situações onde qualquer uma das várias condições Ser verdadeiro é suficiente para desencadear uma ação.Por exemplo, se você deseja que uma luz acenda quando um dos dois interruptores é pressionado, um portão ou portão é a escolha certa.

A função do portão ou geralmente é expressa como A + b = y , onde A e B são as entradas e Y é a saída.Lembre -se de que o sinal de mais (+) aqui não significa adição aritmética - representa uma operação lógica ou lógica.

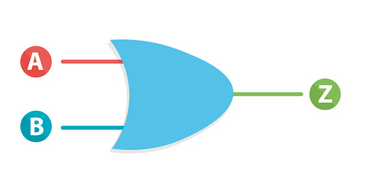

Figura 8. Ou símbolo do portão

UM	B	A+b
0	0	0
0	1	1
1	0	1
1	1	1

Como mostrado na tabela de verdade acima, a saída é baixa Somente quando ambas as entradas são 0.Em todos os outros casos, mesmo que apenas uma entrada seja alta, a saída é alta.Isso o torna diferente do portão e, o que exige que todas as entradas sejam altas para obter uma saída alta.

Ou simulação de portão em proteus

Para entender melhor como funciona o portão, você pode simulá -lo usando Proteus, assim como você fez com o portão.O Proteus possui um componente embutido ou portão que você pode usar facilmente na configuração do seu circuito.

Figura 9. Simulação ou portão em Proteus

Para esta simulação, você precisará dos seguintes componentes:

• Ou portão

• Alternos lógicos (para aplicar sinais de entrada)

• LIDERADO (para visualizar a saída)

• Terminal do solo

Quando os componentes estiverem conectados, alterne as entradas para testar diferentes combinações.Você notará que o LED liga Se um ou ambos os insumos forem definidos como alto.O LED estadia Off apenas quando ambas as entradas são baixas, que corresponde exatamente ao que a tabela da verdade mostra.

Essa simulação é uma maneira prática de observar como ou os portões lidam com condições lógicas.Facilita a compreensão de como eles são usados ​​em circuitos reais para tomar decisões quando qualquer condição é suficiente para ativar a saída.

Não está funcionando portão

O Não portão, também chamado de um inversor, é o portão lógico mais básico que você encontrará em eletrônicos digitais.Tem apenas Uma entrada e uma saída, e seu principal trabalho é reverta a entrada valor.Se você der um 0, a saída se torna 1.Se a entrada for 1, a saída vira 0.É por isso que é chamado de inversor - simplesmente inverte o sinal que recebe.

Este portão é frequentemente representado usando UM', onde UM é a entrada e o apóstrofo (′) significa "não" ou "oposto".É comumente usado quando você precisa de um circuito para reagir quando um sinal é não presente, ou para desativar algo quando uma condição se torna ativa.Por exemplo, se você deseja que um sistema permaneça desligado enquanto um sensor estiver ligado, poderá usar um portão não para reverter o sinal.

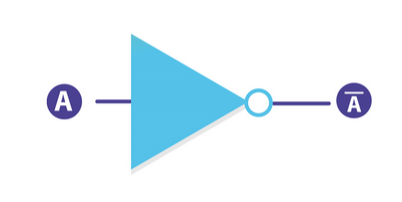

Figura 10. Não símbolo do portão

UM	B
0	1
1	0

O Tabela de verdade pois o portão não é extremamente simples e fácil de lembrar.Como existe apenas uma entrada, há apenas duas possibilidades.Quando a entrada é 0, a saída é 1.Quando a entrada é 1, a saída é 0.Esse comportamento limpo e previsível torna o portão não muito útil no design lógico.

Simulação de portão em proteus

Você pode ver facilmente como um portão não funciona configurando um rápido Simulação em Proteus.A Proteus oferece um portão não pré-construído em sua biblioteca de componentes, tornando a configuração rápida e para iniciantes.

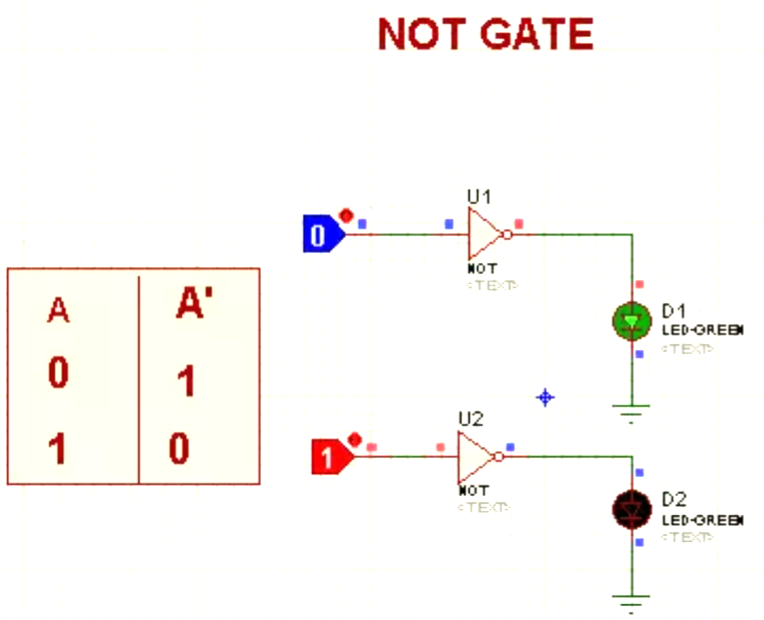

Figura 11. Simulação de não portão em proteus

Para construir a simulação, você precisará dos seguintes componentes:

• Não portão

• Alternar lógica (para alterar a entrada manualmente)

• LIDERADO (para mostrar a saída visualmente)

• Terminal do solo

Comece colocando o portão NOT no seu espaço de trabalho Proteus.Conecte o alternar lógica para sua entrada e o LED à sua saída.Por fim, adicione uma conexão de terra para completar o circuito.Quando você executa a simulação e altera a lógica entre 0 e 1, você verá que o LED acende quando a entrada é 0, e desliga quando a entrada é 1.

Esta configuração simples demonstra claramente o comportamento do inversor.Depois de aprender como E e OU Gates trabalham, entendendo o portão não completa o trio de Portões lógicos básicos.Esses portões formam o fundação Para todos os outros circuitos lógicos digitais, e dominá -los fornece um forte ponto de partida para explorar designs mais complexos.

Conclusão

Compreender as portas lógicas é o primeiro passo para aprender como os circuitos digitais funcionam.A partir de portões simples, como e, ou, e não a opções mais avançadas, como NAND e XOR, cada um desempenha um papel único no processamento de sinais binários.Esses portões são fáceis de entender depois que você conhece seus símbolos, tabelas de verdade e como testá -los através da simulação.O uso de ferramentas como o Proteus torna o processo de aprendizado mais claro e mais prático.Ao criar confiança com esses princípios básicos, você achará mais fácil passar para sistemas digitais mais complexos.Esteja você experimentando ou estudando, esses blocos de construção continuarão aparecendo repetidamente.
