Figura 1. Trava SR fechada
Uma trava SR fechada, também chamada de trava SR clockada ou síncrona, é uma versão aprimorada da trava SR básica que inclui um sinal de ativação (ou entrada de relógio/controle).A saída muda apenas quando esse sinal de ativação está ativo, permitindo que as atualizações ocorram de maneira controlada e cronometrada.
Esse design impede o comportamento imprevisível frequentemente visto em travas SR simples, que reagem imediatamente às alterações de entrada sem o controle de tempo.Ao usar o sinal de ativação como um portão, a trava sincroniza o armazenamento e a recuperação de dados.

Figura 2. Latcha SR fechada usando NOR e GATES
Esse design armazena um pouco de dados usando uma combinação de e não portões.O circuito inclui três entradas: Definir (s), redefinir (r) e relógio (CLK).Produz duas saídas complementares, q e q̅, representando o valor armazenado e seu inverso.
Os portões e os portões atuam como filtros.Eles permitem que o conjunto e as entradas de redefinição atinjam o núcleo de memória baseado em NOR somente quando o CLK é alto (lógica 1).Quando o CLK está baixo, os portões e os portões bloqueiam quaisquer alterações e a trava mantém seu estado anterior.
Os portões de acoplamento cruzado formam um loop de feedback, que é o elemento de memória principal.Esse loop garante que o circuito "se lembre" de seu estado atual até que uma nova entrada válida o substitua.
Operação de Nor-and Latch:
• Definir condição: s = 1, r = 0, clk = 1 → q é forçado a 1 (armazena uma altura).
• Redefinir condição: r = 1, s = 0, clk = 1 → q é forçado a 0 (armazena um baixo).
• Manter a condição: s = 0, r = 0, clk = 1 → q mantém seu valor anterior (sem alteração).
• Condição inválida: s = 1, r = 1 → q entra em um estado indefinido (deve ser evitado).

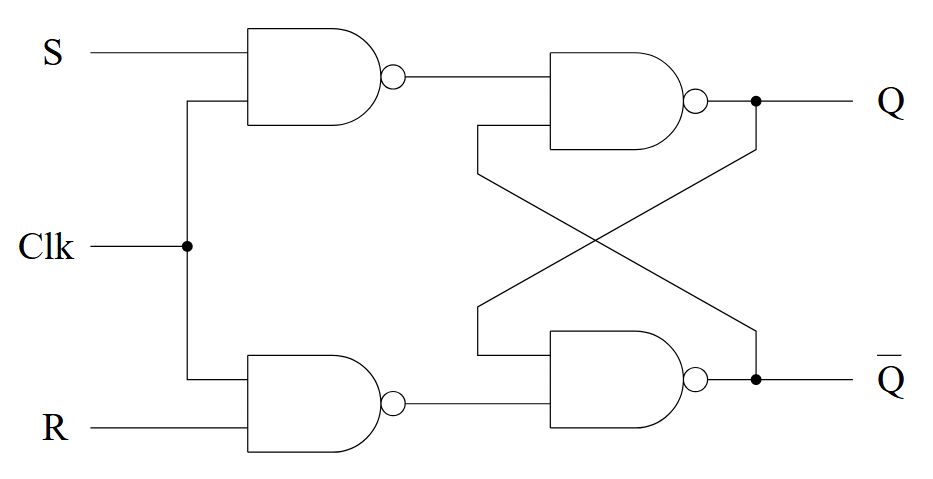

Figura 3. Latcha SR fechada usando portões NAND
Uma trava SR fechada baseada em NAND funciona com o mesmo princípio, mas substitui nem a lógica pela lógica NAND.Ele ainda possui entradas S, R e CLK e produz saídas complementares q e q̅.
Os portões Nand garantem que o conjunto e a redefinição possam modificar o estado somente quando o CLK estiver ativo (alto).Os portões NAND de acoplamento cruzado bloqueiam a saída em seu último estado, semelhante à versão Nor.
Operação da trava baseada em Nand:
• Defina condição: s = 1, r = 0, clk = 1 → q = 1.
• Redefinir condição: r = 1, s = 0, clk = 1 → q = 0.
• Manter a condição: s = 0, r = 0, clk = 1 → q mantém seu estado atual.
• Condição inválida: s = 1, r = 1 → q torna -se indefinido.

Figura 4. Símbolo de uma trava SR fechada
O símbolo para uma trava SR fechada mostra três entradas: conjunto (s), redefinir (r) e ativar (e) e duas saídas, q e q̅.O comportamento é simples.Quando E é alto, a trava responde às entradas S e R.Quando E é baixo, a trava ignora as alterações de entrada e mantém sua saída atual.
|
Ativar (e) |
Conjunto (s) |
Redefinir (R) |
Próximo q |
Descrição |
|
0 |
X |
X |
Q |
Trava desativada |
|
1 |
0 |
0 |
Q |
Hold State |
|
1 |
1 |
0 |
1 |
Estado definido |
|
1 |
0 |
1 |
0 |
Redefinir estado |
|
1 |
1 |
1 |
- |
Estado indefinido |
Quando e = 0, a trava não faz nada.Q simplesmente mantém qualquer valor que tivesse antes.
Figura 5. Diagrama de tempo de uma trava SR fechada
Um diagrama de tempo ilustra como uma trava ou flip-flop responde aos seus sinais de entrada (neste caso, S, R e CLK) ao longo do tempo.Para uma trava SR fechada, o sinal do relógio (CLK) controla quando as saídas Q e Qˉ podem mudar.
1. Em T1:
O sinal do relógio clk = 1 e a entrada definida s = 0. com r = 1 (redefinir ativo), a trava é redefinida e q = 0 enquanto qˉ = 1.
2. Em T2:
S muda para 1 enquanto o CLK ainda é 1. Isso ativa a condição definida, fazendo com que o Q mude para 1 e qˉ para 0.
3. Em T3:
O relógio cai para 0. Nesse ponto, a trava é "congelada", o que significa q e qˉ mantêm seus valores atuais, independentemente das alterações em S ou R., a trava fechada atualiza saídas somente quando clk = 1.
4. Em T4:
O CLK volta a 1, e as saídas q e qˉ respondem novamente aos estados atuais de S e R., por exemplo, se r = 1 e s = 0, q reiniciará para 0.

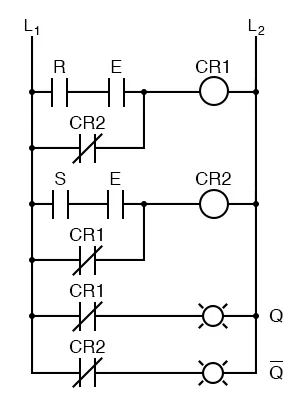

Figura 6. Latcha SR fechada na lógica da escada
Nos controladores lógicos programáveis (PLCs), os circuitos de trava são importantes para as funções de memória.Uma trava SR fechada pode ser implementada usando diagramas de lógica da escada, como mostrado acima.
Neste circuito:
• O CR1 atua como o relé definido (s).
Quando ambos habilitar (e) e S estão ativos (lógica alta), o CR1 energiza, definindo a saída Q como alta (1).
• O CR2 atua como o relé de redefinição (R).
Quando E e R são ativos, o CR2 energiza, que redefine o Q para baixo (0).
• Ativar (e) atua como um sinal de portão, garantindo que a trava responda a S ou R somente quando E for alto.
Quando E é baixo, nenhuma mudança de estado ocorre e Q mantém seu estado anterior ("trava").
|
Aspecto |
Sr básico
Trava |
Sr
Trava |
|
Sinal de controle |
Nenhuma entrada de ativação;diretamente controlado por S e R. |
Inclui uma entrada de ativação (e) para controlar a operação. |
|
Resposta |
A saída muda imediatamente com a entrada S ou R. |
A saída muda apenas quando a ativação (e) está ativa. |
|
Sincronização |
Opera assíncrono. |
Opera de forma síncrona com o sinal de ativação. |
|
Controle de tempo |
Nenhum controle de tempo específico. |
O tempo é regulado pelos sinais de ativação ou relógio. |
|
Prevenção de falhas |
Suscetível a mudanças estatais indesejadas. |
Reduz as falhas exigindo que a ativação seja alta. |
|
Complexidade do design |
Estrutura simples com portões apenas nem ou NAND. |
Um pouco mais complexo devido a entrada de controle adicional. |
|
Estabilidade de saída |
A saída pode mudar inesperadamente quando as entradas variam. |
A saída permanece estável quando a ativação é baixa. |
|
Adequação para flip-flops |
Não é ideal para design de flip-flop com relógio. |
Usado como base para criar flip-flops com relógio. |
|
Aplicações |
Pequenos circuitos lógicos e armazenamento simples de memória. |
Lógica seqüencial, unidades de memória e sistemas clocked. |
|
Consumo de energia |
Ligeiramente menor devido a menos portões. |
Um pouco mais alto devido à lógica de controle adicional. |
• Alterações de estado controladas e previsíveis, tornando -o confiável para armazenamento binário.
• Design simples que requer apenas alguns portões lógicos básicos.
• integra -se facilmente aos circuitos síncronos como um bloco de construção.
• Baixo custo de hardware devido aos requisitos mínimos do portão.
• Tempo rápido de resposta porque as saídas mudam rapidamente com as entradas (limitadas pelo atraso do portão).
• Serve como base para a construção de chinelos, registros e sistemas de memória.
• Fácil de entender conceitualmente, tornando -o ideal para aprender sobre circuitos seqüenciais.
• Comportamento indefinido ou inválido quando as entradas S e R são altas.
• Sensível a falhas de entrada ou ruído devido à natureza desencadeada por nível.
• Requer lógica adicional em projetos complexos para evitar condições de entrada inválidas.
• Menos confiável para o tempo preciso em sistemas de alta velocidade em comparação com os flip-flops acionados por borda.
• Funcionalidade limitada por si só, não pode armazenar mais de um bit sem componentes adicionais.
• Risco de condições de raça se os insumos mudarem simultaneamente ou muito próximos.
Uma trava SR fechada é uma parte importante dos circuitos digitais porque armazena dados de maneira segura e controlada.É útil para evitar falhas, sinais combinando com o tempo do relógio e a criação de circuitos mais complexos, como chinelos e unidades de memória.Seu design é simples e funciona bem para tarefas como manter dados, limpar sinais e manter os sinais de controle ativos.No entanto, pode ter problemas se as entradas definidas e redefinidas estiverem ativas ao mesmo tempo e podem ser sensíveis ao ruído.Ele também armazena apenas um pouco de dados, por isso precisa de peças extras para sistemas maiores ou mais rápidos.
Por favor, envie uma consulta, responderemos imediatamente.
Sim, as travas SR fechadas são as peças básicas usadas para criar chinelos mais avançados como D ou JK FLIP-FLOPS.Eles também podem ser combinados com outras peças lógicas para fazer registros, balcões e pequenas unidades de memória.Seu design simples os torna ótimos para testar idéias e aprendizado.
Os designs baseados em Nor e NAND funcionam de maneira semelhante, mas usam portões lógicos diferentes.Um design não baseado em NOR é mais fácil de entender conceitualmente, enquanto uma trava baseada em NAND pode ser preferida em certos projetos de circuitos em que a lógica NAND é mais eficiente ou prontamente disponível.
Não, as travas SR fechadas geralmente são componentes de baixa potência porque usam apenas alguns portões lógicos.No entanto, o consumo de energia pode variar um pouco, dependendo se você usa designs ou NAND e o número de travas integradas ao seu circuito.
Sim, as travas SR fechadas são fáceis de integrar devido ao seu design e compatibilidade simples baseados em portão com famílias lógicas padrão como TTL ou CMOS.Eles são frequentemente usados como blocos de construção para circuitos mais complexos de armazenamento e sincronização.
Não, as travas SR fechadas são projetadas para armazenamento de dados voláteis e de curto prazo.Eles mantêm dados enquanto o circuito estiver alimentado e o sinal de ativação controla as atualizações.Para armazenamento de longo prazo, são recomendados dispositivos de memória não volátil, como a memória flash ou a EEPROM.
