SINAD: Guia de Definição, Fórmula e Medição

Neste artigo, você aprenderá o que o SINAD mede e como ele avalia a qualidade geral do sinal, contabilizando tanto o ruído quanto a distorção.Você verá como funciona o processo de medição, desde a aplicação de um tom de teste limpo até a separação de componentes indesejados e a conversão dos resultados em decibéis.Você também entenderá como o SINAD difere do SNR, THD e ENOB.Além disso, o artigo descreve onde o SINAD é comumente usado em sistemas de comunicação, áudio e eletrônicos.

Catálogo

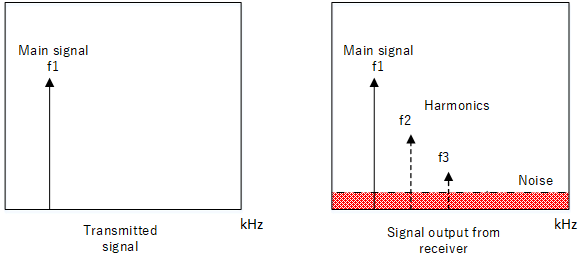

Figura 1. Diagrama de comparação de sinais do SINAD

O que é o SINAD?

SINAD (relação sinal-ruído e distorção) mede a pureza de um sinal comparando a saída desejada com o ruído e a distorção combinados introduzidos por um dispositivo ou receptor.Conforme mostrado na figura, um sinal transmitido limpo contém apenas o tom principal, enquanto a saída recebida geralmente inclui harmônicos e ruído de fundo que reduzem a clareza geral do sinal.Expresso em decibéis (dB), o SINAD fornece uma forma precisa de avaliar a qualidade do sinal, a sensibilidade do receptor e o desempenho dos sistemas de comunicação e áudio.

Diagrama do Sistema de Medição SINAD

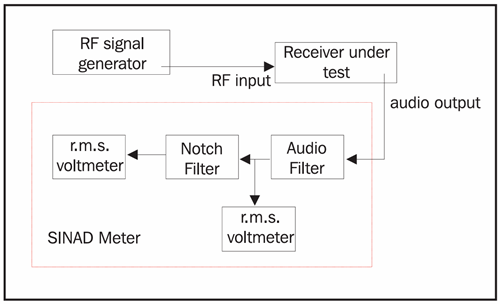

Figura 2. Diagrama do Sistema de Medição do SINAD

O diagrama acima ilustra uma configuração de medição padrão do SINAD, mostrando como cada estágio processa o sinal durante o teste.Uma configuração típica de medição do SINAD inclui:

• Gerador de sinal – Produz um tom de referência limpo

• Dispositivo em teste (DUT) – Geralmente um receptor de rádio, amplificador ou ADC

• Filtro passa-banda ou notch – isola ou remove a frequência

• Analisador de áudio / medidor SINAD – Mede ruído total e distorção

• Monitoramento de saída – Verifica a potência do sinal durante o teste

A Fórmula SINAD

A equação padrão para o SINAD é:

Onde:

• Sinal – tom desejado

• Ruído – ruído de fundo ou térmico

• Distorção – Harmônicos e não linearidades

Alguns analisadores usam um formulário baseado em energia:

Um SINAD alto significa que o ruído e a distorção representam apenas uma pequena parte da produção total, refletindo um melhor desempenho do sistema.

Como funciona o SINAD?

O SINAD funciona medindo a quantidade de ruído e distorção indesejados que aparecem ao lado de um sinal limpo depois que ele passa por um dispositivo ou receptor.Para começar, um tom de teste limpo é injetado no dispositivo em teste (DUT), garantindo que quaisquer alterações na saída venham do próprio sistema.O analisador então examina o espectro de saída e identifica o sinal, qualquer distorção harmônica e ruído de banda larga introduzido pela eletrônica.

Em seguida, um filtro notch ou algoritmo digital remove o tom, deixando para trás apenas componentes de ruído e distorção.Este resultado filtrado mostra o quanto o sinal original foi degradado à medida que se movia pelo sistema.Finalmente, o analisador compara o ruído restante + distorção com o sinal de saída total para calcular o valor SINAD em decibéis (dB).

Como o SINAD considera tanto o ruído quanto todas as formas de distorção, ele oferece uma imagem realista e abrangente da verdadeira qualidade do sinal.Isso o torna valioso na avaliação da sensibilidade do receptor, da fidelidade de áudio e do desempenho dinâmico de ADCs e outros equipamentos de comunicação ou processamento de sinais.

Como o SINAD é medido?

Depois de compreender como o SINAD funciona, o próximo passo é examinar como o SINAD é medido na prática.A figura abaixo ilustra uma configuração típica de medição do SINAD e mostra como o sinal se move através de cada estágio do equipamento.

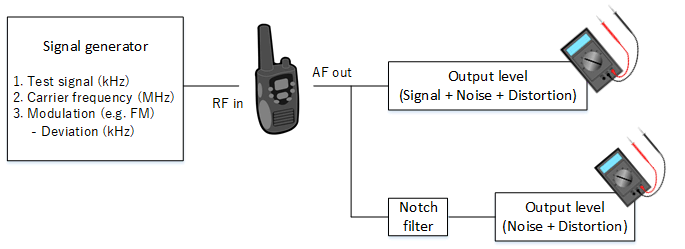

Figura 3. Diagrama de blocos de medição do SINAD

Etapa 1: aplique um tom de teste conhecido

Você inicia a medição do SINAD alimentando o receptor com um sinal de teste limpo e conhecido do seu gerador de sinal.Geralmente é um tom de 1 kHz para testes de áudio ou uma portadora de RF modulada para sistemas de comunicação.Ao usar uma entrada controlada, você garante que qualquer ruído ou distorção medido posteriormente venha do dispositivo em teste (DUT) e não da fonte.

Etapa 2: capturar o sinal de saída

Depois que o sinal de teste passa pelo receptor, você mede a saída completa, que inclui o sinal principal, distorção harmônica e qualquer ruído térmico ou elétrico adicionado pelo circuito.Isto lhe dá uma visão clara de como o receptor altera o tom original e permite que o medidor SINAD detecte intermodulação e outros componentes indesejados.No diagrama, isso corresponde ao caminho de medição “Sinal + Ruído + Distorção”.

Etapa 3: remover o tom

Para isolar ruído e distorção, você direciona a saída através de um filtro notch que remove o tom de teste principal.O filtro suprime nitidamente a frequência, deixando intactos os componentes indesejados.Isso fornece uma medição limpa apenas de Ruído + Distorção, conforme mostrado no segundo caminho do diagrama.

Passo 4: Calcular a Razão SINAD

Com ambas as medições capturadas, agora você pode comparar o nível de Ruído + Distorção com a saída completa contendo Sinal + Ruído + Distorção.Esta comparação mostra quanto da saída do receptor é um sinal limpo e utilizável versus artefatos indesejados.Se o ruído e a distorção forem altos, o valor do SINAD cai, indicando menor qualidade do sinal.

Etapa 5: converta o resultado em decibéis

Finalmente, você converte a relação SINAD em decibéis (dB) para facilitar a comparação do desempenho entre diferentes sistemas.Usar dB ajuda a avaliar rapidamente a sensibilidade do receptor, a clareza do áudio e o desempenho geral do dispositivo.Um valor SINAD mais alto significa que seu sistema está fornecendo melhor pureza de sinal com menor distorção.

Problemas que afetam o SINAD

Vários fatores podem reduzir o desempenho do SINAD:

• Ruído elétrico (ruído térmico, EMI, interferência)

• Distorção harmônica de amplificadores ou não linearidade ADC

• Ruído de fase em osciladores de RF

• Filtragem insuficiente nos receptores

• Problemas de aterramento e blindagem

• Limitações de largura de banda

• Incompatibilidade de impedância

SINAD vs SNR vs THD vs ENOB

SINAD, SNR, THD e ENOB são medidas relacionadas, mas cada uma descreve a qualidade do sinal de uma maneira diferente.Compreender suas diferenças torna mais fácil saber qual métrica usar para testes ou análises.A tabela abaixo resume como eles se comparam.

Aspecto	SINAD	SNR	THD	ENOB
Definição	Proporção de sinal para ruído e distorção combinados	Proporção de sinal para ruído apenas	Proporção de harmônicos para fundamental	Eficaz resolução derivada do SINAD
Primário Foco	Total desempenho dinâmico	Ruído pureza	Linearidade e distorção harmônica	Realista desempenho de bits
Saída Unidade	dB	dB	dB ou %	Pedaços
Análise Largura de banda	Inteiro conteúdo espectral exceto DC	Ruído apenas banda	Harmônico frequências	Baseado na largura de banda do SINAD
Ruído Inclusão	Sim	Sim	Não	Indireto
Distorção Inclusão	Todos tipos	Nenhum	Harmônicos	Indireto
Medição Método	FFT com extração de ruído + distorção	FFT excluindo harmônicos	FFT medindo amplitudes harmônicas	Calculado usando fórmula
Obrigatório Sinal de teste	Puro tom próximo da escala completa	Igual tom como SINAD	Puro seno	Segue Teste SINAD
Obrigatório Instrumentação	Alta resolução Analisador FFT	Espectro analisador ou ADC FFT	Harmônico configuração de medição	Calculadora apenas
Aplicações	ADC/DAC validação, receptores RF, áudio	Baixo ruído teste de amplificador, piso de ruído ADC	Amplificador linearidade, pureza de áudio	Conversor seleção e orçamento de design

Aplicações do SINAD

RF e comunicação sem fio

O SINAD é amplamente utilizado em sistemas de RF e sem fio para avaliar quão bem um receptor pode detectar sinais fracos.Ajuda a determinar a sensibilidade do receptor, mostrando quanto ruído e distorção estão presentes após a demodulação.Isso torna o SINAD uma métrica chave para avaliar o desempenho geral de RF em ambientes.

Caracterização ADC e DAC

Muitos usam o SINAD para verificar a linearidade e a precisão dos ADCs e DACs durante os testes.Mostra quanto ruído e distorção afetam a saída do conversor.Ao analisar o SINAD, você pode determinar a verdadeira resolução utilizável do dispositivo.

Teste de equipamento de áudio

O SINAD mede a clareza e pureza dos sinais de áudio em equipamentos como amplificadores, mixers e dispositivos de gravação.Ele destaca distorções indesejadas e ruído de fundo que afetam a qualidade do som.Com esta métrica, você pode verificar se os sistemas de áudio fornecem uma saída limpa e precisa.

Projeto de sistema eletrônico

O SINAD ajuda a identificar problemas de filtragem, aterramento e blindagem em circuitos eletrônicos.Ao analisar a qualidade do sinal, ele pode otimizar o layout e reduzir interferências indesejadas.Isto garante um desempenho do sistema mais estável e confiável durante a operação.

Calibração de Equipamentos de Medição

O SINAD é usado para confirmar se analisadores, rádios e instrumentos de teste funcionam dentro da precisão especificada.Verifica se os níveis de ruído e distorção permanecem dentro dos limites aceitáveis.A calibração regular usando o SINAD garante resultados de medição consistentes e confiáveis.

Conclusão

O SINAD serve como um indicador abrangente da qualidade do sinal porque considera tanto o ruído quanto a distorção em uma única medição.As etapas detalhadas do processo mostram como um sistema modifica uma entrada limpa e como essas alterações afetam o desempenho.Sua comparação com outras métricas esclarece o valor específico que o SINAD oferece na avaliação do comportamento dinâmico.As diversas aplicações demonstram sua importância em testes, calibração e projeto de sistemas eletrônicos confiáveis.
