O que são sensores infravermelhos e como eles funcionam

Os sensores infravermelhos ajudam a detectar objetos, medir a temperatura e sentir o movimento sem tocar em nada.Eles trabalham pegando a radiação infravermelha, que é um tipo de energia que todos os objetos naturalmente emitem.Alguns sensores enviam ativamente luz infravermelha e analisam reflexões, enquanto outros simplesmente detectam calor do ambiente.Você pode encontrá -los em dispositivos diários, como controles remotos, alarmes de segurança e portas automáticas.Como eles não precisam de luz visível, eles funcionam bem em condições brilhantes e escuras.Sua capacidade de funcionar sem contato físico os torna úteis para muitas aplicações, da segurança doméstica a dispositivos médicos.Este artigo explicará como os sensores infravermelhos funcionam, seus diferentes tipos e onde são comumente usados.

Catálogo

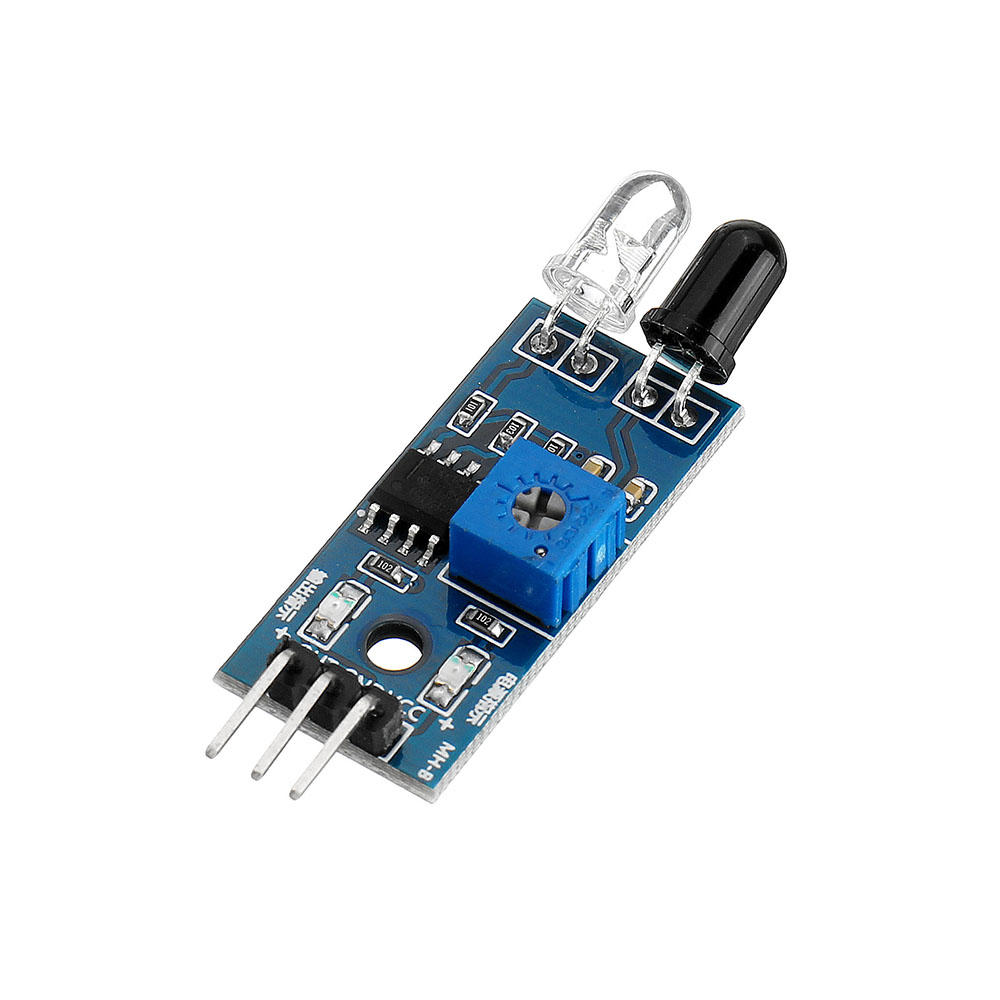

Figura 1. Sensor infravermelho

O que é um sensor infravermelho?

Um sensor infravermelho, ou sensor de IR, é um tipo de dispositivo eletrônico que ajuda a detectar objetos, medir a temperatura ou sentir o movimento sem fazer contato físico.Faz isso trabalhando com radiação infravermelha, uma forma de energia que todo objeto emite naturalmente.Alguns sensores de RI enviam ativamente sinais de infravermelho e, em seguida, analisam as reflexões para detectar objetos, enquanto outros absorvem passivamente a radiação infravermelha de seus arredores.Os sensores de IR passivos não emitem nenhuma onda infravermelha;Eles apenas medem o que já está presente.Isso os torna úteis para aplicações como detecção de movimento, onde podem sentir o calor emitido por pessoas ou animais que se movem nas proximidades.

A radiação infravermelha é invisível para o olho humano, mas um sensor infravermelho pode buscá -lo.A maneira como funciona é simples: um IR LED (diodo emissor de luz) Atua como um transmissor, enviando luz infravermelha, enquanto um fotodiodo IR serve como receptor, detectando ondas infravermelhas do mesmo comprimento de onda que as emitidas pelo LED.Quando a luz infravermelha atinge o fotodiodo, a quantidade de luz recebida causa alterações na resistência e saída de tensão.Quanto mais forte o sinal infravermelho, mais significativa é a mudança.Esse princípio básico permite que os sensores de IR detectem objetos, medam distâncias e até leem os níveis de temperatura.

Esses sensores são amplamente utilizados em diferentes indústrias e dispositivos cotidianos.Você pode encontrá -los em Controles remotos, sistemas de segurança, portas automáticas e até mesmo em equipamentos médicos como termômetros infravermelhos.Como eles dependem da luz e não do contato físico, são especialmente úteis em situações em que a sensação baseada em toque não é prática ou possível.Sua capacidade de funcionar em condições claras e escuras os torna confiáveis ​​para várias aplicações.Quer você perceba ou não, os sensores infravermelhos estão ao seu redor, desempenhando um papel tranquilo, mas importante na tecnologia moderna.

Como os sensores infravermelhos funcionam

Os sensores infravermelhos funcionam de maneira semelhante aos sensores de detecção de objetos, usando luz que o olho humano não pode ver.Na sua essência, eles dependem de dois componentes principais: um LED IR, que emite luz infravermelha e um fotodiodo IR, que detecta essa luz.Quando essas duas partes são usadas juntas, elas criam o que é conhecido como um optocuplário - um sistema em que um componente envia um sinal enquanto o outro o capta.O comportamento desse sistema é influenciado pelos princípios da física, como a lei de radiação de Planck, a lei de Stefan-Boltzmann e a lei de deslocamento de Wien, que ajudam a explicar como a energia infravermelha interage com diferentes objetos.

O LED IR funciona como uma lanterna minúscula, emitindo a radiação infravermelha constantemente.Ao contrário da luz de um LED comum, você não o verá brilhando porque a luz infravermelha cai do lado de fora do espectro visível.O fotodiodo IR, atuando como sensor, foi projetado para detectar apenas a luz infravermelha de um comprimento de onda específico - o mesmo comprimento de onda emitido pelo LED IR.Isso garante que o sensor responda com precisão aos sinais que se destina a detectar enquanto ignora outros tipos de luz.Existem diferentes tipos de receptores de IR, cada um com variações na tensão, sensibilidade ao comprimento de onda e embalagem, dependendo da aplicação pretendida.

Para que um sensor infravermelho funcione de maneira eficaz, o comprimento de onda do LED IR e o fotodiodo deve ser correspondido.Quando o LED IR envia raios infravermelhos, esses raios viajam pelo espaço aberto ou refletem objetos próximos.Se um objeto estiver presente, algumas das luzes infravermelhas saltam de volta em direção ao fotodiodo.Quanto mais luz é refletida e recebida, mais forte o sinal detectado pelo sensor.Com base nessas informações, o sensor altera sua resistência elétrica e saída de tensão, permitindo determinar a presença, distância ou movimento de objetos.

Esse princípio é o que permite que os sensores infravermelhos sejam tão amplamente utilizados.Em termos simples, eles "veem" sentindo a luz que reflete de volta para eles.Isso os torna úteis para várias aplicações, desde a detecção de obstáculos em robôs e portas automáticas até a medição da temperatura em scanners térmicos.Como os sensores infravermelhos trabalham sem contato direto, eles são confiáveis ​​em ambientes onde os sensores tradicionais podem lutar, como condições de baixa luz ou lugares onde o toque físico é impraticável.

Tipos de sensores infravermelhos

Os sensores infravermelhos vêm em dois tipos principais: ativo e passivo.A diferença entre eles está na maneira como eles detectam radiação infravermelha.Os sensores de IR ativos enviam luz infravermelha e analisam a reflexão, enquanto os sensores passivos de IR recebem apenas radiação infravermelha de objetos ao seu redor.Ambos os tipos têm usos específicos, dependendo de a meta ser detecção de movimento, detecção de temperatura ou detecção de objetos.

Sensores infravermelhos ativos

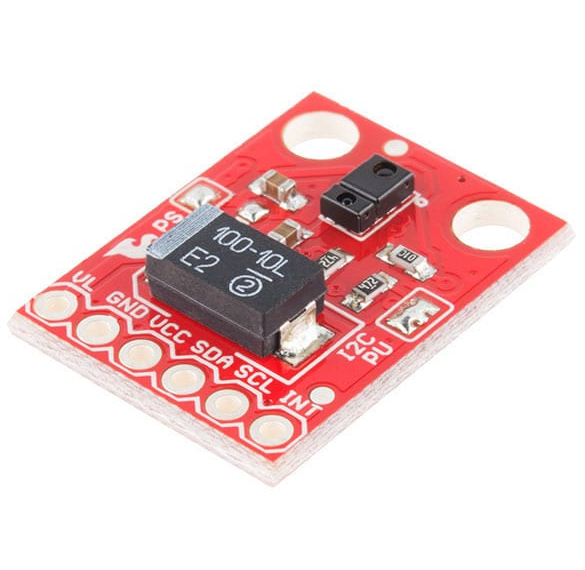

Figura 2. Sensores de infravermelho ativo

Os sensores infravermelhos ativos têm um transmissor e um receptor.O transmissor, geralmente um diodo LED ou laser, emite luz infravermelha.Quando essa luz encontra um objeto, alguns deles refletem de volta ao receptor, que detecta o sinal de retorno e processa as informações.Esses sensores dependem dessa reflexão para determinar a presença, distância ou movimento de um objeto.

Existem diferentes tipos de sensores de IR ativos.Alguns, como sensores de refletância, medem a quantidade de luz infravermelha recuar, tornando-os úteis em aplicações como detecção de obstáculos em robôs ou veículos seguintes à linha.Outros, como os sensores de feixe de quebra, trabalham colocando o transmissor e o receptor em locais separados.Quando algo passa entre eles e interrompe o feixe de infravermelho, o sensor detecta a mudança.Você pode ver esse tipo de sensor em portas automáticas ou sistemas de segurança que acionam um alarme quando alguém atravessa uma barreira invisível.

Como os sensores de IR ativos geram sua própria luz infravermelha, eles funcionam de maneira confiável em ambientes claros e escuros.No entanto, eles podem lutar em condições em que muita radiação infravermelha já está presente, como ao ar livre sob luz solar direta.

Sensores de infravermelho passivo

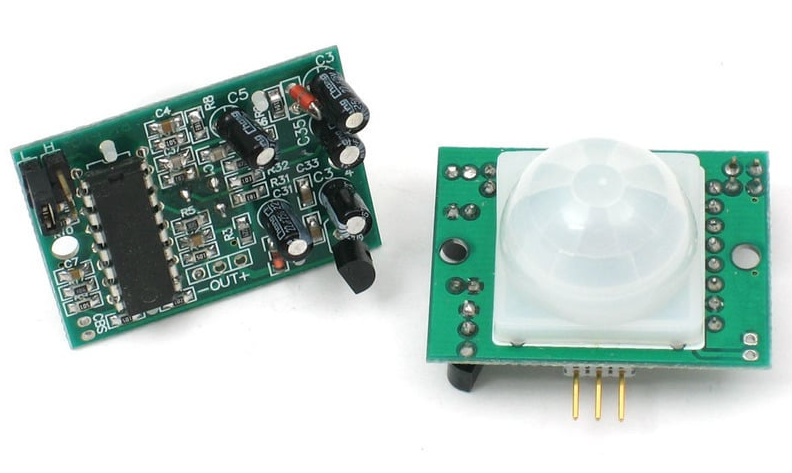

Figura 3. Sensores de infravermelho passivo

Ao contrário dos sensores ativos, os sensores de infravermelho passivo (PIR) não enviam luz infravermelha.Em vez disso, eles apenas detectam a radiação infravermelha emitida naturalmente por objetos, particularmente aqueles quentes, como pessoas, animais ou máquinas.Como todos os objetos emitem algum nível de energia infravermelha, os sensores de IR passivos podem captar esses sinais e usá -los para detectar mudanças de movimento ou temperatura.

Os sensores PIR são comumente encontrados em detectores de movimento, como os usados ​​em alarmes de segurança e sistemas de iluminação automáticos.Quando um objeto quente, como uma pessoa, se move dentro do alcance do sensor, a mudança na energia infravermelha é detectada e o sistema responde - saindo em uma luz ou soando um alarme.Como eles não confiam na luz infravermelha refletida, os sensores PIR funcionam bem em ambientes escuros e não são afetados pelas condições de iluminação.

Os sensores de IR passivos são divididos em dois tipos:

• Sensores de IR térmicos - Esses sensores detectam a radiação infravermelha, independentemente do comprimento de onda e usam calor para gerar uma resposta.Embora sejam altamente confiáveis, tendem a ter tempos de detecção mais lentos porque devem absorver energia suficiente antes de reagir.

• Sensores quânticos de infravermelho - Esses sensores respondem a comprimentos de onda infravermelhos específicos, permitindo que eles detectem mudanças mais rapidamente e com maior sensibilidade.No entanto, eles geralmente exigem resfriamento para manter a precisão, especialmente em aplicativos de alta precisão, como imagens térmicas e instrumentos científicos.

Ambos os tipos de sensores passivos são amplamente utilizados em sistemas de segurança, portas automáticas e ferramentas de medição de temperatura.Eles são eficientes em termos de energia e exigem manutenção mínima, pois não precisam emitir sua própria luz infravermelha.No entanto, como eles dependem da detecção de mudanças de calor, eles podem não funcionar tão bem se a diferença de temperatura entre um objeto em movimento e seu ambiente for pequeno.

Diagrama de circuito do sensor infravermelho

Um circuito de sensor infravermelho é um módulo simples, mas amplamente usado em eletrônicos, ajudando a detectar obstáculos e medir distâncias.Funciona da mesma forma como a visão humana percebe objetos, mas depende da luz infravermelha em vez de luz visível.Esse tipo de circuito é comumente encontrado em sistemas de automação, robótica e segurança.Os principais componentes de um circuito de sensor infravermelho incluem:

• LM358 IC - Um amplificador operacional usado para processamento de sinal

• Dois pares de LED e fotodiodos de IR - Os LEDs de IR atuam como transmissores, enquanto os fotodiodos recebem os sinais de infravermelho refletidos

• Resistores (intervalo de quilo-ohm) - Controle o fluxo de corrente através do circuito

• Resistores variáveis ​​(potenciômetros) - Ajuste a sensibilidade do circuito

• Diodo emissor de luz (LED) - indica quando um objeto é detectado

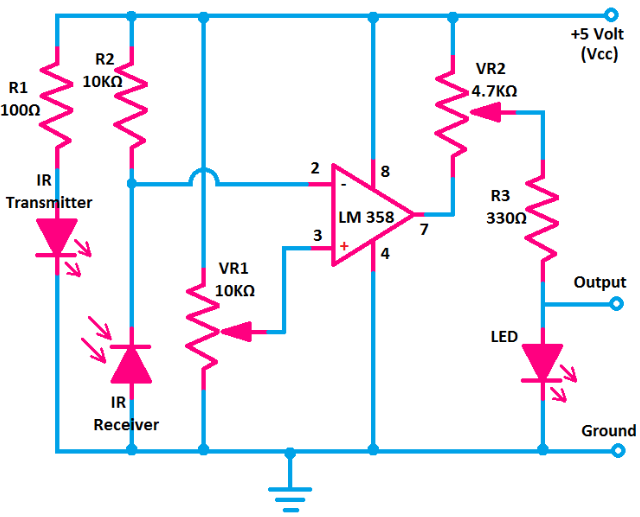

Figura 4. Diagrama de circuito do sensor infravermelho

Neste circuito, o LED IR emite continuamente os raios infravermelhos, que podem ser refletidos de volta por um objeto e recebidos pelo fotodiodo.A resposta do fotodiodo varia dependendo da intensidade da luz infravermelha refletida.No entanto, para tornar esse sinal útil, ele precisa ser processado, que é onde entra um circuito comparador.

Um amplificador operacional, como o IC do comparador LM339, ajuda a analisar o sinal recebido.Quando nenhum objeto é detectado, a luz infravermelha não reflete de volta ao fotodiodo, e a tensão na entrada inversora do comparador é maior do que na entrada não inversora.Isso mantém a saída baixa, o que significa que o LED permanece fora.

Quando um objeto está presente, a luz infravermelha refletida é detectada pelo fotodiodo, causando uma alteração na tensão nas entradas do comparador.O comparador então alterna sua saída para alta, ativando o LED para indicar a detecção de objetos.

Diferentes resistores no circuito desempenham papéis específicos:

• R1 (100Ω) controla a corrente que flui através do LED IR

• R2 (10kΩ) gerencia a corrente no fotodiodo

• R3 (330Ω) regula o brilho do LED

Para ajustar o comportamento do circuito, os potenciômetros (VR1 e VR2) permitem ajustar os níveis de sensibilidade e saída.O VR1 (10KΩ) controla o quão sensível o sensor é com objetos, enquanto o VR2 (5KΩ) ajuda a definir o sinal de saída.

Esse tipo de circuito é comumente usado em projetos de automação, como iluminação automática, detecção de obstáculos robóticos e alarmes de segurança.Como se baseia em luz infravermelha, funciona bem em condições brilhantes e sombrias, tornando -a uma solução prática para muitas aplicações.

Circuito de sensor de IR usando transistores

Este circuito de sensor infravermelho foi projetado para detecção de obstáculos e usa transistores em vez de um amplificador operacional.Consiste em dois tipos de transistores: um transistor NPN (BC547) e um transistor PNP (BC557).Esses transistores trabalham juntos para detectar sinais de infravermelho e desencadear uma resposta.Ambos os transistores têm a mesma configuração de pinos, tornando o design do circuito direto.

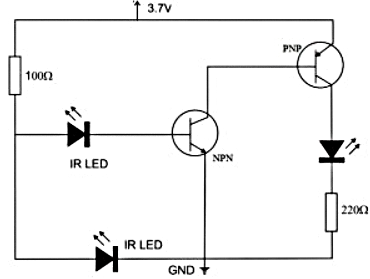

Figura 5. Circuito do sensor de IR usando transistores

Nesta configuração, um LED infravermelho emite continuamente a luz infravermelha, enquanto o segundo LED de RI atua como um detector.Quando um objeto se aproxima, a luz infravermelha refletida ativa o circuito.O circuito inclui componentes básicos como:

• Dois LEDs infravermelhos - um sempre ativo, o outro detectando a luz refletida

• BC547 NPN Transistor - Controla o fluxo de corrente em resposta ao sinal de IR

• BC557 PNP Transistor - trabalha com o transistor NPN para ligar ou desativar o LED

• Resistores de 100 a e 200Ω - Gerencie a corrente através de diferentes partes do circuito

• LIDERADO - indica quando um objeto é detectado

Para construir este circuito, siga estas etapas:

Organize os componentes com base no diagrama de circuito

Antes de começar a construir o circuito do sensor IR, junte todos os componentes necessários e organize -os como mostrado no diagrama do circuito.Ter tudo configurado corretamente tornará o processo de montagem mais suave e ajudará a evitar erros de fiação.Os principais componentes com os quais você trabalhará incluem dois LEDs infravermelhos, transistores BC547 e BC557, resistores e um LED indicador.Manter o layout organizado garantirá que todas as conexões sejam feitas corretamente.

Conectar um IR levou ao terminal base do transistor NPN BC547

Pegue o primeiro LED infravermelho e conecte seu ânodo (perna positiva) à fonte de energia.Em seguida, conecte seu cátodo (perna negativa) ao terminal base do transistor NPN BC547.Esse LED de IR atuará como um emissor constante, enviando continuamente a luz infravermelha.Ele permanece ativo o tempo todo, fornecendo os sinais de infravermelho que o circuito do sensor usará para detecção.

Anexe o segundo IR levou ao mesmo terminal base do BC547

Agora, conecte o segundo infravermelho levou ao mesmo terminal base do transistor NPN BC547.Este LED de IR serve como componente de detecção, o que significa que reage a sinais de infravermelho refletidos de objetos próximos.Quando um objeto entra no intervalo de detecção, reflete a luz infravermelha de volta a esse LED, desencadeando uma alteração no comportamento do circuito.

Conecte um resistor de 100Ω aos pinos restantes dos LEDs IR

Para controlar o fluxo de corrente, conecte um resistor de 100Ω aos pinos restantes de ambos os LEDs de IR.Os resistores ajudam a impedir que a corrente excessiva danifique os LEDs, garantindo operação estável e eficiente.A regulação da corrente adequada é necessária para que o circuito funcione corretamente, pois muita corrente pode queimar os componentes.

Conecte o terminal base do transistor PNP (BC557) ao terminal do coletor do transistor NPN (BC547)

Em seguida, estabeleça uma conexão entre o terminal base do transistor PNP BC557 e o terminal do coletor do transistor NPN BC547.Essa conexão permite que o circuito mude de estados com base na presença ou ausência de luz infravermelha refletida.Quando o transistor NPN é ativado pela detecção infravermelha, influencia o transistor PNP, que por sua vez controla a saída.

Conecte o LED e um resistor de 220Ω, como mostrado no diagrama de circuito

Para indicar quando um objeto é detectado, conecte um LED à seção de saída do circuito.Esse LED acenderá quando o sensor detectar reflexões infravermelhas de um objeto próximo.Como os LEDs requerem regulamentação atual, coloque um resistor de 220Ω em série com o LED.Esse resistor impede que a corrente excessiva flua através do LED, garantindo que opere no brilho correto sem superaquecimento.

Depois que todas as conexões estiverem seguras, forneça energia para testar o circuito

Depois de fazer todas as conexões necessárias, verifique novamente sua fiação para garantir que tudo seja montado corretamente.Depois de confiante de que todos os componentes estão devidamente conectados, forneça energia ao circuito.Quando ligado, o circuito deve detectar objetos com base nas reflexões infravermelhas.Se um objeto se mover dentro do intervalo, o segundo LED IR sentirá a luz refletida, ativando os transistores e ativando o LED indicador.

Quando o detector de IR recebe luz infravermelha refletida, ele ativa os transistores, permitindo que a corrente flua e ligando o LED.Essa configuração é amplamente utilizada na detecção de obstáculos para robótica, portas automáticas e sistemas de automação eletrônica.Como usa transistores, o circuito é simples, confiável e fácil de construir.

Como o circuito funciona

Quando o LED infravermelho está ativo, ele emite continuamente a luz infravermelha.Se houver um objeto por perto, parte dessa luz salta de volta em direção ao detector de IR.O fotodiodo no circuito capta essa luz refletida, gerando uma pequena corrente elétrica.Essa corrente atua como um sinal que ativa os transistores NPN e PNP conectados, permitindo que mais corrente flua através do circuito.

Como resultado, os transistores ligam, preenchendo o circuito e alimentando o LED de saída.Quando o LED acende, indica que um objeto foi detectado.O brilho e a sensibilidade do circuito podem ser ajustados ajustando os valores do resistor ou reposicionando os LEDs infravermelhos.

Esse tipo de circuito é comumente usado em projetos de automação, como sistemas de iluminação ativados por movimento.Por exemplo, se instalado em um corredor ou perto de uma escada, a luz pode acender automaticamente quando alguém passa.Também é útil em aplicativos de segurança, desencadeando alarmes ou notificações quando o movimento é detectado dentro de um intervalo específico.

Sistema de alarme de ladrão ir

Um sistema de alarme de ladrão de IR é uma maneira simples, mas eficaz, de detectar movimento em pontos de entrada, como portas ou janelas.Funciona usando um feixe infravermelho invisível, que atua como uma barreira de segurança.Quando alguém atravessa esse feixe, o circuito desencadeia um som de aviso, alertando -o para a presença de um intruso.Como a luz infravermelha não é visível ao olho humano, o sistema permanece discreto enquanto monitora continuamente a área.

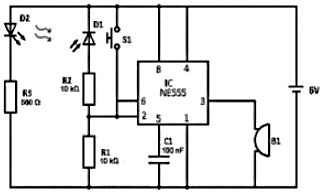

Figura 6. Circuito de alarme de roubo usando sensor de IR

O circuito consiste em vários componentes -chave, incluindo um Timer NE555 IC, resistores (10kΩ e 560Ω), um fotodiodo IR (D1), um LED IR (D2), um capacitor de 100NF (C1), um interruptor de push (S1), uma pinça (B1) e uma fonte de alimentação de 6V DC.

Para configurar o sistema, coloque o LED IR e o sensor IR oposto um ao outro em ambos os lados de uma porta ou entrada.Em condições normais, o feixe de IR é detectado continuamente pelo fotodiodo, mantendo o circuito em um estado de baixa saída.

Quando alguém passa pelo feixe, a luz infravermelha é interrompida, impedindo que o fotodiodo a recebesse.Isso faz com que o circuito mude para um estado on, ativando a campainha.O alarme continua a soar até que o circuito seja redefinido manualmente pressionando um interruptor.Para impedir que um intruso desative facilmente o alarme, é melhor colocar o interruptor de redefinição em um local oculto ou remoto.

A campainha nesta configuração fornece um alerta audível imediato quando acionado, mas pode ser substituído por uma sirene mais alta ou outro tipo de dispositivo de notificação, se necessário.Esse alarme simples de ladrão de infravermelho é útil para segurança doméstica, proteção do escritório ou mesmo como um sistema básico de detecção de intrusões em áreas restritas.

Vantagem e desvantagem do sensor de infravermelho

Os sensores infravermelhos (IR) têm vantagens e limitações, tornando -os adequados para algumas aplicações, embora menos eficazes em outros.Eles são amplamente utilizados para detecção de movimento, detecção de objetos e automação devido à sua capacidade de trabalhar em várias condições de iluminação e sem contato físico.No entanto, fatores como faixa limitada, interferência ambiental e a necessidade de uma linha de visão clara podem afetar seu desempenho.A tabela abaixo fornece uma comparação clara das principais vantagens e desvantagens dos sensores de RI para ajudá -lo a entender seus pontos fortes e limitações.

Vantagem	Desvantagem
Baixo Consumo de energia - usa energia mínima, tornando -o ideal para dispositivos movidos a bateria.	Requer uma linha de visão clara - objetos bloqueando o feixe de infravermelho pode impedir funcionamento.
Trabalha em Tanto as condições claras quanto as escuras - funções de maneira eficaz independentemente das condições de iluminação.	Faixa de detecção limitada - normalmente funciona apenas dentro de alguns metros, tornando -o inadequado para detecção de longa distância.
Não Contato físico necessário - detecta objetos e movimento sem contato direto, garantindo a durabilidade.	Afetado por ambiental Condições - nevoeiro, poeira, fumaça e chuva forte pode interferir na precisão.
Direcional A detecção impede o vazamento de dados - detecta movimento e Objetos apenas em uma direção específica para leituras precisas.	Transmissão de dados mais lenta - comparada à RF ou comunicação com fio, os sensores de IR transmitem dados a uma velocidade mais baixa.
Resistente à oxidação e corrosão - menos exposição ao desgaste e A lágrima o torna durável para uso a longo prazo.	Não é ideal para ao ar livre Aplicações - alta interferência infravermelha da luz solar pode reduzir a eficácia.
Forte Imunidade ao ruído elétrico - tem um bom desempenho em Ambientes de atividade de alta eletrônica sem interferência.	Detecção de material limitado - alguns materiais, como vidro ou certos plásticos, não podem refletir bem a luz infravermelha, afetando a precisão da detecção.

Usos comuns de sensores infravermelhos

Os sensores infravermelhos são amplamente utilizados em vários setores e aplicações diárias devido à sua capacidade de detectar calor, movimento e objetos sem contato direto.Eles desempenham um papel crucial na sincronização motora, servindo como sensores de velocidade, garantindo controle preciso em ambientes industriais.Os sensores de temperatura que utilizam a tecnologia infravermelha ajudam a regular os processos em fábricas e outros ambientes controlados.Em sistemas automáticos de portas, os sensores de infravermelho passivo (PIR) detectam movimentos para facilitar a operação com as mãos livres.Além disso, os sensores infravermelhos são usados ​​para medição de distância em várias aplicações, incluindo Robótica e automação.Além desses usos, eles também são comuns em Automação residencial, sistemas de segurança, controles remotos e dispositivos médicos.Sua capacidade de funcionar em diferentes condições de iluminação enquanto a detecção de calor os torna uma tecnologia altamente adaptável para uma ampla gama de aplicações, como:

Termômetros de radiação

Os termômetros de radiação usam sensores infravermelhos para medir a temperatura detectando o calor emitido por um objeto.Esse método sem contato os torna ideais para aplicações industriais e médicas.Uma de suas principais vantagens é a capacidade de medir a temperatura sem contato direto, reduzindo o risco de contaminação.Eles também têm um tempo de resposta rápido, permitindo que eles detectem mudanças de temperatura rapidamente, tornando-os úteis para o monitoramento em tempo real.Além disso, sua operação simples requer configuração mínima, facilitando o uso em vários ambientes.

Monitores de chama

Os monitores de chama usam sensores infravermelhos para detectar e analisar a luz emitida por chamas, garantindo uma combustão adequada em queimadores industriais, fornos e caldeiras.Como as chamas emitem radiação entre comprimentos de onda ultravioleta (UV) e infravermelho (IR), esses sensores desempenham um papel crucial na manutenção da eficiência e segurança.Os detectores de chama comumente usados ​​incluem sensores de sulfeto de chumbo (PBS) e seleneto de chumbo (PBSE), que são sensíveis a diferentes comprimentos de onda infravermelho.Os detectores de duas cores aumentam a precisão comparando sinais em dois comprimentos de onda, enquanto os detectores piroelétricos respondem a mudanças rápidas na radiação infravermelha, tornando-os eficazes para o monitoramento dinâmico de chama.

Analisadores de umidade

Os analisadores de umidade usam sensores infravermelhos para medir o teor de umidade em vários materiais, detectando como as moléculas de água absorvem comprimentos de onda infravermelhos específicos, como 1,1 µm, 1,4 µm, 1,9 µm e 2,7 µm.Esse padrão de absorção permite que o analisador determine os níveis de umidade com precisão.Os principais componentes nos circuitos do analisador de umidade incluem fotodiodos GaAs PIN, que fornecem detecção de alta precisão e detectores fotocondutores de PBS, que ajudam a analisar a absorção infravermelha nos materiais.Esses analisadores são amplamente utilizados em indústrias como processamento de alimentos, produtos farmacêuticos e agricultura para manter a qualidade e a consistência do produto.

Analisadores de gás

Os sensores infravermelhos desempenham um papel crucial nos analisadores de gás, detectando e medindo as concentrações de gás com base em como os gases absorvem a luz infravermelha.Dois métodos primários são usados ​​para esse fim.O método dispersivo divide a luz emitida em diferentes comprimentos de onda para analisar padrões de absorção de gás.Por outro lado, a tecnologia não dispersiva de infravermelho (NDIR) utiliza filtros ópticos para bloquear comprimentos de onda indesejados, permitindo detecção precisa de gases específicos.Os sensores NDIR são amplamente utilizados em aplicações como análise de bebidas carbonatadas, onde ajudam a manter o equilíbrio adequado de CO₂ em bebidas e o monitoramento de gases de escape de automóveis, onde detectam emissões nocivas para aumentar a eficiência e a segurança do veículo.

IR Dispositivos de imagem

Os dispositivos de imagem infravermelha utilizam ondas de RI para gerar imagens térmicas, tornando -as essenciais em vários campos.As câmeras de imagem térmica detectam padrões de calor e são amplamente utilizados em sistemas de segurança, diagnóstico médico e inspeções industriais.O equipamento de visão noturna aumenta a visibilidade em condições de pouca luz, capturando a radiação infravermelha. Materiais como água, rochas, solo, vegetação, tecido humano e até a atmosfera emitem radiação infravermelha.As câmeras IR detectam essa emissão e convertem -as em mapas térmicos detalhados.Para melhorar a precisão, esses sensores de imagem incorporam materiais como antimonídeos de índio (SB) para alta sensibilidade infravermelha, germânio dopado com mercúrio (GD HG) para maior precisão de detecção e mercúrio-cadmio-diurida (CD HG) para uso em cameras científicas e industriais avançadas.Para evitar interferências e garantir medições precisas, esses sensores geralmente são resfriados com hélio líquido ou nitrogênio líquido, reduzindo a influência das emissões infravermelhas do próprio dispositivo.

Outras aplicações -chave dos sensores de IR

Os sensores infravermelhos são amplamente utilizados em vários campos científicos e industriais.Algumas de suas principais aplicações incluem:

• Meteorologia - Ajuda a monitorar as mudanças de temperatura na atmosfera.

• Climatologia -Usado na pesquisa climática para rastrear padrões de calor a longo prazo.

• Fotobiomodulação - Apoia tratamentos médicos usando terapia infravermelha.

• Análise da água - detecta impurezas e poluentes em fontes de água.

• Detecção de gás - Monitora a qualidade do ar e detecta vazamentos de gás.

• Teste de anestesiologia - Garante misturas de gás adequadas em aplicações médicas.

• Exploração de petróleo - Identifica reservas subterrâneas de petróleo e gás.

• Segurança ferroviária - Detecta componentes de superaquecimento em sistemas de trem para evitar falhas.

Com sua capacidade de detectar calor, medir a temperatura e analisar substâncias, os sensores de RI continuam sendo uma tecnologia essencial em aplicações de automação, saúde, monitoramento ambiental e segurança.

Conclusão

Os sensores infravermelhos são uma tecnologia poderosa e confiável usada para detectar movimento, medir a temperatura e detectar objetos sem contato físico.Eles são amplamente utilizados em sistemas de segurança, automação, dispositivos médicos e aplicações industriais.Seja em um simples controle remoto ou em um sistema avançado de imagem térmica, os sensores de RI desempenham um papel importante na vida cotidiana.À medida que a tecnologia continua a melhorar, esses sensores se tornarão ainda mais eficientes e úteis de maneiras novas e inovadoras.
