O que é um LED de RI e como funciona

Sensores e LEDs infravermelhos são uma grande parte da tecnologia em seus dispositivos diários.Do controle remoto da TV às portas automáticas, esses componentes pequenos, mas poderosos, ajudam as máquinas a responder ao movimento, calor e objetos próximos.Este guia o levará através do que são sensores de RI e LEDs de RI, como eles funcionam e onde você os encontrará na vida real.Você também descobrirá os diferentes tipos de sensores de RI e verá como eles são usados ​​em eletrônicos simples e projetos domésticos.Esteja você explorando a tecnologia de bricolage ou apenas curiosa sobre os componentes dentro de seus gadgets, este artigo divide tudo de uma maneira fácil de entender.Com exemplos, imagens e idéias de projeto, você verá rapidamente o quão útil e a tecnologia de infravermelho prático é realmente.

Catálogo

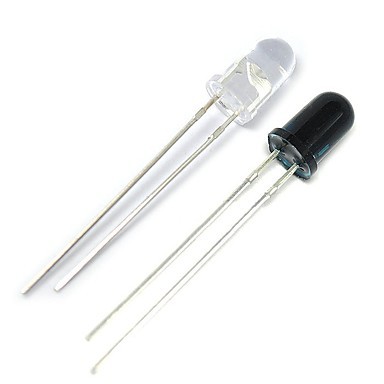

Figura 1. Sensores de IR

O que é um sensor de infravermelho?

Um Sensor IR, ou sensor infravermelho, é um pequeno dispositivo eletrônico que pode sentir radiação infravermelha- Um tipo de luz que seus olhos não podem ver, mas geralmente é emitido por objetos quentes.Esses sensores são comumente usados ​​em muitos dispositivos ao seu redor, como a função de tela no seu telefone quando você está em uma chamada ou em robôs que podem seguir uma linha ou evitar correr nas paredes.Eles desempenham um grande papel nas tecnologias de automação e detecção.

O sensor de IR funciona detectando o luz infravermelha emitido ou refletido por um objeto.Por exemplo, se você acenar com a mão na frente de um distribuidor automático de torneira ou sabão, é o sensor de IR dentro que percebe sua mão e ativa o dispositivo.Da mesma forma, quando algo passa por um balcão ou um ladrão atravessa uma linha a laser, o sensor de IR pode notar a quebra no caminho da luz infravermelha e enviar um sinal para tomar medidas - como contar o item ou soar um alarme.

Os sensores de IR podem ser encontrados em duas formas comuns: Sensores de proximidade e sensores de contraste.Os sensores de proximidade são frequentemente usados ​​em telefones e portas automáticas.Eles detectam o quão perto um objeto está e reaja de acordo.Sensores de contraste são usados ​​em robôs, especialmente robôs seguintes a linha, para ajudá -los a detectar linhas pretas em uma superfície branca ou vice -versa.

Esses sensores não são apenas inteligentes-eles são simples e econômicos, tornando-os populares em pequenos aparelhos e máquinas maiores.Eles ajudam os dispositivos silenciosamente a entender o ambiente ao seu redor, tornando nossas ferramentas diárias mais responsivas e interativas.

Diagrama de pinos de LED IR

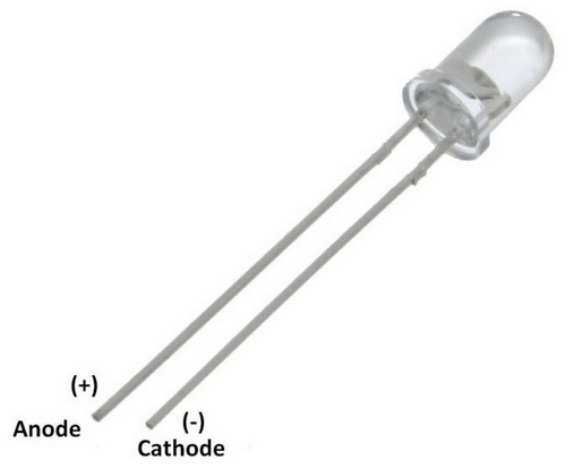

Figura 2. Diagrama de LED IR

O Diagrama de pinos de um LED IR é bastante simples, mas entender é importante quando você está trabalhando com circuitos.Um LED de IR geralmente tem dois pinos, assim como um LED comum.Um pino é o ânodo (positivo) E o outro é o cátodo (negativo). Saber qual pino é o que ajuda você a conectá -lo corretamente em um circuito para que funcione conforme o esperado.

O ânodo é tipicamente o pino mais longo, e é aqui que vai a tensão positiva.O cátodo, que geralmente é o PIN mais curto, se conecta ao solo ou ao lado negativo da sua fonte de alimentação.Às vezes, a borda plana no revestimento do LED também ajuda a identificar o lado do cátodo.

Dentro do LED IR, a eletricidade flui do ânodo para o cátodo.Se você conectar os pinos da maneira errada, o LED não funcionará porque, como todos os diodos, ele apenas permite que a corrente flua em uma direção.

Embora a luz emite seja invisível para seus olhos, ainda está funcionando e pode ser visto usando um Câmera de smartphone.As conexões PIN são simples, mas devem estar corretas, especialmente quando você está usando o LED de IR em projetos como Controles remotos, sensores de obstáculos ou sistemas de comunicação baseados em IR.

Ao reconhecer o arranjo correto do pino e conectá -lo corretamente, você verifique se o sinal infravermelho é enviado de maneira eficaz, permitindo que o sensor ou receptor de IR do outro lado detecte e responda com precisão.

Como funciona um sensor de infravermelho?

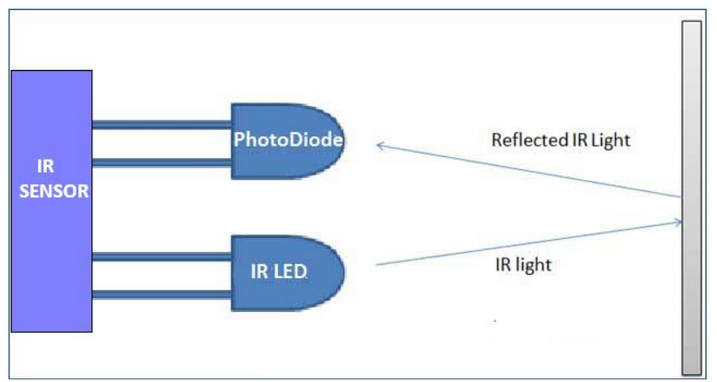

Figura 3. Princípio de trabalho do sensor de infravermelho

Um Sensor IR funciona usando dois componentes principais: um IR LED e a fotodiodo.Essas duas partes formam um par comumente chamado de Optocoupler ou Photo-Couppler, e eles trabalham juntos para detectar luz infravermelha.O LED de RI age como o emissor, enviando raios infravermelhos, enquanto o fotodiodo é o receptor, pegando a luz de infravermelho refletida ou direta.

O fotodiodo foi projetado para ser sensível à luz infravermelha.Quando essa luz atinge o fotodiodo, causa uma mudança em seu Resistência e tensão.Quanto mais luz recebe, mais a tensão muda.Essa alteração é usada para detectar se há um objeto por perto ou se algo se moveu na frente do sensor.É uma maneira simples, mas confiável, de rastrear objetos sem precisar tocá -los.

Há duas maneiras comuns que o sensor IR pode detectar esta luz -incidência direta e incidência indireta.Em Incidência direta, o LED IR e o fotodiodo são colocados enfrentando um ao outro, sem nenhum obstáculo no meio.A luz infravermelha viaja diretamente do LED ao fotodiodo.Se um objeto interromper esse caminho, o sensor percebe a queda na luz recebida e envia um sinal.

Em incidência indireta, o LED IR e o fotodiodo são colocados lado a lado.Quando um objeto é colocado na frente deles, a luz infravermelha do LED salta do objeto e reflete de volta ao fotodiodo.A quantidade de luz que retorna depende de quão perto o objeto está -Objetos mais próximos refletem mais luz.

Esse princípio de trabalho simples é usado em muitos dispositivos ao seu redor.Por exemplo, em torneiras automáticas, o sensor IR detecta sua mão usando luz refletida.Nos sistemas de segurança, pode sentir se alguém passar.E em robôs, ajuda a máquina a evitar esbarrar nas coisas.É um sistema pequeno, mas toca um Grande papel em tornar os dispositivos mais inteligentes e mais receptivos.

Receptor de RI e LEDs de transmissores

Na comunicação infravermelha, existem dois componentes principais envolvidos: o LED do transmissor de infraver.Estes são tipos especiais de Diodos emissores de luz isso também enviar ou detectar Sinais infravermelhos invisíveis.Embora pareçam pequenos e simples, eles são usados ​​em uma ampla gama de dispositivos diários, especialmente em Sistemas de controle remoto.

O IR LED do transmissor é a parte que envia luz infravermelha.Essa luz não é visível para o olho humano, mas carrega sinais de um dispositivo para outro.Por exemplo, quando você pressiona um botão no controle remoto da TV, é o transmissor de IR LED na frente do controle remoto que emite o sinal.Esses sinais geralmente são enviados em um padrão ou código específico que o dispositivo receptor entende.

Por outro lado, o Receptor de IR LED é a parte que detecta esses sinais.É frequentemente encontrado dentro de TVs, sistemas musicais ou outros dispositivos que respondem a controles remotos.Este componente é sensível à luz infravermelha e funciona dentro de um intervalo de frequência específico para garantir que ele reage apenas a sinais destinados a isso.Em alguns sistemas, quando um sinal é recebido, o receptor pode brilhar ligeiramente ou Dê uma pequena indicação de luz visível, mostrando que um sinal foi recolhido.

Para simplificar, o O transmissor de IR envia as instruções, e o O receptor de RI pega e os processa.Eles trabalham juntos como um mensageiro e um ouvinte, permitindo que os dispositivos se comuniquem sem nenhuma conexão física.Essa configuração não se limita apenas a controles remotos - também é usado em Sensores sem fio, alarmes e sistemas de transferência de dados, tornando -o uma parte silenciosa, mas poderosa da eletrônica moderna.

Visão geral do módulo do sensor de IR

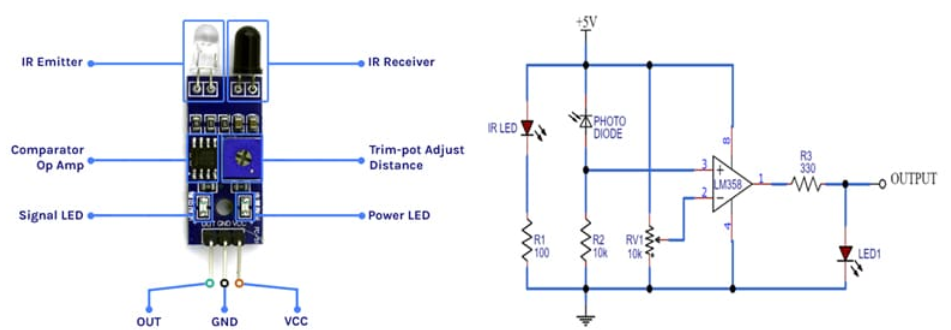

Figura 4. Módulo de sensor de IR com circuito

Um Módulo de sensor de IR é uma unidade eletrônica pequena e pronta para uso que ajuda a detectar sinais de infravermelho e convertê-los em sinais elétricos utilizáveis.É mais do que apenas um LED ou fotodiodo IR por conta própria - combina várias partes para tornar a detecção mais fácil e confiável.Esses módulos são usados ​​em uma ampla gama de eletrônicos, especialmente onde são necessárias respostas de detecção e automática.

Dentro de um módulo de sensor de IR típico, você geralmente encontrará um Receptor de IR LED , a amplificador de sinal, e a circuito desmodulador.O receptor de infravermelho detecta luz infravermelha, especialmente o tipo enviado em padrões específicos, como os de controles remotos ou sensores de proximidade.O amplificador aumenta esse sinal fraco para que seja mais fácil de trabalhar e o Demodulador Ajuda a limpar e processar o sinal, removendo qualquer ruído extra ou interferência de fundo.

Os módulos de sensor de IR são encontrados em muitos usos cotidianos.Você pode vê -los em TVs, ar condicionado, iluminação automatizada, e mesmo em robôs.Eles são comumente usados ​​para Controles remotos, detecção de movimento, rastreamento de linha e detecção de objetos.Como eles são um pacote completo, economizam tempo e esforço ao criar projetos ou dispositivos eletrônicos.

Esses módulos também vêm em estilos diferentes - alguns são básico e apenas detecte se algo está presente, enquanto outros são mais Avançado e inclui recursos como sensibilidade ajustável, saída digital e até medição de distância.Algumas versões são projetadas para Conecte -se diretamente aos microcontroladores, como um Arduino ou Raspberry Pi, tornando -os ideais para aprendizado e eletrônicos de bricolage.

No geral, os módulos de sensor de infravermelho tornam o trabalho com a tecnologia infravermelha muito mais amigo do usuário, permitindo que os dispositivos respondam automaticamente a comandos de movimento, obstáculos ou controle remoto.Esteja você construindo um gadget simples ou um robô mais complexo, esses módulos oferecem uma maneira confiável e fácil de trazer a detecção de IR para o seu projeto.

Tipos de sensores de infravermelho

Os sensores de infravermelho (IR) vêm em diferentes tipos e cada um é construído para uma finalidade específica.Alguns devem detectar movimento, outros são projetados para medir a temperatura ou detectar objetos próximos.Enquanto todos eles trabalham com luz infravermelha, como eles fazem e para que são usados ​​podem variar bastante.Abaixo, você encontrará uma explicação clara e fácil dos tipos mais comuns de sensores de IR, para que você possa entender o que cada um faz e onde normalmente é usado.

Sensor de infravermelho passivo (PIR)

UM Sensor de infravermelho passivo (PIR) trabalha detectando mudanças no Radiação infravermelha emitida naturalmente por objetos quentes, como pessoas e animais.Não envia nenhuma luz.Em vez disso, ele espera em silêncio e observa as mudanças de temperatura na área que está monitorando.Quando alguém se move nas proximidades, o sensor pega a mudança nos níveis de infravermelho e responde - geralmente ligando algo, como uma luz ou um alarme.Você costuma encontrar sensores pir em Iluminação ativada por movimento, sistemas de segurança e portas automáticas.Eles são Simples, eficiente de energia e bom Para áreas onde o movimento é o gatilho principal.

Sensor de IR reflexivo

UM Sensor de IR reflexivo Inclui um LED IR que envia luz infravermelha e um fototransistor ou fotodiodo colocado ao lado.Quando um objeto se aproxima do sensor, parte da luz infravermelha salta de volta ao objeto e é recolhido pelo receptor.O sensor usa essa luz refletida para determinar se algo está próximo.Estes são amplamente utilizados em robôs, especialmente seguidores de linha, onde o sensor procura contraste entre superfícies claras e escuras.Você também pode vê -los em interruptores sem toque, dispensadores de sabão e sistemas de detecção de obstáculos.Eles são úteis quando você precisa saber que algo está próximo, sem precisar de contato físico.

Sensor IR transmissivo

Em um Sensor IR transmissivo, o IR LED e O detector se enfrenta, geralmente com uma lacuna no meio.O LED envia um feixe constante de luz infravermelha e, enquanto nada estiver no caminho, a luz atinge o receptor.Quando um objeto passa pela lacuna e bloqueia a viga, o sensor percebe rapidamente a quebra e envia um sinal.Esses sensores são úteis para Contadores de itens, sensores de slot e outros sistemas onde você precisa rastrear objetos que passam por um determinado ponto.Eles são precisos e ótimos para máquinas industriais ou correias transportadoras onde os itens precisam ser contados ou verificados à medida que passam.

Sensor de proximidade de IR

Um Sensor de proximidade de IR funciona enviando um pequeno pulso de luz infravermelha e verificando quanto dessa luz salta de volta .Quanto mais próximo o objeto, mais forte a reflexão.Se não houver nada por perto, a luz não retornará e o sensor sabe que a área está clara.Esses sensores são muito comuns em smartphones (como desligar a tela quando está perto da orelha), dispensadores automáticos e pequenos robôs que precisam evitar esbarrar nas coisas.Eles são fáceis de usar e responder rapidamente, tornando-os ideais para aplicações sem toque ou navegação básica.

Sensor de temperatura do IR

Um Sensor de temperatura do IR Não precisa entrar em contato com o que está medindo.Em vez disso, ele pega o radiação infravermelha emitido por um objeto, e com base nisso, calcula a temperatura da superfície.Esse tipo de sensor é frequentemente usado em Configurações industriais, sistemas de ar condicionado e ferramentas médicas como termômetros sem contato.É especialmente útil em situações em que tocar o objeto não é seguro ou possível.A leitura acontece rapidamente e à distância, o que é conveniente em ambientes cotidianos e profissionais.

Sensor de espectroscopia de infravermelho

Um Sensor de espectroscopia de infravermelho é mais avançado e é usado para Materiais de estudo brilhando a luz infravermelha sobre eles e vendo como a luz reage.Diferentes materiais absorvem ou refletem certas partes da luz infravermelha, e esse padrão ajuda a identificar do que o material é feito.Esses sensores são frequentemente usados ​​em laboratórios, equipamentos médicos e monitoramento ambiental Analisar produtos químicos, detectar substâncias ou entender como uma amostra é pura.Embora possam parecer complexos, eles desempenham um grande papel no fornecimento de dados precisos sobre substâncias sem a necessidade de alterá -las fisicamente.

Sensor de imagem IR

Um Sensor de imagem IR é usado em dispositivos como câmeras térmicas e Sistemas de visão noturna.Em vez de apenas detectar a luz ou a temperatura em um único ponto, esses sensores podem captar a radiação infravermelha em uma área ampla e transformá -la em uma imagem.A imagem geralmente mostra diferenças de calor Usando sombreamento de cores, facilitando a identificação de áreas quentes ou frias.Estes são usados ​​em Segurança, combate a incêndios, inspeções de construção e imagem médica.Por exemplo, eles podem encontrar vazamentos de calor em uma parede ou detectar a presença de alguém na escuridão total.É uma maneira poderosa de ver o que geralmente é invisível para o olho humano.

Cada um desses tipos de sensores de IR traz algo diferente para a tabela.Esteja você trabalhando em um projeto simples de bricolage, construindo um robô ou projetando um sistema inteligente, escolher o sensor certo depende de O que você quer detectar e Como você quer detectar.Saber esses tipos oferece um sólido ponto de partida para escolher o sensor que atende melhor às suas necessidades.

Idéias de projeto de sensor de IR LED

Existem muitas maneiras divertidas e práticas de usar Sensores de IR e LEDs de infravermelho em projetos da vida real.Essas idéias não são apenas úteis para aprender como a tecnologia infravermelha funciona, mas também ajudam na construção de sistemas inteligentes para residências, escolas e até espaços industriais.Abaixo estão oito idéias interessantes do projeto, cada uma explicada de uma maneira clara e simples de ajudá -lo a entender como elas funcionam e onde podem ser usadas.

Sensor de proximidade

Este projeto usa o Princípio de incidência indireta reflexiva.Um O LED IR envia luz, e quando um objeto se aproxima, a luz reflete de volta ao fotodiodo, que então o detecta.Quanto mais próximo o objeto, mais luz é refletida e mais forte o sinal.

Este é o mesmo método usado em smartphones.Por exemplo, durante uma ligação, sua tela é desligada quando o telefone está perto do seu ouvido.Esse é o sensor de proximidade no trabalho.Você pode criar sua própria versão deste sensor para controles sem toque ou detecção de obstáculos em pequenas robótica.

Linha seguindo robô

Neste projeto, os sensores de RI são usados ​​para ajudar um robô Siga um caminho ou linha desenhado no chão.Geralmente, isso é feito colocando fita preta em uma superfície branca.O sensor IR detecta o contraste entre as duas cores. O branco reflete a luz de infravermelho, enquanto o preto o absorve.

O sensor envia esses dados para um microcontrolador, que decide se o robô deve girar, avançar ou parar.Esses robôs são populares nas escolas e oficinas de robótica iniciante.É uma ótima maneira de aprender como os sensores e a programação funcionam juntos.

Contador de itens

Este projeto funciona usando Incidência direta.Um LED IR e um fotodiodo são colocados um com o outro.Quando um objeto passa entre eles, é bloqueia a luz IRe o sensor detecta a interrupção.

Toda vez que um item bloqueia a luz, um contador aumenta em um.Isso é útil em fábricas ou linhas de produção Contar produtos à medida que eles se movem ao longo de uma correia transportadora.Você pode exibir a contagem usando LEDs, telas de sete segmentos ou telas de LCD.

Sistema de alarme de roubo

Este projeto também é baseado em Incidência direta.O IR LED e fotodiodo são instalados em lados opostos de uma porta ou entrada.Quando o feixe da luz IR é ininterrupto, o sistema permanece em silêncio.Se alguém caminha e quebra o feixe, o sensor desencadeia um alarme.

Esta configuração simples é usada em Segurança em casa, escritórios e até museus para proteger itens valiosos.É uma maneira econômica de criar um sistema de segurança básico, mas eficaz.

IR Music Remator e Receptor

Neste projeto, a tecnologia de RI é usada para transmitir sinais de áudio sem fio.Um transmissor de infravermelho envia tons musicais, que são recebidos por um receptor de infravermelho colocado a alguns metros de distância.Os sinais são então convertidos em som usando um pequeno alto -falante ou campainha.

O transmissor de música IR geralmente funciona em um Bateria de 9V, enquanto o receptor pode usar uma fonte de energia regulada de 9 a 12V.É uma maneira divertida de entender a transferência de dados sem fio e como o IR pode ser usado além da detecção.

Diversão com sensores de infravermelho

Este projeto combina vários pequenos usos de sensores de RI, como Detecção de objetos, evitar obstáculos e detecção de proximidade.Você pode criar circuitos básicos para fazer com que os LEDs acendam quando um objeto estiver próximo ou sons de gatilho quando o movimento é detectado.

É ótimo para experimentar como os sensores de RI se comportam sob diferentes condições e para obter experiência prática com tarefas simples de robótica ou automação.

Sistema de segurança pir sem fio

Neste projeto, você usa Quatro sensores de movimento PIR, cada um colocado em um lado diferente -frente, costas, esquerda e direita- monitorar uma área inteira.Se o movimento for detectado de qualquer lado, o sistema aciona um alerta de áudio e visual.Ele também diz de qual direção a que o movimento veio.

Essa configuração é perfeita para proteger uma sala ou área onde você precisa de ampla cobertura.Pode ser aplicado em Segurança residencial, escritórios ou mesmo zonas de monitoramento remoto.

Detector infravermelho de objeto e proximidade

Neste projeto, o objetivo é detectar os dois presença de um objeto e sua distância usando sensores de IR.O circuito pode ser ajustado para agir como um Rastreador de caminho, um detector de obstáculos ou mesmo um interruptor sem toque.

Este é um projeto multiuso útil que mostra a flexibilidade dos sensores de IR.Isso é simples de construir e ajuda a ver como os sensores de IR podem se adaptar a diferentes funções, dependendo da configuração do circuito.

Principais diferenças entre o sensor de infravermelho e o LED IR

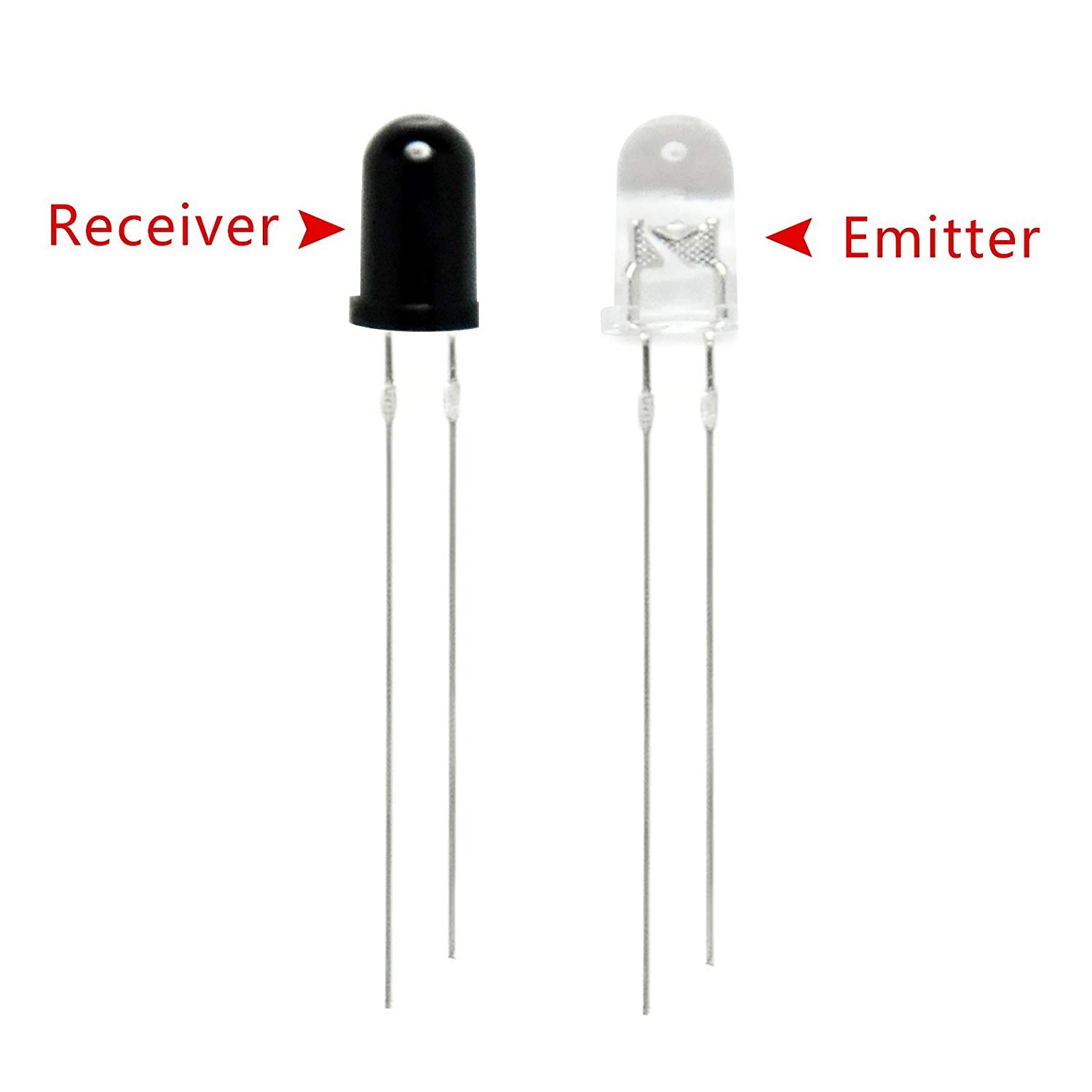

Figura 5. Sensor de IR e LED IR

Se você está apenas começando com eletrônicos ou trabalhando em seu primeiro projeto baseado em infravermelho, é fácil ficar confuso entre um sensor de RI e um LED de RI.Enquanto ambos lidam com a radiação infravermelha, eles têm empregos muito diferentes.Um é usado para enviar sinais, enquanto o outro deve detectá -los.Compreender como cada trabalho ajudará você a escolher o componente certo para o seu circuito ou projeto.Vamos quebrá -lo claramente.

Sensor IR

• função

Um Sensor IR é um dispositivo que foi construído para Detecte a radiação infravermelha vindo de um objeto ou pulando dele.É usado para sentir mudanças No ambiente, como uma pessoa que passou por ele, um objeto próximo ou mesmo a temperatura da superfície.Se o seu projeto precisar Responda quando algo estiver presente ou se movendo, o sensor de IR é o que você precisa.

• Componentes

Um sensor de IR normalmente inclui um LED IR (o emissor) e um fotodiodo ou fototransistor (o receptor).O LED IR envia luz infravermelha e o receptor pega a luz que retorna.Se algo está no caminho ou refletindo a luz, o sensor percebe a mudança e envia um sinal.

• Princípio de trabalho

Os sensores de IR funcionam monitorando a luz infravermelha - ou seja, tipo natural emitido por corpos quentes (como nos sensores pir) ou luz refletida de um LED IR.Se a quantidade de luz detectada pelo fotodiodo mudar, o sensor reagir.É assim que sabe quando há movimento ou quando algo está por perto.

• Aplicações

Você encontrará sensores de IR em Portas automáticas, sistemas de segurança doméstica, torneiras sem toque, termômetros, e mesmo em robôs seguintes a linha.Eles são úteis em qualquer situação em que um dispositivo precisa reagir ao movimento, temperatura ou presença de objetos.

IR LED

• função

Um LED de IR é um tipo de diodo emissor de luz que transmite luz infravermelha quando alimentada.Essa luz não pode ser vista com os olhos, mas é captada por receptores e sensores de RI.Se o seu projeto precisar transmitir sinais ou dados, o LED IR é o que você usará.

• Componentes

Um LED de IR é feito de um Material semicondutor.Possui dois pinos, como um LED comum, e apenas permite que a corrente flua em uma direção.Quando a corrente flui através dele, emite luz no espectro infravermelho em vez de luz visível.

• Princípio de trabalho

Assim como um LED padrão, o LED de RI funciona quando Os elétrons se movem através do diodo e libere energia.Mas, em vez de produzir luz visível, a energia sai como radiação infravermelha.Isso o torna perfeito para aplicações de controle remoto e sistemas de comunicação IR.

• Aplicações

LEDs de IR são usados ​​em Remotos de TV, sistemas de segurança, câmeras de visão noturna, e até transmissores de áudio sem fio.Em qualquer lugar que você precise enviar informações sem fios, geralmente encontrará LEDs de IR no coração do sistema.

Se você está construindo algo que precisa responder movimento, temperatura ou objetos próximos, Assim, Use um sensor de IR.Se seu objetivo é enviar um sinal, como um comando remoto ou dados sem fio, então Use um LED IR.Eles geralmente trabalham juntos, mas conhecer seus papéis únicos ajuda a tomar decisões de design mais inteligentes para o seu projeto.

Conclusão

Sensores de RI e LEDs de RI são ferramentas simples, porém poderosas, que ajudam muitos de seus dispositivos diários a funcionarem mais inteligentes.Eles permitem que as máquinas detectem movimento, sigam caminhos, contem objetos e até se comunicam sem fio.Esteja você aprendendo sobre eletrônicos básicos ou construindo um sistema inteligente em casa, esses componentes são fáceis de usar e altamente adaptáveis.Este guia mostrou como eles funcionam, onde são usados ​​e como você pode começar a construir com eles.Com a configuração certa, você pode fazer seus próprios projetos baseados em IR e ver essa tecnologia em ação.A melhor parte é que você não precisa ser um especialista para começar.
