Por que o TP4056 é perfeito para cobrar baterias 18650

O módulo TP4056 é uma solução simples e confiável para carregar baterias de íons de lítio de célula única.Ele garante um carregamento seguro usando métodos constantes de corrente e tensão, tornando -o adequado para uma variedade de dispositivos portáteis.Com recursos como terminação automática de carga e proteção sobre sobrecarga, é um módulo fácil de usar para aplicações diárias.

Catálogo

Introdução ao TP4056

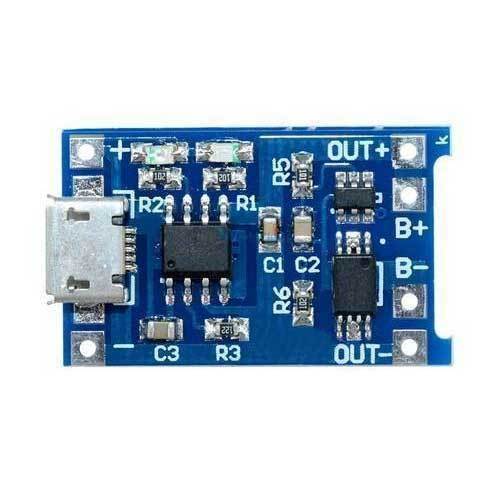

O TP4056 O módulo é um dispositivo compacto e eficiente projetado para carregar baterias de íons de lítio.Ele suporta baterias de célula única e funciona usando dois métodos de carregamento: corrente constante e tensão constante.Essa combinação garante que a bateria seja carregada com segurança e eficácia.Com uma tensão de carga predefinida de 4,2 volts, o TP4056 é adequado para lidar com os requisitos específicos das baterias de íons de lítio.

TP4056 Configuração do pino

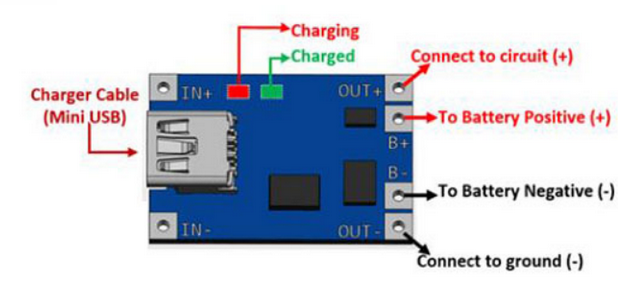

TP4056 Descrição do pino

Não:	Nome do pino	Descrição
1	Out +	Esses pinos geram a tensão positiva da bateria.Deve ser conectado ao circuito que deve ser alimentado pela bateria
2	B +	Emite a tensão positiva do cabo USB para carregar na bateria.Deve ser conectado ao positivo da bateria
3	B -	Emite a tensão negativa do cabo USB para carregar a bateria.Deve ser conectado ao negativo da bateria
4	FORA -	Este pino gera tensão negativa da bateria.Deve ser conectado ao solo do circuito que deve ser alimentado pela bateria
5	Em +	Deve fornecer +5V, pode ser usado se o cabo de carga não estiver disponível
6	EM -	Deve fornecer o fundamento do suprimento de +5V, pode ser usado se o cabo de carga não estiver disponível
7	LED vermelho	Este LED liga enquanto a bateria está carregando
8	Green LED	Este LED liga depois que a bateria estiver totalmente carregada

TP4056 Especificações técnicas

Especificações técnicas, características, características e componentes com especificações comparáveis ​​do TPower TP4056.

Tipo	Parâmetro
Pacote / caso	ESOP-8
Embalagem	Tape & Reel (TR)
Status do ROHS	ROHS compatível

TP4056 Recursos e benefícios

Carregamento e descarga seguros

O TP4056 foi projetado para carregar e descarregar baterias de lítio com segurança em mente.Ele garante que a bateria opere dentro de limites seguros, evitando danos ou manuseio.Esse recurso o torna confiável para o uso diário com células sensíveis de lítio.

Compatível com 18650 e outras baterias de 3,7V

Este módulo funciona perfeitamente com células 18650 e outras baterias classificadas em 3,7 volts.Sua adaptabilidade o torna uma escolha preferida para várias aplicações, especialmente para baterias de íons de lítio comumente usadas.

Corrente de carregamento ajustável

A corrente de carregamento é definida como 1A por padrão, mas pode ser ajustada, se necessário.Essa flexibilidade permite personalizar o processo de carregamento, dependendo dos requisitos da bateria.

Faixa de tensão de entrada de 4,5V a 5,5V

O módulo aceita tensões de entrada entre 4.5V e 5.5V, facilitando a alimentação usando portas USB padrão ou outras fontes de alimentação compatíveis.Esse intervalo adiciona conveniência e versatilidade ao configurar seu circuito de carregamento.

Tensão de carga total de 4.2V

Com uma tensão de carga predefinida de 4.2V, o módulo garante que a bateria seja carregada de maneira ideal.Esse valor alinha com o padrão para as baterias de íons de lítio, garantindo o carregamento eficiente e eficaz todas as vezes.

Proteção contra sobrecarga e excesso de descarregamento

Para prolongar a duração da bateria e evitar problemas, o TP4056 inclui salvaguardas contra sobrecarga e excesso de descarga.Esse recurso adiciona confiabilidade, pois ajuda a manter a saúde da bateria ao longo do tempo.

Sem proteção de polaridade reversa

Embora o módulo esteja embalado com recursos, ele não inclui proteção de polaridade reversa.Isso significa que você precisa verificar novamente suas conexões antes de ligá-las para evitar danos em potencial.Com os cuidados adequados durante a configuração, esse recurso não será uma desvantagem.

Componentes equivalentes a TP4056

• TP4056A (apenas cobrança)

• TP541

Aplicações do TP4056

Carregadores solares

O TP4056 é perfeito para configurações de carregamento solar, permitindo que você aproveite a energia solar para carregar suas baterias de lítio.Funciona com eficiência com painéis solares, tornando-o ideal para projetos fora da rede ou soluções de energia ecológicas.

Câmeras digitais

As baterias de íons de lítio alimentam a maioria das câmeras digitais, e o TP4056 garante que elas sejam carregadas com segurança e eficiência.Este módulo pode ajudar a manter sua câmera pronta para uso sem se preocupar em sobrecarregar ou danificar a bateria.

Eletrodomésticos portáteis

Muitos aparelhos portáteis, como ventiladores de mão ou luzes LED, confiam nas baterias de íons de lítio.O TP4056 ajuda a carregar esses dispositivos, garantindo que eles permaneçam operacionais para tarefas ou emergências diárias.

Telefones celulares e tablets

Este módulo suporta carregar as baterias usadas em telefones e tablets.Esteja você reparando um dispositivo ou criando uma estação de carregamento personalizada, o TP4056 fornece uma solução confiável e direta.

Carregando e descarregando células de lítio

O TP4056 pode lidar com células de lítio de carregamento e descarga.Essa versatilidade o torna uma escolha prática para aplicações em que as baterias são frequentemente carregadas e usadas.

Comumente usado com baterias de íon de lítio de 18650

O TP4056 combina excepcionalmente bem com as baterias 18650, amplamente utilizadas em bancos de energia, lanternas e outros dispositivos.Sua compatibilidade garante que seus projetos que usam essas baterias populares sejam seguros e eficientes.

Bancos de energia

Os bancos de energia geralmente dependem de células de íons de lítio, e o TP4056 é uma opção confiável para gerenciar suas necessidades de cobrança.Com seus recursos, ele pode ajudar a prolongar a vida útil das baterias usadas em bancos de energia.

Usado com 5V Booster para alimentar os projetos Arduino

Quando combinado com um reforço de 5V, o TP4056 se torna uma excelente opção para projetos baseados em Arduino.Ele permite carregar uma bateria e usá -la como uma fonte de energia estável para o seu microcontrolador e outros componentes, garantindo uma operação consistente para seus eletrônicos de bricolage.

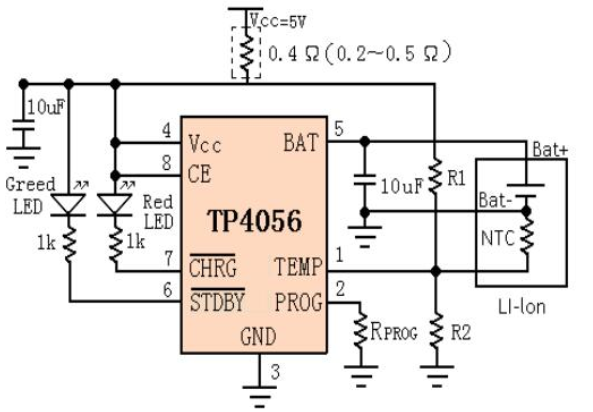

Aplicações de circuito típico do TP4056

O módulo TP4056 foi projetado para fornecer uma corrente de carregamento de 1A por padrão.No entanto, se o seu aplicativo exigir um nível de corrente diferente, você poderá modificá -lo alterando o resistor rotulado RPROG (R3 no módulo).Isso oferece a flexibilidade de ajustar o processo de carregamento para atender às suas necessidades específicas.Para obter orientações mais detalhadas sobre isso, você pode consultar a folha de dados para o TP4056.

Depois que a bateria de lítio está totalmente carregada, o módulo para de carregar automaticamente.Nesse ponto, o indicador de LED vermelho apaga e o LED verde acende, sinalizando que a bateria está totalmente carregada e pronta para uso.Esse indicador visual facilita o monitoramento do processo de carregamento sem ferramentas adicionais.

O módulo também foi projetado para conectar a bateria carregada ao circuito ou carga que precisa ser alimentada.À medida que a bateria alimenta a carga, o módulo monitora continuamente sua tensão.Se a tensão da bateria cair abaixo de 3,7V, o módulo desconectará a bateria da carga.Esse recurso ajuda a proteger a bateria contra excessos de alta, o que pode afetar seu desempenho ou longevidade.O processo é perfeito, permitindo que seu circuito opere com segurança e eficiência.

Casos de uso adequados para TP4056

É ideal para carregar células 18650 e outras baterias de 3,7V devido à sua capacidade de fornecer 4.2V.Como requer apenas alguns componentes externos, pode ser usado em aplicativos portáteis.Telefones celulares, tablets, laptops, câmeras, bancos de energia e uma variedade de outros aparelhos eletrônicos consomem baterias;Portanto, este módulo é usado para carregá -los.Este módulo também pode ser utilizado com uma porta USB e um adaptador de parede.

Instruções para usar TP4056

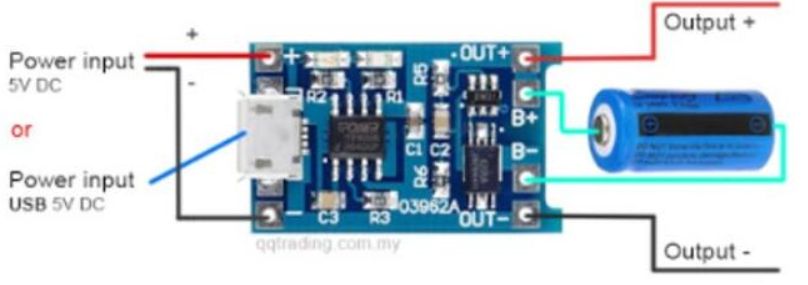

O módulo TP4056 é alimentado por uma fonte de 5V de um cabo micro USB ou das almofadas IN+ e de solda.Para que o carregador carregue corretamente uma bateria conectada nos terminais de saída, é necessária uma corrente de pelo menos 1A.Conecte as conexões B+ e B à célula que você deseja carregar.A energia da bateria é fornecida através do Out+ e Out-Pads.Como resultado, se você estiver executando uma carga, poderá anexá -la a essas duas almofadas.Mas lembre -se de desconectar a carga do módulo se você estiver carregando uma célula.

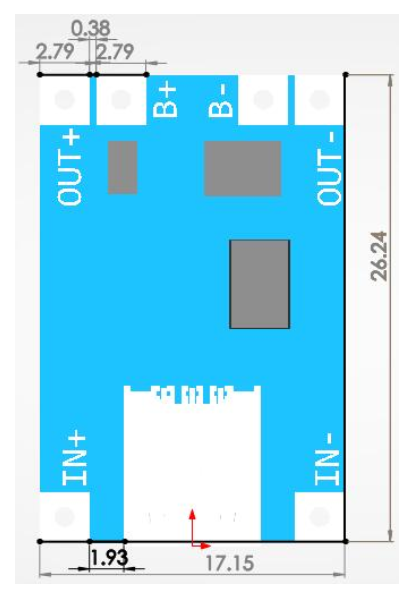

Dimensões de TP4056
