CasaProdutosConectores, interconexõesConectores retangulares - cabeçalhos, pinos masculinos09350043004
09350043004 Image
09350043004 Image - 1
A imagem é apenas para referência. Por favor, consulte as especificações para detalhes do produto.
Compartilhar
 Favorito
OPçãO EXPRESSA
Método de pagamento

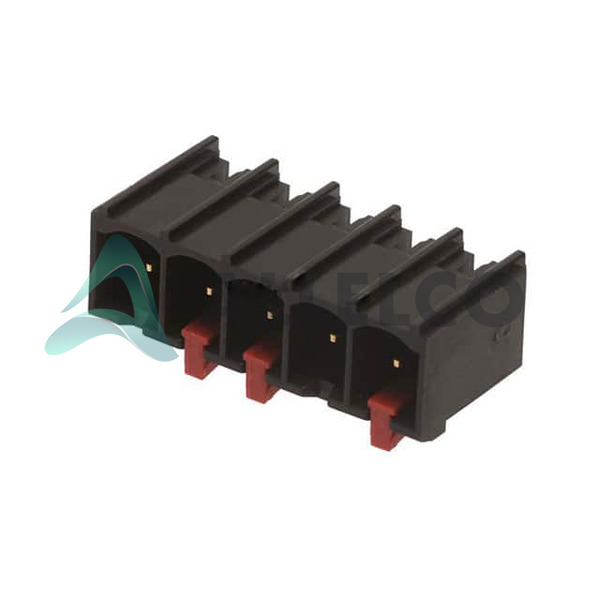

09350043004 - HARTING

Fabricante Modelo do Produto
09350043004
Fabricante
HARTING
Allelco Modelo do Produto
98D-09350043004
garantia
1 ano de garantia Allelco - Descubra mais
Descrição das peças
CONN HEADER VERT 5POS 5.08MM
Embalagem
Bulk
Ficha de dados
1.09350043004.pdf ...

Obsolescência PCN/ EOL

0935004300(3,4) 11/Oct/2017.pdf

Folha de dados HTML

09350043004 Datasheet.pdf
Estado de RoHS
ROHS3 compatível
Comparar
Nossa certificação
Disponível: 43676

Os campos necessários são indicados por um asterisco (*)
Envie o RFQ, responderemos imediatamente.

Quantidade
OPçãO EXPRESSA
Método de pagamento
Nossa certificação

Especificações

Especificações técnicas 09350043004
HARTING - 09350043004 Especificações técnicas, atributos, parâmetros e peças com especificações semelhantes ao HARTING - 09350043004

Atributo do Produto Valor do Atributo
Fabricante HARTING
Regime de tensão 24V
terminação Solder
Estilo Board to Cable/Wire
Shrouding Shrouded - 4 Wall
Série Han® PushPull
Espaçamento entre linhas - Acoplamento -
Pitch - Mating 0.200" (5.08mm)
Pacote Bulk
Comprimento total do contato -
Temperatura de operação -40°C ~ 70°C
Numero de linhas 1
Número de posições Loaded All
Número de posições 5
Tipo de montagem Through Hole
Material de flamabilidade UL94 V-0
Acoplado Stacking Heights -
Diferencial de Transmissão de Dados Thermoplastic
Atributo do Produto Valor do Atributo
Altura de isolamento 0.516" (13.11mm)
Cor de isolamento Black
Proteção de entrada -
Características -
Tipo de fixação Push-Pull
Classificação atual (AMPS) 16A
Tipo de Contato Male Pin
Forma do contato Circular
material de contato -
Comprimento do contato - Pós 0.138" (3.50mm)
Comprimento do contato - Acoplamento -
Espessura de acabamento de contato - Pós -
Espessura de acabamento de contato - Acoplamento -
Concluir contato - Post -
Acabamento de contato - Acoplamento -
Tipo de conector Insert
aplicações -

Classificações ambientais e de exportação

ATRIBUTO DESCRIçãO
Estado de RoHS ROHS3 compatível
Nível de sensibilidade à umidade (MSL) 1 (Unlimited)
Status de alcance REACH Unaffected
ECCN EAR99
HTSUS 8536.69.4040

Peças com especificações semelhantes

As três partes à direita têm especificações semelhantes ao HARTING 09350043004

Atributo do Produto 09350043004 09350026001 09350043003 09350026002
Modelo do Produto 09350043004 09350026001 09350043003 09350026002
Fabricante HARTING HARTING HARTING HARTING
Numero de linhas 1 3 1 3
aplicações - - - -
Concluir contato - Post - Tin - Tin
Comprimento do contato - Acoplamento - 0.217" (5.50mm) - 0.217" (5.50mm)
Tipo de conector Insert Header Insert Header
Temperatura de operação -40°C ~ 70°C -40°C ~ 85°C -40°C ~ 70°C -40°C ~ 85°C
Espaçamento entre linhas - Acoplamento - 0.094" (2.40mm) - 0.094" (2.40mm)
Forma do contato Circular Circular Circular Circular
Número de posições Loaded All All All All
Proteção de entrada - - - -
Características - Board Guide - Board Guide
Diferencial de Transmissão de Dados Thermoplastic Polyamide (PA), Nylon Thermoplastic Polyamide (PA), Nylon
Classificação atual (AMPS) 16A 2.5A 16A 2.5A
Comprimento total do contato - - - -
Pitch - Mating 0.200" (5.08mm) 0.118" (3.00mm) 0.200' (5.08mm) 0.118" (3.00mm)
Espessura de acabamento de contato - Acoplamento - - - -
Shrouding Shrouded - 4 Wall Shrouded - 4 Wall Shrouded - 4 Wall Shrouded - 4 Wall
Tipo de Contato Male Pin Male Pin Male Pin Male Pin
material de contato - Copper Alloy - Copper Alloy
Tipo de fixação Push-Pull Push-Pull Push-Pull Push-Pull
Comprimento do contato - Pós 0.138" (3.50mm) 0.181" (4.60mm) 0.168' (4.27mm) 0.181" (4.60mm)
terminação Solder Solder Solder Solder
Regime de tensão 24V 50V 24V 50V
Tipo de montagem Through Hole Through Hole, Right Angle Through Hole, Right Angle Through Hole
Acabamento de contato - Acoplamento - Gold - Gold
Acoplado Stacking Heights - - - -
Material de flamabilidade UL94 V-0 UL94 V-0 UL94 V-0 UL94 V-0
Cor de isolamento Black Black Black Black
Estilo Board to Cable/Wire - Board to Cable/Wire -
Espessura de acabamento de contato - Pós - - - -
Número de posições 5 10 5 10
Pacote Bulk Tray Bulk Bulk
Série Han® PushPull Han® PushPull Han® PushPull Han® PushPull
Altura de isolamento 0.516" (13.11mm) 0.764" (19.40mm) 0.410' (10.41mm) 0.764" (19.40mm)

09350043004 PDF da folha de dados

Faça o download do 09350043004 PDF Datahets e HARTING Documentation para 09350043004 - HARTING.

Obsolescência PCN/ EOL
0935004300(3,4) 11/Oct/2017.pdf
Folha de dados HTML
09350043004 Datasheet.pdf
