CasaProdutosConectores, interconexõesConectores retangulares - cabeçalhos, pinos masculinosS9B-PH-SM4-TB(LF)(SN)

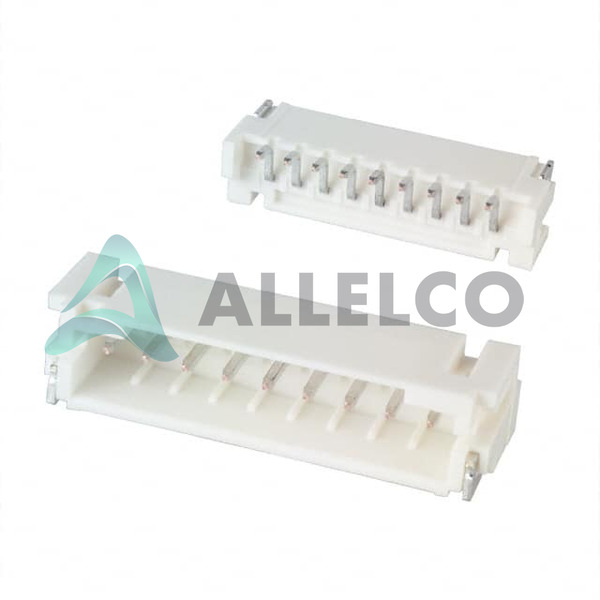

S9B-PH-SM4-TB(LF)(SN) Image
S9B-PH-SM4-TB(LF)(SN) Image - 1
A imagem é apenas para referência. Por favor, consulte as especificações para detalhes do produto.
Compartilhar
 Favorito
OPçãO EXPRESSA
Método de pagamento

S9B-PH-SM4-TB(LF)(SN) - JST Sales America Inc.

Fabricante Modelo do Produto
S9B-PH-SM4-TB(LF)(SN)
Fabricante
JST
Allelco Modelo do Produto
98D-S9B-PH-SM4-TB(LF)(SN)
garantia
1 ano de garantia Allelco - Descubra mais
Descrição das peças
CONN HEADER SMD R/A 9POS 2MM
Embalagem
Tape & Reel (TR)
Ficha de dados
1.S9B-PH-SM4-TB(L.pdf ...

Folhas de dados

PH Series Datasheet.pdf
Estado de RoHS
Em conformidade com a RoHS
Comparar
Nossa certificação
Disponível: 21363
  • Preço Unitário: $0.318
  • Subtotal: $0.00

Quer um preço melhor?
Adicionar ao carrinho e Enviar RFQ Agora, entraremos em contato com você imediatamente.

Quantidade Preço Unitário Preço Subtotal
1+ $0.318 $0.32
10+ $0.259 $2.59
30+ $0.234 $7.02
100+ $0.203 $20.30
500+ $0.181 $90.50
1000+ $0.173 $173.00
Os preços acima não incluem impostos e taxas de frete, que serão calculados na página de ordem.
OPçãO EXPRESSA
Método de pagamento
Nossa certificação

Especificações

Especificações técnicas S9B-PH-SM4-TB(LF)(SN)
JST Sales America Inc. - S9B-PH-SM4-TB(LF)(SN) Especificações técnicas, atributos, parâmetros e peças com especificações semelhantes ao JST Sales America Inc. - S9B-PH-SM4-TB(LF)(SN)

Atributo do Produto Valor do Atributo
Fabricante JST
Regime de tensão 100V
terminação Solder
Estilo Board to Cable/Wire
Shrouding Shrouded - 4 Wall
Série PH
Espaçamento entre linhas - Acoplamento -
Pitch - Mating 0.079' (2.00mm)
Pacote Tape & Reel (TR)
Comprimento total do contato -
Temperatura de operação -25°C ~ 85°C
Numero de linhas 1
Número de posições Loaded All
Número de posições 9
Tipo de montagem Surface Mount, Right Angle
Material de flamabilidade UL94 V-0
Acoplado Stacking Heights -
Diferencial de Transmissão de Dados Polyamide (PA6T), Nylon 6T
Atributo do Produto Valor do Atributo
Altura de isolamento 0.217' (5.51mm)
Cor de isolamento Natural
Proteção de entrada -
Características Solder Retention
Tipo de fixação Detent Lock
Classificação atual (AMPS) 2A
Tipo de Contato Male Pin
Forma do contato Square
material de contato Copper Alloy
Comprimento do contato - Pós -
Comprimento do contato - Acoplamento 0.130' (3.30mm)
Espessura de acabamento de contato - Pós -
Espessura de acabamento de contato - Acoplamento -
Concluir contato - Post Tin
Acabamento de contato - Acoplamento Tin
Tipo de conector Header
Número do produto base S9B-PH-S
aplicações -

Classificações ambientais e de exportação

ATRIBUTO DESCRIçãO
Estado de RoHS Em conformidade com a RoHS
Nível de sensibilidade à umidade (MSL) 1 (Unlimited)
ECCN EAR99
HTSUS 8536.69.4040

Peças com especificações semelhantes

As três partes à direita têm especificações semelhantes ao JST Sales America Inc. S9B-PH-SM4-TB(LF)(SN)

Atributo do Produto S9B-ZR-SM4A-TF(LF)(SN) S9B-ZR-SM2-TF(LF)(SN)(P) S9B-PH-K-S(LF)(SN) S9B-XH-A-1(LF)(SN)
Modelo do Produto S9B-ZR-SM4A-TF(LF)(SN) S9B-ZR-SM2-TF(LF)(SN)(P) S9B-PH-K-S(LF)(SN) S9B-XH-A-1(LF)(SN)
Fabricante JST Sales America Inc. JST Sales America Inc. JST Sales America Inc. JST Sales America Inc.
Tipo de fixação - - - -
Comprimento do contato - Pós - - - -
Classificação atual (AMPS) - - - -
Pacote - Tape & Reel (TR) Tube Tape & Reel (TR)
Numero de linhas - - - -
Acoplado Stacking Heights - - - -
Espessura de acabamento de contato - Pós - - - -
Cor de isolamento - - - -
Espessura de acabamento de contato - Acoplamento - - - -
terminação - - - -
Shrouding - - - -
Tipo de conector - - - -
Diferencial de Transmissão de Dados - - - -
Estilo - - - -
Temperatura de operação - -40°C ~ 85°C 0°C ~ 70°C -40°C ~ 85°C
Comprimento do contato - Acoplamento - - - -
aplicações - - - -
Proteção de entrada - - - -
Altura de isolamento - - - -
Concluir contato - Post - - - -
Características - - - Simultaneous Sampling
Regime de tensão - - - -
Comprimento total do contato - - - -
Tipo de montagem - Surface Mount Through Hole Surface Mount
Número de posições Loaded - - - -
Material de flamabilidade - - - -
Pitch - Mating - - - -
Espaçamento entre linhas - Acoplamento - - - -
Número do produto base - DAC34H84 MAX500 ADS62P42
Tipo de Contato - - - -
material de contato - - - -
Número de posições - - - -
Série - - - -
Acabamento de contato - Acoplamento - - - -
Forma do contato - - - -

S9B-PH-SM4-TB(LF)(SN) PDF da folha de dados

Faça o download do S9B-PH-SM4-TB(LF)(SN) PDF Datahets e JST Sales America Inc. Documentation para S9B-PH-SM4-TB(LF)(SN) - JST Sales America Inc..

Folhas de dados
PH Series Datasheet.pdf
