CasaProdutosProdutos semicondutores discretosTransistores - FETs, MOSFETs - SingleSTP100N10F7

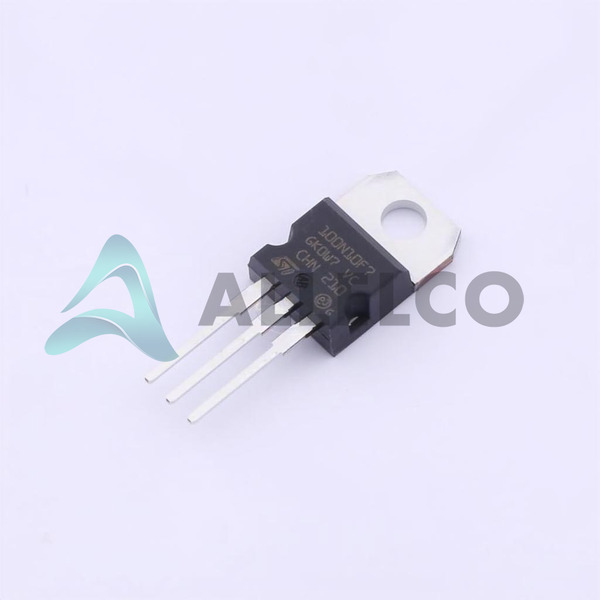

STP100N10F7 Image
STP100N10F7 Image - 1STP100N10F7 Image - 2
A imagem é apenas para referência. Por favor, consulte as especificações para detalhes do produto.
Compartilhar
 Favorito
OPçãO EXPRESSA
Método de pagamento

STP100N10F7 - STMicroelectronics

Fabricante Modelo do Produto
STP100N10F7
Fabricante
STMicroelectronics
Allelco Modelo do Produto
32D-STP100N10F7
garantia
1 ano de garantia Allelco - Descubra mais
Descrição das peças
MOSFET N CH 100V 80A TO-220
Embalagem
TO-220
Ficha de dados
1.STP100N10F7.pdf ...

Folhas de dados

STx100N10F7 DataSheet.pdf

Design/especificação PCN

Mult Dev Adv Material Notice 8/Apr/2019.pdf
Estado de RoHS
ROHS3 compatível
Comparar
Nossa certificação
Disponível: 21187
  • Preço Unitário: $1.624
  • Subtotal: $0.00

Quer um preço melhor?
Adicionar ao carrinho e Enviar RFQ Agora, entraremos em contato com você imediatamente.

Quantidade Preço Unitário Preço Subtotal
1+ $1.624 $1.62
10+ $1.403 $14.03
30+ $1.213 $36.39
100+ $1.071 $107.10
500+ $1.007 $503.50
1000+ $0.979 $979.00
Os preços acima não incluem impostos e taxas de frete, que serão calculados na página de ordem.
OPçãO EXPRESSA
Método de pagamento
Nossa certificação

Especificações

Especificações técnicas STP100N10F7
STMicroelectronics - STP100N10F7 Especificações técnicas, atributos, parâmetros e peças com especificações semelhantes ao STMicroelectronics - STP100N10F7

Atributo do Produto Valor do Atributo
Fabricante STMicroelectronics
VGS (th) (Max) @ Id 4.5V @ 250µA
Vgs (Max) ±20V
Tecnologia MOSFET (Metal Oxide)
Embalagem do dispositivo fornecedor TO-220
Série DeepGATE™, STripFET™ VII
RDS ON (Max) @ Id, VGS 8mOhm @ 40A, 10V
Dissipação de energia (Max) 150W (Tc)
Caixa / Gabinete TO-220-3
Pacote Tube
Atributo do Produto Valor do Atributo
Temperatura de operação -55°C ~ 175°C (TJ)
Tipo de montagem Through Hole
Capacitância de Entrada (Ciss) (Max) @ Vds 4369 pF @ 50 V
Carga de Porta (Qg) (Max) @ Vgs 61 nC @ 10 V
Tipo FET N-Channel
Característica FET -
Voltagem da unidade (Rds máximo ligado, Rds mínimo ligado) 10V
Escorra a tensão de fonte (Vdss) 100 V
Corrente - Drenagem Contínua (Id) @ 25 ° C 80A (Tc)
Número do produto base STP100

Classificações ambientais e de exportação

ATRIBUTO DESCRIçãO
Estado de RoHS ROHS3 compatível
Nível de sensibilidade à umidade (MSL) 1 (Unlimited)
Status de alcance REACH Unaffected
ECCN EAR99

Peças com especificações semelhantes

As três partes à direita têm especificações semelhantes ao STMicroelectronics STP100N10F7

Atributo do Produto STP100N10F7 STP100NF04 STP100N8F6 STP100N6F7
Modelo do Produto STP100N10F7 STP100NF04 STP100N8F6 STP100N6F7
Fabricante STMicroelectronics STMicroelectronics STMicroelectronics STMicroelectronics
VGS (th) (Max) @ Id 4.5V @ 250µA 4V @ 250µA 4V @ 250µA 4V @ 250µA
Característica FET - - - -
Carga de Porta (Qg) (Max) @ Vgs 61 nC @ 10 V 150 nC @ 10 V 100 nC @ 10 V 30 nC @ 10 V
Escorra a tensão de fonte (Vdss) 100 V 40 V 80 V 60 V
Vgs (Max) ±20V ±20V ±20V ±20V
Embalagem do dispositivo fornecedor TO-220 TO-220 TO-220 TO-220
Tipo FET N-Channel N-Channel N-Channel N-Channel
Voltagem da unidade (Rds máximo ligado, Rds mínimo ligado) 10V 10V 10V 10V
Tipo de montagem Through Hole Through Hole Through Hole Through Hole
Temperatura de operação -55°C ~ 175°C (TJ) -55°C ~ 175°C (TJ) -55°C ~ 175°C (TJ) -55°C ~ 175°C (TJ)
Número do produto base STP100 STP100 STP100 STP100
Corrente - Drenagem Contínua (Id) @ 25 ° C 80A (Tc) 120A (Tc) 100A (Tc) 100A (Tc)
Tecnologia MOSFET (Metal Oxide) MOSFET (Metal Oxide) MOSFET (Metal Oxide) MOSFET (Metal Oxide)
Série DeepGATE™, STripFET™ VII Automotive, AEC-Q101, STripFET™ II STripFET™ F6 STripFET™ F7
Pacote Tube Tube Tube Tube
Dissipação de energia (Max) 150W (Tc) 300W (Tc) 176W (Tc) 125W (Tc)
RDS ON (Max) @ Id, VGS 8mOhm @ 40A, 10V 4.6mOhm @ 50A, 10V 9mOhm @ 50A, 10V 5.6mOhm @ 50A, 10V
Capacitância de Entrada (Ciss) (Max) @ Vds 4369 pF @ 50 V 5100 pF @ 25 V 5955 pF @ 25 V 1980 pF @ 25 V
Caixa / Gabinete TO-220-3 TO-220-3 TO-220-3 TO-220-3

STP100N10F7 PDF da folha de dados

Faça o download do STP100N10F7 PDF Datahets e STMicroelectronics Documentation para STP100N10F7 - STMicroelectronics.

Folhas de dados
STx100N10F7 DataSheet.pdf
Design/especificação PCN
Mult Dev Adv Material Notice 8/Apr/2019.pdf
Montagem/origem PCN
New Molding Compound 13/Sep/2019.pdf
