Guia do resistor de 4,7 kΩ: código de cores, usos, testes e comparação de valores

Um resistor de 4,7 kΩ é uma peça eletrônica comum usada para controlar a corrente e definir a tensão em circuitos.Este artigo explica o que significa o valor, como ler suas faixas de cores e quais são suas principais especificações.Ele também mostra onde é normalmente usado, como sinais pull-up e pull-down, controle de transistor e divisores de tensão.Você também aprenderá como verificá-lo usando um multímetro e como ele se compara aos resistores de 10 kΩ e 47 kΩ.

Catálogo

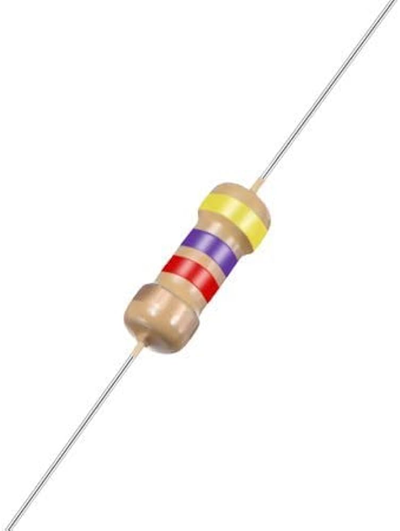

Figura 1. Resistor Axial de 4,7 kΩ

O que é um resistor de 4,7 kΩ?

Um resistor de 4,7 kΩ é um resistor com valor de resistência de 4.700 ohms (Ω).O “kΩ” significa quilo-ohms, então 4,7 kΩ = 4,7 × 1.000 Ω = 4.700 Ω.Em um circuito, esse valor é comumente usado para reduzir a corrente a um nível mais seguro ou para definir um nível de tensão em um nó.Ajuda a manter os sinais estáveis, controlando a quantidade de corrente que pode fluir através de um caminho.Em termos simples, um resistor de 4,7 kΩ é um valor padrão usado para controlar a corrente ou moldar a tensão sem deixar o circuito consumir muito.

Especificações elétricas de um resistor de 4,7 kΩ

Um resistor de 4,7 kΩ pode ser fabricado em vários tipos e tamanhos, portanto suas especificações variam de acordo com a série e o fabricante.A tabela abaixo lista especificações comuns e mensuráveis ​​que você verá nas planilhas de dados.

Especificações	Faixa Típica
Nominal resistência	4,7 kΩ (4.700 Ah)
Tolerância	±0,1%, ±0,5%, ±1%, ±2%, ±5%
Classificação de potência (axial)	1/8 W, 1/4 W, 1/2 W, 1 W, 2 W
Classificação de potência (SMD)	1/20 W, 1/16 W, 1/10 W, 1/8 W, 1/4 W
Temperatura coeficiente (TCR)	25, 50, 100, 200, 300 ppm/°C
Operando faixa de temperatura	−55°C a +155°C (varia de acordo com o tipo)
Máximo de trabalho tensão	~50 V a 500 V (depende do pacote/potência)
Sobrecarga máxima tensão	Maior que tensão de trabalho (dependente da série)
Tamanho do pacote (SMD)	0201, 0402, 0603, 0805, 1206, 1210
Tamanho do corpo (axial)	Depende de potência (corpo mais longo para maior W)
Resistor tecnologia	Filme grosso, filme fino, filme metálico, fio enrolado
Longo prazo estabilidade	por exemplo, ±(0,2% a 1%) acima de 1.000 horas (dependendo do tipo)
Ruído (relativo)	Abaixe metal/filme fino, maior em alguns filmes espessos
Tensão coeficiente	Normalmente baixo;especificado mais em tipos de precisão
Umidade / classificação ambiental	Varia (de uso geral a séries de alta confiabilidade)

Código de cores do resistor de 4,7 kΩ

Muitos resistores de 4,7 kΩ usam faixas coloridas para que você possa identificar o valor rapidamente.A contagem de bandas (4, 5 ou 6) altera principalmente quantos dígitos são mostrados e se informações extras como coeficiente de temperatura são incluídas.

Código de cores de 4 bandas

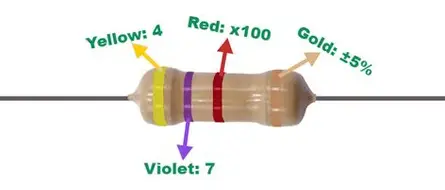

Figura 2. Código de cores de 4,7 kΩ de 4 bandas

Banda Posição	Cor	Significado	Valor
1ª banda	Amarelo	1º dígito	4
2ª banda	Violeta	2º dígito	7
3ª banda	Vermelho	Multiplicador	×100 (10²)
4ª banda	Ouro	Tolerância	±5%

As duas primeiras bandas dão o número 47. A terceira banda (vermelha) significa multiplicar por 100, então 47 × 100 = 4.700 Ω.Isso é 4,7 kΩ.A faixa dourada mostra que a resistência pode variar em ±5% do valor declarado.

Código de cores de 5 bandas

Um resistor de 5 bandas adiciona um dígito extra, então o valor usa três dígitos significativos antes do multiplicador.Isso é comumente usado para peças com tolerâncias mais restritas.

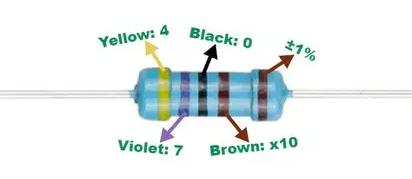

Figura 3. Código de cores de 4,7 kΩ de 5 bandas

Banda Posição	Cor	Significado	Valor
1ª banda	Amarelo	1º dígito	4
2ª banda	Violeta	2º dígito	7
3ª banda	Preto	3º dígito	0
4ª banda	Marrom	Multiplicador	×10 (10¹)
5ª banda	Marrom	Tolerância	±1%

As três primeiras bandas formam 470. A banda multiplicadora (marrom) significa ×10, então 470 × 10 = 4.700 Ω.Isso equivale a 4,7 kΩ.A última faixa (marrom) indica tolerância de ±1%, que geralmente é mais precisa do que peças comuns de 4 bandas.

Código de cores de 6 bandas

Um resistor de 6 bandas inclui uma banda de coeficiente de temperatura (tempco) além da tolerância.Isso é útil quando você se preocupa com a estabilidade dos valores conforme a temperatura muda.

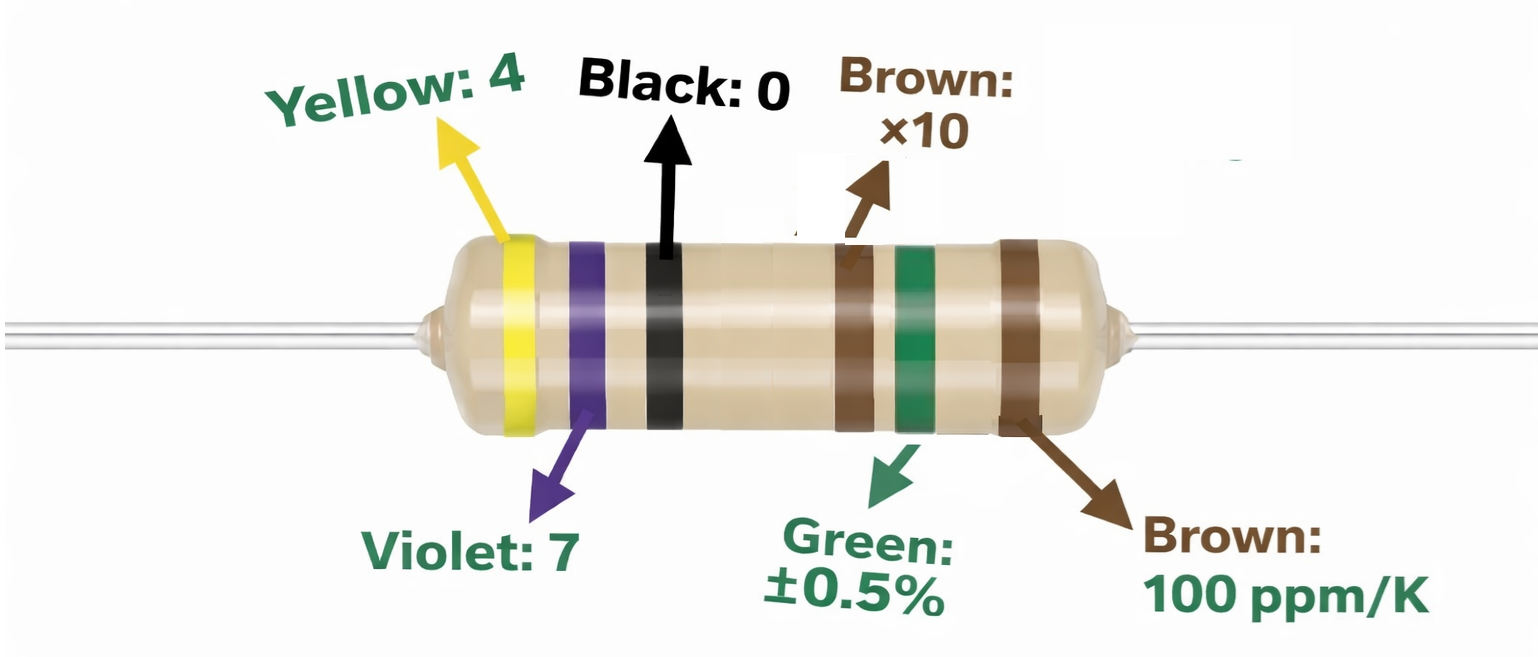

Figura 4. Código de cores de 4,7 kΩ de 6 bandas

Banda Posição	Cor	Significado	Valor
1ª banda	Amarelo	1º dígito	4
2ª banda	Violeta	2º dígito	7
3ª banda	Preto	3º dígito	0
4ª banda	Marrom	Multiplicador	×10 (10¹)
5ª banda	Verde	Tolerância	±0,5%
6ª banda	Marrom	Tempco	100 ppm/°C

A faixa verde significa que o resistor pode variar em ±0,5% de 4,7 kΩ.A faixa marrom tempco significa que a resistência muda cerca de 100 ppm/°C, o que é 0,01% por °C (porque 100 ppm = 100/1.000.000).Valores mais baixos de ppm/°C geralmente significam melhor estabilidade quando as temperaturas sobem ou descem.É por isso que resistores de 6 bandas são frequentemente usados ​​onde a resistência consistente é importante em relação à temperatura.

Aplicações de um resistor de 4,7 kΩ

Um resistor de 4,7 kΩ é um valor “médio” que se adapta a muitos projetos práticos, especialmente em torno de sinais lógicos e circuitos de pequenos sinais.Abaixo estão as formas comuns de uso em circuitos.

1. Resistor pull-up para entradas digitais

Um pull-up de 4,7 kΩ ajuda uma entrada digital a ler um HIGH limpo quando a chave ou saída está aberta.Ele fornece um pull-up forte o suficiente para combater pequenos ruídos, mas ainda mantém a corrente razoável quando a linha é puxada para BAIXO.Este valor é amplamente visto nas entradas do microcontrolador e nas saídas de dreno aberto.Também é comum em linhas de sinal compartilhadas onde a estabilidade é importante.

2. Resistor pull-down para estado BAIXO estável

Um pull-down de 4,7 kΩ mantém um sinal em BAIXO quando nada o está acionando.Isso evita entradas “flutuantes” que podem mudar de estado aleatoriamente.É frequentemente usado com botões, saídas de sensores e pinos de habilitação.O valor é forte o suficiente para definir um nível claro sem tornar o circuito pesado.

3. Polarização de transistor em estágios de pequenos sinais

Nas seções do driver BJT ou MOSFET, 4,7 kΩ é frequentemente usado para definir um caminho de polarização para um nó base/porta.Ajuda a controlar a intensidade com que um sinal de controle aciona a entrada do transistor.Muitos o escolhem quando desejam um caminho de controle firme sem corrente de acionamento excessiva.Também ajuda a evitar que a entrada permaneça carregada quando o sinal de condução é desconectado.

4. Divisor de tensão para nós de referência ou detecção

Um resistor de 4,7 kΩ é comumente emparelhado com outro resistor para formar um divisor para uma tensão de nó previsível.É usado para escala de entrada, configuração de referência e circuitos de leitura de sensores.O valor é prático porque não necessita de componentes muito grandes e ainda mantém a corrente do divisor moderada.Também é fácil combinar muitos valores de resistores padrão.

5. Amortecimento da linha de sinal ou carga leve

Em alguns caminhos de sinal, 4,7 kΩ é usado como uma carga leve para reduzir flutuações indesejadas ou para moldar o comportamento de um nó.Pode ajudar a acalmar a captação de pequenos ruídos em linhas de alta impedância.Isso é comum em entradas analógicas e entradas de comparador.O objetivo é um nó mais estável sem transformá-lo em uma carga pesada.

Como testar um resistor de 4,7 kΩ usando um multímetro?

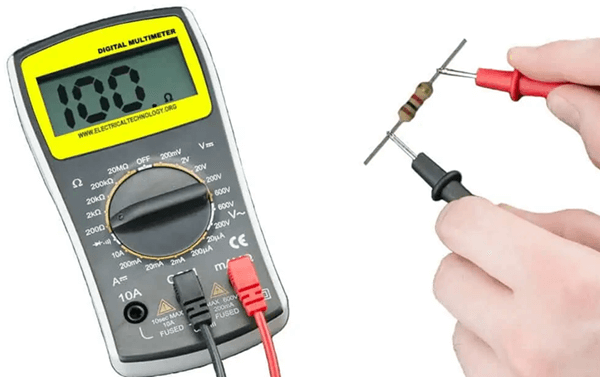

Figura 5. Medindo um resistor usando um multímetro digital

Uma verificação rápida do multímetro confirma se um resistor está próximo do valor esperado.Isso é útil ao solucionar problemas ou classificar peças.

Etapa 1: configure o multímetro corretamente

Ligue o multímetro e coloque-o no modo de resistência (Ω).Se o seu medidor for de faixa manual, selecione uma faixa acima de 4,7 kΩ, como 20 kΩ.Certifique-se de que as pontas de prova estejam conectadas às portas corretas (COM e Ω).Toque brevemente as pontas das sondas para ver se o medidor responde normalmente.

Passo 2: Isole o resistor antes de medir

Para uma leitura mais precisa, o resistor deve ser medido fora do circuito.Se ainda estiver soldado em uma placa, outras peças podem criar caminhos paralelos que alteram a leitura.Se a remoção não for possível, levante uma perna do resistor para que ele não fique mais totalmente conectado.Esta etapa evita leituras falsas que parecem muito baixas.

Passo 3: Meça o valor da resistência

Segure uma ponta de prova em cada terminal do resistor.Mantenha contato constante para que o valor não salte devido a má conexão.Leia a resistência exibida e observe se ela está próxima de 4,70 kΩ.Um pequeno desvio é normal dependendo da tolerância do resistor.

Passo 4: Julgue o resultado usando um intervalo esperado

Compare a leitura com a tolerância do resistor, se você souber disso.Para uma peça comum de ±5%, a faixa normal é de cerca de 4,465 kΩ a 4,935 kΩ.Para uma parte de ±1%, a faixa normal é de cerca de 4,653 kΩ a 4,747 kΩ.Se o medidor mostrar OL (linha aberta) ou um valor muito fora da faixa esperada, o resistor pode estar danificado ou a configuração da medição pode estar errada.

Comparando resistores de 4,7 kΩ vs 10 kΩ vs 47 kΩ

Esses três valores são frequentemente usados para os mesmos “trabalhos” (como pull-ups, caminhos de polarização e divisores), mas se comportam de maneira diferente porque a resistência altera a corrente e a carga.A tabela abaixo mostra diferenças elétricas práticas e quando cada valor normalmente é escolhido.

Recursos	4,7 kΩ	10 kΩ	47 kΩ
Atual às 5 V (I = V/R)	1,06 mA	0,50 mA	0,106 mA
Atual às 12 V	2,55 mA	1,20 mA	0,255 mA
Resistência proporção para 4,7 kΩ	1×	2,13× maior	10× maior
Queda de tensão através do resistor em 1 mA	4,7V	10V	47V
Dissipação de energia a 5 V (P = V²/R)	5,32 mW	2,50 mW	0,53 mW
Poder dissipação em 12 V	30,6 mW	14,4 mW	3,06 mW
Hora RC constante com capacitor de 100 nF	0,47ms	1,00ms	4,70ms
Corte RC frequência com 100 nF (fc = 1/2πRC)	339Hz	159Hz	33,9Hz
Atual mudança por aumento de 1 V	0,213mA/V	0,100mA/V	0,0213mA/V
Saída contribuição de impedância no divisor	Baixo	Médio	Alto
Tempo de carregamento para 63% com 100 nF	0,47ms	1,00ms	4,70ms
Tempo de carregamento para ~99% (≈5τ)	2,35ms	5,00ms	23,5ms
ADC típico efeito de impedância da fonte	Erro mínimo	Aceitável erro	Perceptível erro possível
Sensibilidade à corrente de fuga (erro de fuga de 1 µA)	Erro de 0,47%	Erro de 1,0%	Erro de 4,7%
Relativo velocidade de estabilização do sinal	Rápido	Moderado	Lento

Conclusão

O resistor de 4,7 kΩ fornece uma resistência balanceada que funciona bem em muitos circuitos.Seu código de cores mostra seu valor e precisão, e um teste de multímetro confirma se ainda funciona corretamente.É frequentemente usado para manter sinais estáveis, controlar entradas de transistores e criar níveis de tensão fixos.Comparado com valores mais baixos ou mais altos, ele consome uma corrente moderada e permanece confiável, por isso é amplamente utilizado.
