Introdução aos Sistemas de Controle: Funcionamento, Tipos e Aplicações

Você usa sistemas de controle sempre que uma máquina mantém um valor estável automaticamente, como temperatura, velocidade ou nível.Este artigo explica o que é um sistema de controle, como suas partes funcionam juntas e como o feedback mantém a saída correta.Você também verá os principais tipos de sistemas e como eles se comportam em funcionamento.Usos, benefícios e limites comuns estão incluídos.

Catálogo

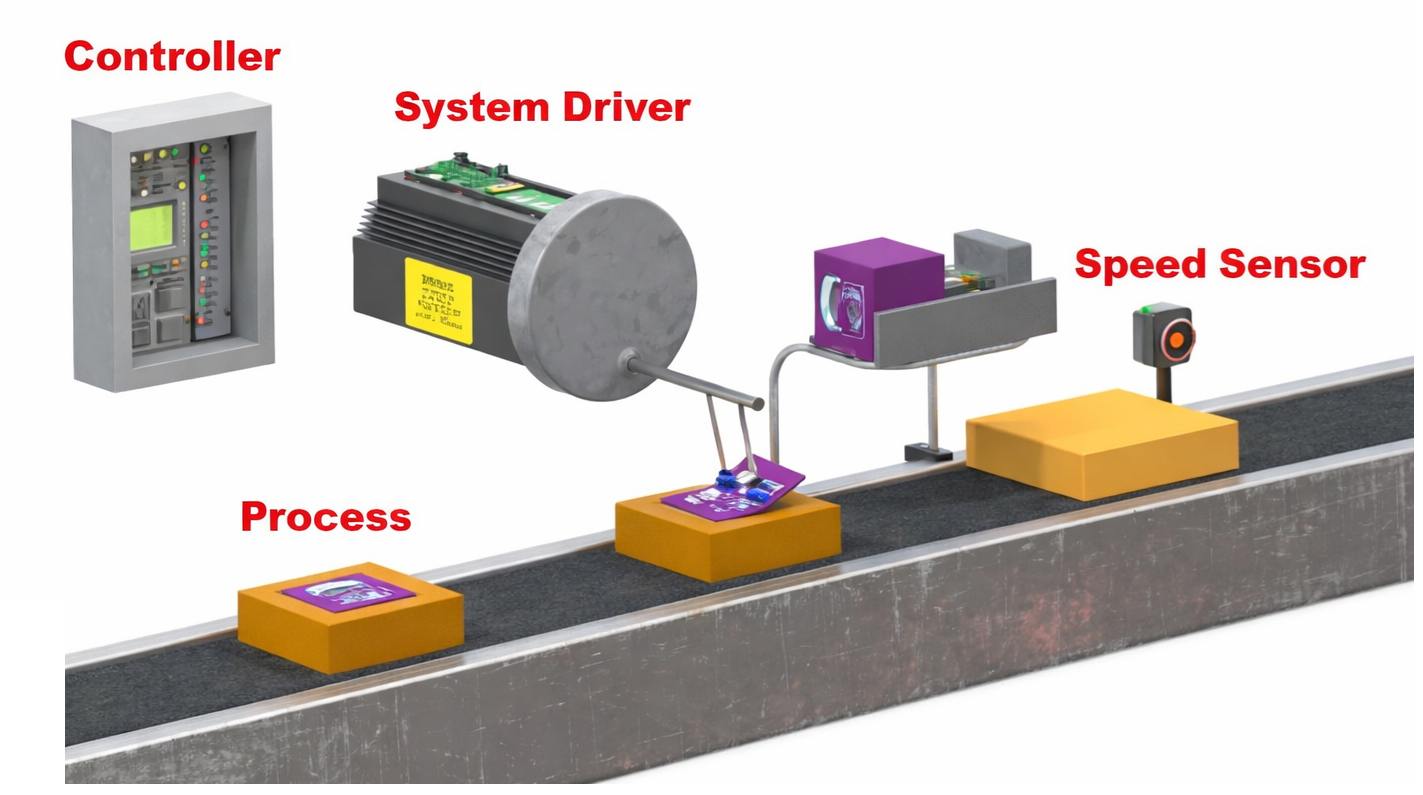

Figura 1. Exemplo de sistema de controle

O que é um sistema de controle?

Um sistema de controle é um sistema que mantém um valor medido próximo de um valor alvo desejado.Sua finalidade é ajustar automaticamente um processo para que a saída permaneça correta mesmo quando as condições mudam.Por exemplo, um termostato ambiente mantém a temperatura próxima do nível definido e um controle de cruzeiro de carro mantém o veículo em uma velocidade selecionada.Um controlador de nível do tanque de água também mantém a altura da água em uma marca escolhida.Em termos simples, um sistema de controle verifica e corrige continuamente uma variável para corresponder ao valor requerido.

Elementos Básicos de um Sistema de Controle

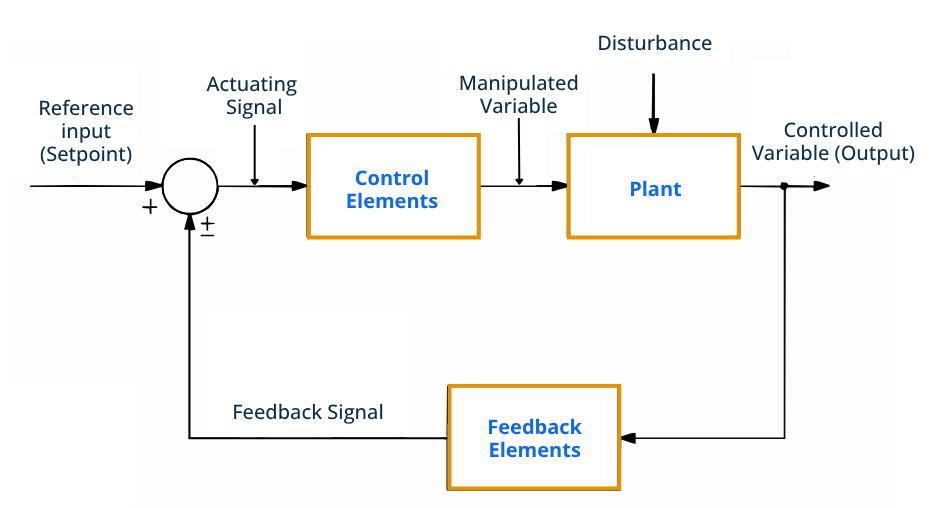

Figura 2. Diagrama de blocos do sistema de controle

Um sistema de controle é composto de diversas peças padronizadas, cada uma executando uma tarefa específica.

• Entrada de referência (ponto de ajuste)

Este é o valor desejado que o sistema tenta manter.Representa a condição alvo selecionada.O sistema sempre compara o valor real com esta referência.

• Sinal de atuação

Este é o sinal produzido após comparar os valores desejados e reais.Representa quanto ajuste é necessário.O sinal prepara o sistema para correção.

• Elementos de controle

Essas partes controlam o processo de tomada de decisão.Eles determinam a ação corretiva com base no sinal recebido.A saída desta etapa prepara o processo para ajuste.

• Variável manipulada

Esta é a quantidade ajustável enviada para o processo.A alteração deste valor influencia o resultado final.É a variável que o sistema pode variar diretamente.

• Planta

A planta é o processo que está sendo controlado.Ele produz o valor de saída final.O sistema visa manter esta produção no nível desejado.

• Perturbação

Esta é uma mudança indesejada que afeta o processo.Ele pode afastar a saída do valor desejado.O sistema deve compensar isso.

• Variável Controlada (Saída)

Este é o resultado real medido do processo.Mostra a condição atual do sistema.O objetivo é mantê-lo igual à entrada de referência.

• Elementos de feedback

Eles medem a saída e enviam informações de volta para verificação.Eles fornecem ao sistema a condição atual.Isto permite que a correção seja determinada.

• Sinal de Feedback

Esta é a informação retornada sobre o valor de saída.Representa a condição do processo.O sistema o utiliza para comparação.

Princípio de funcionamento do sistema de controle

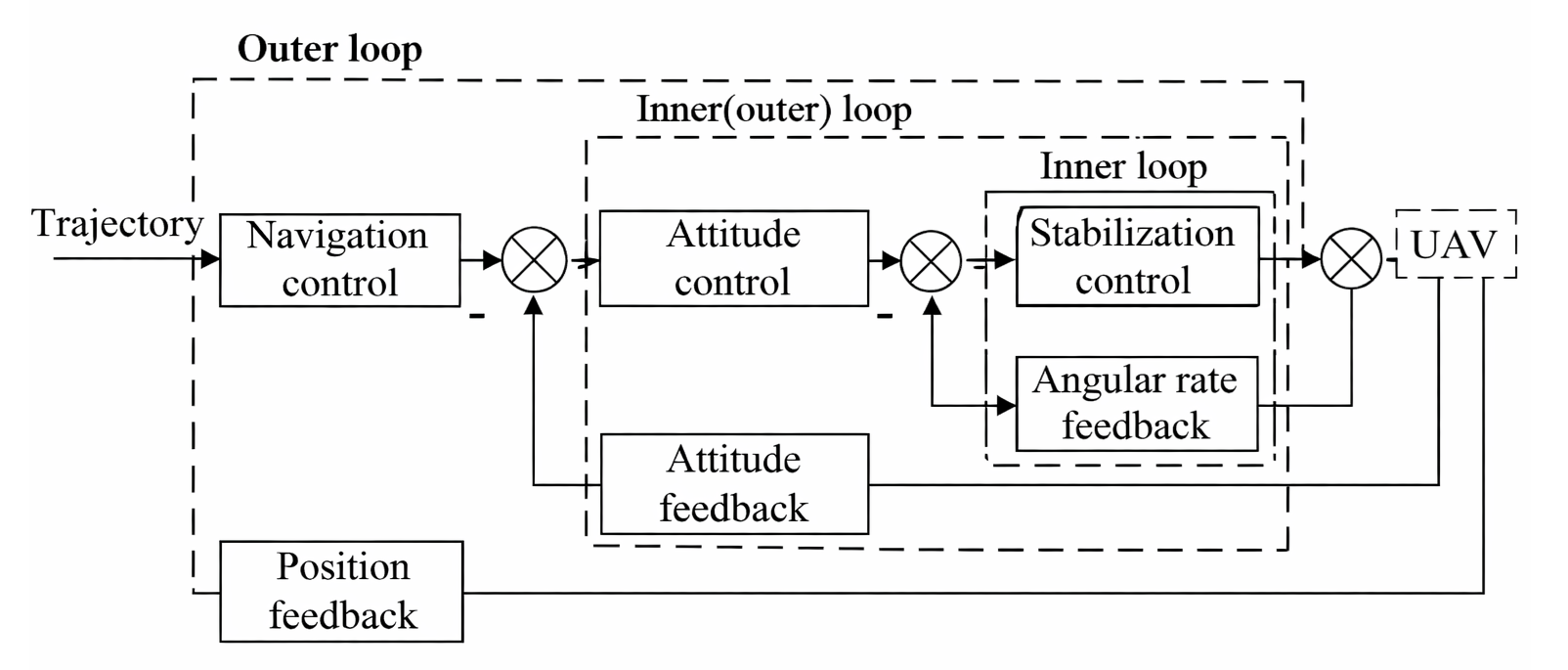

Figura 3. Princípio de Funcionamento do Sistema de Controle

O princípio de funcionamento de um sistema de controle começa com um valor de entrada desejado fornecido ao sistema.O sistema então compara esse valor com o valor de saída real.A diferença entre eles é chamada de sinal de erro.Se o erro existir, o sistema gera um sinal de correção.Esta correção ajusta o processo para reduzir o erro.A saída muda e é verificada novamente continuamente.O ciclo se repete até que a saída corresponda ao valor desejado.

Características dos Sistemas de Controle

Os sistemas de controle são avaliados com base em seu desempenho durante a operação.Estas características descrevem a qualidade e a confiabilidade da resposta do sistema.

Características	Descrição
Estabilidade	A saída faz não divergir;retorna ao valor estável após perturbação
Precisão	Erro final ≤ ±2–5% do valor definido
Precisão	Saída variação ≤ ±1% na mesma entrada
Tempo de resposta	Inicial a reação ocorre dentro do tempo de atraso medido (td)
Tempo de subida	Tempo de 10% a 90% do valor final
Tempo de liquidação	Entra e permanece dentro da faixa de ±2%
Ultrapassar	Pico excede valor final por % do valor
Estado estacionário Erro	Constante deslocamento restante após a estabilização
Sensibilidade	ΔSaída / ΔRelação de alteração de parâmetro
Robustez	Mantém operação apesar da mudança de perturbação
Largura de banda	Opera efetivamente até -3 dB de frequência de corte
Repetibilidade	Mesma entrada produz a mesma saída dentro da tolerância
Confiabilidade	Opera sem falha para tempo de operação nominal (MTBF)
Amortecimento	Oscilação decaimento determinado pela taxa de amortecimento ζ
Velocidade de Resposta	Tempo total para alcançar condição estável

Tipos de sistemas de controle

Os sistemas de controle são classificados com base em como lidam com informações, sinais e comportamento de resposta.Eles são agrupados de acordo com o uso do feedback, forma do sinal e comportamento matemático.

Sistema de controle de malha aberta

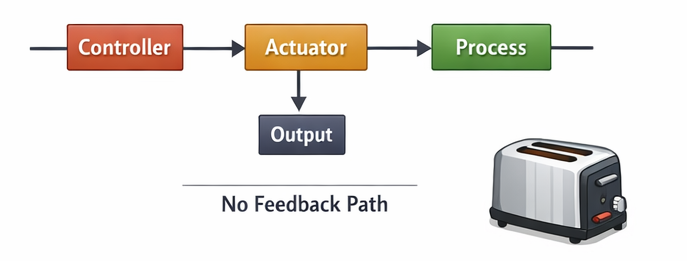

Figura 4. Diagrama do sistema de controle de malha aberta

Um sistema de controle de malha aberta é um sistema onde a saída não influencia a ação de controle.O sistema envia um comando e assume que o resultado está correto sem verificá-lo.Como não existe um caminho de feedback, ele não pode corrigir erros ou perturbações automaticamente.O desempenho depende principalmente da calibração adequada e das condições operacionais.Esses sistemas são simples, de baixo custo e fáceis de projetar.Porém, alterações na carga ou no ambiente podem afetar o resultado final.Exemplos comuns incluem um temporizador de torradeira elétrica, controle de temporizador de máquina de lavar e temporizador de irrigação fixo.

Sistema de controle de circuito fechado

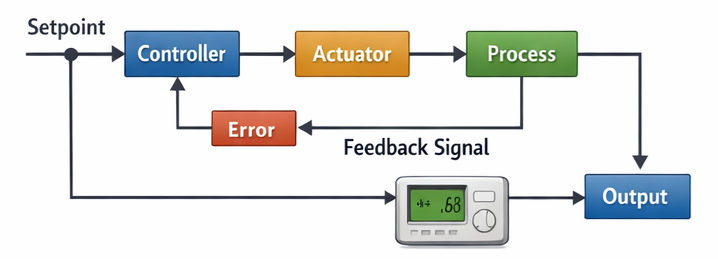

Figura 5. Diagrama do Sistema de Controle de Malha Fechada

Um sistema de controle de malha fechada é um sistema que usa feedback para ajustar sua saída automaticamente.O sistema mede o resultado e compara-o com o valor desejado.Se aparecer uma diferença, uma correção é aplicada para reduzir o erro.Este ajuste contínuo permite uma operação precisa e estável mesmo quando as condições variam.Os sistemas de malha fechada fornecem melhor precisão e confiabilidade do que os sistemas de malha aberta.Eles são amplamente utilizados em aplicações modernas de controle automático.Exemplos típicos incluem controle de temperatura de ar condicionado, controle de cruzeiro de veículos e reguladores automáticos de tensão.

Sistema de controle de tempo contínuo

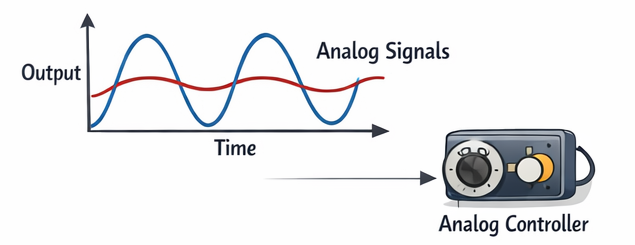

Figura 6. Sinal de controle de tempo contínuo (analógico)

Um sistema de controle de tempo contínuo processa sinais que mudam suavemente ao longo do tempo.A entrada e a saída existem a cada instante, sem interrupção.Esses sistemas geralmente funcionam com sinais analógicos elétricos ou mecânicos.Como os sinais são contínuos, a resposta também é suave e natural.Sistemas de tempo contínuo são comumente encontrados em controladores analógicos tradicionais.São adequados para processos físicos que requerem reação imediata.Os exemplos incluem reguladores de velocidade analógicos, controle de volume do amplificador de áudio e controle de posição da válvula hidráulica.

Sistema de controle em tempo discreto

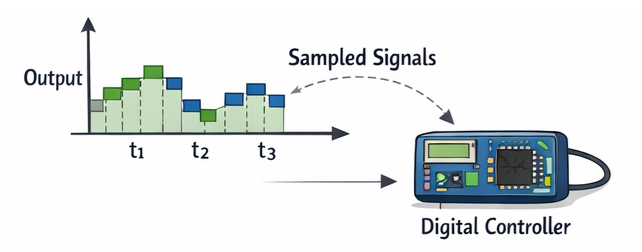

Figura 7. Sinal de controle de tempo discreto (digital)

Um sistema de controle em tempo discreto opera usando sinais de dados amostrados.O sistema verifica e atualiza valores apenas em intervalos de tempo específicos.Esses sinais são geralmente processados ​​por controladores digitais ou microprocessadores.A saída muda passo a passo, em vez de continuamente.Tais sistemas permitem operação programável e ajuste flexível.Eles são amplamente utilizados no controle eletrônico moderno e baseado em computador.Os exemplos incluem controle de temperatura baseado em microcontrolador, controle digital de velocidade do motor e termostatos domésticos inteligentes.

Sistema de controle linear

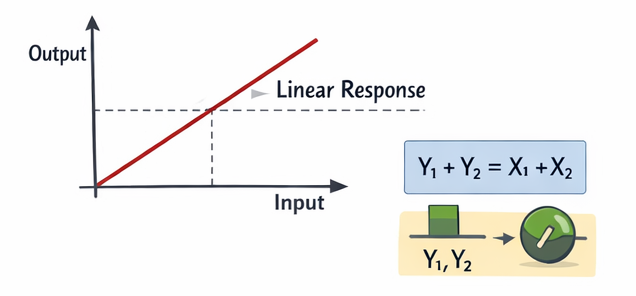

Figura 8. Relação entrada-saída do sistema linear

Um sistema de controle linear segue uma relação proporcional entre entrada e saída.Se a entrada duplicar, a saída também duplicará nas mesmas condições.Esses sistemas satisfazem o princípio da superposição, onde insumos combinados produzem resultados combinados.O comportamento linear permite análises matemáticas previsíveis e fáceis.A maioria dos projetos de controle teórico assume operação linear para simplificar.Os modelos lineares ajudam no projeto de sistemas estáveis ​​e precisos.Os exemplos incluem amplificadores eletrônicos de pequenos sinais e regiões de controle de motores de baixa carga.

Sistema de controle não linear

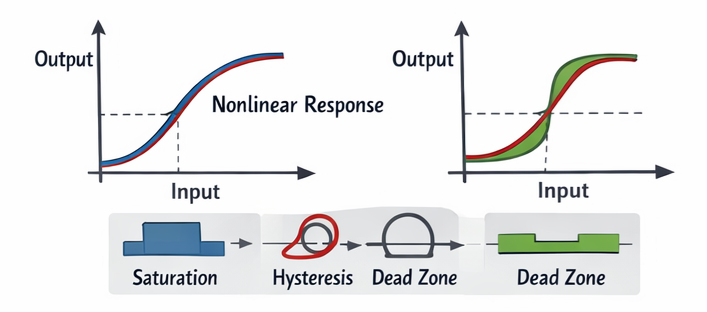

Figura 9. Características de resposta não linear do sistema

Um sistema de controle não linear possui uma saída que não é proporcional à entrada.A resposta muda dependendo da faixa ou condições operacionais.Pequenas alterações nos insumos podem produzir grandes variações nos resultados ou nenhuma alteração.Efeitos como saturação, histerese e zonas mortas aparecem frequentemente.Esses sistemas são mais difíceis de analisar, mas representam processos físicos com mais precisão.Muitos sistemas se comportam naturalmente de maneira não linear.Os exemplos incluem limites de movimento do braço robótico, comportamento do atuador magnético e controle de fluxo da válvula em posições extremas.

Vantagens e desvantagens dos sistemas de controle

Os sistemas de controle melhoram a consistência e reduzem o esforço manual, mas também introduzem complexidade e custos.

Vantagens dos Sistemas de Controle

• O sistema mantém a saída próxima do valor requerido durante a operação.

• Os operadores não precisam ficar ajustando o equipamento manualmente.

• As máquinas podem funcionar durante longas horas sem paragens frequentes.

• O sistema corrige automaticamente as alterações nas condições.

• O status da operação pode ser verificado a partir de um painel ou display remoto.

Desvantagens dos Sistemas de Controle

• O custo de configuração é superior ao de sistemas manuais simples.

• São necessários trabalhadores qualificados para configuração e manutenção.

• Sensores e peças eletrônicas podem falhar com o tempo.

• Encontrar a causa dos problemas pode demorar mais tempo.

• O sistema depende de energia elétrica estável.

Aplicações de Sistemas de Controle

Os sistemas de controle são usados tanto na automação industrial quanto em equipamentos de uso diário para manter a operação adequada automaticamente.

1. Fabricação Industrial

As máquinas de produção mantêm dimensões e qualidade consistentes do produto.As linhas de montagem automatizadas usam regulamentação para garantir a repetibilidade.Isso reduz o desperdício e melhora a eficiência.

2. Regulação de temperatura

Os equipamentos de aquecimento e resfriamento mantêm condições ambientais confortáveis.Os edifícios dependem do ajuste automático para estabilizar o clima interior.Isto melhora a eficiência energética e o conforto.

3. Sistemas de Transporte

Os veículos usam controle de velocidade e estabilidade para uma operação mais suave.Os carros modernos incluem controle de cruzeiro e sistemas de tração.Estes melhoram a segurança e o desempenho da condução.

4. Sistemas de Energia

As redes elétricas regulam os níveis de tensão e frequência.Os geradores ajustam a produção para atender à demanda de carga.Isso garante um fornecimento estável de eletricidade.

5. Robótica e Automação

Os robôs executam tarefas precisas de posicionamento e movimento.Máquinas automatizadas operam continuamente com alta precisão.Isso permite a fabricação avançada.

6. Equipamento Médico

Os dispositivos mantêm condições operacionais controladas durante o tratamento.Equipamentos de monitoramento mantêm os valores dentro de limites seguros.Isso melhora a segurança e a confiabilidade do paciente.

7. Eletrodomésticos

Os dispositivos diários gerenciam automaticamente as configurações de operação.Máquinas de lavar e refrigeradores mantêm condições adequadas de funcionamento.Isso simplifica as tarefas diárias.

8. Sistemas Aeroespaciais

Aeronaves e drones mantêm condições de voo estáveis.A orientação automática mantém a orientação e altitude corretas.Isto suporta uma navegação confiável.

Sistema de Controle vs Automação vs Sistemas Embarcados

Essas tecnologias estão intimamente relacionadas, mas atendem a diferentes propósitos de engenharia em produtos eletrônicos e industriais modernos.

Recurso	Controle Sistema	Automação	Incorporado Sistema
Foco Principal	Regulamento de variáveis	Processo execução	Dispositivo operação
Objetivo	Manter valor desejado	Execute tarefas automaticamente	Execute dedicado funções
Escopo	Específico comportamento do processo	Inteiro fluxo de trabalho	Solteiro dispositivo do produto
Decisão Capacidade	Baseado em valores medidos	Baseado em lógica programada	Baseado em firmware
Uso de comentários	Muitas vezes obrigatório	Opcional	Opcional
Tipo de hardware	Sensores e atuadores	Máquinas e controladores	Microcontrolador tabuleiro
Função de Software	Cálculo e correção	Sequenciamento e coordenação	Dispositivo lógica de controle
Tipo de resposta	Contínuo ajuste	Tarefa execução	Operação funcional
Tamanho do sistema	Pequeno para médio	Médio a grande	Muito pequeno
Flexibilidade	Moderado	Alto	Limitado
Hora Requisito	Alto	Moderado	Alto
Aplicação Nível	Nível de processo	Nível da planta	Nível do produto
Exemplo	Temperatura controle	Fábrica linha de produção	Relógio inteligente
Integração	Parte de automação	Contém sistemas de controle	Suporta ambos

Conclusão

Os sistemas de controle mantêm a estabilidade comparando continuamente a produção real com um valor alvo e corrigindo qualquer erro.Seu desempenho depende de elementos essenciais como feedback, ação do controlador e processo controlado.Diferentes classificações definem como os sinais são tratados e com que precisão um sistema responde às perturbações.Devido a essas capacidades, os sistemas de controle são amplamente aplicados na indústria, transporte, energia, dispositivos médicos e equipamentos de uso diário.
