Guia, recursos e aplicações do chip de interface ADM560JRS

Trabalhar com comunicação serial geralmente significa conectar circuitos lógicos a dispositivos que usam sinais RS232.O ADM560JRS ajuda você a lidar com essa conexão com quatro transmissores e cinco receptores integrados em um chip compacto.Você pode usá-lo para traduzir sinais de nível lógico em níveis de tensão RS232 e receber dados de linhas seriais ao mesmo tempo.O dispositivo funciona com uma única fonte de baixa tensão e usa uma bomba de carga para criar as tensões de interface necessárias.Com suporte a diversos canais de comunicação, ele se adapta bem a sistemas de controle, interfaces de computador e dispositivos embarcados que trocam dados seriais.

Catálogo

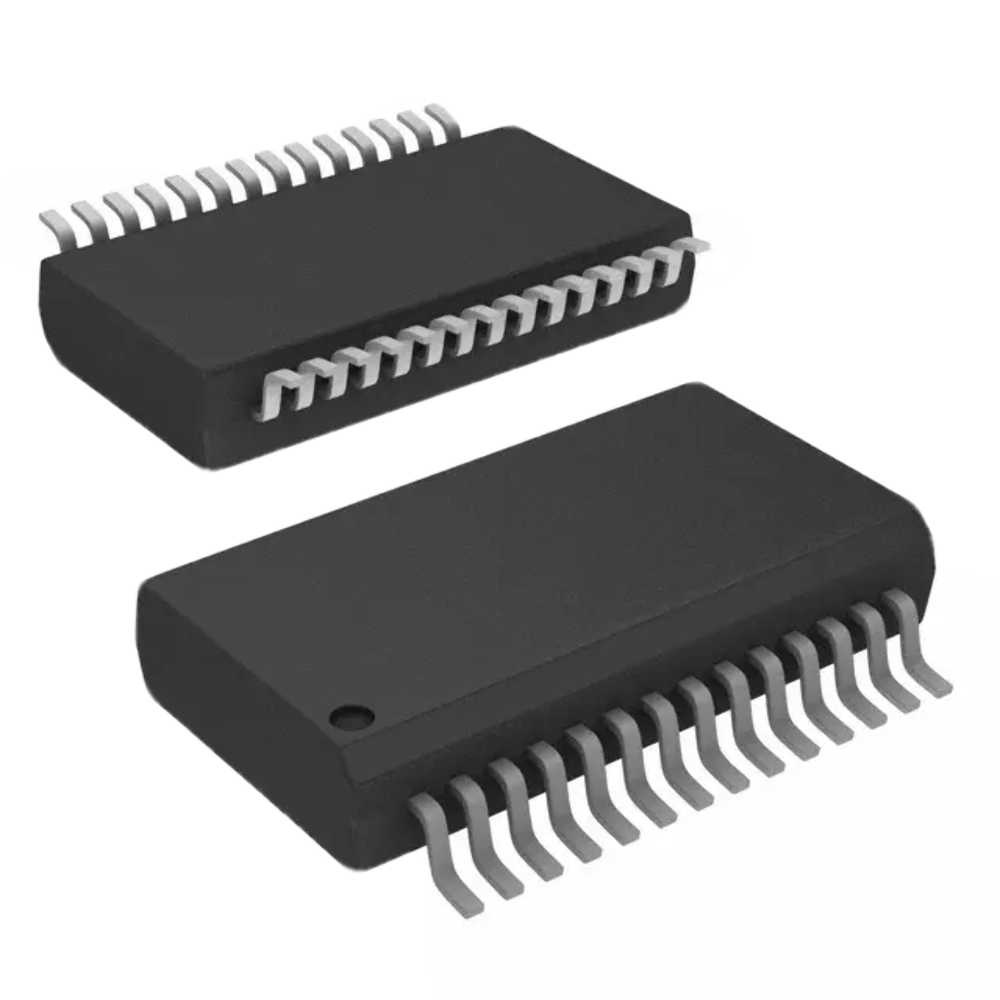

Visão geral do ADM560JRS

ADM560JRS é um transceptor RS 232 de baixa potência projetado para sistemas que trocam dados seriais entre circuitos lógicos e linhas de comunicação RS 232 padrão.O dispositivo integra quatro transmissores e cinco receptores, permitindo vários caminhos de sinal em um único pacote compacto.Ele opera com uma única fonte de 3 V a 3,6 V e gera as tensões de interface positivas e negativas necessárias usando uma bomba de carga interna com capacitores externos.As taxas de transferência de dados chegam a 116 kbps, suportando tarefas típicas de comunicação serial.O dispositivo é embalado em um formato SSOP de 28 pinos adequado para placas de circuito montadas em superfície.Procurando por ADM560JRS?Entre em contato conosco para verificar o estoque atual, prazo de entrega e preços.

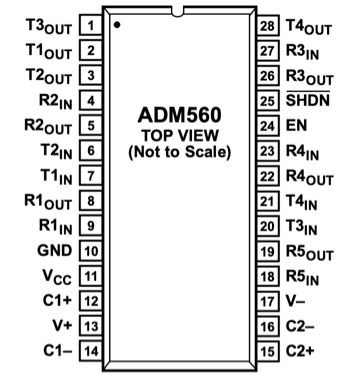

Detalhes de pinagem ADM560JRS

Descrição do pino ADM560JRS

Número do PIN	Nome do pino	Descrição
1	T3OUT	Canal de saída 3 do transmissor RS-232 que aciona a linha serial externa usando níveis de tensão RS-232.
2	T1OUT	Canal de saída 1 do transmissor RS-232 que fornece sinais lógicos convertidos para linhas de comunicação serial.
3	T2OUT	Canal de saída 2 do transmissor RS-232 que emite sinais de tensão compatíveis com RS-232.
4	R2IN	Canal 2 de entrada do receptor RS-232 que aceita sinais RS-232 de dispositivos externos.
5	R2OUT	Saída lógica CMOS/TTL correspondente ao canal 2 do receptor após conversão de nível RS-232.
6	T2IN	Entrada de nível lógico para o canal 2 do transmissor que é convertida internamente em níveis de saída RS-232.
7	T1IN	Entrada de nível lógico para o canal 1 do transmissor utilizado para acionar o estágio de saída RS-232.
8	R1OUT	Saída de nível lógico do canal 1 do receptor representando o sinal de entrada RS-232 convertido.
9	R1IN	Canal de entrada 1 do receptor RS-232 conectado a uma linha de interface serial externa.
10	GND	Referência de aterramento para o dispositivo e circuitos internos.
11	CCV	Entrada da fonte de alimentação principal, normalmente operando de aproximadamente 3,0 V a 3,6 V.
12	C1+	Terminal positivo do primeiro capacitor da bomba de carga usado no estágio duplicador de tensão.
13	V+	Saída de tensão gerada positiva da bomba de carga interna usada pelos drivers RS-232.
14	C1−	Terminal negativo do primeiro capacitor da bomba de carga usado no circuito duplicador de tensão.
15	C2+	Terminal positivo do segundo capacitor da bomba de carga utilizado para o estágio inversor de tensão.
16	C2−	Terminal negativo do segundo capacitor da bomba de carga usado para gerar a tensão negativa RS-232.
17	V−	Saída de tensão negativa da bomba de carga interna usada para sinalização RS-232.
18	R5IN	Canal de entrada 5 do receptor RS-232 para sinais de dados seriais recebidos.
19	R5OUT	Saída lógica CMOS/TTL correspondente ao canal 5 do receptor após a conversão do sinal.
20	T3IN	Entrada de nível lógico para o canal 3 do transmissor usada para produzir sinais de saída RS-232.
21	T4IN	Entrada de nível lógico para canal 4 do transmissor que alimenta o estágio interno do driver RS-232.
22	R4OUT	Saída de nível lógico do canal receptor 4 representando o sinal de entrada RS-232 convertido.
23	R4IN	Canal de entrada 4 do receptor RS-232 conectado a uma linha de comunicação externa.
24	PT	Habilite a entrada de controle usada para ativar ou desativar o circuito interno do dispositivo.
25	SHDN	Entrada de controle de desligamento que coloca o dispositivo em modo de desligamento de baixo consumo de energia.
26	R3OUT	Saída de nível lógico do canal 3 do receptor correspondente ao sinal RS-232 recebido.
27	R3IN	Canal de entrada 3 do receptor RS-232 para receber sinais de interface serial.
28	T4OUT	Canal de saída 4 do transmissor RS-232 fornecendo sinais de saída serial convertidos.

Modelo CAD ADM560JRS

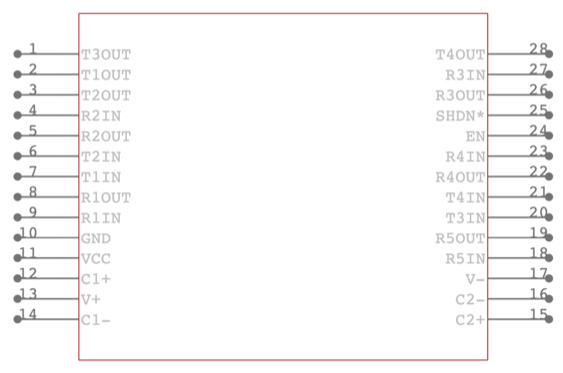

Símbolo ADM560JRS

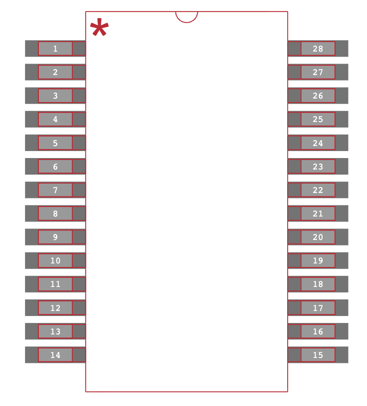

Pegada ADM560JRS

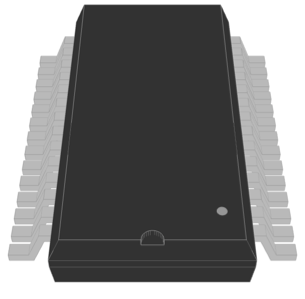

ADM560JRS Modelo 3D

Recursos do ADM560JRS

Estrutura integrada do transceptor RS232

O ADM560JRS combina quatro transmissores e cinco receptores em um dispositivo compacto.Este arranjo suporta comunicação serial full duplex enquanto reduz o número de componentes de interface separados necessários em uma placa de circuito.

Operação de alimentação única de baixa tensão

O dispositivo opera com uma única fonte entre 3 V e 3,6 V. Isso permite a conexão direta a sistemas lógicos modernos de baixa tensão sem a necessidade de barramentos de alimentação adicionais.

Geração de tensão da bomba de carga interna

Uma bomba de carga interna cria as tensões positivas e negativas necessárias para a sinalização RS 232.Capacitores externos conectados a pinos dedicados auxiliam o circuito na geração de níveis de tensão de interface estáveis.

Vários canais receptores

Cinco canais receptores independentes aceitam sinais de entrada RS 232 e os convertem em saídas de nível lógico.Isto permite que várias linhas de comunicação sejam monitoradas e processadas dentro de um circuito integrado.

Quatro saídas de transmissor dedicadas

Quatro caminhos de transmissor convertem sinais de entrada de nível lógico em níveis de saída RS 232.Essas saídas acionam linhas de comunicação externas que se conectam a portas seriais ou outros dispositivos de interface.

Tolerância ao ruído do receptor

Cada canal receptor inclui histerese no estágio de entrada.Este design ajuda a manter a saída lógica estável quando o sinal de entrada contém ruído elétrico ou transições lentas.

Suporte para transferência de dados de até 116 kbps

O dispositivo suporta taxas de dados de até 116 kilobits por segundo.Esta faixa cobre velocidades de comunicação serial comuns usadas em equipamentos de controle e interfaces de computador.

Pacote compacto de montagem em superfície

O dispositivo é fornecido em um pacote SSOP de 28 derivações.Seu tamanho reduzido suporta layouts de circuito densos, mantendo um espaçamento claro entre os pinos para uma montagem confiável.

Especificações Técnicas ADM560JRS

Atributo do produto	Valor do Atributo
Fabricante	Dispositivos analógicos, Inc.
Tensão - Alimentação	3V ~ 3,6V
Tipo	Transceptor
Pacote de dispositivos do fornecedor	28-SSOP
Série	-
Histerese do receptor	300mV
Protocolo	RS232
Pacote/Caixa	28-SSOP (0,209', 5,30 mm de largura)
Pacote	Tubo
Temperatura operacional	0°C ~ 70°C
Número de Drivers/Receptores	4/5
Tipo de montagem	Montagem em superfície
Dúplex	Completo
Taxa de dados	116 Kbps
Número básico do produto	ADM560
Nível de sensibilidade à umidade (MSL)	1 (ilimitado)
ECCN	EAR99
HTSU	8542.39.0001

Diagrama de blocos funcionais do ADM560JRS

A estrutura interna organiza o ADM560JRS em seções de geração de energia, transmissor e receptor que convertem sinais lógicos para níveis RS-232 e vice-versa.Um estágio de bomba de carga na parte superior produz trilhos de alimentação positivos e negativos a partir de uma única entrada de +3,3 V usando capacitores externos conectados aos pinos C1 e C2, gerando tensões V+ e V− usadas pelos drivers de interface.Quatro caminhos de transmissor aceitam entradas CMOS rotuladas de T1IN a T4IN e acionam saídas RS-232 de T1OUT a T4OUT.Cinco caminhos de receptor aceitam entradas RS-232 rotuladas de R1IN a R5IN e as traduzem em saídas CMOS de R1OUT a R5OUT.Pinos de controle e referência, incluindo EN ou SHDN, VCC e GND, aparecem na parte inferior do layout, indicando conexões de controle e alimentação de habilitação do dispositivo enquanto agrupam o fluxo de sinal entre a lógica CMOS e as linhas de comunicação EIA/TIA-232.

Aplicações do ADM560JRS

Interfaces seriais para computadores pessoais

O ADM560JRS pode conectar circuitos lógicos em computadores ou controladores incorporados a portas seriais RS 232.Seus transmissores e receptores gerenciam a conversão do nível de sinal para que a lógica digital possa se comunicar com dispositivos externos que usam linhas de comunicação serial padrão.

Equipamento de controle industrial

As unidades de controle em ambientes industriais geralmente trocam dados com sensores, controladores ou ferramentas de diagnóstico por meio de links seriais.O dispositivo permite que esses sistemas façam interface com portas de comunicação RS 232, mantendo a lógica interna operando em baixos níveis de tensão.

Terminais de Comunicação e Modems

Muitos terminais de comunicação e sistemas baseados em modem dependem da sinalização RS 232 entre circuitos de processamento e equipamentos de comunicação externos.O dispositivo lida com a tradução de sinais entre circuitos lógicos e a interface serial usada por esses sistemas.

Dispositivos de monitoramento médico e diagnóstico

Os instrumentos médicos às vezes trocam dados de configuração ou resultados de medição através de conexões seriais.O ADM560JRS fornece conversão de sinal estável que permite que equipamentos médicos baseados em microcontroladores se comuniquem com computadores externos ou gravadores de dados.

Equipamento portátil de registro de dados

Sistemas de monitoramento portáteis e instrumentos portáteis podem usar links seriais para transferir medições armazenadas para outros dispositivos.O dispositivo permite que esses sistemas alimentados por bateria mantenham uma comunicação RS 232 confiável enquanto operam com fontes de baixa tensão.

Sistemas embarcados com links seriais legados

Os sistemas de controle incorporados usados em automação ou testes geralmente interagem com equipamentos mais antigos que se comunicam através de RS 232. O ADM560JRS permite que circuitos digitais modernos mantenham a compatibilidade com essas interfaces de comunicação serial estabelecidas.

Dimensões de contorno do ADM560JRS

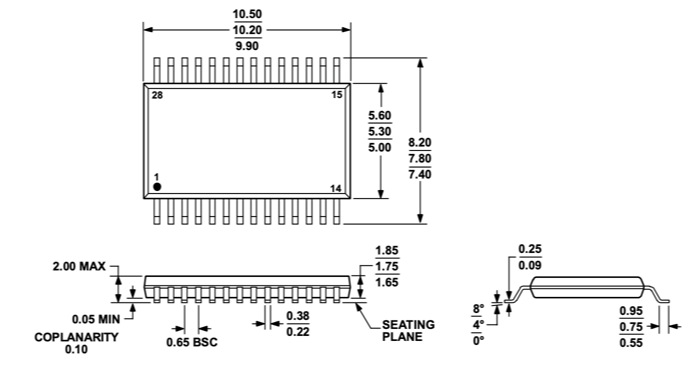

O layout da embalagem física apresenta o pacote de contorno pequeno retrátil de 28 derivações usado para o ADM560JRS com dimensões expressas em milímetros.A vista superior indica o corpo retangular com terminais dispostos ao longo de ambos os lados longos e a numeração dos pinos começando no canto marcado com um ponto.O comprimento do corpo varia de 9,90 mm a 10,50 mm e a largura do corpo varia de 5,00 mm a 5,60 mm, enquanto a extensão total incluindo cabos se estende de aproximadamente 7,40 mm a 8,20 mm.O passo do chumbo é especificado como 0,65 mm entre pinos adjacentes, suportando montagem compacta em superfície.Os perfis laterais e finais mostram o plano de assentamento, o ângulo de curvatura e a tolerância de coplanaridade, com altura máxima da embalagem próxima a 2,00 mm.Medições adicionais definem a largura do condutor, a espessura do condutor e a extensão do terminal para garantir a compatibilidade com os padrões de terreno SSOP padrão definidos pelo JEDEC MO-150-AH.

Vantagens e desvantagens do ADM560JRS

Vantagens

• Fornece vários drivers e receptores em um único dispositivo integrado, reduzindo a contagem de componentes

• Operação com baixa tensão de alimentação adequada para sistemas modernos de baixa potência

• A bomba de carga integrada elimina a necessidade de tensões de alimentação externas ±RS-232

• A histerese do receptor melhora a confiabilidade em ambientes eletricamente ruidosos

• O pacote compacto para montagem em superfície ajuda a minimizar o uso do espaço da placa

• Suporta comunicação RS-232 padrão, tornando-o amplamente compatível com dispositivos seriais

• Baixo consumo de energia adequado para equipamentos alimentados por bateria

Desvantagens

• Taxa máxima de dados limitada a 116 kbps, que é mais lenta em comparação com interfaces modernas de alta velocidade

• A faixa de temperatura operacional é limitada ao nível comercial (0°C a 70°C)

• Requer capacitores externos para operação da bomba de carga

• Projetado especificamente para RS-232, que é considerado um padrão de comunicação legado

• O produto está obsoleto e não está mais em produção ativa

Alternativas ADM560JRS

Número da peça	Fabricante	Principais recursos	Caso de uso/Notas
ADM560JRSZ	Dispositivos analógicos Inc.	Embalado em um formato 196-LFBGA projetado para conjuntos eletrônicos compactos e de alta densidade.Ele suporta instalação de montagem em superfície e operação confiável em uma ampla faixa de temperatura industrial, de -40°C a 85°C, ajudando a manter um desempenho estável em circuitos exigentes.	Usado em sistemas eletrônicos avançados que exigem embalagens compactas e desempenho confiável.Adequado para projetos industriais e incorporados onde a operação estável e o uso eficiente do espaço da placa são importantes.
ADM560JRS-REEL	Dispositivos analógicos Inc.	Fornecido em um pacote 16-PDIP projetado para montagem em furo passante.O estilo do pacote permite instalação direta e fácil manuseio durante a montagem ou teste.Ele opera dentro de uma faixa de temperatura comercial típica de 0°C a 70°C.	Comumente usado em placas de desenvolvimento, protótipos ou equipamentos que utilizam componentes passantes.O formato DIP também simplifica a solução de problemas, a substituição e a montagem manual.
ADM560JR	Dispositivos analógicos Inc.	Envolvido em um pacote compacto 64-VQFN com uma almofada térmica exposta.Projetado para montagem em superfície, ele suporta operação confiável de -40°C a 85°C, melhorando a dissipação de calor e o aterramento elétrico.	Adequado para sistemas embarcados modernos e eletrônica industrial onde são necessários tamanho compacto e gerenciamento térmico eficiente.Freqüentemente usado em projetos de circuitos de alta densidade.

Sobre Analog Devices, Inc.

Analog Devices, Inc. é uma empresa de semicondutores que desenvolve circuitos integrados usados para processamento de sinais, conversão de dados e comunicação de interface.Fundada em 1965 e sediada nos Estados Unidos, a empresa concentra-se em tecnologias de processamento de sinais analógicos, mistos e digitais.Seus produtos são amplamente utilizados em sistemas industriais, equipamentos de comunicação, instrumentos de saúde, eletrônicos automotivos e dispositivos de consumo.O portfólio da empresa inclui amplificadores, conversores de dados, circuitos de interface, dispositivos de gerenciamento de energia e componentes de processamento de sinais projetados para sistemas eletrônicos que exigem tratamento de sinais preciso e confiável.

Conclusão

O ADM560JRS foi projetado para lidar com comunicação serial entre circuitos lógicos e dispositivos RS232.Você obtém quatro transmissores e cinco receptores em um pacote, o que permite gerenciar várias linhas de sinal ao mesmo tempo.Sua bomba de carga interna cria as tensões de interface necessárias a partir de uma única fonte de baixa tensão.O pacote SSOP compacto ajuda a manter os layouts dos circuitos pequenos e organizados.Você pode aplicar o dispositivo em sistemas de controle, interfaces de computador e equipamentos de comunicação que dependem de troca de dados RS232.Com sua estrutura integrada, reduz a necessidade de componentes extras de interface.
