Guia do acelerômetro: como funciona, tipos, especificações e usos

Um acelerômetro é um pequeno sensor que ajuda a medir movimento, vibração, inclinação e o efeito da gravidade.Neste artigo, você aprenderá o que é um acelerômetro, como ele detecta a aceleração usando elementos sensores internos e as principais especificações que definem seu desempenho.Você também explorará os diferentes tipos de acelerômetros com base na tecnologia de detecção, eixos de medição e sinais de saída.Aplicações comuns e comparações claras com outros sensores de movimento também são abordadas.

Catálogo

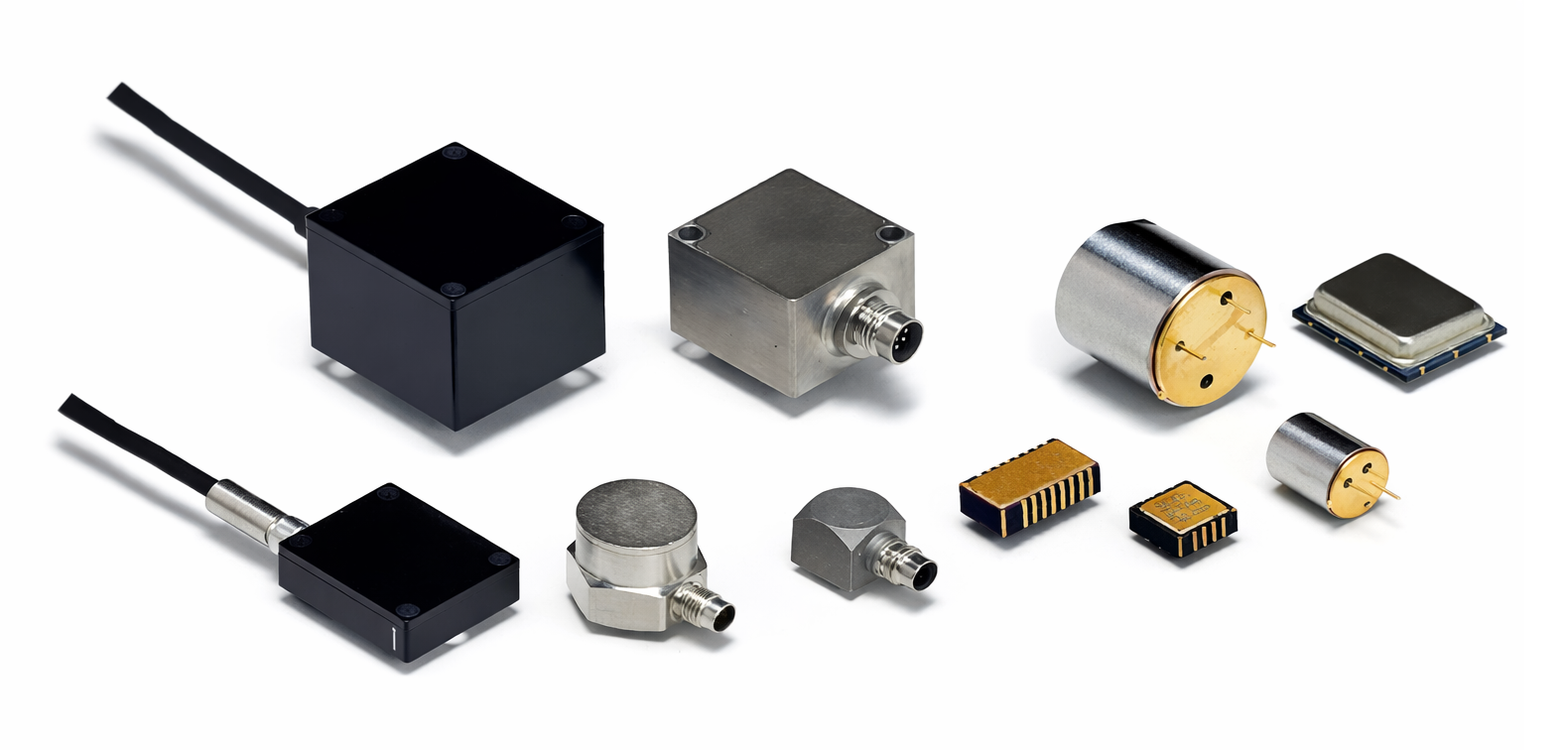

Figura 1. Acelerômetros

O que é um acelerômetro?

Um acelerômetro é um sensor eletrônico compacto projetado para detectar mudanças no movimento e na orientação, detectando forças de aceleração.Ele responde a forças constantes e variáveis ​​que atuam sobre um objeto, incluindo movimento e efeitos gravitacionais.Os acelerômetros são construídos em diversas formas físicas, desde dispositivos em miniatura no nível de chip até invólucros industriais robustos.Sua saída fornece dados mensuráveis ​​que podem ser interpretados por circuitos eletrônicos ou sistemas digitais.

Princípio de funcionamento de um acelerômetro

Figura 2. Princípio de funcionamento de um acelerômetro

Um acelerômetro funciona detectando o movimento de uma massa de prova quando o dispositivo sofre aceleração.Sob condições estacionárias, a massa de prova permanece na sua posição de equilíbrio.Quando a aceleração é aplicada, a inércia da massa de prova faz com que ela se mova em relação à estrutura do sensor.A Figura 2 ilustra este princípio de funcionamento.À medida que a aceleração atua sobre o sensor, a massa suspensa desvia-se contra a força restauradora da mola.A quantidade de deslocamento está diretamente relacionada à magnitude e direção da aceleração aplicada.

Este deslocamento mecânico é detectado pelo elemento sensor, que converte o movimento da massa de prova em uma mudança elétrica mensurável.Dependendo do método de detecção, esta alteração pode aparecer como uma variação na capacitância, resistência ou carga gerada.O circuito de detecção processa essa mudança e produz um sinal elétrico que é proporcional à aceleração aplicada.

Especificações dos Acelerômetros

Especificação	Descrição
Medição Alcance	Intervalos comuns são ±2 g, ±4 g, ±8 g, ±16 ge até ±200 g
Sensibilidade	Típico a sensibilidade é de 1 mV por g a 1000 mV por g
Resolução	Resolução varia de 8 bits a 24 bits dependendo do tipo de ADC
Tipo de saída	Disponível como tensão analógica ou digital I2C e SPI
Eixo Medição	Eixo único, eixo duplo ou detecção de três eixos
Largura de banda	Frequência a largura de banda varia de 10 Hz a 5000 Hz
Frequência Resposta	Resposta plana dentro da faixa de largura de banda nominal
Densidade de ruído	Ruído típico a densidade é de 20 µg por √Hz a 300 µg por √Hz
Deslocamento de zero g	Erro de deslocamento é normalmente de ±20 mg a ±100 mg
Linearidade	Linearidade o erro é inferior a ± 0,5 por cento da escala completa
Eixo Cruzado Sensibilidade	Eixo transversal a sensibilidade está abaixo de 2 por cento
Operando Tensão	Fornecimento a tensão varia de 1,8 V a 5,5 V
Atual Consumo	Baixo consumo de energia modelos consomem 1 µA a 500 µA
Operando Temperatura	Padrão a faixa é de −40 °C a +85 °C
Choque Sobrevivência	Choque a tolerância varia de 2.000 g a 10.000 g
Dados de saída Taxa	Taxa de dados varia de 1 Hz a 10 kHz
Interface Protocolo	Tipos digitais suporta I2C, SPI ou UART
Tipo de pacote	Comum os pacotes incluem LGA, QFN e DIP
Tamanho	Típico o tamanho do sensor é de 2 mm × 2 mm a 5 mm × 5 mm
Calibração	Fábrica calibrado para sensibilidade e deslocamento
Tipo de montagem	Montagem em superfície ou através da montagem do furo
Precisão	Geral a precisão é normalmente de ±1 por cento a ±5 por cento
Deriva	Temperatura a deriva é inferior a 0,01 g por °C
Tempo de resposta	Tempo de resposta está abaixo de 1 ms
EMI Resistência	Projetado para resistir ao ruído eletromagnético industrial

Tipos de acelerômetros baseados em tecnologia de detecção

Acelerômetros capacitivos

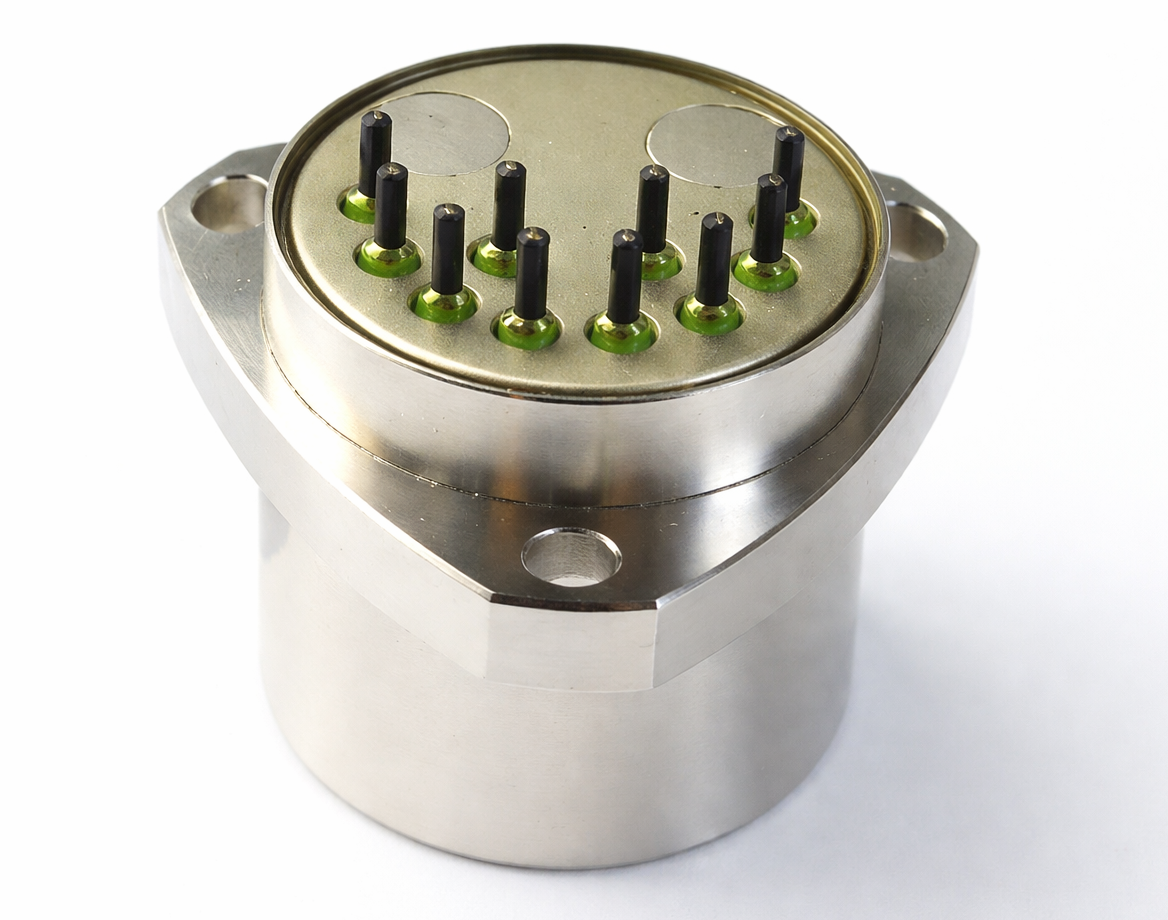

Figura 3. Acelerômetro Capacitivo

Os acelerômetros capacitivos dependem de mudanças na capacitância causadas pelo movimento de uma massa de prova em microescala dentro da estrutura do sensor.Seu design permite a detecção precisa de pequenas alterações de aceleração com excelente repetibilidade.Esses acelerômetros são adequados para medições estáticas e de baixa frequência, como inclinação e orientação.Seu tamanho compacto e baixo consumo de energia os tornam ideais para sistemas eletrônicos embarcados e portáteis.

Acelerômetros Piezoelétricos

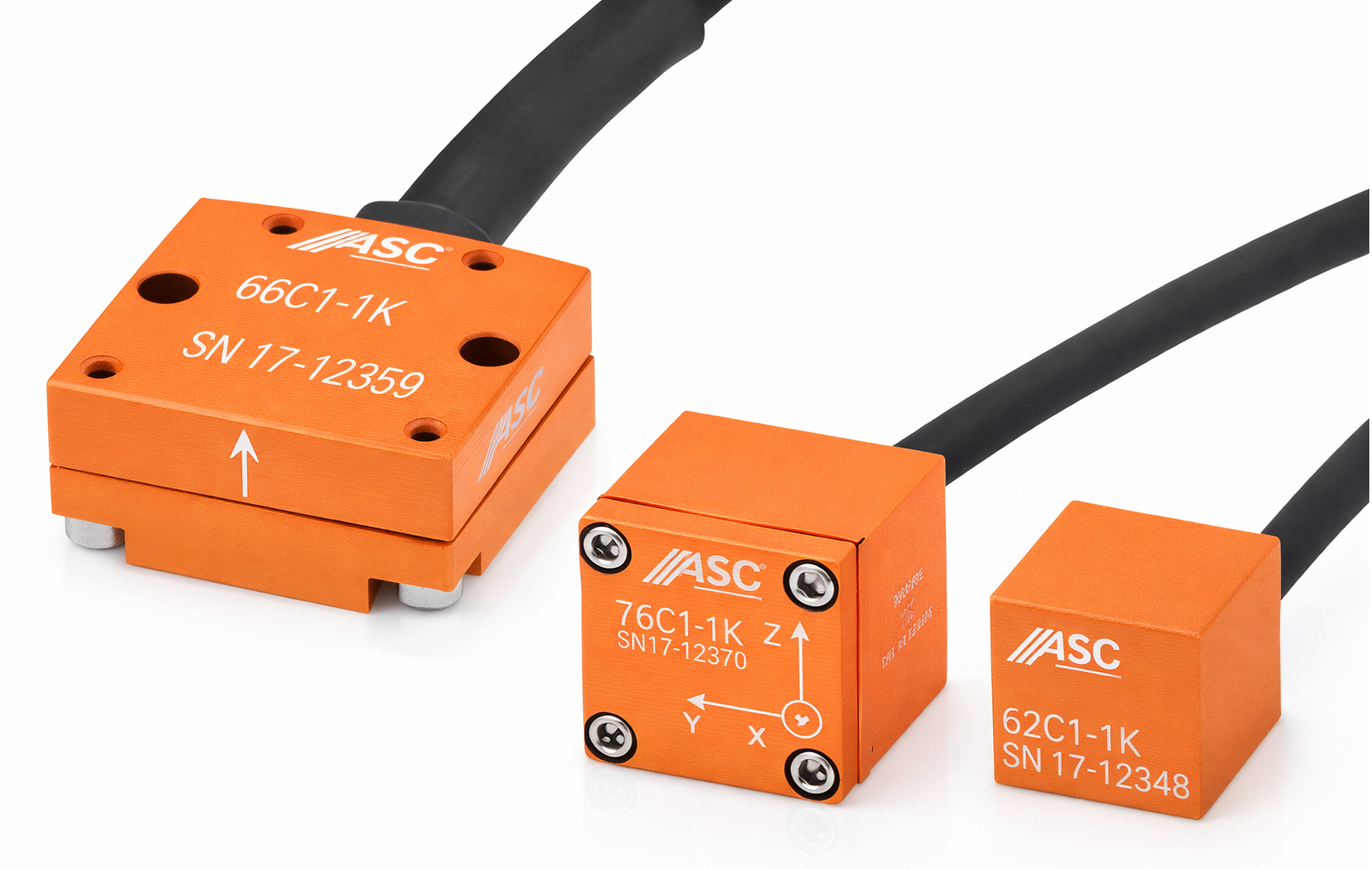

Figura 4. Acelerômetro Piezoelétrico

Acelerômetros piezoelétricos geram um sinal elétrico quando submetidos a estresse mecânico induzido pela aceleração.Eles são particularmente eficazes na captura de movimentos rápidos e vibrações de alta frequência com distorção mínima do sinal.Devido ao seu princípio de funcionamento, eles não respondem a acelerações constantes ou muito lentas.Esses sensores são amplamente utilizados em ambientes onde a análise de vibração e a resposta dinâmica são importantes.

Acelerômetros Piezoresistivos

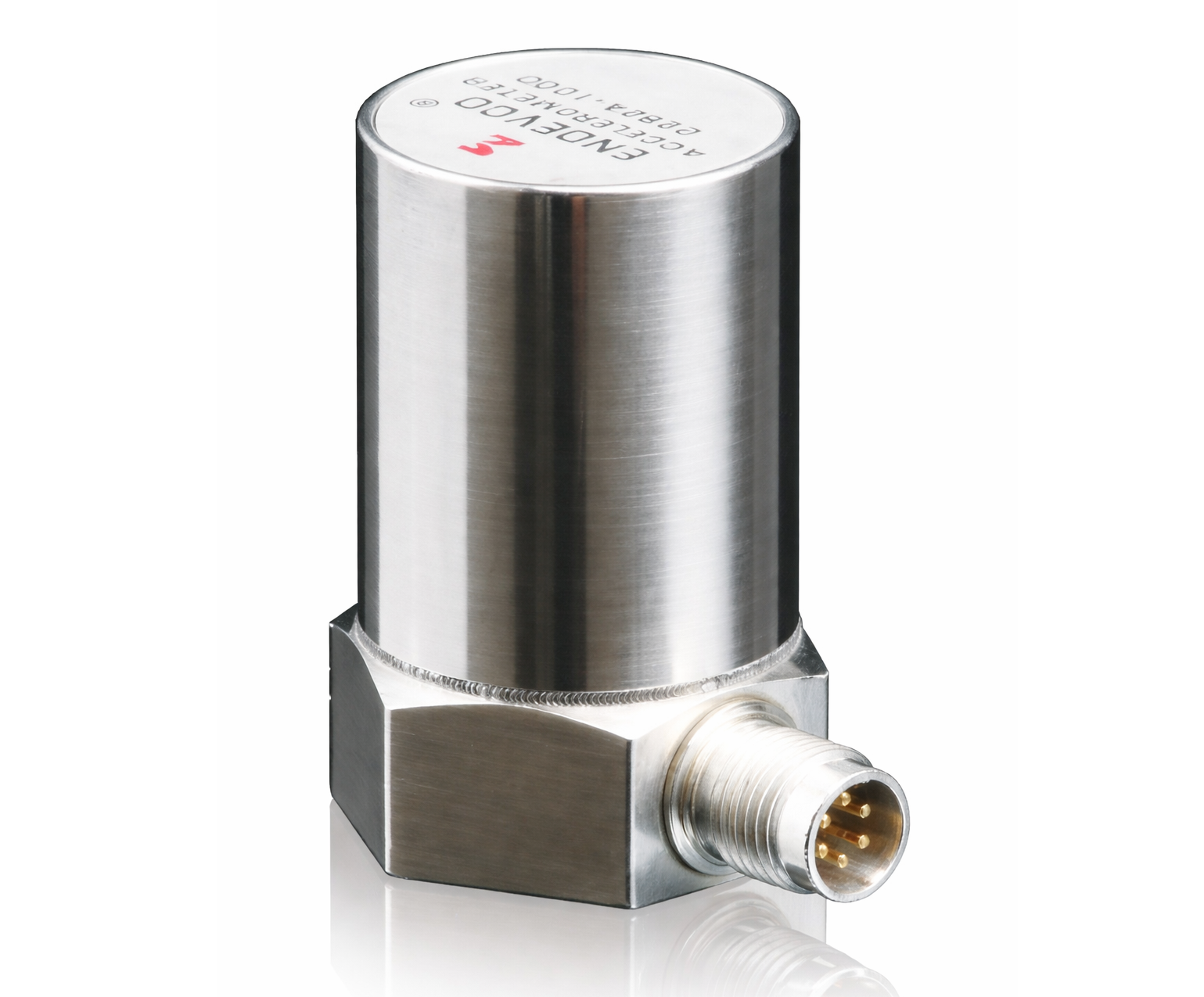

Figura 5. Acelerômetro Piezoresistivo

Acelerômetros piezoresistivos detectam aceleração monitorando mudanças de resistência em elementos sensores tensos.A sua construção robusta permite-lhes suportar fortes choques mecânicos e condições operacionais adversas.Ao contrário de algumas outras tecnologias, elas podem operar de forma confiável em amplas faixas de temperatura.Isto os torna adequados para aplicações exigentes onde durabilidade e resistência ao impacto são necessárias.

Tipos de acelerômetros baseados na medição do eixo

Acelerômetros de eixo único

Figura 6. Acelerômetro de Eixo Único

Acelerômetros de eixo único medem a aceleração ao longo de uma direção fixa.Eles são normalmente usados ​​onde o movimento é limitado a uma orientação conhecida ou caminho linear.Seu design simples os torna econômicos e fáceis de integrar.Esses sensores são frequentemente escolhidos para tarefas simples de monitoramento com complexidade direcional mínima.

Acelerômetros de eixo duplo

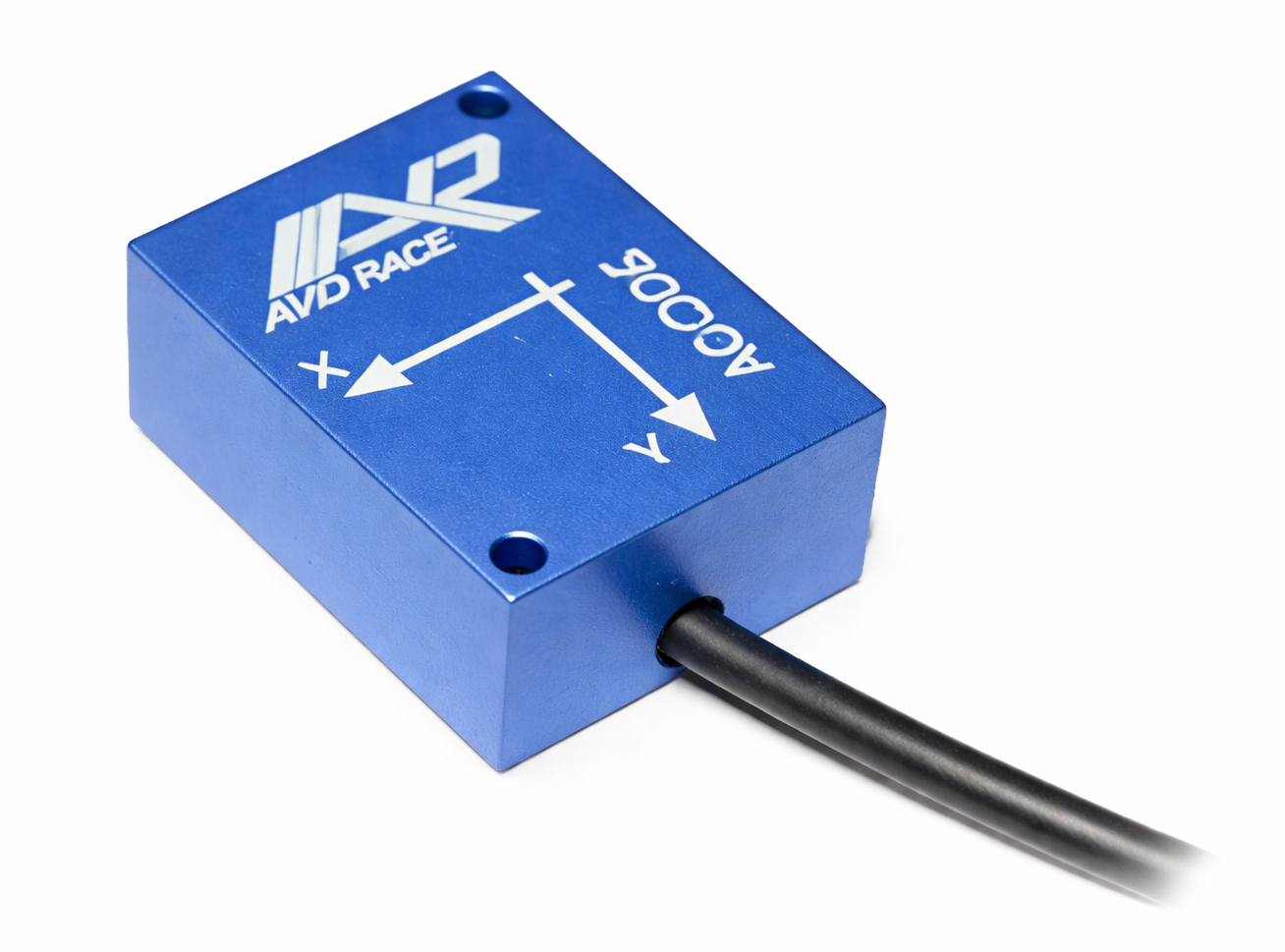

Figura 7. Acelerômetro de eixo duplo

Acelerômetros de eixo duplo medem a aceleração ao longo de duas direções perpendiculares dentro do mesmo plano.Esse recurso permite a detecção de movimentos combinados, como inclinação e movimento planar.Eles oferecem mais informações espaciais do que sensores de eixo único, mantendo um processamento de sinal relativamente simples.Projetos de eixo duplo são comumente usados ​​quando o rastreamento de movimento bidimensional é suficiente.

Acelerômetros triaxiais (3 eixos)

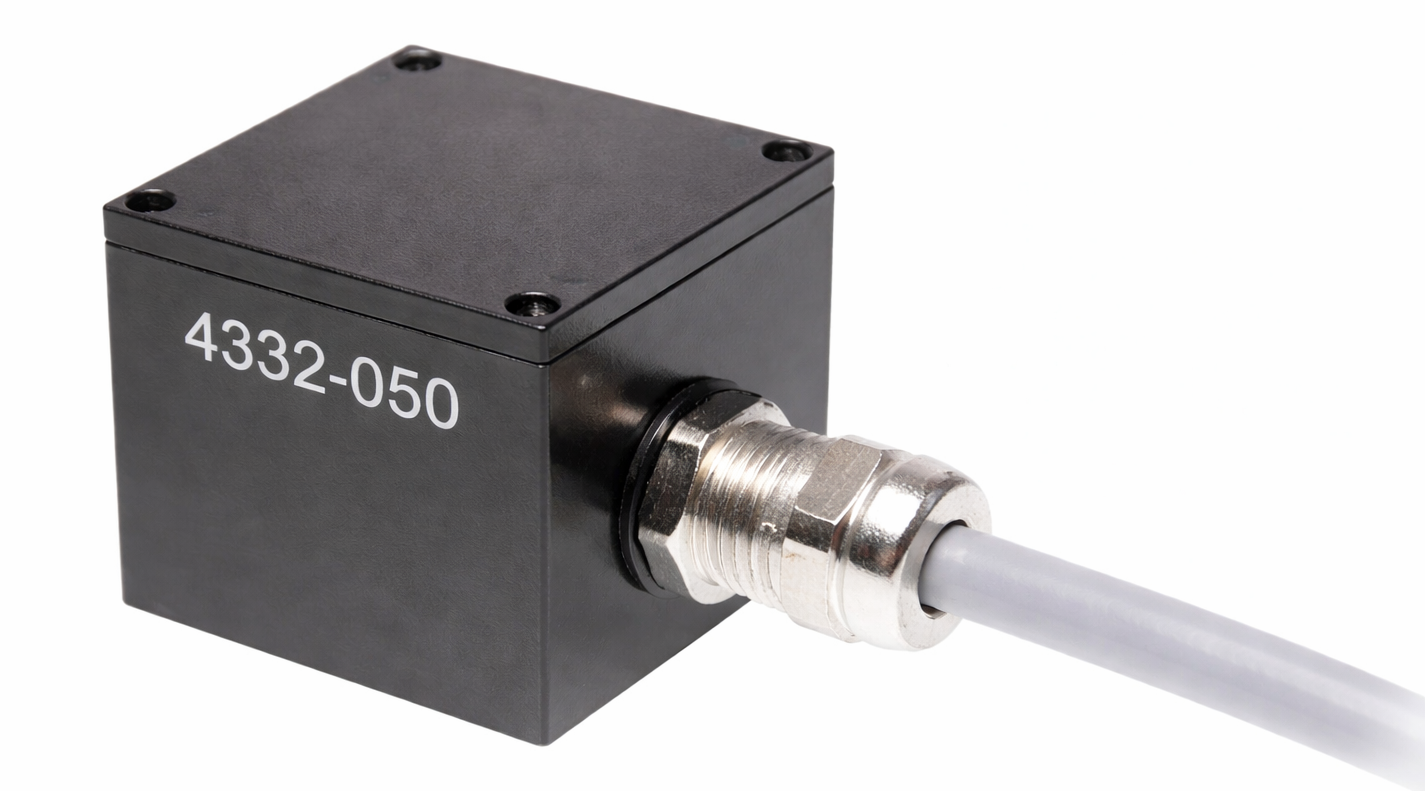

Figura 8. Acelerômetro triaxial (3 eixos)

Acelerômetros triaxiais medem a aceleração simultaneamente ao longo de três eixos ortogonais.Isto permite a detecção completa de movimento espacial, independentemente da orientação do sensor.Eles simplificam o projeto do sistema, eliminando a necessidade de vários sensores de eixo único.Acelerômetros triaxiais são usados ​​em aplicações que exigem reconhecimento total de movimento e rastreamento de orientação.

Tipos de acelerômetros com base no tipo de saída

Acelerômetros analógicos

Os acelerômetros analógicos produzem um sinal de tensão contínuo que varia diretamente com a aceleração.Esta saída permite monitoramento com processamento interno mínimo.No entanto, a qualidade do sinal pode ser afetada por ruído elétrico externo e cabos longos.O condicionamento cuidadoso do sinal é frequentemente necessário em aplicações de precisão.

Acelerômetros Digitais

Acelerômetros digitais fornecem dados de aceleração em formato digital usando protocolos de comunicação padronizados.Isto reduz a suscetibilidade ao ruído e simplifica a transmissão de dados em distâncias mais longas.Muitos acelerômetros digitais incluem recursos internos de filtragem e calibração.Sua saída estruturada os torna adequados para integração direta com sistemas de controle digital.

Aplicações de Acelerômetros

1. Eletrônicos de consumo

Acelerômetros são usados em smartphones e wearables para detectar movimento e orientação do dispositivo.Eles permitem rotação da tela, contagem de passos e recursos baseados em movimento.

2. Sistemas Automotivos

Nos veículos, os acelerômetros detectam mudanças repentinas de velocidade durante acidentes.Eles ajudam a acionar airbags e apoiam sistemas de segurança como estabilidade e controle de capotamento.

3. Monitoramento Industrial

Os acelerômetros medem a vibração em máquinas como motores e bombas.Isso ajuda a encontrar problemas antecipadamente e evita falhas inesperadas da máquina.

4. Dispositivos médicos e de saúde

Acelerômetros rastreiam o movimento corporal em faixas de fitness e dispositivos médicos.Eles também são usados ​​para detecção de quedas e monitoramento da atividade do paciente.

5. Aeroespacial e Defesa

Os acelerômetros ajudam aeronaves, drones e espaçonaves a medir movimento e direção.Eles são importantes para sistemas de navegação e controle de voo.

6. Robótica e Automação

Nos robôs, os acelerômetros detectam movimento, inclinação e impactos repentinos.Eles ajudam a melhorar o equilíbrio, o controle e a operação segura.

7. Monitoramento Estrutural e Sísmico

Acelerômetros detectam vibrações em edifícios e pontes.Eles também são usados ​​para monitorar o movimento do solo durante terremotos.

Acelerômetro vs Giroscópio vs Inclinômetro

Especificação	Acelerômetro	Giroscópio	Inclinômetro
Medição Primária	linear aceleração	Angular velocidade	Ângulo de inclinação
Quantidade medida Unidade	Metro por segundo ao quadrado	Grau por segundo	Grau
Medição Típica Alcance	Menos 16 para mais 16 metros por segundo ao quadrado	250 a 2000 grau por segundo	Zero a 360 grau
Medição Estática Capacidade	Sim	Não	Sim
Tipo de movimento detectado	Tradução e vibração	Rotação e girar	Inclinação e inclinação
Nível de sensibilidade	Alto em baixo frequências	Alto em alto taxas de rotação	Muito alto para inclinação lenta
Sinal de saída Tipo	Analógico ou digitais	Digitais	Analógico ou digitais
Amostragem Comum Taxa	100 a 5.000 hertz	100 a 8.000 hertz	10 a 200 hertz
Ruído típico Densidade	50 microgramas por raiz hertz	0,01 grau por segundo por raiz de hertz	0,001 grau
Deriva ao longo do tempo	Baixo	Alto sem correção	Muito baixo
Referência de gravidade Uso	Usa a gravidade vetor	Não usa gravidade	Usa a gravidade vetor
Consumo de energia	10 a 300 microwatt	1 a 10 miliwatt	5 a 100 miliwatt
Fator de forma comum	Chip MEMS	Chip MEMS	Módulo ou pacote de sensores
Aplicativos	Movimento detecção e monitoramento de vibração	Orientação rastreamento e estabilização	Nivelamento e monitoramento de inclinação

Conclusão

Os acelerômetros funcionam convertendo movimento em sinais elétricos por meio do movimento de uma massa de prova.Diferentes designs e tecnologias de detecção permitem medir a aceleração com precisão sob diversas condições.O número de eixos de medição e o tipo de saída afetam como os dados de movimento são capturados e processados.Devido à sua flexibilidade e confiabilidade, os acelerômetros são amplamente utilizados em eletrônicos de consumo, sistemas industriais, veículos, saúde e aplicações aeroespaciais.
