O que é um núcleo de transformador

Você deve ter notado como os transformadores suportam silenciosamente quase todos os sistemas elétricos ao seu redor.No centro de todos eles está o núcleo do transformador, orientando a energia magnética para que a tensão possa mudar com segurança e eficiência.Compreender como funcionam os núcleos do transformador ajuda você a ver por que existem diferentes designs e onde cada um se encaixa melhor.Desde grandes centrais elétricas até eletrônicos de uso diário, o formato, a estrutura e o material do núcleo influenciam o desempenho.Este guia orienta você nos princípios básicos do núcleo do transformador de maneira clara, ajudando você a conectar como eles funcionam com o local onde são realmente usados.

Catálogo

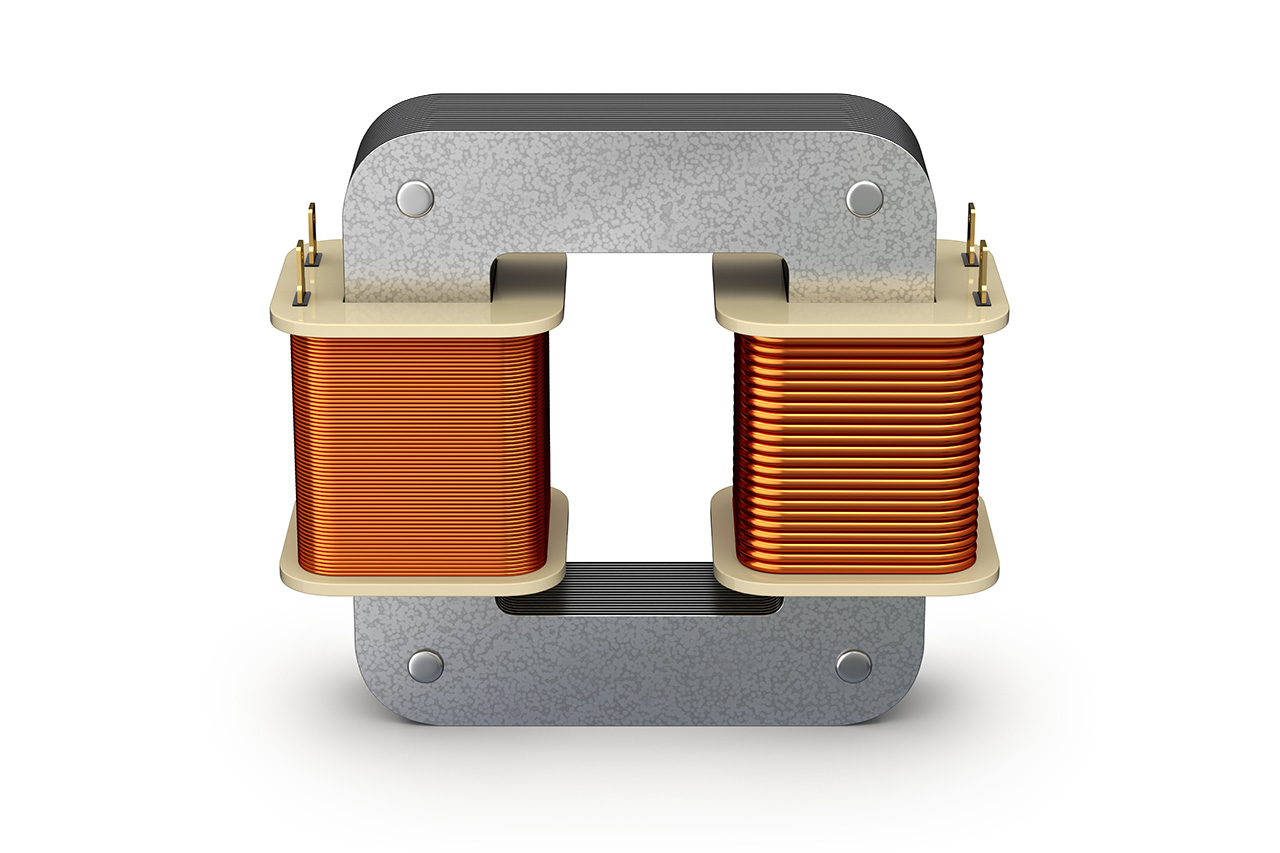

Figura 1. Núcleo do Transformador

O que é um núcleo de transformador

Um núcleo de transformador é a estrutura magnética dentro de um transformador que permite a transferência de energia entre os enrolamentos.Geralmente é feito de materiais ferromagnéticos, como o aço silício, que permitem que o fluxo magnético flua facilmente.O núcleo fornece um caminho magnético definido que liga os enrolamentos primário e secundário.

Sua principal função é suportar o acoplamento magnético entre enrolamentos.Quando a corrente alternada flui através do enrolamento primário, ela cria um campo magnético variável que o núcleo guia em direção ao enrolamento secundário, permitindo a transformação de tensão sem contato elétrico direto.

O núcleo também desempenha um papel estrutural, mantendo os enrolamentos no lugar e mantendo o alinhamento adequado.Através destas funções magnéticas e mecânicas, o núcleo do transformador desempenha um papel central na operação confiável do transformador.

Partes de um núcleo de transformador

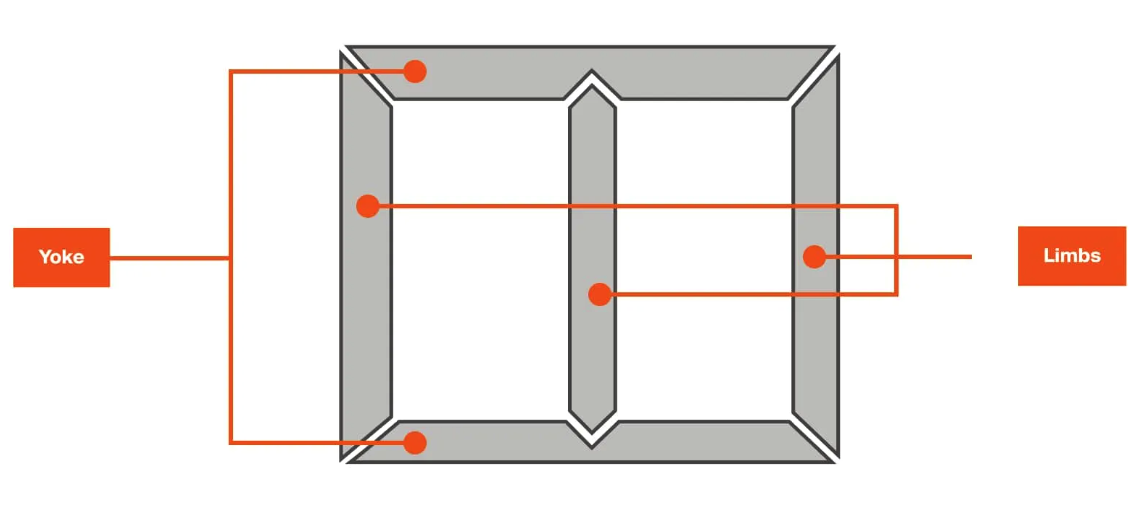

Figura 2. Partes de um núcleo de transformador

O núcleo de um transformador consiste em algumas peças principais que guiam o fluxo magnético e sustentam os enrolamentos.Juntas, essas peças influenciam tanto o desempenho magnético quanto a eficiência geral do transformador.

Membros Centrais

Os membros centrais são as seções verticais do núcleo do transformador em torno das quais os enrolamentos são colocados.Essas seções transportam a maior parte do fluxo magnético produzido durante a operação.À medida que a corrente flui através dos enrolamentos, os membros fornecem um caminho de baixa resistência que permite que o campo magnético passe diretamente através das bobinas, apoiando a transferência eficaz de energia entre os enrolamentos.Como os enrolamentos são montados nos membros, seu tamanho e formato também influenciam o resfriamento, o espaçamento do isolamento e o layout geral do transformador.

Core Yokes

Os jugos do núcleo são as seções horizontais do núcleo que conectam os membros e completam o circuito magnético.A sua principal função é fornecer um caminho de retorno contínuo para o fluxo magnético, garantindo que o campo permaneça confinado dentro da estrutura central em vez de se espalhar pelo ar circundante.Além de orientar o fluxo, as culatras ajudam a manter o núcleo unido, contribuindo para a resistência mecânica e mantendo o alinhamento adequado entre os membros durante a operação e o manuseio.

Como funciona um núcleo de transformador

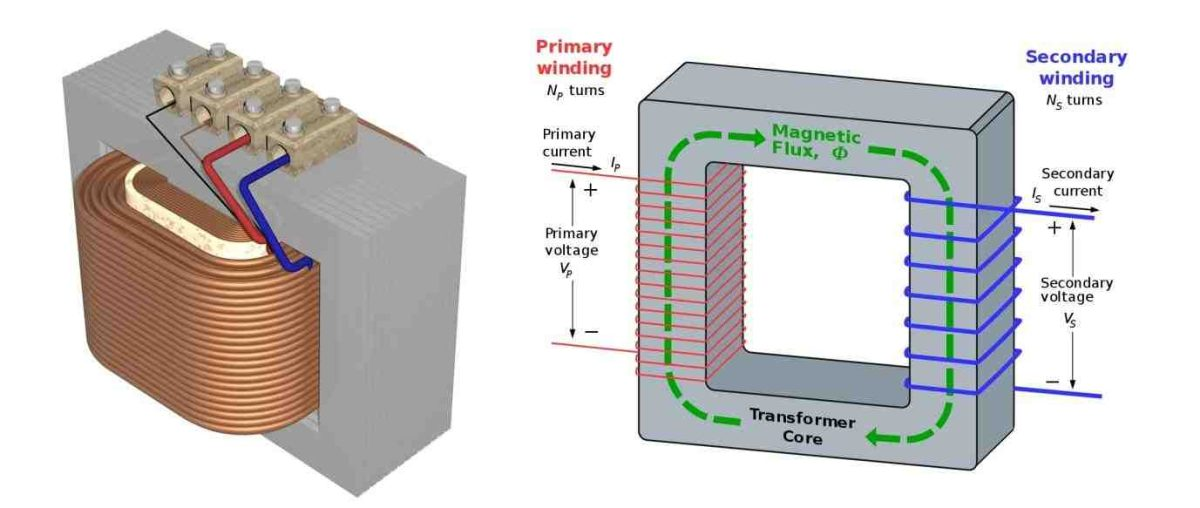

Figura 3. Fluxo de fluxo magnético em um núcleo de transformador

O núcleo de um transformador funciona fornecendo um caminho definido para o fluxo magnético produzido pela corrente alternada no enrolamento primário.Quando uma corrente alternada flui através do enrolamento primário, ela gera um campo magnético em constante mudança.Este campo fica concentrado dentro do núcleo porque o material do núcleo oferece uma resistência ao fluxo magnético muito menor do que o ar circundante.

O fluxo magnético viaja através do núcleo e liga os enrolamentos primário e secundário.À medida que esse fluxo muda com o tempo, ele induz uma tensão no enrolamento secundário.Através deste processo, a energia elétrica é transferida do lado primário para o secundário sem contato elétrico direto.A presença do núcleo garante que a maior parte do campo magnético criado pelo enrolamento primário atinja o enrolamento secundário em vez de se dispersar para fora.

Ao guiar o fluxo magnético ao longo de um caminho controlado, o núcleo do transformador ajuda a manter o acoplamento eficiente entre os enrolamentos e limita as perdas causadas por campos magnéticos dispersos.Este comportamento magnético controlado permite que a transformação de tensão ocorra de maneira estável e previsível, formando a base da operação do transformador em sistemas elétricos práticos.

Tipos comuns de núcleo de transformador

Os transformadores modernos usam diferentes designs de núcleo, dependendo da aplicação, dos requisitos de eficiência e das necessidades de fabricação.A forma e a construção do núcleo influenciam o desempenho magnético, as perdas e o comportamento geral do transformador.

Núcleos de transformador tipo núcleo vs tipo shell

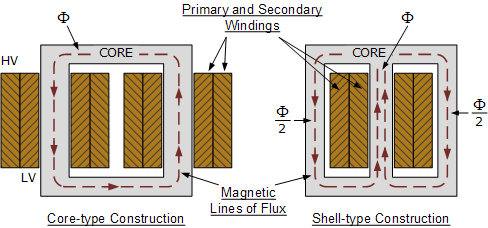

Figura 4. Núcleos de transformador tipo núcleo e tipo shell

Os transformadores do tipo núcleo e do tipo casco diferem principalmente na forma como os enrolamentos e o núcleo são organizados, o que afeta diretamente o fluxo do fluxo magnético, o uso do material e as perdas gerais.

Em um transformador do tipo núcleo, os enrolamentos são colocados ao redor dos membros do núcleo e o fluxo magnético flui através das seções do núcleo que suportam esses enrolamentos.Este arranjo cria um caminho magnético relativamente aberto e torna os enrolamentos mais acessíveis.Devido a esse layout, os projetos do tipo núcleo geralmente requerem menos material de núcleo, mas um pouco mais de material de enrolamento.Eles são comumente usados ​​em grandes transformadores de potência e distribuição, onde a facilidade de isolamento, resfriamento e manutenção é importante.

Em um transformador tipo shell, o núcleo envolve os enrolamentos, encerrando-os dentro da estrutura do núcleo.O fluxo magnético é dividido em vários caminhos dentro do núcleo, o que ajuda a mantê-lo firmemente contido.Isso reduz o fluxo de vazamento e pode levar a menores perdas magnéticas.Projetos do tipo casca geralmente requerem mais material de núcleo, mas menos material de enrolamento.Eles são frequentemente escolhidos para transformadores de distribuição e para fins especiais, onde são preferidos tamanho compacto, controle magnético aprimorado e ruído reduzido.

Núcleos de transformador de três, quatro e cinco membros

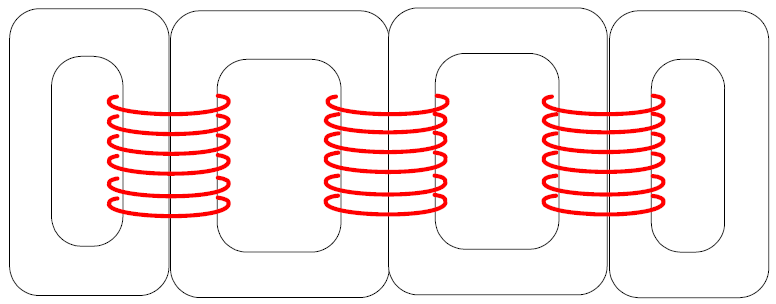

Figura 5. Núcleos de transformadores de três, quatro e cinco membros

O número de membros em um núcleo de transformador afeta diretamente a forma como o fluxo magnético retorna através do núcleo durante a operação.Cada membro fornece um caminho para o fluxo produzido pelos enrolamentos, e o arranjo geral dos membros determina quão bem esse fluxo está contido na estrutura central.

Um núcleo de transformador de três membros é amplamente utilizado em muitos transformadores trifásicos porque oferece um design compacto e com eficiência de material.Nesta configuração, cada enrolamento de fase é colocado em um membro, e o fluxo magnético das três fases compartilha caminhos de retorno comuns através do núcleo.Este arranjo funciona bem sob condições operacionais equilibradas e é comumente selecionado para aplicações padrão onde a simplicidade e o material do núcleo reduzido são preferidos.

Em algumas condições operacionais, entretanto, os caminhos de retorno compartilhados em um núcleo de três membros não são suficientes para conter totalmente todos os componentes do fluxo magnético.Os núcleos do transformador de quatro e cinco membros resolvem isso adicionando um ou dois membros externos que atuam como caminhos de retorno dedicados.Esses membros adicionais fornecem rotas mais claras para o fluxo magnético circular dentro do núcleo, em vez de se espalhar pelas estruturas vizinhas.

Ao oferecer controle aprimorado do fluxo de retorno, os projetos de quatro e cinco membros ajudam a reduzir campos magnéticos dispersos, limitar perdas adicionais e diminuir os níveis de ruído.Por esse motivo, eles são frequentemente usados ​​em configurações de transformadores onde o equilíbrio do fluxo, o desempenho térmico ou a estabilidade operacional exigem um controle mais próximo do comportamento magnético.

Núcleo laminado do transformador

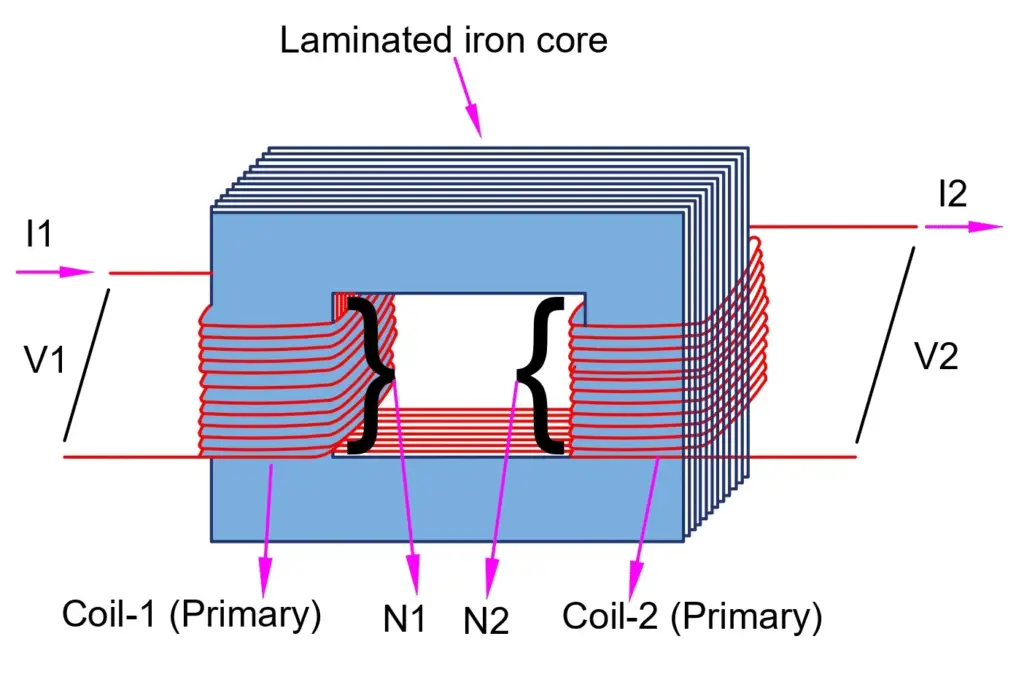

Figura 6. Estrutura laminada do núcleo do transformador

Um núcleo de transformador laminado é construído a partir de finas folhas de aço elétrico empilhadas para formar a estrutura do núcleo.Cada folha é isolada eletricamente da próxima, o que limita as correntes circulantes indesejadas dentro do material do núcleo.Ao reduzir estas correntes, a estrutura laminada ajuda a controlar o acúmulo de calor durante a operação e melhora a eficiência geral.

Este tipo de projeto de núcleo é amplamente utilizado em transformadores modernos porque fornece um equilíbrio prático entre eficiência energética, resistência mecânica e custo de fabricação.Os núcleos laminados funcionam de forma confiável em uma ampla gama de níveis de potência, o que os torna adequados tanto para aplicações de baixa potência quanto para transformadores de distribuição ou de potência maiores.

Núcleo do transformador de lacuna distribuída

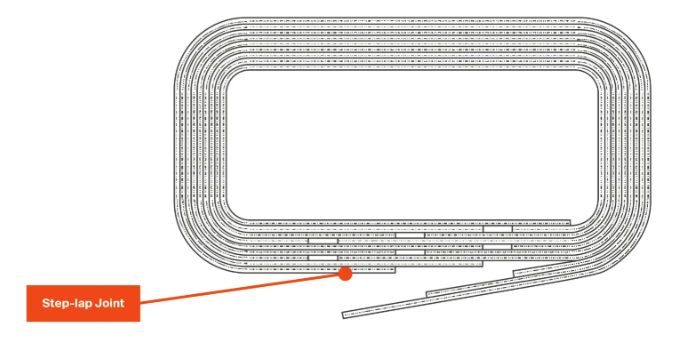

Figura 7. Núcleo do Transformador de Gap Distribuído

Um núcleo de transformador de gap distribuído, muitas vezes referido como núcleo enrolado, é formado moldando laminações de aço em uma estrutura de núcleo contínua, em vez de montá-las como seções empilhadas.Este método de fabricação resulta em pequenas lacunas distribuídas por todo o núcleo, em vez de concentradas em juntas específicas.

As lacunas distribuídas ajudam a controlar o comportamento magnético, suavizando o fluxo de fluxo e limitando a saturação localizada.Este design também contribui para reduzir o ruído operacional e desempenho magnético estável sob condições normais de carga.Núcleos de lacuna distribuídos são comumente usados ​​em transformadores de distribuição, onde operação consistente, desempenho confiável e custo de fabricação reduzido são considerações importantes de projeto.

Núcleo do transformador toroidal

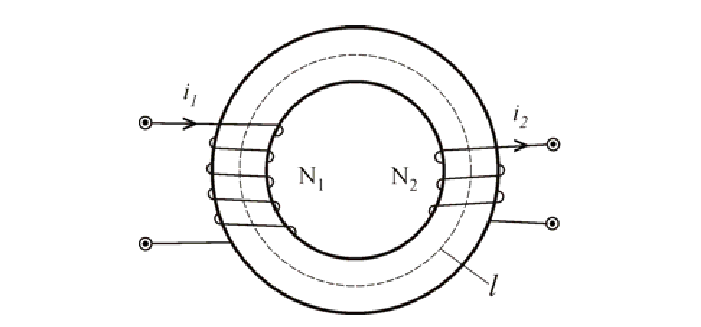

Figura 8. Núcleo do Transformador Toroidal

O núcleo de um transformador toroidal possui uma estrutura em forma de anel com enrolamentos enrolados uniformemente em torno dele.Este design fornece um caminho magnético muito suave, o que ajuda a reduzir perdas e campos magnéticos dispersos.Núcleos toroidais são frequentemente usados ​​em fontes de alimentação compactas e equipamentos eletrônicos, especialmente quando operação silenciosa e tamanho pequeno são importantes.

Aplicações de núcleos de transformador

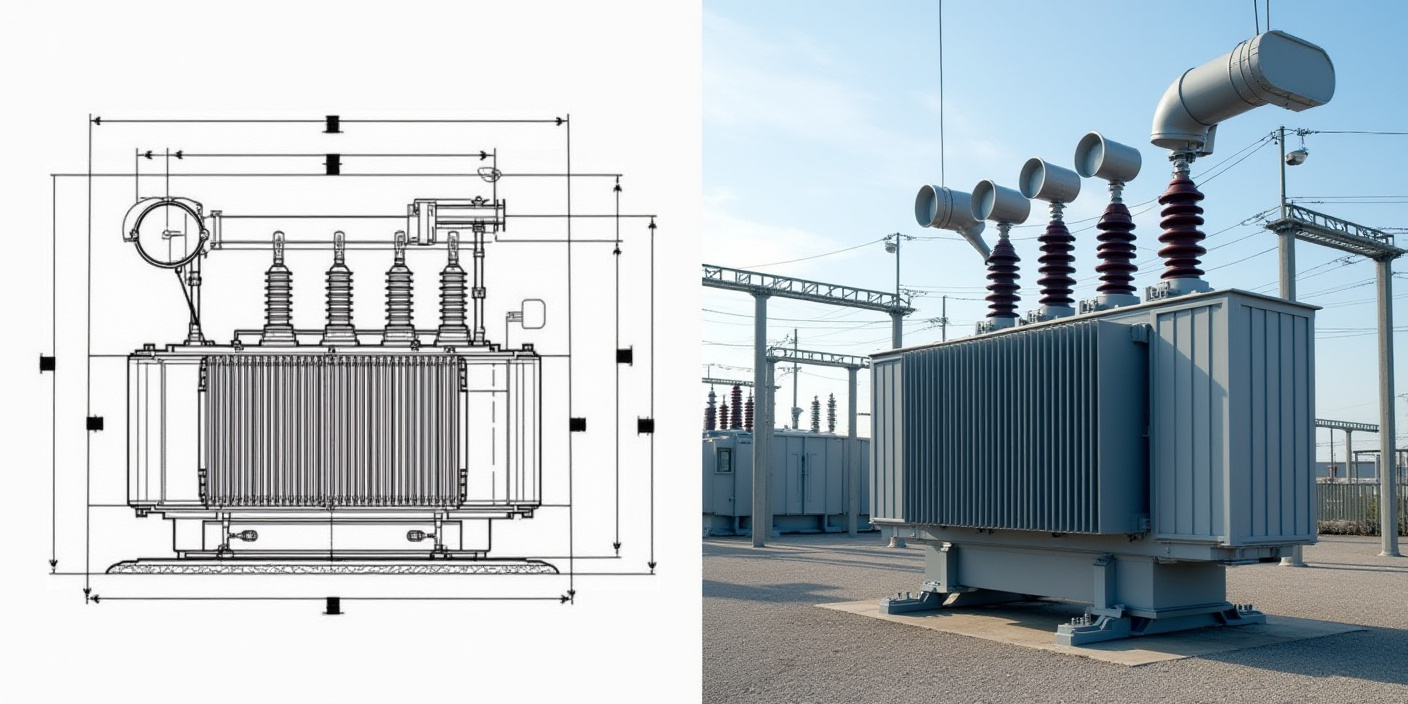

Figura 9. Aplicações de Transformadores de Potência

Os núcleos do transformador são usados em uma ampla gama de sistemas elétricos, onde permitem transferência confiável de energia e controle de tensão sob diferentes condições operacionais.Seu design e seleção de materiais variam dependendo da tensão do sistema, das expectativas de eficiência, dos limites de tamanho físico e das demandas ambientais.

Nas redes de distribuição de energia, os núcleos dos transformadores são uma parte central dos transformadores montados em postes, montados em almofadas e montados no solo.Esses sistemas operam continuamente e frequentemente em níveis de alta tensão, portanto, os projetos principais são escolhidos para minimizar perdas, controlar o calor e garantir longa vida útil.Nas subestações, núcleos de transformadores maiores suportam a conversão de tensão entre os níveis de transmissão e distribuição, onde a resistência mecânica e o desempenho magnético estável são especialmente importantes.

Os núcleos do transformador também são amplamente utilizados em equipamentos industriais, como acionamentos de motores, sistemas de soldagem e unidades de conversão de energia.Nesses ambientes, os núcleos devem lidar com cargas variadas e trocas frequentes, mantendo um desempenho consistente.As principais opções de design aqui geralmente equilibram eficiência com durabilidade e estabilidade térmica.

Em dispositivos eletrônicos e fontes de alimentação compactas, núcleos de transformadores menores são usados ​​para gerenciar níveis de potência baixos a moderados.Essas aplicações dão maior ênfase ao tamanho, à redução de ruído e ao controle eletromagnético, o que influencia a escolha do formato e construção do núcleo.Em todas as aplicações, os núcleos dos transformadores são selecionados para corresponder às condições operacionais, garantindo um desempenho confiável tanto em infraestruturas de grande escala como em sistemas eletrônicos diários.

Conclusão

Os núcleos dos transformadores desempenham um papel central na forma como a energia elétrica se move através dos sistemas de energia.Você viu como a estrutura central orienta o fluxo magnético e suporta a transformação segura de tensão.Existem diferentes designs de núcleo porque as condições operacionais, as necessidades de eficiência e os limites de tamanho variam de uma aplicação para outra.Núcleos laminados, distribuídos e toroidais servem a propósitos específicos.A disposição dos membros também afeta a forma como o fluxo magnético retorna através do núcleo.Quando você entende essas diferenças, fica mais fácil ver por que os núcleos do transformador são projetados da maneira que são e como eles suportam uma operação elétrica confiável.
