Guia completo de optoacopladores para iniciantes

Ao trabalhar com circuitos eletrônicos, muitas vezes você precisa transferir sinais enquanto mantém as peças isoladas com segurança.Este artigo explica o que é um optoacoplador, como funciona com luz e quais componentes estão dentro dele.Você também aprenderá sobre seu símbolo, configuração de pinos, diferentes tipos e especificações principais.Além disso, aborda suas vantagens, limitações, usos comuns e como se compara a relés e transformadores.

Catálogo

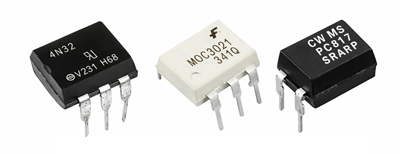

Figura 1. Optoacoplador

O que é um optoacoplador?

Um optoacoplador, também chamado de optoisolador, é um componente eletrônico usado para transferir sinais entre dois circuitos, mantendo-os eletricamente isolados.Ele utiliza luz para passar informações, o que impede a conexão elétrica direta entre os lados de entrada e saída.Esse isolamento ajuda a proteger componentes sensíveis contra picos de tensão, ruído e loops de aterramento.Os optoacopladores são amplamente utilizados em eletrônica de potência, sistemas de controle e interfaces de comunicação.

O principal objetivo de um optoacoplador é garantir a segurança e a integridade do sinal em projetos eletrônicos.Ao separar os circuitos de alta tensão e de baixa tensão, reduz o risco de danos e interferências.Também melhora a confiabilidade do sistema, evitando o fluxo indesejado de corrente entre os circuitos.No design moderno de PCB, os optoacopladores são ótimos para obter uma transmissão de sinal segura e estável.

Estrutura de um optoacoplador

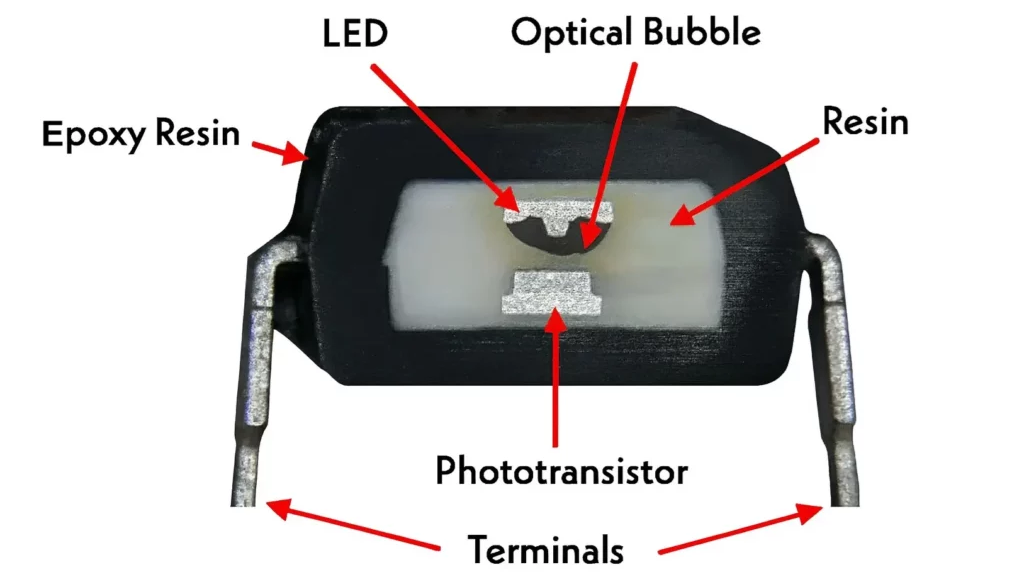

Figura 2. Estrutura Interna de um Optoacoplador

• LED (diodo emissor de luz)

O LED é o componente do lado de entrada que produz luz quando a corrente flui através dele.Geralmente é feito de material semicondutor emissor de infravermelho para transferência eficiente de sinal.O LED é posicionado diretamente voltado para o fotodetector dentro da embalagem.Sua principal função é converter sinais elétricos de entrada em energia luminosa.

• Fototransistor (fotodetector)

O fototransistor é colocado no lado da saída e detecta a luz emitida pelo LED.Ele converte a luz recebida em um sinal elétrico.Este componente é sensível à intensidade da luz, o que controla seu comportamento de saída.É comumente usado devido ao seu bom equilíbrio entre sensibilidade e simplicidade.

• Bolha Óptica / Caminho de Luz

O espaço óptico entre o LED e o fotodetector permite que a luz viaje sem contato elétrico.Esta região garante isolamento elétrico completo entre os dois lados.É cuidadosamente projetado para maximizar a eficiência da transmissão de luz.O caminho claro ajuda a manter a transferência de sinal estável e precisa.

• Resina Epóxi (Encapsulamento)

Os componentes internos são revestidos com resina epóxi para protegê-los contra umidade, poeira e danos mecânicos.Este material também ajuda a manter a clareza óptica para uma transmissão de luz eficiente.Ele fornece estabilidade estrutural ao dispositivo.A resina garante confiabilidade de longo prazo em diferentes ambientes.

• Terminais (pinos)

Os terminais fornecem conexões elétricas externas aos lados de entrada e saída.Cada pino é atribuído para entrada de LED ou saída de fotodetector.Eles são dispostos para manter o espaçamento de isolamento.Esses pinos permitem fácil integração em circuitos PCB.

Como funciona um optoacoplador?

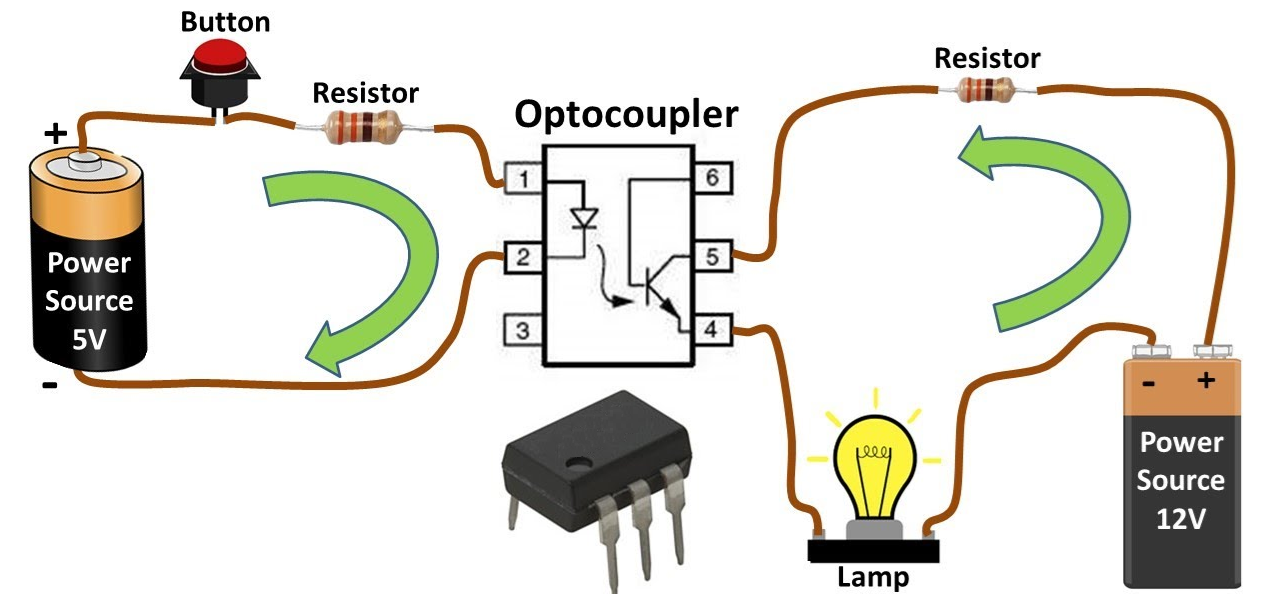

Figura 3. Princípio de funcionamento do optoacoplador

Um optoacoplador funciona convertendo um sinal elétrico em luz e depois novamente em um sinal elétrico.Quando uma tensão é aplicada ao lado de entrada, a corrente flui através do LED, fazendo com que ele emita luz.Esta luz viaja através da lacuna interna sem qualquer conexão elétrica direta.A quantidade de luz produzida depende da intensidade do sinal de entrada.Este processo garante uma transferência segura de sinal entre circuitos isolados.

No lado da saída, o fotodetector detecta a luz que entra e responde gerando um sinal elétrico correspondente.Este sinal de saída pode então controlar outro circuito, como comutar uma carga ou enviar dados lógicos.Como a conexão é óptica e não elétrica, o ruído e a alta tensão não conseguem passar.Isso torna o optoacoplador ideal para proteção e isolamento de sinal.A operação geral é simples, confiável e amplamente utilizada em sistemas eletrônicos.

Símbolo do acoplador óptico e configuração do pino

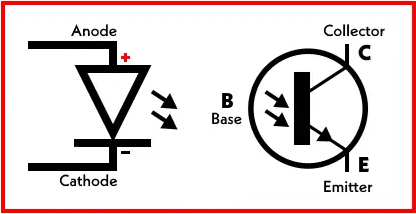

Figura 4. Símbolo do acoplador óptico e configuração dos pinos

Pino nº.	Nome do pino	Função
1	Ânodo (A)	Recebe tensão de entrada positiva para o LED
2	Cátodo (K)	Completa o Circuito de entrada de LED
3	NC (Não Conexão)	Não internamente conectado, reservado ou não utilizado
4	Emissor (E)	Terminal de saída de fototransistor
5	Colecionador (C)	Saída principal terminal de controle
6	Base (B)	Controle opcional do ganho do fototransistor

Tipos de optoacopladores

Os optoacopladores são classificados com base no tipo de dispositivo de saída usado para detecção de sinal.

Optoacoplador fototransistor

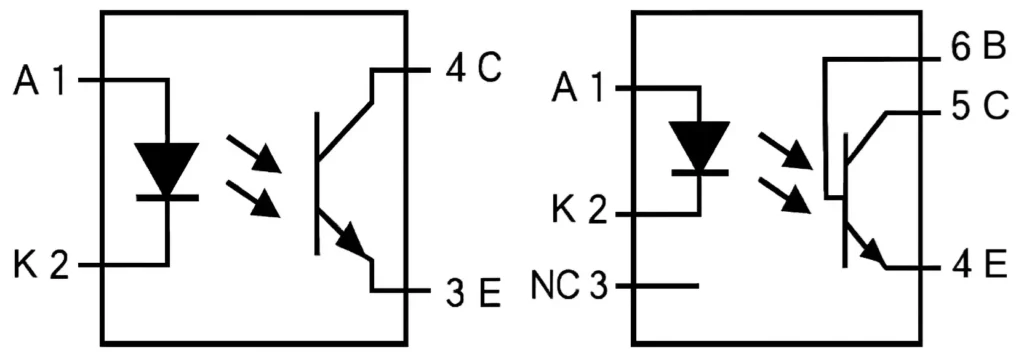

Figura 5. Optoacoplador fototransistor

Um optoacoplador fototransistor é um tipo de optoacoplador que usa um fototransistor como dispositivo de saída.Ele converte a luz do LED interno em um sinal de saída elétrica controlada.O fototransistor atua como um interruptor que liga quando recebe luz.Este tipo é amplamente utilizado porque oferece boa sensibilidade e design de circuito simples.É adequado para tarefas de isolamento e comutação de sinal de uso geral.A estrutura normalmente mostra o LED alinhado com um transistor dentro da embalagem.Devido ao seu equilíbrio entre velocidade e ganho, é comumente usado em interface de microcontroladores e circuitos de controle de baixa potência.

Optoacoplador fotodiodo

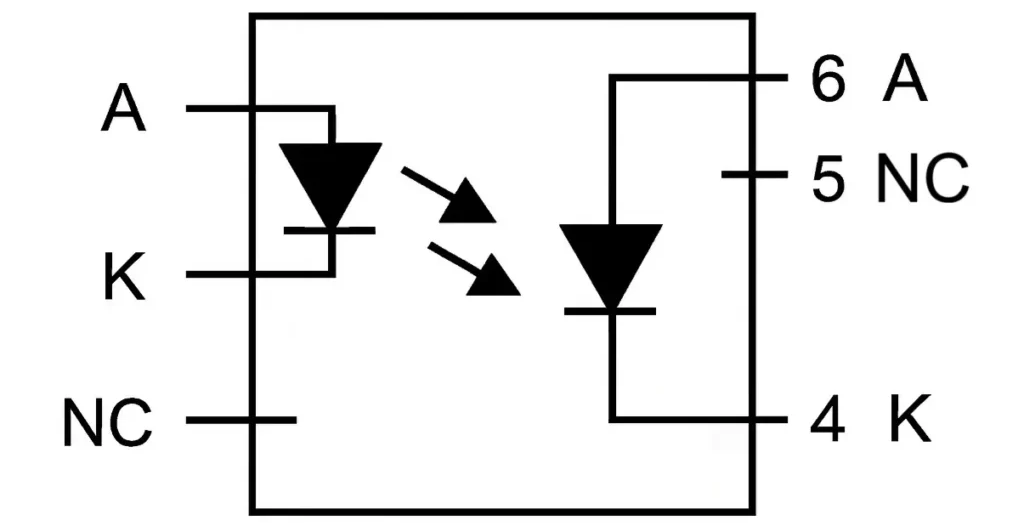

Figura 6. Optoacoplador Fotodiodo

Um optoacoplador de fotodiodo usa um fotodiodo como elemento sensor de saída.Ele converte a luz recebida em corrente com tempo de resposta muito rápido.Este tipo é projetado para transmissão de sinal de alta velocidade e aplicações de temporização precisa.O fotodiodo reage rapidamente às mudanças de luz, tornando-o ideal para sinais de comunicação digital.Geralmente requer amplificação adicional para sinais de saída mais fortes.O layout interno mostra um diodo alinhado com a fonte de luz.Sua principal vantagem é a velocidade, em vez do alto ganho de saída.

Optoacoplador Foto-Triac

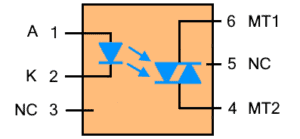

Figura 7. Optoacoplador Foto-Triac

Um optoacoplador foto-triac é um optoacoplador que usa um triac como dispositivo de saída para controle CA.Ele converte sinais luminosos em ações de comutação para cargas de corrente alternada.Quando o LED interno é ativado, o triac é acionado para conduzir corrente.Isso permite controlar dispositivos como lâmpadas, motores e aquecedores.A estrutura normalmente mostra uma fonte de luz acionando um estágio de saída triac.É amplamente utilizado em aplicações de comutação e dimerização CA.Este tipo é importante para isolar circuitos de controle de baixa tensão de sistemas CA de alta tensão.

Optoacoplador Photodarlington

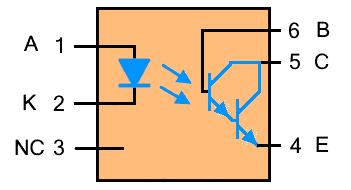

Figura 8. Optoacoplador Photodarlington

Um optoacoplador fotodarlington usa um par de transistores Darlington como dispositivo de saída.Ele fornece maior ganho de corrente em comparação com um fototransistor padrão.Isso permite amplificar sinais de luz fracos em saídas elétricas mais fortes.A configuração interna normalmente mostra dois transistores conectados para aumentar a sensibilidade.É útil em aplicações onde é necessária uma corrente de saída mais alta.No entanto, ele opera mais lentamente que os tipos básicos de fototransistores.Este projeto é comumente usado em circuitos de amplificação e controle de sinal.

Optoacoplador Foto-SCR

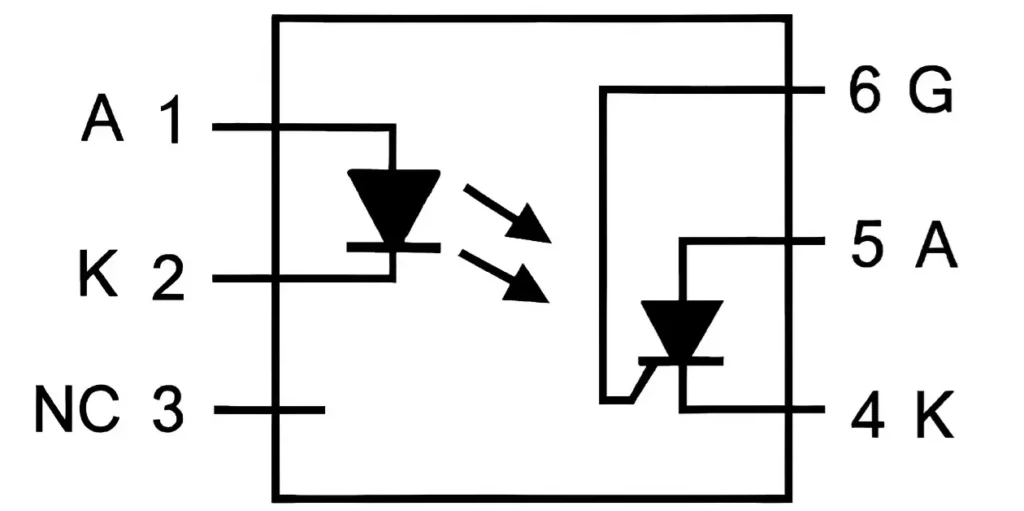

Figura 9. Optoacoplador Foto-SCR

Um optoacoplador foto-SCR usa um retificador controlado de silício (SCR) como dispositivo de saída.Ele converte a luz em uma ação de comutação elétrica de travamento.Uma vez acionado pela luz, o SCR permanece ligado até que a corrente caia abaixo de um determinado nível.Isso o torna adequado para circuitos controlados de retificação e controle de potência.A estrutura interna mostra um elemento SCR acionado por luz.É comumente usado em circuitos de disparo e proteção.Este tipo é ideal para aplicações que exigem comportamento de comutação estável e sustentado.

Especificações do optoacoplador

Parâmetro	Faixa Típica / Valor
Transferência Atual Proporção (CTR)	50% a 600% (em SE = 5 mA)
Isolamento Tensão	2,5 kV a 5 kV RMS
Tensão direta (LED)	1,1 V a 1,4 V
Corrente direta (SE)	5mA a 20mA (máx. até 50 mA)
Corrente de saída	1mA a 50mA
Velocidade de comutação	3 µs a 20 µs
Tempo de subida	2 µs a 10 µs
Tempo de outono	2 µs a 15 µs
Propagação Atraso	2 µs a 15 µs
Poder Dissipação	70mW a 200mW
Temperatura operacional	-40°C a +85°C
Armazenamento Temperatura	-55°C a +125°C
Entrada Capacitância	30 pF a 100 pF
Saída Capacitância	5pF a 15pF
Isolamento Resistência	≥ 10⁹Ω (normalmente 10¹¹Ω)

Vantagens e desvantagens dos optoacopladores

Vantagens dos optoacopladores

• Fornece forte isolamento elétrico

• Protege circuitos contra picos de alta tensão

• Reduz ruídos elétricos e interferências

• Compacto e fácil de integrar

• Sem desgaste mecânico ou peças móveis

• Melhora a segurança e a confiabilidade do sistema

Limitações dos optoacopladores

• Capacidade limitada de manipulação de corrente

• Mais lentas que conexões elétricas diretas

• A CTR varia com a temperatura e o envelhecimento

• Requer controle de corrente de entrada adequado

• Não é adequado para cargas de potência muito alta

• O sinal de saída pode precisar de amplificação

Aplicações comuns de optoacopladores

Os optoacopladores são amplamente utilizados em sistemas eletrônicos onde são necessários isolamento e controle de sinal.

1. Isolamento da fonte de alimentação

Os optoacopladores são usados na comutação de fontes de alimentação para separar seções de alta e baixa tensão.Eles ajudam a regular a tensão de saída enquanto mantêm a segurança.Isto evita danos aos circuitos de controle.Também garante operação estável em sistemas de conversão de energia.

2. Interface do microcontrolador

Eles permitem que os microcontroladores interajam com segurança com dispositivos de alta tensão.Isso protege circuitos lógicos sensíveis contra estresse elétrico.Ele também garante uma comunicação de sinal confiável.Optoacopladores são comumente usados ​​em sistemas embarcados.

3. Comutação de carga CA

Os optoacopladores controlam dispositivos CA, como lâmpadas e motores.Eles fornecem isolamento seguro entre sinais de controle e circuitos de potência.Isso melhora a segurança e a durabilidade do sistema.Eles são frequentemente usados ​​em automação residencial e controle industrial.

4. Isolamento de Sinal na Comunicação

Eles isolam as linhas de comunicação para evitar interferência de ruído.Isso melhora a clareza do sinal e a precisão dos dados.É útil em sistemas de comunicação industrial.O isolamento ajuda a manter a transmissão de dados estável.

5. Circuitos de Controle de Motor

Os optoacopladores são usados em drivers de motor para isolar seções de controle e potência.Isso protege a eletrônica de controle contra picos de tensão.Também melhora a confiabilidade do sistema.Eles são amplamente utilizados em sistemas de automação.

6. Segurança de equipamentos médicos

Eles garantem a segurança do paciente isolando circuitos sensíveis.Isso evita vazamentos elétricos e perigos.Os optoacopladores são úteis em dispositivos de nível médico.Eles ajudam a atender aos rígidos padrões de segurança.

Optoacoplador vs Relé vs Transformador

Recursos	Optoacoplador	Relé	Transformador
Isolamento Tensão	2,5–5kV RMS	1–10 kV (contato lacuna)	2–15kV RMS
Método de troca	LED + fotodetector	Eletromagnético contatos	Magnético indução
Velocidade de comutação	1–20 µs	5–15ms	Sem troca (contínuo)
Tamanho Físico	~4–10mm (DIP/SMD)	~10–40mm	~20–100mm
Ruído operacional	0dB (silencioso)	40–60 dB (clique som)	0dB (silencioso)
Vida útil	>100.000 horas	10⁵–10⁷ ciclos	>100.000 horas
Capacidade de carga	10–50 mA típico	1–30A	0,1–1000+ VA
Entrada Requisito	5–20 mA (LED dirigir)	Bobina de 5–24 V, 10–100 mA	Entrada de tensão CA
Saída Capacidade	Sinal de baixa potência	Alta potência trocando	Tensão CA transferir
Manutenção	Nenhum	Desgaste de contato substituição	Nenhum
Eficiência	70–90%	80–90%	90–98%
Imunidade EMI	>10kV/µs CMTI	Moderado	Alto (depende projeto)
Troca Frequência	Até 100 kHz	<100 Hz	50–60 Hz típico
Caso de uso típico	Sinal isolamento, interface lógica	Controle de potência, comutação de cargas	Tensão conversão, isolamento

Conclusão

Os optoacopladores desempenham um papel importante no projeto eletrônico, fornecendo isolamento elétrico, reduzindo o ruído e protegendo circuitos sensíveis contra alta tensão.Seu funcionamento depende de um LED interno e de um dispositivo de saída sensível à luz, com diferentes tipos disponíveis para comutação, isolamento de sinal, amplificação e controle AC.Os principais fatores de desempenho, benefícios e limitações devem ser considerados ao selecionar o optoacoplador correto para um circuito.Devido à sua segurança, tamanho compacto e confiabilidade, eles são amplamente utilizados em fontes de alimentação, sistemas de controle, interfaces de comunicação, drivers de motor e equipamentos médicos.
