FPGA vs microcontrolador: principais diferenças que você deve saber

Ao trabalhar com design de PCB, você frequentemente escolherá entre um FPGA e um microcontrolador com base nas necessidades do seu sistema.Este artigo explica o que cada um é, como funcionam e os principais componentes dentro deles.Você também verá como suas estruturas de sistema e abordagens de programação diferem.Ao compreender esses princípios básicos, você pode decidir qual deles se adapta melhor ao seu projeto.

Catálogo

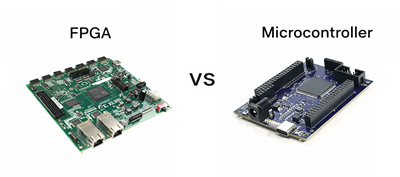

Figura 1. Visão geral do FPGA vs microcontrolador

O que é um FPGA e um microcontrolador?

Um FPGA (Field-Programmable Gate Array) é um tipo de circuito integrado que permite configurar a lógica digital após a fabricação.É amplamente utilizado no projeto de PCB quando é necessário um comportamento de hardware personalizado, como a criação de caminhos de processamento de sinal paralelo ou lógica de controle especializada.Em vez de executar instruções de software, um FPGA constrói circuitos de hardware com base no seu projeto.Isso o torna adequado para tarefas que exigem tempo preciso e flexibilidade no nível do hardware.Em um sistema PCB, ele atua como um núcleo lógico programável que se conecta à memória, sensores e interfaces de comunicação.Use dispositivos FPGA para implementar diretamente sistemas digitais personalizados na placa.

Um microcontrolador é um circuito integrado compacto projetado para executar instruções programadas para controlar sistemas eletrônicos.Normalmente inclui um processador, memória e interfaces de entrada/saída em um único chip, tornando-o ideal para aplicações de PCB incorporadas.Microcontroladores são comumente usados ​​para ler entradas, processar dados e controlar saídas, como LEDs, motores ou sensores.Eles operam sequencialmente, seguindo um conjunto de instruções escritas em software.No design de PCB, eles servem como unidade de controle principal para muitos dispositivos, desde dispositivos simples até sistemas complexos.Sua simplicidade e integração fazem deles uma escolha popular para tarefas orientadas ao controle.

Componentes de FPGA e Microcontrolador

Componentes FPGA

• Blocos Lógicos (Blocos Lógicos Configuráveis - CLBs)

Estas são as principais unidades de construção de um FPGA que executam operações digitais.Cada bloco lógico contém tabelas de consulta (LUTs), flip-flops e multiplexadores.LUTs são usados ​​para implementar funções lógicas combinacionais, armazenando tabelas verdade.Os flip-flops fornecem armazenamento para lógica sequencial e controle de tempo.Juntos, esses elementos permitem que o FPGA forme circuitos digitais personalizados.

• Interconexões programáveis

Interconexões são caminhos de roteamento que conectam diferentes blocos lógicos dentro do FPGA.Eles permitem que os sinais viajem entre elementos lógicos com base no design configurado.Essas conexões são flexíveis e podem ser reprogramadas para combinar com diferentes layouts de circuitos.A rede de roteamento garante que os sinais cheguem aos destinos corretos com eficiência.Esta estrutura permite a criação de circuitos complexos sem fiação fixa.

• Blocos de entrada/saída (E/S)

Os blocos de E/S conectam o FPGA a componentes externos no PCB.Eles lidam com a comunicação com dispositivos como sensores, memória e processadores.Esses blocos suportam diferentes níveis de tensão e padrões de sinalização.Eles podem ser configurados como portas de entrada, saída ou bidirecionais.Esta flexibilidade permite uma integração perfeita com vários sistemas externos.

• Unidades de gerenciamento de relógio

Unidades de gerenciamento de relógio controlam o tempo e a sincronização dentro do FPGA.Eles geram e distribuem sinais de clock para diferentes partes do chip.Essas unidades podem incluir loops de bloqueio de fase (PLLs) ou loops de bloqueio de atraso (DLLs).Eles ajudam a manter um tempo estável para uma operação confiável.O controle adequado do relógio garante o processamento preciso dos dados em todo o projeto.

• Blocos de memória incorporados (BRAM)

Estas são unidades de memória internas usadas para armazenamento temporário de dados.Eles permitem acesso rápido a dados usados ​​com frequência dentro do FPGA.O bloco RAM pode ser configurado em diferentes tamanhos e modos.Ele oferece suporte a tarefas de buffer, cache e manipulação de dados.Isto reduz a necessidade de memória externa em alguns designs.

Componentes do microcontrolador

• Unidade Central de Processamento (CPU)

A CPU é a principal unidade de processamento que executa instruções.Ele executa operações aritméticas, lógicas e de controle.A CPU lê as instruções da memória e as processa passo a passo.Ele gerencia o fluxo de dados dentro do sistema.Isso o torna o controlador central do microcontrolador.

• Memória (Flash, RAM, EEPROM)

Os microcontroladores incluem diferentes tipos de memória para armazenar código e dados.A memória flash armazena o programa permanentemente.RAM é usada para dados temporários durante a execução.EEPROM é usada para armazenar pequenas quantidades de dados não voláteis.Cada tipo desempenha uma função específica na operação do sistema.Juntos, eles suportam o tratamento confiável de dados.

• Temporizadores e contadores

Temporizadores e contadores são usados para operações baseadas em tempo.Eles ajudam a gerar atrasos, medir intervalos de tempo e controlar tarefas periódicas.Esses componentes são importantes para funções como geração de sinal PWM.Eles também oferecem suporte à contagem e programação de eventos.Isso os torna úteis em sistemas de controle e automação.

• Portas de entrada/saída (GPIO)

Os pinos GPIO permitem que o microcontrolador interaja com dispositivos externos.Podem ser configurados como entrada ou saída dependendo da aplicação.Essas portas leem sinais de sensores ou enviam sinais para atuadores.Eles suportam comunicação digital com outros componentes.GPIOs são bons para conectividade do sistema.

• Interfaces de comunicação

Os microcontroladores incluem módulos de comunicação integrados, como UART, SPI e I2C.Essas interfaces permitem a troca de dados com outros dispositivos.Eles suportam protocolos de comunicação serial comumente usados ​​em sistemas embarcados.Isso permite a conexão a sensores, monitores e outros controladores.Essas interfaces simplificam a integração do sistema.

Diagramas de blocos de sistemas FPGA e microcontroladores

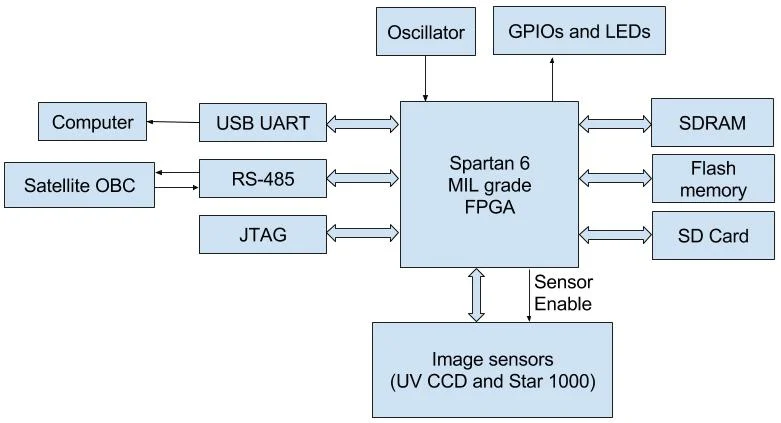

Figura 2. Diagrama de blocos do FPGA

O diagrama de blocos do FPGA mostra um dispositivo central programável conectado a vários componentes externos por meio de interfaces flexíveis.Normalmente é vinculado a módulos de memória, como SDRAM e armazenamento flash, para manipulação de dados.Interfaces de comunicação como UART, RS-485 e JTAG permitem interação com sistemas externos e ferramentas de depuração.O diagrama também inclui conexões de entrada/saída para sensores e sinais de controle.Uma fonte de relógio fornece sinais de temporização para garantir uma operação sincronizada.A estrutura destaca como o FPGA atua como um hub lógico central no sistema.Gerencia o fluxo de dados entre periféricos sem arquitetura interna fixa.

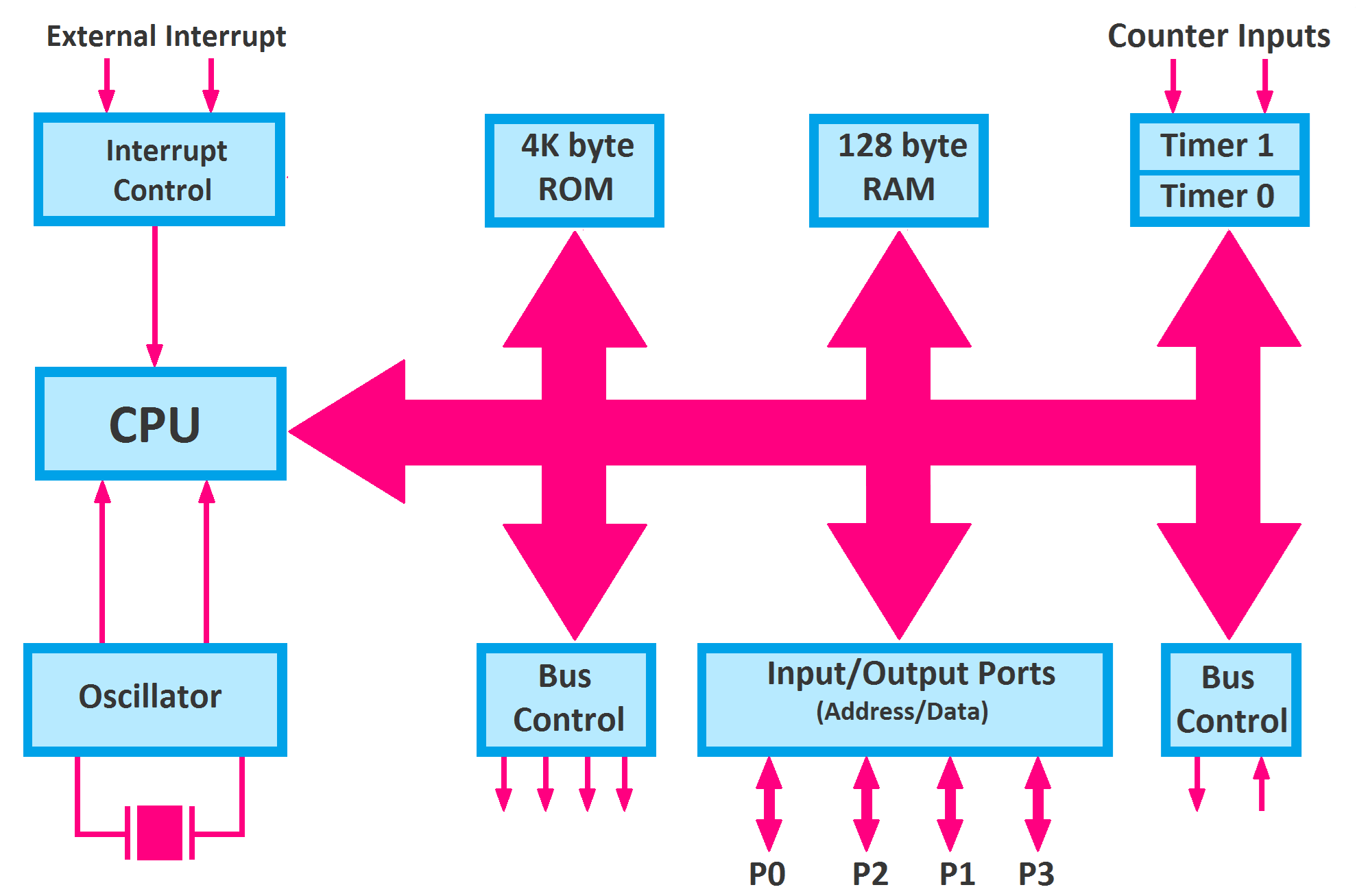

Figura 3. Diagrama de blocos do microcontrolador

O diagrama de blocos do microcontrolador mostra uma unidade de processamento centralizada conectada à memória interna e periféricos através de um sistema de barramento.A CPU se comunica com ROM e RAM para executar e armazenar instruções.As portas de entrada/saída permitem a interação com dispositivos externos, como sensores e monitores.Temporizadores e contadores lidam com operações relacionadas à temporização dentro do sistema.Um oscilador fornece o sinal de clock que orienta toda a operação.O controle de interrupção gerencia o tratamento de eventos externos e internos.Esta estrutura mostra um sistema compacto e integrado projetado para tarefas de controle.

Vantagens e desvantagens do FPGA

Vantagens	Desvantagens
Altamente flexível a configuração de hardware permite um design de circuito digital personalizado.	Projeto complexo processo que requer linguagens de descrição de hardware.
Suporta verdadeiro processamento paralelo para operações de alta velocidade.	Custo mais alto em comparação com soluções embarcadas mais simples.
Reprogramável várias vezes para diferentes aplicações.	Mais longo tempo de desenvolvimento devido ao design e testes.
Pode lidar tarefas complexas de processamento de sinais e dados.	Requer ferramentas especializadas e experiência.
Escalável arquitetura adequada para sistemas avançados.	Poder superior consumo em alguns projetos.

Vantagens e desvantagens dos microcontroladores

Vantagens	Desvantagens
Baixo custo e amplamente disponível para muitas aplicações.	Limitado poder de processamento para tarefas complexas.
Fácil de programar usando linguagens comuns como C/C++.	Sequencial a execução limita o processamento paralelo.
Integrado componentes reduzem as necessidades de hardware externo.	Memória limitada em comparação com sistemas maiores.
Baixo consumo de energia consumo adequado para dispositivos portáteis.	Menos flexível configuração de hardware.
Desenvolvimento rápido ciclo para sistemas embarcados.	Desempenho depende da arquitetura fixa.

Comparação de código: programação FPGA vs microcontrolador

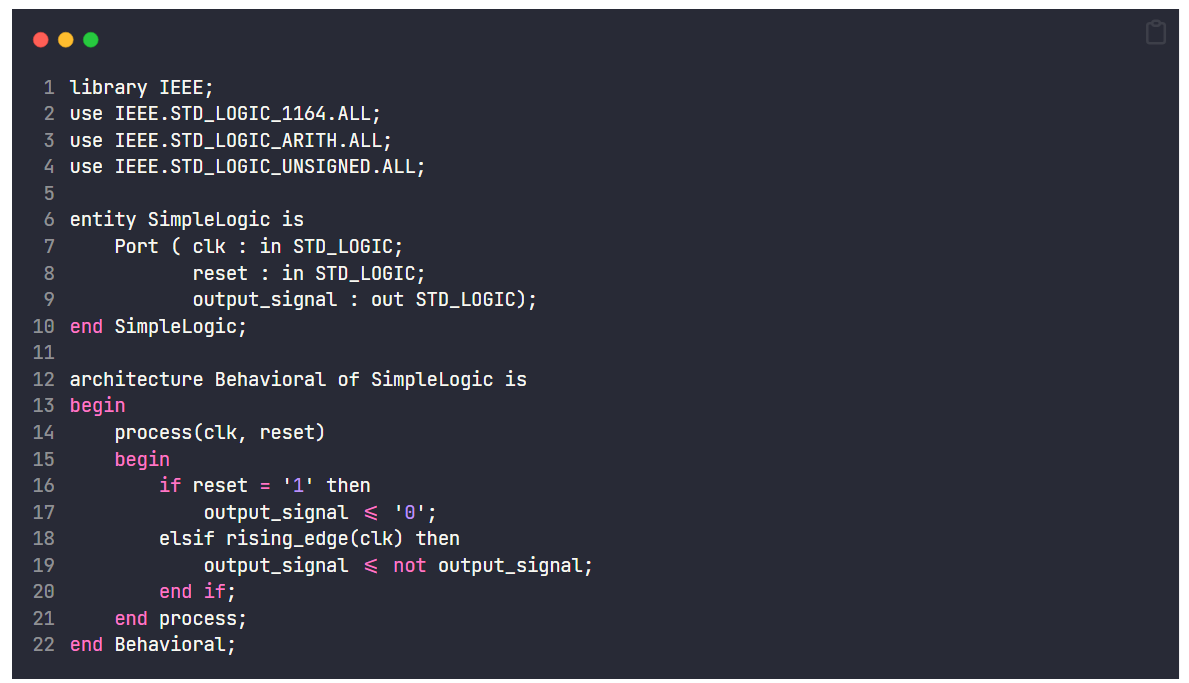

O exemplo de código FPGA usa uma linguagem de descrição de hardware como VHDL para definir o comportamento do circuito.Em vez de escrever instruções, o código descreve como os sinais mudam e interagem.Ele define entradas, saídas e como o sistema responde aos sinais de clock.A estrutura inclui entidades e arquiteturas para organizar o design.Um bloco de processo controla como os sinais são atualizados com base em eventos como bordas de clock.Essa abordagem modela o comportamento do hardware diretamente, em vez de executar comandos sequenciais.Permite a criação de lógica digital customizada dentro do FPGA.

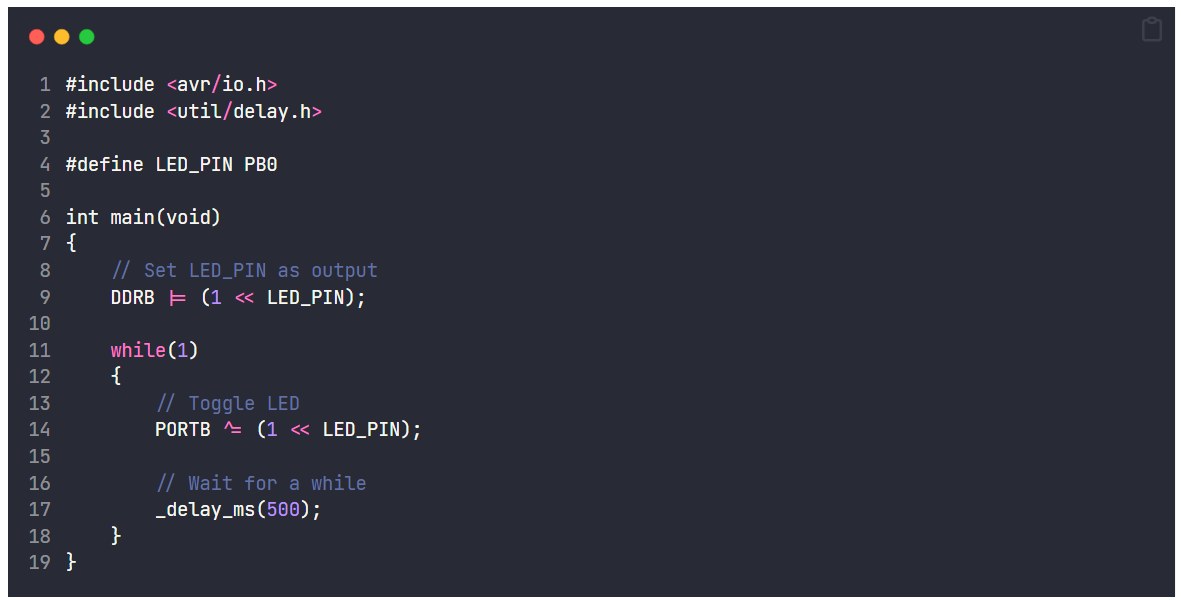

O exemplo de código do microcontrolador usa uma linguagem de programação como C para executar instruções passo a passo.Ele começa configurando registros de hardware e definindo configurações de pinos.A função principal é executada continuamente, executando tarefas em loop.As instruções controlam saídas como ligar e desligar um LED.Funções de atraso são usadas para criar efeitos de temporização.Esta abordagem segue um modelo de execução sequencial.É simples e amplamente utilizado para programação de sistemas embarcados.

Aplicações de FPGA e Microcontroladores

1. Sistemas de Automação Industrial

FPGAs são usados para controle e processamento de sinais em máquinas industriais.Eles lidam com dados de alta velocidade e requisitos de tempo precisos.Microcontroladores gerenciam sensores, motores e lógica de controle em sistemas de automação.Juntos, eles permitem operações confiáveis ​​e eficientes.Essa combinação melhora o desempenho e o controle do sistema.

2. Eletrônicos de consumo

Microcontroladores são amplamente utilizados em dispositivos como máquinas de lavar, TVs e controles remotos.Eles gerenciam as entradas do usuário e as funções do sistema com eficiência.FPGAs são usados ​​em dispositivos avançados que exigem manipulação rápida de dados, como unidades de processamento de vídeo.Essas aplicações se beneficiam de designs compactos e eficientes.Ambas as tecnologias suportam produtos eletrônicos modernos.

3. Sistemas de Comunicação

FPGAs são usados em equipamentos de rede para roteamento de dados e processamento de sinais.Eles suportam protocolos de comunicação de alta velocidade.Os microcontroladores controlam funções de controle e monitoramento em dispositivos de comunicação.Essas funções garantem uma transmissão de dados estável e eficiente.Isto é importante na infraestrutura de comunicação moderna.

4. Dispositivos Médicos

Microcontroladores controlam funções em dispositivos como monitores cardíacos e bombas de infusão.Eles garantem uma operação confiável e de baixo consumo de energia.FPGAs são usados ​​em sistemas de imagem para processamento rápido de dados.Essas aplicações exigem precisão e confiabilidade.Ambas as tecnologias apoiam os sistemas de saúde.

5. Sistemas Automotivos

Microcontroladores gerenciam unidades de controle do motor, sensores e sistemas de segurança.Eles garantem a operação eficiente do veículo.FPGAs são usados ​​em sistemas avançados de assistência ao motorista para processamento de dados.Esses sistemas melhoram a segurança e o desempenho.A eletrônica automotiva depende fortemente de ambas as tecnologias.

6. Aeroespacial e Defesa

FPGAs são usados para processamento de dados em alta velocidade e sistemas de comunicação seguros.Eles suportam tarefas complexas de análise e controle de sinais.Os microcontroladores lidam com funções de monitoramento e controle em sistemas embarcados.Essas aplicações exigem alta confiabilidade e precisão.Ambas as tecnologias desempenham papéis importantes em sistemas de missão crítica.

FPGA vs Microcontrolador vs CPLD

Recursos	FPGA	Microcontrolador	CPLD
Recursos lógicos	~10K a >10M portas lógicas (ou LUTs)	Não aplicável (baseado em CPU)	~1K a ~100K portões
Velocidade do relógio	~50 MHz a 500+ MHz (dependente do design)	~1 MHz a 600 MHz (MCUs típicos)	~50 MHz a 200 MHz
Estilo de processamento	Verdadeiro paralelo execução de hardware	Sequencial execução de instrução	Paralelo limitado lógica
Configuração Método	Baseado em SRAM/Flash bitstream carregado na inicialização	Firmware armazenado na memória Flash	Não volátil configuração (EEPROM/Flash)
Programação Idioma	VHDL, Verilog (HDL)	C, C++, Montagem	VHDL, Verilog
Memória Interna	Bloquear RAM: ~10 KB a vários MB	Flash: ~8 KB–2 MB, RAM: ~2 KB – 512 KB	Muito limitado (poucos KB equivalentes)
Pinos de E/S	~50 a 1000+ E/S configuráveis	~6 a 200 GPIO alfinetes	~30 a 500 E/S
Poder Consumo	~1 W a 10+ W (depende do tamanho/design)	~1 mW a 500 mW	~10 mW a 1 W
Tempo de inicialização	ms para segundos (precisa de carga de configuração)	μs para ms (instantâneo do Flash)	Instantâneo (não volátil)
Entrada de projeto	Circuito de hardware definição	Programa de software desenvolvimento	Projeto lógico (mais simples que FPGA)
Externo Componentes	Muitas vezes requer memória externa (DDR, Flash)	Mínimo (geralmente autônomo)	Externo mínimo componentes
Reconfiguração	Totalmente ciclos reprogramáveis e ilimitados	Reprogramável firmware	Reprogramável mas tamanho limitado
Uso típico Escala	Alta complexidade sistemas digitais	Pequeno a médio sistemas embarcados	Controle pequeno e lógica de interface
Desenvolvimento Ciclo	Semanas a meses	Dias a semanas	Dias a semanas

Conclusão

FPGAs e microcontroladores diferem principalmente na forma como processam dados, com FPGAs oferecendo execução paralela baseada em hardware e microcontroladores contando com controle de software sequencial.Seus componentes internos, estruturas de sistema e métodos de programação refletem essas diferenças, tornando cada um adequado para aplicações específicas.Os FPGAs se destacam em tarefas lógicas personalizáveis ​​e de alta velocidade, enquanto os microcontroladores são ideais para projetos orientados para controle e econômicos.Juntos, eles desempenham papéis importantes em setores como automação, comunicação, automotivo e sistemas de saúde.
