Guia completo para o resistor de 10k: código de cores, aplicativos e usos de circuito

Este guia fala sobre o resistor de 10k que é muito importante nos circuitos eletrônicos.Explicaremos o que é um resistor de 10k, como diferenciá -lo usando cores e o que faz em vários eletrônicos.O guia abrange diferentes tipos de codificação de cores, como 3 bandas, 4 bandas, 5 bandas e 6 bandas, facilitando a identificá-las e usá-las.Ele também analisa como os resistores de 10k ajudam em dispositivos, desde o controle da eletricidade em circuitos até a garantia de que dispositivos como temporizadores e sensores funcionem corretamente.

Catálogo

O que é um resistor de 10k?

UM 10K Resistor é um pequeno mas importante componente eletrônico com uma resistência de 10.000 ohms (Ω).Ajuda a controlar o fluxo de corrente elétrica, dividir tensões e proteger elementos sensíveis ao circuito.Resistores como esse são usados ​​nos circuitos analógicos e digitais, garantindo operação estável e impedindo o comportamento elétrico indesejado.Esse resistor é fácil de identificar graças às suas bandas codificadas por cores, que determinam sua resistência sem precisar de um multímetro ou outras ferramentas de teste.

Na eletrônica digital, um resistor de 10k é frequentemente usado como resistor de pull-up ou pull-down, ajudando os microcontroladores a manter estados lógicos estáveis, impedindo sinais flutuantes (indefinidos).Nos circuitos analógicos, ele desempenha um papel fundamental nos transistores de polarização, garantindo a operação adequada do amplificador.Quando combinado com capacitores, ele forma redes RC, que são usadas para criar atrasos de tempo ou filtrar sinais para circuitos do oscilador e processamento de sinal.Devido à sua versatilidade, o resistor de 10kΩ aparece em uma ampla gama de aplicações, de temporizadores simples a interfaces digitais complexas.

Código de cores do resistor de 10k

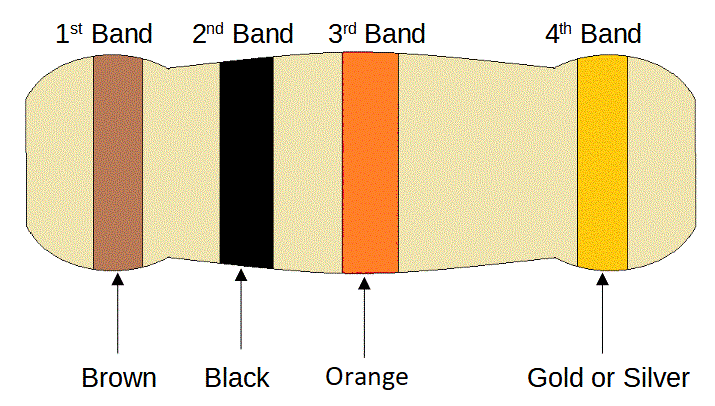

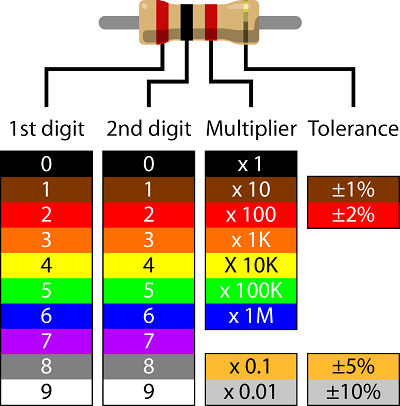

Figura 2. Código de cores do resistor de 10k

Para tornar a identificação rápida e precisa, os resistores usam um sistema de marcação com código de cores.Um resistor padrão de 10 km de 4 bandas (10.000-OHM) segue um código de cores específico para representar seu valor.A primeira banda colorida é marrom, que corresponde ao primeiro dígito, 1.A segunda banda é preto, representando o segundo dígito, 0.Juntos, estes formam o número 10.A terceira banda é laranja, que serve como o multiplicador, o que significa que o número base (10) deve ser multiplicado por 1.000, resultando em uma resistência total de 10.000 ohms (10kΩ).Finalmente, a quarta banda, que neste caso é ouro, indica a tolerância do resistor, especificando quanto a resistência real pode variar do valor nominal. Ouro significa uma tolerância de ± 5%, significando o real resistência pode variar de 9.500Ω a 10.500Ω.Esse nível de tolerância garante que, mesmo com pequenas variações durante a fabricação, o resistor permaneça dentro dos limites aceitáveis ​​para a maioria das aplicações eletrônicas de uso geral.

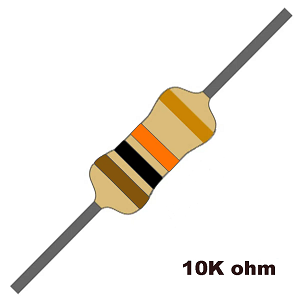

Figura 3. Código de cores do resistor de 10k

Como ler o código de cores de um resistor?

O sistema de código de cores do resistor pode parecer complexo no início, mas, seguindo uma abordagem sistemática, você pode aprender a decodificar os valores de maneira eficiente e precisa.Para interpretar corretamente o valor do resistor, o primeiro passo é encontrar o ponto de partida das faixas de cores.Uma extremidade do resistor terá a primeira banda colorida posicionada mais próxima da borda do que as outras bandas, este é o fim em que você começa a ler.A última banda, geralmente espaçada um pouco mais distante, representa a tolerância e geralmente é ouro ou prata.Depois que a orientação é estabelecida, o próximo passo é identificar as faixas de dígitos, que determinam o valor da resistência base.Estas são as duas ou três primeiras bandas, dependendo se o resistor possui quatro, cinco ou seis bandas no total.Depois de determinar o valor base, a próxima banda serve como multiplicador, dimensionando o valor base em um fator de dez, centenas, mil ou mais.Esta etapa é importante porque uma simples interpretação incorreta do multiplicador pode levar a um valor de resistência drasticamente incorreto, afetando o desempenho do circuito.

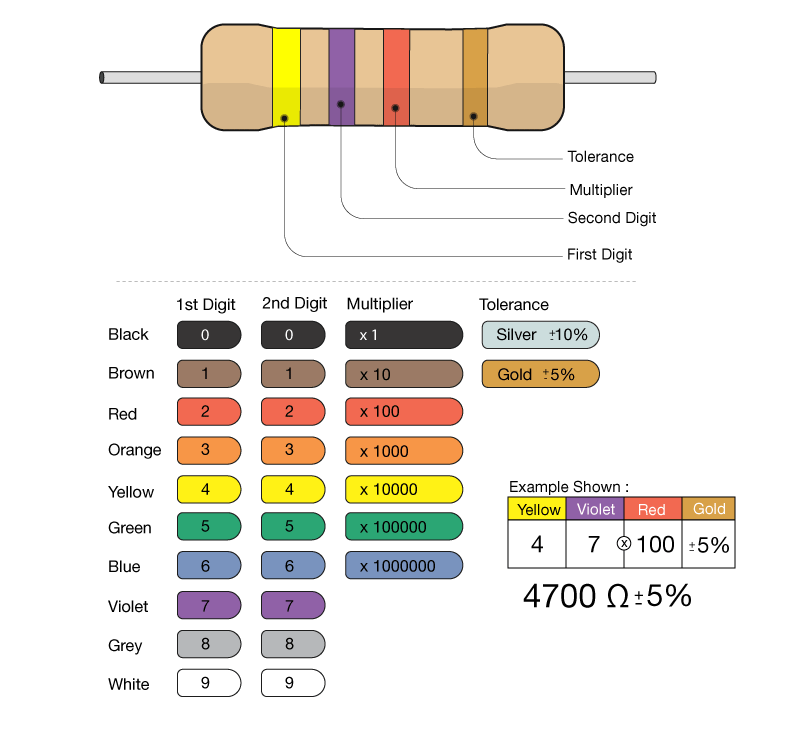

Figura 4. Interpretação de diferentes código de cores do resistor

Finalmente, depois de calcular o valor de resistência do código de cores, ele é sempre uma boa prática para verificar isso, especialmente em Aplicações sensíveis à precisão.Um multímetro pode ser usado para medir a resistência real e confirma que corresponde ao valor esperado. Esta etapa é útil ao lidar com resistores mais antigos que podem ter Bandas de cores desbotadas, dificultando a leitura.Para resistores com seis Bandas, uma banda adicional indica o coeficiente de temperatura, que mostra quanto a resistência muda com as variações de temperatura.Esse A característica é boa em circuitos que requerem estabilidade térmica, como como instrumentos de medição de precisão e eletrônico de alto desempenho sistemas.

Código de cores resistor de 10k de 3 bandas

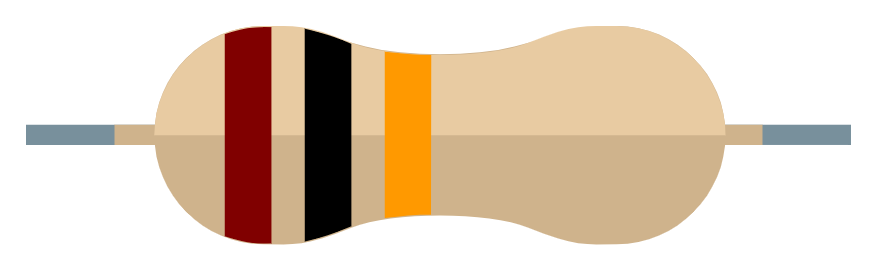

Figura 5. Código de cores do resistor de 10k de 3 bandas

UM Resistor de 10k de 3 bandas Simplifica o processo de rotulagem usando apenas dois dígitos seguidos por um multiplicador, tornando-o mais direto em comparação com sua contraparte de 4 bandas.No caso de um resistor de 10 km (10.000 ohms), as faixas de cores são marrons, pretas e laranja.A primeira banda, marrom, representa o dígito 1, enquanto a segunda banda, preto, representa o dígito 0.Juntos, esses dois dígitos formam o número 10.A terceira banda, que atua como o multiplicador, é laranja, significando um fator de multiplicação de 1.000.Ao multiplicar 10 por 1.000, o resultante valor de resistência é 10.000 ohms, ou 10kΩ.Esse método de codificação de cores permite a identificação rápida dos valores de resistência.

Ao contrário dos resistores de 4 bandas, que incluem uma banda separada para indicar tolerância, os resistores de 3 bandas não fornecem esse nível de detalhe, o que significa que seu tolerância é fixo no ± 20% por padrão.Esse nível de tolerância significa que a resistência real de um resistor de 10kΩ pode variar entre 8kΩ e 12kΩ, dependendo das variações de fabricação.A ausência de uma banda de tolerância dedicada simplifica o layout visual do resistor, mas também limita sua adequação a aplicações que exigem precisão de resistência rígida.A notação padronizada para esses resistores segue o formato de 103m, onde 103 representa o valor de resistência (10 × 1.000 = 10.000 ohms) e M designa uma tolerância de ± 20%.Embora essa ampla faixa de tolerância possa parecer grande, geralmente é aceitável para circuitos que não requerem valores exatos de resistência.Dispositivos como divisores básicos de tensão, resistores de pull-up e resistores de limitação de corrente nos circuitos de LED geralmente usam resistores de 3 bandas, onde um pequeno desvio da resistência pretendido não afeta o desempenho geral do circuito.

Como os resistores de 3 bandas são menos precisos, eles são encontrados em aplicações de baixo custo e uso geral, em vez de eletrônicos de precisão.Esses resistores são comumente encontrados em projetos eletrônicos mais antigos, pois os circuitos modernos geralmente favorecem resistores mais precisos de 4 bandas ou 5 bandas para obter melhor confiabilidade e precisão.No entanto, os resistores de 3 bandas permanecem amplamente disponíveis e continuam sendo usados ​​em várias aplicações, onde custos e simplicidade são priorizados em relação à precisão.Seu sistema de código de cores simples permite fácil identificação e cálculos manuais rápidos, reduzindo a probabilidade de erros ao montar circuitos eletrônicos.Seja usado na prototipagem, experimentação ou projeto básico de circuito, os resistores de 3 bandas continuam sendo um componente dos eletrônicos.

Código de cores resistor de 5 bandas de 10k

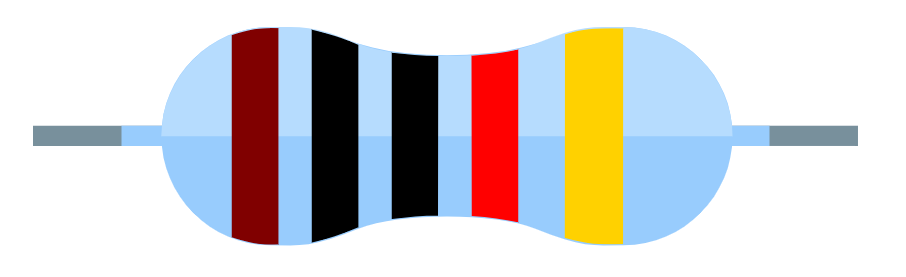

Figura 6. Código de cores do resistor de 10k de 5 bandas

UM Resistor de 10k de 5 bandas Fornece precisão aprimorada sobre sua contraparte de 4 bandas, incorporando um dígito extra em sua sequência de código de cores.A primeira banda colorida, marrom, representa o número 1, definindo o dígito inicial do valor de resistência.Depois disso, o preto A banda significa 0, que é o segundo dígito, e outro preto Banda segue, contribuindo com outro 0 como o terceiro dígito.Esses três dígitos juntos formam o número 100, que serve como valor base antes de quaisquer modificações pelo multiplicador.A quarta banda na sequência, que é vermelho, atua como o multiplicador e tem um valor de × 100, mudando efetivamente o ponto decimal e resultando em uma resistência total de 10.000 ohms.A última banda, ouro, é responsável por definir o nível de tolerância, que neste caso é ± 5%, o que significa que a resistência real do resistor pode variar em até 5% em qualquer direção do valor nominal.

A presença de uma quinta banda no resistor é um grande fator para garantir valores de resistência mais precisos, pois introduz um dígito adicional.Ao contrário dos resistores de 4 bandas, que usam apenas dois dígitos e um multiplicador, o terceiro dígito em um resistor de 5 bandas reduz os erros de arredondamento e melhora a precisão.Isso é vantajoso para circuitos eletrônicos que exigem maior precisão, como os em processamento de sinal, instrumentos de medição e aplicações sensíveis de sensores.A classificação de tolerância a 5%, embora não seja a mais precisa, ainda fornece um nível razoável de precisão para muitos projetos eletrônicos de uso geral.A notação para esse resistor, comumente escrito como 1002J, segue a codificação do resistor padrão, onde 1002 corresponde ao valor de resistência (10.000Ω) e a letra J denota a tolerância a 5%.

Esse nível de precisão é ótimo em aplicações, onde mesmo pequenas variações na resistência podem afetar a funcionalidade do circuito.Por exemplo, em divisores de tensão, onde os valores de resistência determinam a tensão de saída, um resistor mais preciso ajuda a manter os níveis de tensão esperados.Da mesma forma, nos amplificadores, onde as tolerâncias dos componentes afetam a estabilidade do ganho, o uso de um resistor de 5 bandas garante desempenho mais consistente.Embora resistores com tolerâncias mais rígidas, como ± 1% ou ± 0,1%, estejam disponíveis para tarefas de alta precisão, o resistor de 10 mil de 5 bandas com ± 5% de tolerância atinge um equilíbrio entre efetividade e precisão, tornando-o uma escolha popular em muitos designs eletrônicos.

Código de cores do resistor de 6 bandas de 10k

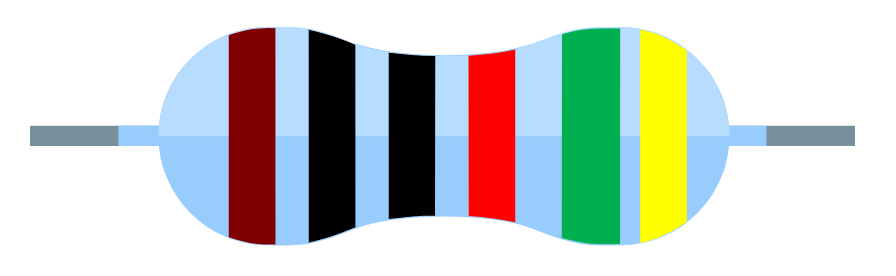

Figura 7. Código de cores do resistor de 10k de 6 bandas

UM Resistor de 10 km de 10 km Segue um esquema específico de codificação de cores que fornece informações detalhadas sobre sua resistência, tolerância e estabilidade da temperatura.As três primeiras bandas representam os dígitos do valor de resistência, enquanto a quarta banda atua como um multiplicador para determinar a resistência geral.A quinta banda indica a tolerância, que significa quanto a resistência real pode variar do valor declarado.Finalmente, a sexta banda representa o coeficiente de temperatura, que é um grande fator em ambientes com temperaturas flutuantes.O coeficiente de temperatura nos diz quanto o valor da resistência mudará por grau Celsius, garantindo que o resistor mantenha a estabilidade em condições em que as variações de calor possam afetar o desempenho eletrônico.Essa banda adicional torna o resistor de 6 bandas úteis em circuitos sensíveis, como em instrumentos de medição de ponta, dispositivos médicos e aplicações aeroespaciais.

As faixas coloridas em um resistor de 10 km de 6 bandas estão organizadas da seguinte forma: marrom, preto, preto, vermelho, verde e amarelo.A primeira banda (Brown) corresponde ao primeiro dígito, que é 1, enquanto a segunda banda (Black) representa o segundo dígito, que é 0. A terceira banda (preta) também significa um 0, o que significa que os dígitos do valor de resistência são 100. A quarta banda (vermelha) serve como multiplicador, que neste caso é 100, fornecendo um valor total de resistência de 10.000 ohms ou 10kΩ.A quinta banda (verde) indica a tolerância, que é de ± 5%, o que significa que a resistência real pode variar 5% acima ou abaixo do valor declarado.Por fim, a sexta banda (amarela) representa o coeficiente de temperatura, medido em partes por milhão por grau Celsius (ppm/° C), com amarelo correspondente a 25 ppm/° C.Isso significa que, para cada grau Celsius de mudança de temperatura, a resistência pode variar de 25 partes por milhão, garantindo que o componente permaneça relativamente estável, mesmo em ambientes com temperaturas flutuantes.

A importância do resistor de 6 bandas está em sua precisão e estabilidade aprimoradas, adequadas para aplicações onde pequenas alterações de resistência podem afetar o desempenho do circuito.Comparado aos resistores de 4 bandas ou 5 bandas, a adição da banda do coeficiente de temperatura fornece um nível extra de confiabilidade, principalmente em ambientes com condições térmicas variadas.A tolerância a ± 5% garante que o resistor mantenha um nível de precisão razoável, impedindo os desvios excessivos do valor de resistência pretendido.Ao incorporar uma banda de coeficiente de temperatura, os resistores de 6 bandas ajudam a reduzir o impacto das flutuações térmicas, garantindo que os circuitos elétricos permaneçam consistentes e confiáveis ​​ao longo do tempo.

Aplicações do resistor de 10k

O resistor de 10k é um componente amplamente utilizado em eletrônicos, cumprindo muitas funções importantes:

Feedback de tensão em amplificadores

Nos amplificadores operacionais (amplificadores operacionais), um resistor de 10k desempenha um papel na definição do ganho de tensão, fornecendo feedback da saída para a entrada invertida.Esse feedback ajuda a controlar o fator de amplificação e garante estabilidade no processamento de sinais.Ao selecionar cuidadosamente o valor do resistor, você pode ajustar o desempenho do amplificador, alcançando o equilíbrio desejado entre ganho e largura de banda.Em aplicações de precisão, como amplificação e instrumentação de áudio, esse resistor permite a reprodução precisa do sinal, minimizando a distorção e aumentando a linearidade.Funciona em conjunto com outros componentes, como capacitores e resistores adicionais para a resposta da frequência de forma e filtrar o ruído indesejado, melhorando ainda mais a qualidade geral do sinal.

Circuitos de tempo

Um resistor de 10k é freqüentemente usado em circuitos de tempo, onde colabora com capacitores para definir atrasos no tempo e períodos de oscilação.Em aplicações como multivibradores monoestáveis, geradores de pulso e circuitos de 555 temporizadores, o resistor controla a taxa de carga e descarga do capacitor, influenciando diretamente as características de tempo.Isso é usado em aplicações que exigem geração precisa de atraso, como pulsos de relógio, modulação de frequência e circuitos de debounce.O valor do resistor determina a rapidez com que o capacitor cobra ou descarrega na definição de constantes de tempo com precisão.Ao ajustar o valor do resistor, você pode modificar o comportamento de tempo do circuito sem precisar alterar outros componentes principais, oferecendo flexibilidade e facilidade de modificação do projeto.

Regulação da tensão

Nos circuitos de regulação de tensão, um resistor de 10k é comumente empregado para ajudar a manter uma tensão de saída estável nos reguladores lineares, garantindo a entrega consistente de energia a componentes eletrônicos sensíveis.Muitas vezes, aparece nos loops de feedback, onde ajuda na definição de tensões de referência ou no ajuste das tensões de saída no regulador de tensão ICS, como o LM317.Ao fornecer um caminho controlado para o fluxo de corrente, ajuda a minimizar as flutuações que, de outra forma, poderiam afetar o desempenho de microcontroladores, sensores ou outros componentes de precisão.Em alguns projetos, ele também desempenha um papel no balanceamento de carga e na redução do sorteio excessivo da corrente, melhorando a eficiência energética.A presença de um resistor de 10k nos circuitos de regulação de tensão contribui para melhorar a confiabilidade, reduzindo o risco de picos ou gotas de tensão que podem levar a mau funcionamento.

Detecção atual

Um resistor de 10k é frequentemente usado em aplicações de detecção de corrente, onde ajuda a converter o fluxo de corrente em uma queda de tensão mensurável.Isso é útil em sistemas de gerenciamento de bateria, circuitos de controle do motor e aplicativos de monitoramento de energia que requerem medição precisa de corrente precisa.Ao colocar o resistor em série com uma carga, a queda de tensão em ele pode ser medida e usada para determinar a corrente que flui através do circuito, seguindo a lei de Ohm (v = IR).Este método permite que os microcontroladores ou outros sistemas de monitoramento rastreem o consumo de energia, detectassem falhas ou implementem medidas de proteção.O valor de 10k é escolhido com base nas considerações de sensibilidade e dissipação de energia necessárias, garantindo a precisão sem afetar o desempenho do circuito.

Detecção de temperatura

Em aplicações de detecção de temperatura, um resistor de 10k é comumente usado em conjunto com os termistores para formar um circuito de divisor de tensão que permite que os microcontroladores medam variações de temperatura.O termistor, cuja resistência muda com a temperatura, trabalha com o resistor de valor fixo para criar uma saída de tensão variável que corresponda às mudanças de temperatura.Essa técnica é amplamente utilizada em termômetros digitais, sistemas HVAC e monitoramento de temperatura industrial.O resistor de 10k garante que as alterações de tensão permaneçam dentro de um intervalo mensurável para conversores analógicos para digitais (ADCs), melhorando a precisão das leituras de temperatura.Ao selecionar o valor do resistor apropriado, você pode otimizar a sensibilidade e a precisão do sistema de medição.

Filtragem de sinal

Um resistor de 10k é frequentemente integrado aos circuitos de filtragem de sinal para remover o ruído indesejado e melhorar a clareza dos sinais em aplicações de áudio, comunicação de dados e sensores.Geralmente aparece em filtros de passa-baixo, passa-alta e passa-banda, trabalhando ao lado dos capacitores para determinar a frequência de corte do filtro.Nos circuitos de áudio, por exemplo, ajuda a eliminar o ruído de alta frequência que pode degradar a qualidade do som.Nos sistemas de comunicação de dados, ajuda a prevenir a distorção do sinal e melhorar a confiabilidade da transmissão.Ao selecionar cuidadosamente os valores do resistor e do capacitor, você pode adaptar a resposta do filtro para corresponder aos requisitos de aplicativos específicos, garantindo a integridade ideal de sinal.

Divisores de tensão

Uma das aplicações de um resistor de 10k está em circuitos de divisor de tensão, onde ajuda a diminuir as tensões a níveis adequados para microcontroladores, sensores e outros componentes eletrônicos.Um divisor de tensão consiste em dois resistores conectados em série, sendo o resistor de 10k um deles, ajudando a criar uma tensão de saída desejada dividindo a tensão de entrada proporcionalmente.Essa técnica é amplamente utilizada em dispositivos operados por bateria, circuitos ADC e aplicativos de mudança de nível.Ao escolher os valores apropriados do resistor, você pode obter níveis precisos de tensão sem exigir circuitos complexos de regulação de tensão.O resistor de 10k desempenha um papel na garantia da divisão de tensão previsível e estável em muitos eletrônicos de baixa potência.

Resistores de pull-up/pull-down

Na eletrônica digital, um resistor de 10k é freqüentemente usado como resistor de pull-up ou pull-down para garantir níveis lógicos estáveis ​​e impedir entradas flutuantes.As entradas flutuantes podem causar comportamento irregular em microcontroladores e circuitos lógicos, levando a estados de sinal não intencionais.Ao conectar um resistor de 10kΩ entre um pino de entrada e a tensão de alimentação (pull-up) ou aterramento (pull-down), um nível de tensão definido é mantido quando nenhum sinal ativo está presente.Este aplicativo é comum nas interfaces de botão, pinos GPIO (entrada/saída de propósito geral) e linhas de comunicação I2C.O valor de 10kΩ é uma opção padrão, pois fornece um equilíbrio entre o consumo de energia e a integridade do sinal, garantindo uma operação confiável sem o consumo excessivo de corrente.

LED LIMITAÇÃO ATUAL

Um resistor de 10k é frequentemente usado em circuitos de LED para limitar a quantidade de corrente que flui através do LED, impedindo que ele desenhe muita corrente e seja danificado.Os LEDs requerem uma corrente controlada para funcionar com eficiência e, sem um resistor limitador de corrente, eles podem superaquecer e queimar.Ao colocar um resistor de 10kΩ em série com o LED, a corrente é restrita a um nível seguro, garantindo que o LED opere dentro de suas especificações nominais.Isso é importante em dispositivos movidos a bateria, onde a eficiência energética é uma prioridade.O uso de um valor de resistor devidamente calculado pode ajudar a controlar o brilho do LED, tornando o resistor de 10k um componente importante no projeto de indicadores de LED, painéis de exibição e sistemas de iluminação.

Transistores tendenciosos

Nos circuitos de amplificadores baseados em transistor, um resistor de 10k é comumente usado para polarização, o que garante que o transistor opere dentro da região de operação pretendida.Os resistores de polarização ajudam a definir a tensão de base correta nos transistores de junção bipolar (BJTs) ou a tensão da porta em transistores de efeito de campo (FETs), permitindo que eles funcionem com eficiência em aplicações de amplificação ou comutação.Sem o viés adequado, os transistores podem deixar de ativar completamente ou entrar na saturação, levando a distorção de sinalização ou instabilidade de desempenho.O resistor de 10k fornece uma tensão de referência estável, permitindo operação consistente do transistor em circuitos, como amplificadores de áudio, amplificadores de RF e reguladores de comutação.Ao selecionar um valor de resistor apropriado, você pode otimizar o desempenho, mantendo a eficiência de energia e minimizando a dissipação desnecessária de energia.

Conclusão

O resistor de 10k é uma parte básica, mas importante dos circuitos eletrônicos, ajudando -os a trabalhar de maneira tranquila e confiável.Ao entender como identificar um por seu código de cores e conhecer seus usos, você pode fazer melhores circuitos.Seja usado em configurações simples ou dispositivos complexos, o resistor de 10k é fundamental para a construção e fixação de eletrônicos, fornecendo estabilidade e precisão onde quer que seja usado.
