Guia abrangente para DDR Sdram: características, evolução e aplicações

Este guia explora o DDR SDRAM, uma tecnologia de memória -chave que aumenta o desempenho dos computadores modernos.Ao transferir dados nas bordas de ascensão e queda do ciclo do relógio, o DDR SDRAM aumenta bastante as velocidades de dados para tarefas de alto desempenho.Cobrimos seus recursos técnicos, usos práticos, evolução e impacto futuro, mostrando como isso melhora a multitarefa e a capacidade de resposta do sistema.

Catálogo

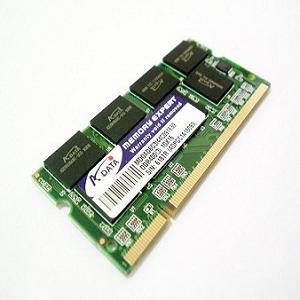

Introdução ao DDR Sdram

O DDR SDRAM (RAM dinâmica síncrona da taxa de dados dupla) transformou a computação moderna, melhorando o desempenho da memória através de uma inovação técnica -chave: a capacidade de transferir dados nas bordas de ascensão e queda do ciclo do relógio do sistema.Essa dupla gorjeta dupla dobra efetivamente a taxa de transferência de dados em comparação com a SDRAM tradicional, tornando-o um avanço importante na tecnologia de memória.Padronizada pela Jedec Association, a memória DDR garante a compatibilidade entre diferentes dispositivos, de computadores pessoais a servidores corporativos, permitindo uma integração perfeita em uma variedade de sistemas.

O impacto do DDR SDRAM é de longo alcance, impulsionando a capacidade de resposta mais rápida do sistema, multitarefa mais suave e melhor manuseio de aplicativos exigentes, como jogos e tarefas multimídia.Na computação pessoal, outros experimentam tempos de inicialização mais rápidos, atraso reduzido e desempenho aprimorado em programas intensivos em dados.Nos ambientes de negócios, particularmente em data centers, a memória DDR desempenha um papel no suporte ao processamento de dados, cálculos complexos e análises em larga escala.Ao aumentar a largura de banda e otimizar o manuseio de dados, a DDR SDRAM tornou-se um componente importante para atender às crescentes demandas de desempenho dos dias e empresas e empresas que navegam nas operações ricas em dados.Essa aplicabilidade generalizada ressalta sua importância no avanço do desempenho moderno da computação.

Características e evolução

O salto de SDRAM para DDR SDRAM marcou o avanço na tecnologia de memória, principalmente devido à sua abordagem inovadora à transferência de dados.Ao contrário de seu antecessor, o DDR SDRAM (Taxa de dados duplos) utiliza as fases ascendentes e descendentes do ciclo do relógio, dobrando efetivamente a taxa de transferência de dados e fornecendo um aumento substancial de desempenho.Essa tecnologia está disponível em vários módulos, cada um adaptado a frequências específicas do relógio.Por exemplo, o módulo PC-1600 foi projetado para operar a 100 MHz, enquanto a variante PC-2100 é executada a 133 MHz, oferecendo taxas de transferência de dados mais rápidas para sistemas que requerem maior desempenho.Uma característica de distinção chave do DDR SDRAM é encontrada em seu design de módulo físico para sistemas de mesa, que usam 184 pinos diminuem uma saída notável dos módulos SDRAM de 168 pinos mais antigos e da configuração posterior de 240 pinos DDR2.Por outro lado, os laptops empregam SO-Dimms de 200 pinos para acomodar seu menor fator de forma.É necessário garantir a compatibilidade entre os módulos de memória e as especificações do sistema, geralmente exigindo atenção cuidadosa para fixar configurações e velocidades de relógio.

Configurações de chip de memória

A memória DDR está disponível em diversas configurações nos padrões JEDEC, como segue:

• DDR-200 a 100 MHz

• DDR-266 a 133 MHz

• DDR-333 a 166 MHz

• DDR-400 a 200 MHz

Além disso, existem variantes que ultrapassam os limites, incluindo:

• DDR-500 a 250 MHz

• DDR-600 a 300 MHz

• DDR-700 a 350 MHz

Para aqueles que se aventuram na personalização do sistema, melhorar o desempenho por meio de velocidades em overclock é uma arte que combina coragem com cautela calculada, à medida que o equilíbrio de desempenho aumenta contra os riscos de superaquecimento ou instabilidade do sistema deve ser gerenciada vigilantemente.

Arquitetura de módulos de memória

O design dos módulos de memória visa otimizar a capacidade e a eficiência.Em aplicações práticas, a combinação de múltiplos módulos pode levar a melhorias no processamento através da execução paralela.Um DIMM de 64 bits, por exemplo, consiste em oito chips de 8 bits."Rank" na terminologia da memória descreve a configuração de vários chips compartilhando linhas de endereço, diferindo das linhas ou bancos dentro do módulo.Análise detalhada dos rendimentos de módulos:

• PC-1600 (DDR-200, 100MHz), largura de banda de 1,600 GB/s

• PC-2100 (DDR-266, 133MHz), largura de banda de 2,133 GB/s

• PC-2700 (DDR-333, 166MHz), largura de banda de 2,667 GB/s

• PC-3200 (DDR-400, 200MHz), largura de banda de 3,200 GB/s

Arquitetura de memória de alta densidade a baixa densidade

A transição das arquiteturas de memória de alta densidade para baixa densidade destaca as prioridades em evolução no design da memória para atender às diversas necessidades de desempenho e energia em vários ambientes de computação.Os sistemas de memória de alta densidade, como o DDR-400, são construídos para maximizar as taxas de transferência de dados usando a tecnologia de taxa de dados dupla (DDR), permitindo que os dados sejam transmitidos nas bordas de ascensão e queda do ciclo do relógio.Essa inovação oferece largura de banda mais alta e menor latência para aplicativos que exigem processamento de dados rápido e eficiente, como multitarefa e cálculos em larga escala.No entanto, embora a memória de alta densidade se destaque no desempenho, ela pode ter o custo de aumento do consumo de energia e geração de calor, tornando-a menos adequada para dispositivos portáteis ou com restrição de energia.

Soluções de memória de baixa densidade, por outro lado, priorizam a eficiência de energia e a menor saída térmica, tornando-as ideais para dispositivos móveis, incorporados e movidos a bateria, onde a conservação de energia é importante.Esses projetos trocam alguma velocidade por maior duração da bateria e redução de calor, fatores em dispositivos como smartphones, tablets e sistemas de IoT (Internet das Coisas).Por exemplo, a memória de alta densidade pode ser ideal para desktops, servidores e sistemas de jogos, enquanto a memória de baixa densidade é mais adequada para wearables e dispositivos portáteis.A mudança entre as soluções de memória de alta e baixa densidade reflete uma tendência mais ampla para arquiteturas de memória mais adaptáveis ​​e eficientes.À medida que a tecnologia continua a evoluir, essa flexibilidade se torna cada vez mais importante no projeto de sistemas que se alinham às crescentes demandas de aplicações de alto desempenho e eficiência energética.

Evoluindo a tecnologia de memória

A evolução da tecnologia de memória mostra um impulso contínuo para melhorar o desempenho por meio da inovação e refinamento.A mudança de DDR1 para DDR2 SDRAM trouxe melhorias arquitetônicas, como a expansão do buffer de pré-busca de 2 bits para 4 bits, permitindo velocidades mais altas de relógio.No entanto, os primeiros chips DDR2 enfrentaram desafios como alta latência, atrasando os ganhos imediatos de desempenho até equilibrar a velocidade e a eficiência por volta de 2004. As aplicações práticas revelaram que tanto a latência quanto a velocidade são importantes na avaliação do desempenho da memória.Os desenvolvimentos subsequentes, como o DDR3, abordaram essas questões melhorando a velocidade, reduzindo o consumo de energia e aprendendo com as deficiências do DDR2.Essa progressão contínua destaca que os verdadeiros avanços na tecnologia de memória vêm de refinar vários aspectos para atender às demandas, não apenas aumentando as taxas de relógio.

Tecnologia Mobile DDR (MDDR)

O Mobile DDR (MDDR) representa o avanço da tecnologia de memória, especificamente adaptado para dispositivos móveis, como smartphones, tablets e players de mídia portátil.Diferentemente da memória tradicional de DDR projetada para sistemas de desktop e servidor, o MDDR se concentra no equilíbrio de alto desempenho com eficiência de energia para dispositivos móveis que dependem da duração da bateria.Operando com tensões mais baixas e incorporando mecanismos de atualização adaptativa, o MDDR reduz o consumo de energia, mantendo a velocidade e a capacidade de resposta dos dispositivos móveis modernos.Esse saldo permite desfrutar de um uso mais longo do dispositivo entre cargas sem comprometer a funcionalidade.

Um dos principais benefícios do MDDR é sua capacidade de reduzir o uso de energia, operando com tensões mais baixas em comparação com a memória tradicional de DDR.Esta operação de baixa tensão tem um impacto direto na extensão da duração da bateria, necessária para dispositivos móveis que geralmente são usados ​​em qualquer lugar, sem acesso contínuo às fontes de energia.Essa eficiência de energia não apenas melhora a conveniência, mas também define novos padrões para o desempenho móvel, onde a duração da bateria se tornou um fator na seleção e satisfação do dispositivo.

Além de melhorar a eficiência de energia, o design de baixa tensão do MDDR também ajuda no gerenciamento de calor, um fator na durabilidade e desempenho do dispositivo móvel.O calor excessivo pode reduzir a vida útil de um dispositivo, degradar os componentes internos e o impacto do conforto.Ao operar com tensões mais baixas, o MDDR reduz a geração de calor, mantendo os dispositivos mais frios, mesmo durante o uso intensivo.Esse gerenciamento térmico contribui para a confiabilidade dos dispositivos móveis, garantindo que eles permaneçam funcionais e eficientes ao longo do tempo.Significa menos preocupações sobre o superaquecimento e o melhorado conforto ao manter ou usar seus dispositivos por longos períodos.

Outra inovação notável no MDDR é o uso de técnicas avançadas de atualização para manter a integridade dos dados e economizar mais poder.Nos sistemas de memória tradicionais, as células de memória precisam ser constantemente atualizadas para reter dados, o que consome energia.O MDDR emprega taxas de atualização adaptáveis ​​que se ajustam com base no nível de atividade do dispositivo.Por exemplo, durante o uso ativo, o MDDR aumenta as taxas de atualização para garantir o acesso rápido dos dados.No entanto, quando o dispositivo está ocioso ou no modo de espera, reduz a taxa de atualização para economizar energia, enquanto ainda preservando os dados armazenados.Esse ajuste dinâmico de atualização garante que o MDDR atinja um equilíbrio ideal entre desempenho e economia de energia em diferentes cenários de uso.

Ddr sdram cálculo dinâmica

DDR SDRAM (DRAM síncrono de taxa de dados duplo) melhora a eficiência da transferência de dados transmitindo dados duas vezes dentro de um único ciclo de relógio, dobrando efetivamente a frequência do relógio.Usando a fórmula abaixo, você pode calcular a frequência do relógio DDR SDRAM:

Frequência do relógio DDR = frequência real do relógio × 2

Por exemplo, a memória operando a 200MHz funcionará como se estivesse em execução a 400MHz, devido à dupla taxa de dados.Esse aumento na frequência do relógio resulta em maior taxa de transferência de dados, permitindo acesso mais rápido à memória e desempenho mais suave do sistema, especialmente em tarefas que exigem recuperação rápida de dados.Outro fator é a largura de banda da memória, que determina quanto dados podem ser transmitidos em um determinado momento.Você pode calcular a largura de banda de memória usando a seguinte fórmula:

Largura de banda de memória = velocidade de memória × 8 bytes

A largura de banda da memória é necessária para o desempenho do sistema em tarefas intensivas em dados, como cálculos científicos ou processamento gráfico, onde maior largura de banda melhora a eficiência geral.O ajuste da frequência DDR é necessário para a estabilidade do sistema em diferentes configurações de hardware.Este processo envolve o uso de um fator de divisão padrão:

Fator de divisão de memória = frequência do relógio / 200

Além disso, o algoritmo de velocidade usado para ajustes de frequência de ajuste fino é expresso como:

Frequência externa × (Frequência de Divisão / Frequência de Sincronização)

No entanto, essa fórmula inclui uma margem de erro de 4% para explicar pequenas variações na operação.Esse subsídio de erro garante estabilidade e confiabilidade, impedindo flutuações inesperadas de desempenho que podem afetar sua experiência ou eficácia do aplicativo.Juntos, entender essas fórmulas e dinâmica ajuda a otimizar o desempenho da memória, mantendo a precisão e a estabilidade do sistema em vários aplicativos.
