Loop Digital Fase Locked (DPLL): design, componentes e operações

Este guia explora o Loop Digital Fase Locked (DPLL), uma parte essencial dos circuitos digitais modernos conhecidos por sua precisão e confiabilidade.O DPLL desempenha um papel em tarefas como modulação, desmodulação e sincronização em vários setores.Ao quebrar seus componentes e como funciona, este artigo destaca o design, funções e vantagens do DPLL sobre os sistemas analógicos tradicionais.

Catálogo

Exploração de equipamentos

O Loop Digital Fase Locked (DPLL) é um elemento por excelência na tecnologia contemporânea, impulsionada por avanços na tecnologia de circuito digital.Suas aplicações versáteis incluem modulação, desmodulação, síntese de frequência, decodificação estéreo de FM, subcarriers de cores sincronizadas e processamento de imagens.Esses dispositivos brilham por sua confiabilidade, compactação e eficiência de custo, superando efetivamente as desvantagens inerentes dos loops de fase analógica, como deriva DC, saturação do dispositivo e suscetibilidade a flutuações de potência e temperatura.A capacidade de gerenciar amostras discretas contribui com eficiência para a adoção generalizada.Exclusivamente, um loop bloqueado de fase opera como um sistema de controle de feedback de fase, com um DPLL provando superior, utilizando sinais digitais discretos para gerenciar erros em vez de tensões analógicas contínuas, levando à descrição como loops de fase de fase digitais (DPLLs).

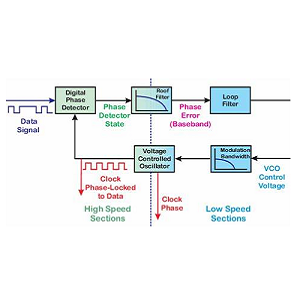

Um DPLL é composto de componentes: o circuito de extração de referência de fase, oscilador de cristal, divisor de frequência, comparador de fase e portão de compensação de pulso.A saída do divisor de frequência alinha com a frequência desejada, pois o comparador de fase examina atentamente o sinal de referência.Se uma frequência local mais alta for observada, os pulsos são estrategicamente removidos para reduzir a frequência, enquanto que se a frequência for inadequada, os pulsos serão adicionados para refinar a sincronização.Um DPLL forte compreende um detector de fase digital (DPD), um filtro de loop digital (DLF) e um oscilador controlado por voltagem digital (DCO).Anos de experimentação e aplicação levaram os engenheiros a descobrir as amplas capacidades dos DPLLs em vários campos industriais, oferecendo profundas idéias sobre sua operação e refinamento.

Detector de Fase Digital (DPD)

Um componente-chave do DPLL é o detector de fase digital, também conhecido como detector de fase de amostragem, para comparar a fase do sinal de entrada com a saída do oscilador controlado por voltagem.A tensão de saída resultante, refletindo o diferencial de fase, orienta os processos de ajuste do loop.Os detectores de fase digital vêm em vários tipos: detectores de amostragem de taxas de cruzamento, flip-flop, lag de chumbo e nyquist.

Filtro de Loop Digital (DLF)

O filtro de loop digital desempenha um papel na redução de ruído e refino o tempo de resposta do loop.Sua função como elemento corretiva é significativa, ecoando o dever de suas contrapartes analógicas.O design e a seleção deliberados da estrutura do filtro digital são importantes para capacitar o DPLL a cumprir suas metas de desempenho.

Oscilador controlado por tensão digital (DCO)

O oscilador controlado por tensão digital, às vezes chamado de relógio digital, funciona de maneira semelhante a um VCO analógico, gerando uma saída como uma sequência de pulsos.O DLF rege o momento desses pulsos enviando sinais de ajuste, afetando o período de amostragem subsequente em relação às modificações anteriores.Esse ciclo de feedback iterativo passou por refinamento por meio de estudos empíricos e aprimoramentos teóricos, estabelecendo uma base para inúmeras aplicações modernas.

Operações de loop de fase digital

Um loop de fase digital passa por um processo completo projetado para obter sincronização meticulosa das frequências:

Dinâmica da comparação de sinal

Inicialmente, o sinal de entrada e os sinais de osciladores locais, conceituados como seno e cosseno, entram em uma fase de avaliação no detector de fase digital.O detector gera uma tensão de saída que reflete a discrepância de fase entre esses sinais.Essa comparação de fase é semelhante ao intrincado processo de ajuste um instrumento musical, exigindo ajustes para manter o equilíbrio harmonioso para simetria e precisão.

Processo de ajuste de frequência

Posteriormente, o filtro de loop digital entra para limpar com habilidade a saída do detector de ruído de alta frequência.Este sinal polido ajusta a tensão de entrada do DCO (oscilador controlado digitalmente), influenciando sutilmente a frequência do oscilador local.Abordando quaisquer incompatibilidades de frequência, o sistema utiliza um filtro passa-baixo, que permite que o DCO gravite em direção ao alinhamento.Esse mecanismo adaptativo reflete a vigilância contínua encontrada em ambientes complexos, como o controle de tráfego aéreo, onde o ajuste fino perpétuo garante operações sem costura.

Conquista e manutenção de sincronização

À medida que o sinal do oscilador local se alinha com a frequência de entrada, a diferença de fase anula, gerando uma saída CC consistente do detector de fase e do filtro de loop.Ao estabilizar sua frequência, o DCO leva o loop a um "estado bloqueado" sincronizado ".Esse equilíbrio testemunha a aptidão do loop de consistência, remanescente da funcionalidade estável nas grades de energia que exigem sincronização contínua para evitar o caos.A progressão detalhada deste procedimento enfatiza o papel do loop de fase digital nos sistemas tecnológicos, hábeis em alcançar a sincronização em meio a condições de mudança.
