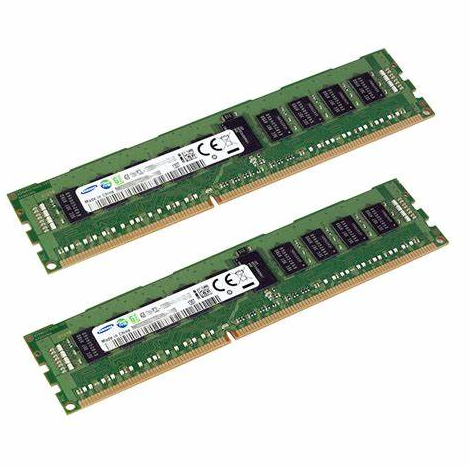

Tudo que você precisa saber sobre ddr3

No mundo da tecnologia da memória em rápida evolução, o DDR3 Sdram emergiu como um avanço inovador, atendendo às crescentes demandas por eficiência, desempenho e escalabilidade na computação moderna.De recursos inovadores, como o Command Write Delay (CWD) e o mecanismo de calibração do DIE (ODCE) a aprimoramentos notáveis ​​no gerenciamento de energia e controle térmico, o DDR3 introduz um alívio de recursos que redefine o desempenho da memória.Este artigo explora os principais recursos, melhorias arquitetônicas e aplicações práticas do DDR3, lançando luz sobre como ele supera seu antecessor, DDR2 e define um novo padrão no design de memória para aplicações de consumidores e industriais.

Catálogo

Visão geral

CWD, OR Atraso de gravação de comando, é um mecanismo projetado para otimizar atrasos de gravação nos sistemas de memória, aprimorando a eficiência do gerenciamento de dados.O comando Reset ativa um modo de economia de super potência no DDR3 SDRAM, interrompendo operações de memória e transferindo o sistema em espera de baixa energia.Esse recurso conserva a energia e estende a vida útil da memória, tornando -o principalmente valioso para aplicativos móveis e incorporados, onde a eficiência de energia é usada.

A função ZQ avança a calibração da resistência do terminal através do mecanismo de calibração ON DID (ODCE), ajuste fino na resistência à terminação de matriz (ODT) para manter a integridade do sinal em condições variadas.Essa calibração mitiga riscos como a degradação do sinal que pode comprometer a precisão dos dados e a estabilidade do sistema.Os ambientes de computação de alto desempenho destacam as melhorias de confiabilidade que essas otimizações fornecem, especialmente em aplicativos que exigem desempenho consistente.

A função de temperatura de auto-inflamação (SRT) integra o controle de temperatura programável para ajustes atuais nas velocidades do relógio da memória com base nas condições térmicas.Isso aprimora o gerenciamento de energia e evita o superaquecimento, um desafio comum que pode levar à limitação ou falha de componente.Além disso, o recurso de auto-refrigeração da matriz parcial (PASR) atualiza seletivamente os segmentos de memória ativos, reduzindo significativamente o consumo de energia.Essa abordagem direcionada ao gerenciamento de recursos é amplamente reconhecida como uma estratégia eficaz para otimizar o desempenho da memória sem sacrificar a eficiência, principalmente em sistemas com padrões irregulares de uso de memória.

Novo design de ddr3

A arquitetura de memória DDR3 apresenta um inovador design de pré-busca de 8 bits, que efetivamente dobra a característica anterior de pré-busca de 4 bits encontrada no DDR2.Esse avanço permite que o núcleo do DRAM funcione a apenas 1/8 da frequência de dados.Por exemplo, o DDR3-800 opera em uma frequência central de apenas 100MHz, mostrando um salto significativo na eficiência.

Os principais recursos deste design incluem:

• A implementação de uma topologia ponto a ponto, que reduz significativamente a carga nos barramentos de endereço, comando e controle, levando ao desempenho geral do sistema geral.

• Um processo de fabricação que cai abaixo de 100Nm, resultando em uma diminuição na tensão de operação de 1,8V em DDR2 para 1,5V.Essa redução não apenas promove a eficiência energética, mas também promove um melhor gerenciamento térmico dentro do sistema.

• A introdução das funcionalidades assíncronas de redefinição e calibração ZQ, marcando uma transformação significativa no design que aumenta a estabilidade e a eficiência operacionais.

Esses aprimoramentos refletem uma abordagem pensativa da arquitetura da memória, com o objetivo de atender às demandas em evolução da computação moderna, considerando aspectos como consumo de energia e desempenho do sistema.

Comparação DDR2 e DDR3

Recurso	Ddr2	Ddr3
Comprimento de explosão (BL)	BL = 4 é comumente usado	BL = 8 é fixo;Suporta uma costeleta de ruptura de 4 bits (BL = 4 Leia + BL = 4 Escreva para sintetizar BL = 8).Controlado pela linha de endereço A12.Explodido A interrupção é proibida
Abordando o tempo	Faixa Cl: 2–5;Latência adicional (AL) Faixa: 0–4	Faixa CL: 5-11;Opções al: 0, Cl-1, Cl-2.Adiciona gravação Atraso (CWD) com base na frequência operacional
Redefinir a função	Não disponível	Recém -introduzido.Um pino de redefinição dedicado simplifica Inicialização, reduz o consumo de energia e interrompe as funções internas Durante a redefinição
Calibração ZQ	Não disponível	Introduzido com um pino ZQ usando uma referência de 240 ohm resistor.Calibra automaticamente a saída de dados e a resistência do ODT
Tensão de referência	Tensão de referência única (VREF)	Dividido em dois sinais: vrefca (comando/endereço) e VREFDQ (Data Bus), melhorando a relação sinal-ruído
Conexão ponto a ponto (P2P)	Vários canais de memória suportados por controlador	O controlador de memória lida com um canal com um slot, Ativando os relacionamentos P2P ou P22P.Reduz a carga do barramento e melhora desempenho
Consumo de energia	Mecanismos de auto-refrescamento padrão	Recursos avançados como auto-refrescamento automático e parcial auto-refrigeração com base na temperatura, levando a uma melhor eficiência
Aplicações	Usado principalmente em desktops e servidores	Ideal para dispositivos móveis, servidores e desktops devido a alta frequência, velocidade e menor consumo de energia
Suporte futuro da plataforma	Suportado em sistemas herdados e plataformas atuais	Suportado pelas plataformas Bear Lake e AMD K9 da Intel para Compatibilidade futura

Melhorias de memória do DDR3

Bancos lógicos

A evolução do DDR2 para o DDR3 representa uma arquitetura notável na memória, iniciando com 8 bancos lógicos e o potencial de expandir até 16. Esse desenvolvimento vai além dos aprimoramentos técnicos;Ele reflete uma demanda crescente por chips de alta capacidade capaz de lidar com aplicações complexas.À medida que os requisitos de software e hardware continuam aumentando, a capacidade de suportar mais bancos lógicos se torna cada vez mais relevante.Experiências em vários setores sugerem que os sistemas projetados com escalabilidade em mente geralmente proporcionam maiores retornos a longo prazo, pois podem se ajustar a mudanças técnicas futuras sem a necessidade de extensas revisões.

Embalagem

A embalagem DDR3 significa um avanço notável em engenharia, destacado por uma maior contagem de pinos que permite novas funcionalidades.A transição dos pacotes FBGA de 60/68/84/84-bola do DDR2 para o FBGA de 78 bolas para chips de 8 bits e o FBGA de 96 bolas para chips de 16 bits ilustra esse salto.Essa melhoria não apenas aprimora os recursos de transferência de dados, mas também reflete um compromisso crescente com a sustentabilidade, pois o DDR3 está em conformidade com os padrões ambientais rígidos, eliminando substâncias nocivas.No cenário de fabricação de hoje, você pode ser cada vez mais atraído por produtos que priorizam a responsabilidade ecológica, enfatizando a necessidade de tecer práticas sustentáveis ​​em inovações de alta tecnologia.

Consumo de energia

Um recurso de destaque do DDR3 é sua capacidade de fornecer alta largura de banda, minimizando significativamente o consumo de energia.Ao reduzir a tensão operacional de 1,8V para 1,5V do DDR2, o DDR3 é projetado para usar 30% menos potência em geral.As taxas de potência para DDR3-800, 1066 e 1333-0,72x, 0,83x e 0,95x, respectivamente-demonstram um caminho claro para maior desempenho e eficiência.Essa diminuição no consumo de energia não apenas suporta a sustentabilidade ambiental, mas também prolonga a vida útil do dispositivo, pois a geração de calor reduzida leva a menos estresse térmico nos componentes.Os dados históricos de vários setores indicam que as tecnologias com eficiência energética tendem a reduzir os custos operacionais ao longo do tempo, reforçando o valor do DDR3.

Profissionais em desempenho

Vantagem de desempenho	Detalhes
Menos consumo de energia e calor	DDR3 extrai lições do DDR2, reduzindo o consumo de energia e aquecer enquanto mantém o controle de custos.Isso torna o DDR3 mais atraente para você
Maior frequência operacional	Devido ao menor consumo de energia, o DDR3 atinge mais alto frequências operacionais, compensando os tempos de atraso mais longos e servindo como um Ponto de venda para placas gráficas
Custo da placa gráfica reduzida	DDR3 usa partículas de memória maiores (32m x 32 bits), exigindo menos chips para atingir a mesma capacidade que o DDR2, reduzindo a PCB área, consumo de energia e custo
Versatilidade melhorada	DDR3 oferece melhor compatibilidade com DDR2 devido a Recursos -chave inalterados (pinos, embalagens), permitindo uma integração mais fácil com Designs DDR2 existentes
Ampla adoção	DDR3 é amplamente utilizado em novas placas gráficas de ponta e Cada vez mais adotada em placas gráficas de baixo custo

História do crescimento

O padrão de memória DDR3, oficialmente revelado por JEDEC em 28 de junho de 2002, representou um momento importante na evolução da tecnologia da memória.No entanto, não foi até 2006 que o DDR2 realmente começou a criar seu nicho no mercado.Esse atraso na aceitação generalizada não impediu os fabricantes de perseguir ansiosamente as soluções DDR3, destacando uma abordagem visionária da tecnologia de memória que acabaria transformando a indústria.

Quota de mercado

Analistas de mercado, incluindo os da ISUPPLI, anteciparam que, em 2008, o DDR3 estabeleceria uma posição dominante no setor de memória, prevendo uma participação de mercado de 55%.No final de 2008, os módulos de memória DDR3, operando em frequências de 1066, 1333 e 1600 MHz, tornaram -se prontamente disponíveis para os consumidores.Enquanto o DDR3 compartilhou semelhanças arquitetônicas com o DDR2, ele efetivamente abordou as deficiências de seu antecessor, facilitando uma transição mais suave e promovendo a aceitação mais ampla.Essa progressão ilustra o valor da flexibilidade nos avanços técnicos, pois você pode responder de forma adequada às necessidades do consumidor, ao mesmo tempo em que aprimora as métricas de desempenho.

Novos recursos

A memória DDR3 traz aprimoramentos substanciais sobre o DDR2, com taxas elevadas de transferência de dados, uma topologia inovadora para ônibus de endereço e controle e maior eficiência energética.A introdução de um design de pré-busca de 8 bits combinado com uma arquitetura ponto a ponto não apenas otimiza as operações, mas também eleva o desempenho geral.Essas melhorias refletem uma tendência mais ampla na tecnologia, onde a velocidade e a eficiência reinam supremos.As idéias de vários setores revelam que aqueles que adotam a inovação geralmente garantem uma vantagem competitiva, evidenciada pela rápida adoção do DDR3 em várias aplicações.

Capacidade Milestone

No final de 2009, a Samsung chamou a atenção com a liberação de um chip DDR3 de 4 GB inovador fabricado usando um processo de 50Nm, permitindo a criação de bastões de memória de 32 GB e aumentando significativamente o potencial de computação de 64 bits.Este chip também possuía uma impressionante redução de 40% no consumo de energia em comparação com as gerações anteriores.As projeções indicando um aumento na participação de mercado do DDR3 para 72% em 2011 acentuaram ainda mais a progressão natural do DDR2 para o DDR3.Essa mudança serve como um lembrete da natureza cíclica do avanço tecnológico, onde cada nova iteração se baseia em seu antecessor, impulsionando a inovação e a eficiência em um ambiente digital em constante mudança.
