Trocador de Calor: Princípios de Funcionamento, Tipos e Aplicações

Os trocadores de calor ajudam a transferir calor entre fluidos para controlar a temperatura e melhorar a eficiência.Neste artigo você aprenderá o que é um trocador de calor e como ele funciona em termos simples.Você também explorará os principais tipos e componentes principais.Além disso, você compreenderá os fatores que afetam o desempenho e onde os trocadores de calor são comumente usados.

Catálogo

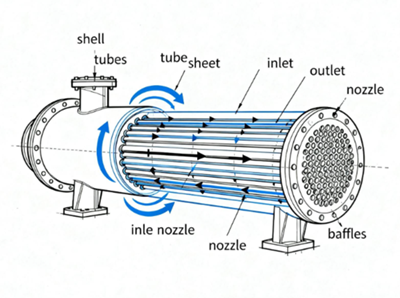

Figura 1. Visão geral do trocador de calor

O que é um trocador de calor?

Um trocador de calor é um dispositivo usado para transferir calor entre dois ou mais fluidos sem misturá-los.Seu principal objetivo é mover a energia térmica de um fluido quente para um fluido frio de forma eficiente.Esses fluidos podem ser líquidos, gases ou uma combinação de ambos, dependendo do sistema.Os trocadores de calor são amplamente utilizados em processos industriais, sistemas HVAC e geração de energia para controlar a temperatura.Ao permitirem a transferência controlada de calor, ajudam a melhorar a eficiência energética e o desempenho do sistema.

Como funciona um trocador de calor?

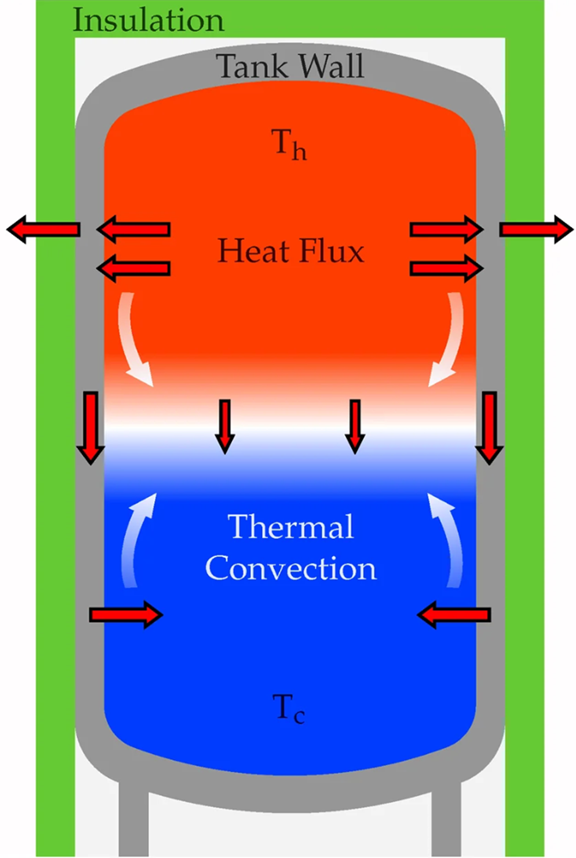

Figura 2. Transferência de Calor e Convecção em um Sistema

Um trocador de calor funciona transferindo calor de um fluido de temperatura mais alta para um fluido de temperatura mais baixa através de uma superfície de separação.O calor primeiro se move por condução através da parede sólida que separa os fluidos.Ao mesmo tempo, a convecção ocorre dentro de cada fluido à medida que flui, ajudando a distribuir o calor uniformemente.A diferença de temperatura entre os fluidos impulsiona continuamente esse processo de transferência de calor.À medida que o fluido quente perde energia, ele esfria, enquanto o fluido frio absorve essa energia e aquece.O movimento do fluxo desempenha um papel importante na manutenção da troca de calor eficiente.Este processo continua enquanto houver uma diferença de temperatura e movimento do fluido.

Tipos de trocadores de calor

Trocador de calor de casco e tubo

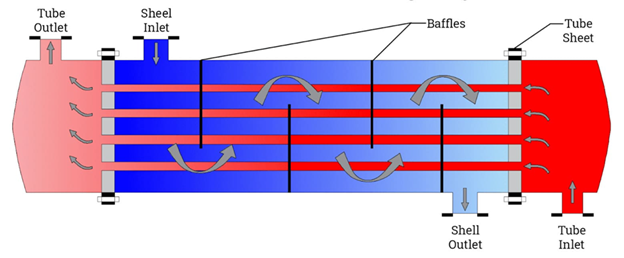

Figura 3. Diagrama do trocador de calor de casco e tubo

Um trocador de calor de casco e tubo é um tipo amplamente utilizado que consiste em um feixe de tubos encerrados dentro de um casco cilíndrico.Um fluido flui através dos tubos enquanto outro flui ao redor dos tubos dentro da carcaça.O calor é transferido através das paredes do tubo à medida que os fluidos se movem em caminhos separados.Defletores dentro da carcaça orientam o fluxo e melhoram a eficiência da transferência de calor.Este design é durável e adequado para aplicações de alta pressão e alta temperatura.É comumente usado em usinas de energia, refinarias de petróleo e indústrias químicas.No entanto, pode ser maior e requer mais espaço em comparação com designs compactos.

Trocador de calor de placas

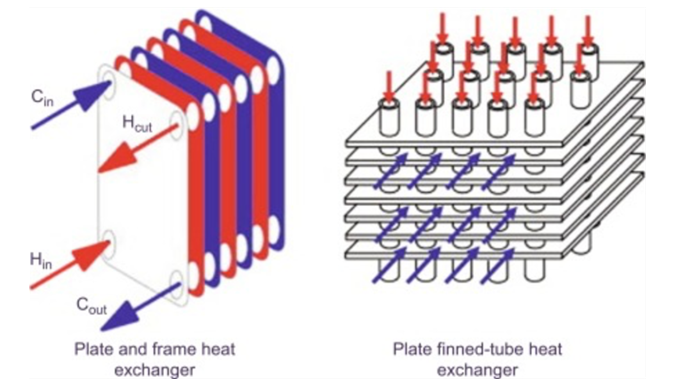

Figura 4. Projeto do trocador de calor de placas

Um trocador de calor de placas é um dispositivo compacto que utiliza múltiplas placas metálicas finas para transferir calor entre fluidos.Os fluidos fluem em canais alternados formados pelas placas, permitindo contato próximo sem mistura.Este design cria uma grande área de superfície, o que melhora a eficiência da transferência de calor.O padrão de fluxo normalmente promove turbulência, melhorando a troca de calor.É comumente usado em sistemas HVAC, processamento de alimentos e refrigeração.Os trocadores de calor a placas são fáceis de limpar e manter devido à sua estrutura modular.No entanto, eles podem não ser ideais para aplicações de pressão muito alta.

Trocador de calor resfriado a ar

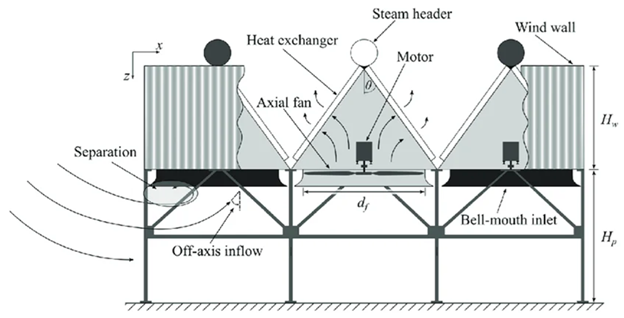

Figura 5. Sistema trocador de calor resfriado a ar

Um trocador de calor resfriado a ar usa ar ambiente em vez de água ou líquido para resfriamento.Consiste em tubos com aletas e grandes ventiladores que sopram ar pela superfície para remover o calor.As aletas aumentam a área de superfície, ajudando a transferir o calor de forma mais eficaz para o ar.À medida que o fluido quente flui através dos tubos, o calor é liberado para o ar circundante.Esses sistemas são comumente usados ​​em usinas de energia, instalações petroquímicas e locais remotos.Eles são úteis onde a água é limitada ou indisponível.No entanto, o seu desempenho depende da temperatura do ar e das condições ambientais.

Trocador de calor de tubo duplo

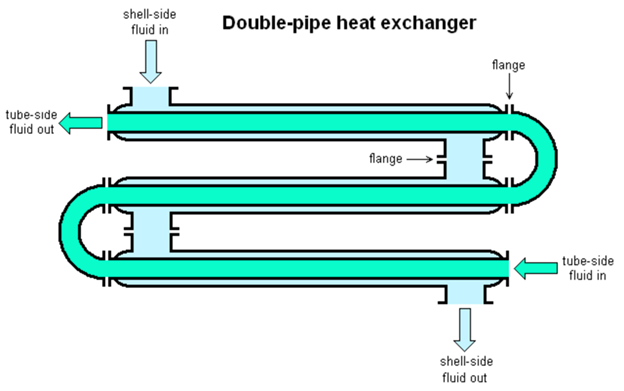

Figura 6. Layout do trocador de calor de tubo duplo

Um trocador de calor de tubo duplo é um projeto simples que usa um tubo colocado dentro de outro tubo.Um fluido flui pelo tubo interno enquanto o outro flui pelo tubo externo.A transferência de calor ocorre através da parede que separa os dois fluidos.O fluxo pode ser organizado em paralelo ou contrafluxo para melhorar a eficiência.Este projeto é fácil de instalar e manter devido à sua estrutura simples.É comumente usado em aplicações de pequena escala e baixa capacidade.No entanto, não é adequado para grandes sistemas industriais devido à área superficial limitada.

Trocador de calor com tubo aletado

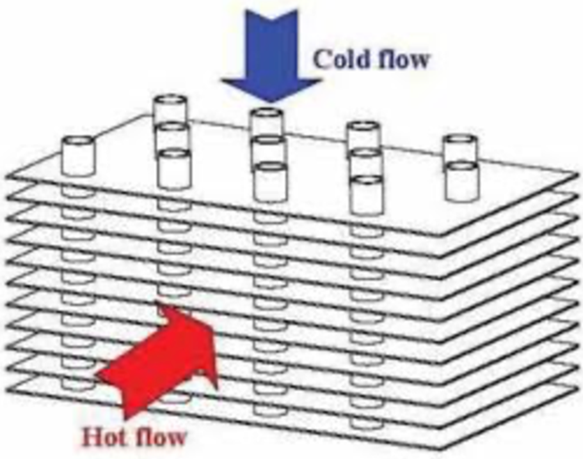

Figura 7. Projeto do trocador de calor com tubo aletado

Um trocador de calor com tubo aletado usa superfícies estendidas chamadas aletas para melhorar a transferência de calor.Essas aletas são fixadas em tubos para aumentar a área de superfície exposta ao fluido circundante.À medida que o fluido flui através dos tubos, o calor é transferido para as aletas e depois para o ambiente externo.Este projeto é especialmente eficaz quando um fluido tem baixa capacidade de transferência de calor, como o ar.É comumente usado em radiadores, condicionadores de ar e sistemas de refrigeração industrial.O aumento da área de superfície ajuda a melhorar a eficiência geral sem aumentar significativamente o tamanho.No entanto, as aletas podem acumular poeira e exigir limpeza regular.

Componentes de um trocador de calor

Tubos - Os tubos transportam um dos fluidos de trabalho através do trocador de calor.Eles fornecem uma superfície onde ocorre a transferência de calor entre os fluidos.Seu arranjo ajuda a controlar a direção do fluxo e a eficiência da troca de calor.

Pratos - As placas criam canais que separam os fluidos enquanto permitem a transferência de calor.Eles são finos para maximizar o contato com a superfície e melhorar a eficiência.As placas são comumente usadas em projetos de trocadores de calor compactos.

Concha - O invólucro é o invólucro externo que mantém os componentes internos unidos.Ele direciona o fluxo de fluido ao redor dos tubos ou superfícies internas.Ele também fornece suporte estrutural e contenção.

Barbatanas - As aletas são superfícies estendidas adicionadas para aumentar a área de transferência de calor.Eles ajudam a melhorar a dissipação de calor, especialmente quando há ar envolvido.As aletas são comumente usadas em sistemas refrigerados a ar.

Cabeçalhos- Os coletores distribuem o fluido uniformemente em vários tubos ou canais.Eles garantem um fluxo consistente através do trocador de calor.A distribuição adequada ajuda a manter a transferência de calor eficiente.

Materiais usados em um trocador de calor

Cobre - O cobre possui excelente condutividade térmica, tornando-o ideal para uma transferência de calor eficiente.É amplamente utilizado em sistemas HVAC e de refrigeração.Também é fácil formar e juntar na fabricação.

Alumínio - O alumínio é leve e possui boas propriedades de transferência de calor.É comumente usado em trocadores de calor automotivos e refrigerados a ar.Sua resistência à corrosão o torna adequado para uso externo.

Aço inoxidável - O aço inoxidável oferece alta resistência e resistência à corrosão.É adequado para ambientes agressivos e aplicações químicas.É comumente usado onde a durabilidade é necessária.

Aço Carbono - O aço carbono é forte e econômico para aplicações industriais.É usado em sistemas onde a corrosão é menos preocupante.Fornece bom suporte estrutural para unidades grandes.

Titânio - O titânio é altamente resistente à corrosão, especialmente na água do mar.É utilizado em ambientes marinhos e altamente corrosivos.Embora caro, proporciona longa vida útil.

Fatores de desempenho de um trocador de calor

Coeficiente de transferência de calor - Este fator mede a facilidade com que o calor se move entre os fluidos.Um coeficiente mais alto significa melhor eficiência de transferência de calor.Depende das propriedades do fluido e das condições da superfície.

Diferença de temperatura - Quanto maior a diferença de temperatura, mais rápida ocorre a transferência de calor.Essa diferença impulsiona o processo geral de troca de calor.Manter um gradiente estável melhora o desempenho.

Taxa de fluxo - A taxa de fluxo afeta a rapidez com que o calor é transportado ou fornecido.Taxas de fluxo mais altas podem melhorar a transferência de calor, mas podem aumentar o uso de energia.O equilíbrio adequado é necessário para a eficiência.

Queda de pressão - A queda de pressão refere-se à resistência enfrentada pelos fluidos durante o fluxo.A alta queda de pressão pode reduzir a eficiência do sistema e aumentar o consumo de energia.Deve ser controlado no design.

Área de Superfície - Áreas de superfície maiores permitem a transferência de mais calor.Os projetos geralmente aumentam a área usando aletas ou placas.Isso melhora a eficácia geral do sistema.

Vantagens e desvantagens dos trocadores de calor

Vantagens dos trocadores de calor

• Melhora a eficiência energética em sistemas

• Reduz custos operacionais

• Suporta controle de temperatura

• Funciona com diferentes tipos de fluidos

• Melhora a confiabilidade do processo

• Amplamente utilizado em muitas indústrias

Desvantagens dos trocadores de calor

• Pode ser caro instalar

• Requer manutenção regular

• A incrustação pode reduzir a eficiência

• Sistemas grandes precisam de mais espaço

• O desempenho depende das condições

• Vazamento pode ocorrer com o tempo

Aplicações de trocadores de calor

1. Sistemas HVAC

Os trocadores de calor são usados em sistemas de aquecimento, ventilação e ar condicionado para regular a temperatura interna.Eles ajudam a transferir calor entre fluxos de ar ou fluidos para manter o conforto.Isto melhora a eficiência energética nos edifícios.Eles são comumente encontrados em aparelhos de ar condicionado e unidades de aquecimento.

2. Geração de energia

Nas usinas de energia, trocadores de calor são usados para converter água em vapor e resfriar sistemas.Eles desempenham um papel fundamental na produção de energia e na gestão térmica.A transferência eficiente de calor melhora o desempenho geral da planta.São utilizados em caldeiras e condensadores.

3. Indústria Automotiva

Os veículos usam trocadores de calor, como radiadores e intercoolers.Esses componentes ajudam a controlar a temperatura do motor e melhorar o desempenho.Eles evitam o superaquecimento e aumentam a vida útil do motor.Eles são usados ​​em sistemas automotivos modernos.

4. Processamento Químico

Trocadores de calor são usados para controlar temperaturas durante reações químicas.Eles ajudam a manter condições operacionais seguras e estáveis.O controle adequado da temperatura melhora a qualidade do produto.Eles são amplamente utilizados em fábricas de produtos químicos.

5. Indústria de Petróleo e Gás

Nas refinarias de petróleo, os trocadores de calor gerenciam a temperatura durante o processamento e o refino.Eles ajudam a melhorar a eficiência e reduzir o desperdício de energia.Eles são usados ​​em operações upstream e downstream.Seu papel é crítico na produção em larga escala.

6. Indústria de Alimentos e Bebidas

Trocadores de calor são usados para pasteurização e controle de temperatura.Eles garantem a segurança alimentar, mantendo condições adequadas de aquecimento e resfriamento.Isso ajuda a preservar a qualidade e a vida útil do produto.Eles são comumente usados ​​no processamento de laticínios e bebidas.

Conclusão

Os trocadores de calor desempenham um papel importante na movimentação eficiente da energia térmica entre os fluidos, mantendo os sistemas estáveis e produtivos.Seu desempenho depende do tipo de projeto, dos componentes internos, da seleção do material e de fatores como diferença de temperatura, vazão e área de superfície.Diferentes tipos de trocadores de calor são adequados para diferentes condições operacionais, desde unidades HVAC compactas até grandes sistemas industriais.Com sua ampla gama de aplicações, os trocadores de calor continuam sendo essenciais para eficiência energética, controle de temperatura e operação confiável.
