Interruptor de botão explicado para fácil aprendizagem

Os interruptores de botão permitem controlar facilmente os circuitos elétricos com um simples toque.Neste artigo, você aprenderá o que é um botão de pressão, como ele funciona e as principais partes internas dele.Você também compreenderá os diferentes tipos com base na operação, configuração de contato e pólo e lançamento.Além disso, você verá onde eles são usados, como se comparam a outros switches e como escolher o correto.

Catálogo

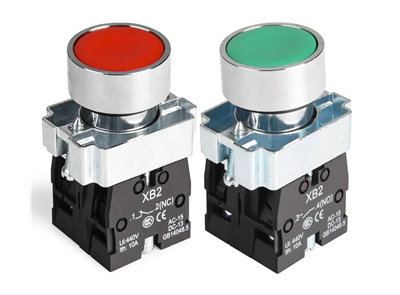

Figura 1. Interruptor de botão

O que é um interruptor de botão?

Um interruptor de botão é um dispositivo elétrico simples usado para controlar manualmente um circuito pressionando um botão.É comumente encontrado em painéis de controle, máquinas e dispositivos eletrônicos onde é necessária uma entrada rápida do usuário.Este tipo de interruptor permite ao usuário iniciar, parar ou acionar uma ação com um único toque.Ele foi projetado para fácil operação e desempenho confiável em sistemas de baixa e alta potência.

Os interruptores de botão são amplamente utilizados porque fornecem controle direto e intuitivo.Freqüentemente, são instalados em painéis ou equipamentos para acesso conveniente.Essas chaves estão disponíveis em diferentes tamanhos, formatos e materiais, dependendo da aplicação.Seu principal objetivo é fornecer uma maneira rápida e eficiente de controlar funções elétricas sem mecanismos complexos.

Princípio de funcionamento do interruptor de botão

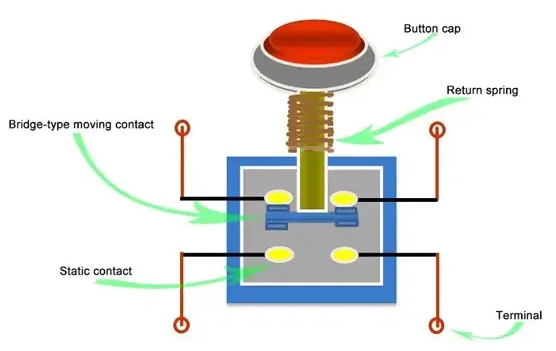

Figura 2. Mecanismo de Trabalho

Um interruptor de botão funciona alterando o estado de um circuito elétrico quando o botão é pressionado.Quando nenhuma força é aplicada, o circuito permanece em seu estado padrão, aberto ou fechado, dependendo do projeto.Pressionar o botão aplica força a um mecanismo interno, que faz com que os contatos elétricos se movam.Este movimento permite que a corrente flua ou a interrompe instantaneamente.

Quando o botão é liberado, a chave retorna ao seu estado original, restaurando o circuito à sua condição padrão.Esta transição rápida garante um controle confiável dos sinais elétricos em tempo real.A mudança na posição do contato afeta diretamente o fluxo de corrente, fazendo com que a chave atue como um ponto de controle no circuito.Esta ação simples torna os interruptores de botão eficazes para operações precisas e repetidas.

Componentes de um interruptor de botão

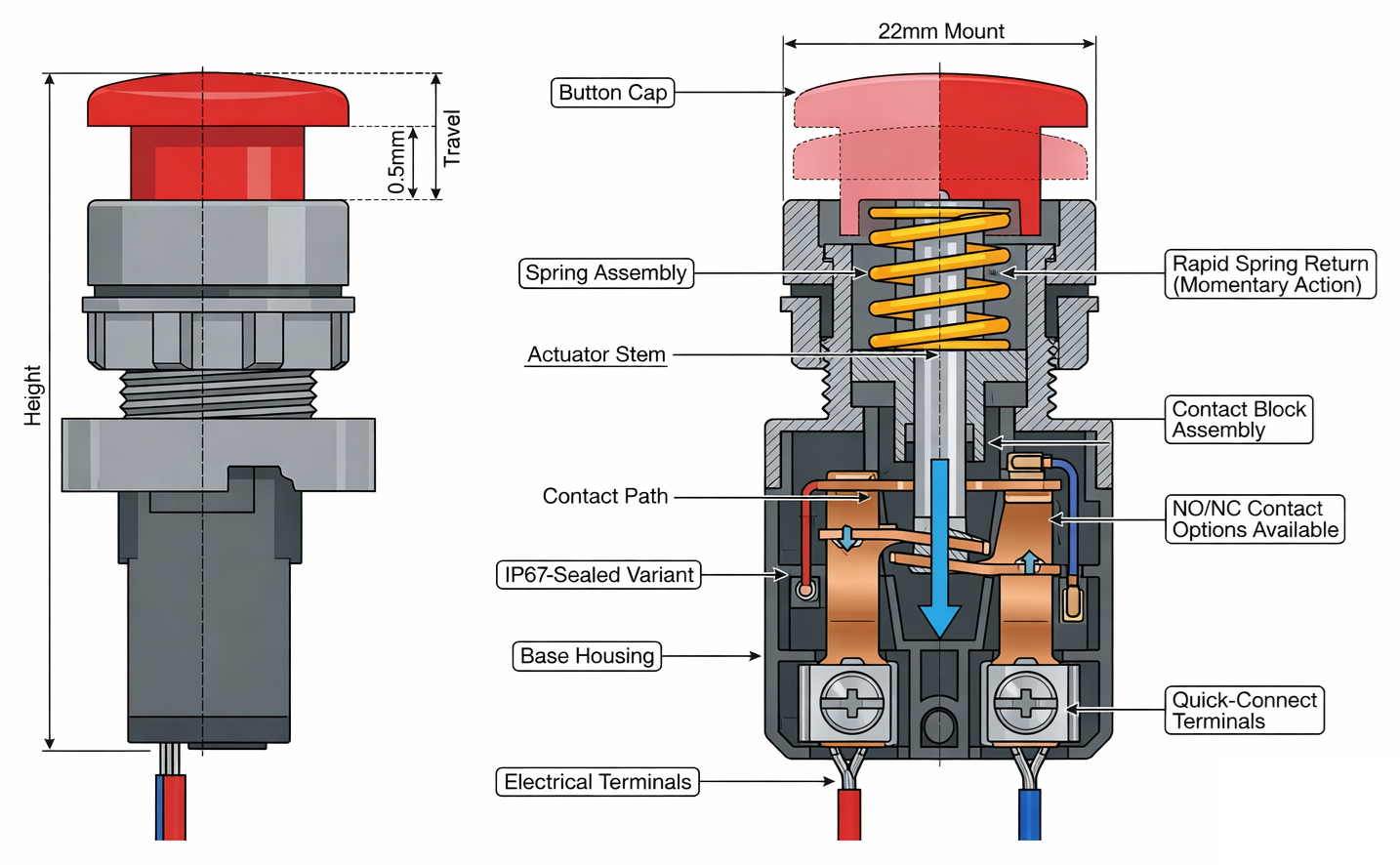

Figura 3. Estrutura interna do botão

• Tampa do botão (atuador)

A tampa do botão é a parte visível que é pressionada para operar o interruptor.Ele é projetado para fácil contato e pode vir em diversas cores e formatos para identificação.O atuador transfere a força aplicada para o mecanismo interno.Seu design garante uma ação de pressão suave e consistente durante o uso repetido.

• Primavera de retorno

A mola de retorno é responsável por trazer o botão de volta à sua posição original após ser pressionado.Ele armazena energia mecânica quando comprimido e a libera quando a força é removida.Isso garante que o switch seja redefinido de forma rápida e confiável.A mola também ajuda a manter um feedback tátil consistente durante a operação.

• Contato Móvel (Contato Ponte)

O contato móvel muda de posição quando o botão é pressionado.Ele conecta ou desconecta o caminho elétrico dentro do switch.Esta peça foi projetada para oferecer durabilidade para lidar com ciclos de contato repetidos.Seu movimento determina diretamente se a corrente flui através do circuito.

• Contato Estático

O contato estático permanece fixo dentro da chave e serve como ponto de conexão para o contato móvel.Ele forma o caminho elétrico quando tocado pelo contato móvel.Esses contatos são geralmente feitos de materiais condutores para uma transferência eficiente de corrente.A sua posição estável garante um desempenho de comutação consistente.

• Conjunto de bloco de contato

O bloco de contato abriga o sistema de contato e suporta o alinhamento adequado.Ele garante que os contatos móveis e estáticos se encontrem corretamente durante a operação.Essa estrutura ajuda a manter a confiabilidade elétrica e reduz o desgaste.Também permite a substituição modular em alguns designs de switch.

• Terminais (conexões elétricas)

Terminais são os pontos de conexão externos onde os fios são conectados.Eles permitem que o interruptor seja integrado a um circuito elétrico.Eles podem ser terminais do tipo parafuso, do tipo solda ou de conexão rápida.O design adequado do terminal garante conexões elétricas seguras e estáveis.

• Carcaça (corpo/base)

A caixa envolve todos os componentes internos e fornece proteção mecânica.Normalmente é feito de plástico durável ou materiais metálicos.A caixa também suporta montagem em painéis ou gabinetes.Protege as peças internas contra poeira, umidade e danos mecânicos.

Tipos de interruptores de botão

Baseado na operação

1. Interruptor de botão momentâneo

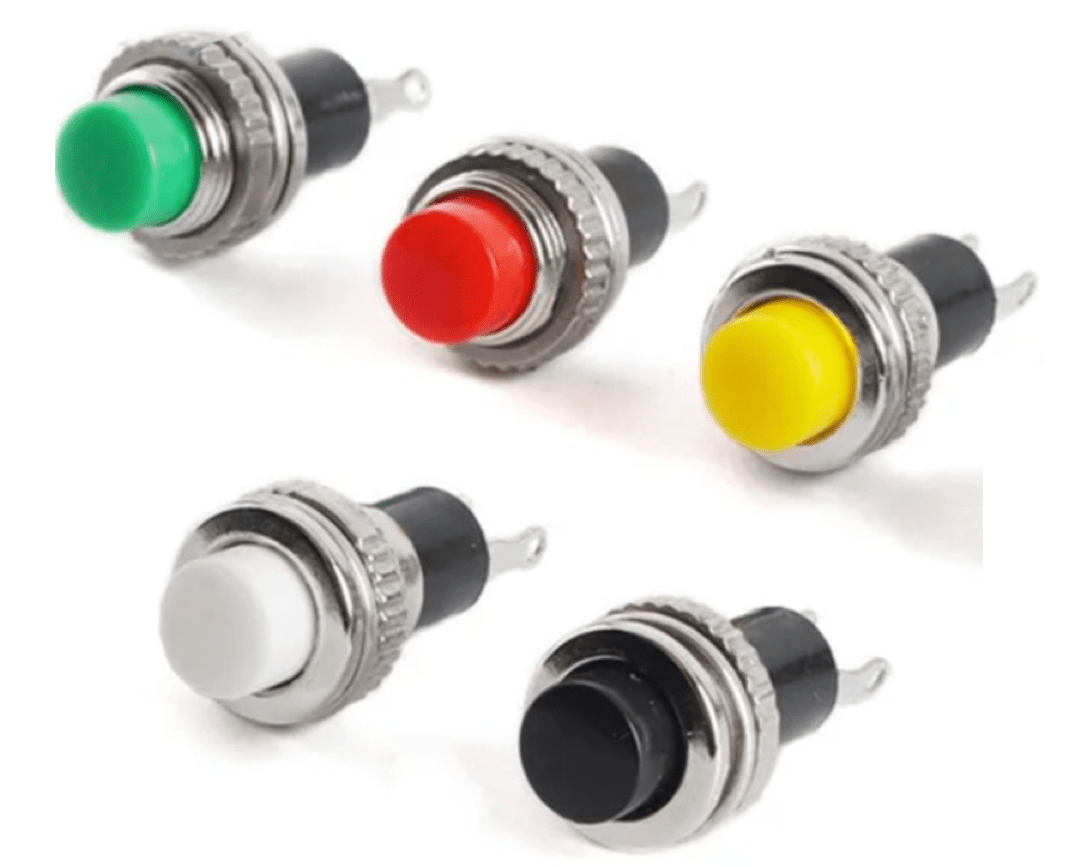

Figura 4. Exemplo de chave momentânea

Um interruptor de botão momentâneo é um tipo de interruptor que permanece ativo apenas enquanto está sendo pressionado.Depois que a pressão é removida, ela retorna automaticamente ao seu estado original.Esse comportamento é comumente usado em aplicações que requerem ativação temporária, como campainhas ou sinais de controle.A ação de retorno rápido garante um controle preciso e de curta duração.

Esses interruptores são projetados para fornecer resposta imediata durante a operação.A ação de pressionar desencadeia uma mudança e soltá-la interrompe a ação instantaneamente.Isto os torna adequados para sistemas onde a ativação contínua não é necessária.Sua operação simples e comportamento de reinicialização rápida os tornam amplamente utilizados em painéis de controle e dispositivos eletrônicos.

2. Interruptor de botão de travamento (mantido)

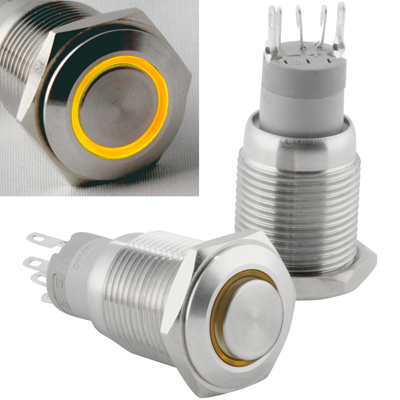

Figura 5. Exemplo de chave de travamento

Um interruptor de botão com trava é um tipo de interruptor que permanece em sua última posição após ser pressionado.Quando o botão é pressionado uma vez, ele permanece ativado até ser pressionado novamente para alterar seu estado.Isto permite que o interruptor mantenha sua função sem pressão contínua.É comumente usado para controle liga/desliga em sistemas elétricos.

Este tipo de switch fornece operação estável para aplicações que requerem um estado constante.O usuário não precisa segurar o botão para manter o circuito ativo.Pressioná-lo novamente alterna o estado, facilitando o controle dos dispositivos.Seu comportamento mantido é útil no controle de potência e operação de equipamentos.

Com base na configuração do contato

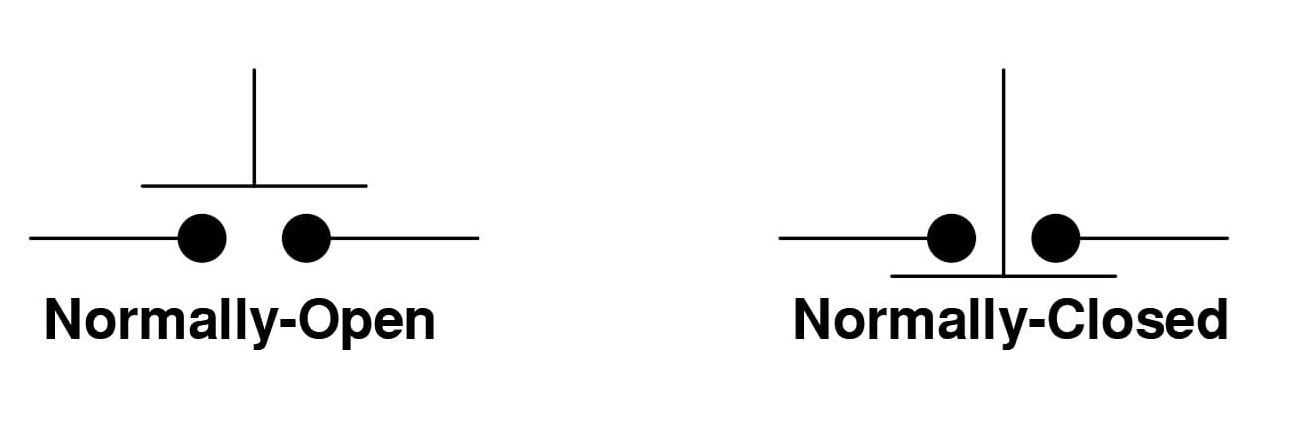

Figura 6. Diagrama NO vs NC

1. Normalmente aberto (NÃO)

Uma chave de botão normalmente aberta é um tipo de chave em que o circuito está aberto em seu estado padrão.Isso significa que nenhuma corrente flui até que o botão seja pressionado.Quando o botão é pressionado, os contatos fecham e permitem que a corrente passe pelo circuito.Uma vez liberado, o circuito retorna ao seu estado aberto.

Este tipo de configuração é comumente usado em sistemas de controle que requerem ativação somente quando necessário.Ele garante que o circuito permaneça inativo, a menos que seja acionado pelo usuário.O comportamento é claramente mostrado em diagramas de contato típicos onde a folga se fecha durante a operação.É amplamente utilizado em botões de início e entradas de sinal.

2. Normalmente Fechado (NC)

Uma chave de botão normalmente fechada é um tipo de chave em que o circuito é fechado em seu estado padrão.Isto permite que a corrente flua continuamente quando o botão não é pressionado.Pressionar o botão abre o circuito e interrompe o fluxo de corrente.Liberar o botão restaura a condição de circuito fechado.

Esta configuração é comumente usada em sistemas de segurança e funções de parada de emergência.Ele garante que o circuito permaneça ativo, a menos que seja interrompido intencionalmente.A mudança no estado do contato é claramente representada nos diagramas padrão durante a operação.É útil em aplicações onde a interrupção da corrente é necessária para proteção.

Baseado em Pole e Throw

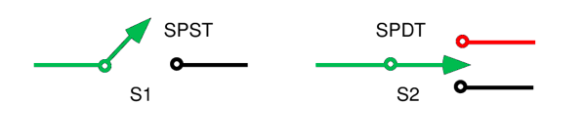

Figura 7. Diagrama SPST e SPDT

SPST e SPDT são configurações de chave unipolar que controlam um circuito elétrico.Uma chave SPST (Single Pole Single Throw) possui uma entrada e uma saída, permitindo um controle simples de ligar/desligar.Ele atua como uma chave básica que conecta ou desconecta um circuito.Isso o torna adequado para tarefas simples de comutação.

Uma chave SPDT (Single Pole Double Throw) também controla um circuito, mas fornece dois caminhos de saída possíveis.Ele permite que a corrente seja direcionada para uma das duas conexões.Isso o torna útil para selecionar entre dois circuitos ou modos diferentes.O diagrama normalmente mostra uma entrada alternando entre duas saídas.

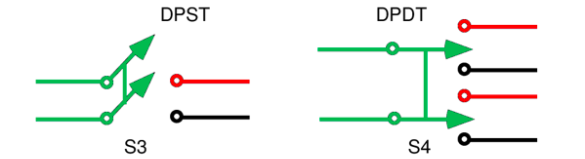

Figura 8. Diagrama DPST e DPDT

DPST e DPDT são configurações de chave bipolar projetadas para controlar vários circuitos ao mesmo tempo.Uma chave DPST (Double Pole Single Throw) pode controlar dois circuitos separados simultaneamente com uma única ação.Ele permite que ambos os circuitos sejam ligados ou desligados juntos.Isto é útil em aplicações que requerem controle sincronizado.

Uma chave DPDT (Double Pole Double Throw) controla dois circuitos e fornece dois caminhos de comutação para cada um.Ele permite comutação mais complexa, redirecionando a corrente de várias maneiras.Esta configuração é comumente usada em circuitos de reversão e sistemas de controle avançados.O diagrama normalmente mostra dois pólos alternando entre dois conjuntos de saídas.

Vantagens e desvantagens dos interruptores de botão

Vantagens dos interruptores de botão

• Simples e fácil de operar

• Tempo de resposta rápido

• Design compacto e que economiza espaço

• Confiável para uso repetido

• Disponível em vários tamanhos e estilos

• Adequado para sistemas de baixa e alta potência

Limitações dos interruptores de botão

• Controle limitado em comparação com switches complexos

• Desgaste mecânico ao longo do tempo

• Requer interação física

• Pode precisar de proteção em ambientes agressivos

• Não é ideal para comutação contínua sem circuitos de suporte

Aplicações de interruptores de botão

1. Painéis de controle industrial

Os interruptores de botão são comumente usados em máquinas industriais para funções de partida, parada e reinicialização.Eles fornecem controle rápido e direto para operadores que manuseiam equipamentos.Sua rotulagem clara e código de cores melhoram a segurança e a eficiência.Essas chaves são boas para uma operação confiável da máquina.

2. Eletrônicos de consumo

Muitos dispositivos do dia a dia, como eletrodomésticos e gadgets, usam botões para a entrada do usuário.Eles permitem controlar funções facilmente sem interfaces complexas.Seu tamanho compacto os torna adequados para pequenos dispositivos eletrônicos.Eles melhoram a usabilidade e a conveniência.

3. Sistemas Automotivos

Os botões de pressão são usados em veículos para funções como partida do motor, ativação da buzina e sistemas de controle.Eles fornecem acesso rápido a operações essenciais durante a condução.Sua durabilidade garante desempenho confiável em diferentes condições.Esses interruptores melhoram o controle e o conforto do motorista.

4. Equipamento Médico

Os dispositivos médicos usam interruptores de botão para operações precisas e controladas.Eles permitem operar equipamentos com segurança e eficiência.Sua ação responsiva é importante em diferentes situações.Projetos limpos e selados são frequentemente usados ​​para higiene.

5. Sistemas de automação residencial

Botões de pressão são usados em sistemas domésticos inteligentes para iluminação, segurança e controle de dispositivos.Eles fornecem uma interface simples para controlar recursos automatizados.A sua integração com sistemas eletrónicos torna-os versáteis.Eles melhoram a conveniência em casas modernas.

6. Sistemas de Controle e Instrumentação

Em sistemas de medição e controle, botões são usados para acionar funções e ajustar configurações.Eles fornecem entrada manual precisa para controle do sistema.Sua confiabilidade garante desempenho consistente em aplicações sensíveis.Esses switches são amplamente utilizados em configurações de teste e monitoramento.

Interruptor de botão vs interruptor de alternância vs interruptor oscilante

Recurso	Botão Mudar	Alternar interruptor	Interruptor oscilante
Força de Atuação	1,5–5 N típico	2–6 N típico	2–5 N típico
Distância de viagem	0,5–3mm	2–6 mm	1,5–4 mm
Tipo de operação	Momentâneo ou travamento	Mantido apenas	Mantido apenas
Vida Elétrica	100.000–1.000.000 ciclos	50.000–200.000 ciclos	50.000–150.000 ciclos
Vida Mecânica	Até 1.000.000+ prensas	100.000–500.000 alterna	100.000–300.000 prensas
Avaliações de contato	0,1A–10A (baixo a médio)	3A–20A (médio para alto)	6A–20A (médio para alto)
Furo de montagem Tamanho	8mm, 12mm, 16mm, 22mm	6 mm–12 mm típico	20 mm–30 mm recorte retangular
Espessura do Painel	1–6 mm	1–5mm	1–4mm
Velocidade de comutação	<10ms resposta	10–20ms	10–20ms
Contato Resistência	≤50 mΩ típico	≤20 mΩ típico	≤20 mΩ típico
Classificação de vedação	Até IP67/IP68 disponível	Normalmente IP40–IP65	Normalmente IP40–IP65
Iluminação Opção	Comum (LED anel/indicador)	Limitado	Comum (retroiluminado tipos)
Tipos de terminais	Solda, parafuso, conexão rápida	Solda, parafuso	Conexão rápida, lâmina
Temperatura operacional	-25°C a +85°C típico	-20°C a +85°C	-20°C a +85°C

Conclusão

Os interruptores de botão oferecem uma maneira fácil e confiável de controlar circuitos elétricos por meio de uma entrada manual simples.Sua operação é baseada no movimento básico de contato, suportado por componentes internos bem definidos e diversas configurações, como momentâneo, travamento, NA/NF e diferentes tipos de pólo e lance.Eles são amplamente utilizados em todos os setores devido à sua resposta rápida, design compacto e versatilidade, apesar de algumas limitações, como desgaste mecânico.A escolha do switch certo depende das classificações elétricas, tipo de operação, ambiente e qualidade de construção para garantir desempenho adequado e confiabilidade a longo prazo.
