MCB vs MCCB vs RCCB vs ELCB: Guia de comparação completo

Você precisa de dispositivos de proteção de circuito para manter seu sistema elétrico seguro e confiável.Neste artigo, você aprenderá o que são MCB, MCCB, RCCB e ELCB, como funcionam e como diferem entre si.Você também verá onde cada dispositivo é usado e o que o torna adequado para diferentes situações.

Catálogo

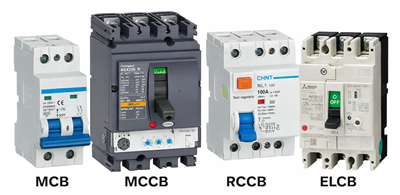

Figura 1. MCB vs MCCB vs RCCB vs ELCB

O que é um MCB (disjuntor miniatura)?

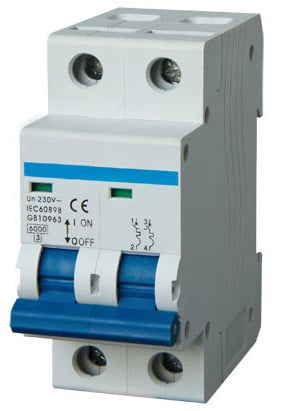

Figura 2. MCB (Disjuntor Miniatura)

Um disjuntor miniatura (MCB) é um dispositivo de proteção elétrica automático usado para proteger circuitos de baixa tensão contra danos.Funciona cortando a alimentação elétrica quando a corrente excede um nível seguro.Isso ajuda a evitar o superaquecimento causado por condições de sobrecarga, como muitos dispositivos conectados a um circuito.Ele também protege contra curtos-circuitos, onde um aumento repentino de corrente pode danificar a fiação e o equipamento.O MCB desarma e desconecta rapidamente o circuito para evitar mais riscos.É amplamente utilizado em residências e pequenos edifícios porque é confiável e fácil de reiniciar após tropeçar.

O que é um MCCB (disjuntor em caixa moldada)?

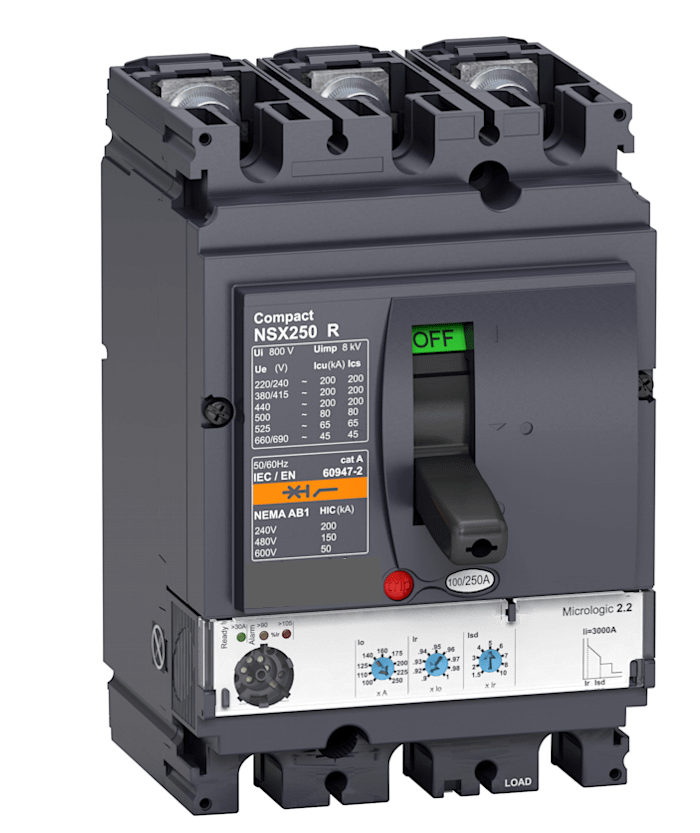

Figura 3. MCCB (Disjuntor em Caixa Moldada)

Um disjuntor em caixa moldada (MCCB) é um tipo de disjuntor projetado para lidar com níveis de corrente mais altos em sistemas elétricos.É usado para proteger circuitos e equipamentos em aplicações onde é necessária mais energia.O MCCB pode interromper o fluxo excessivo de corrente para evitar danos causados ​​por sobrecarga ou condições de falha.Uma de suas principais características são as configurações de disparo ajustáveis, que permitem aos usuários controlar quando o disjuntor desconectará o circuito.Isto o torna adequado para sistemas que necessitam de proteção flexível com base nos requisitos de carga.MCCBs são comumente usados ​​em configurações elétricas maiores onde é necessária proteção de maior capacidade.

O que é um RCCB (disjuntor de corrente residual)?

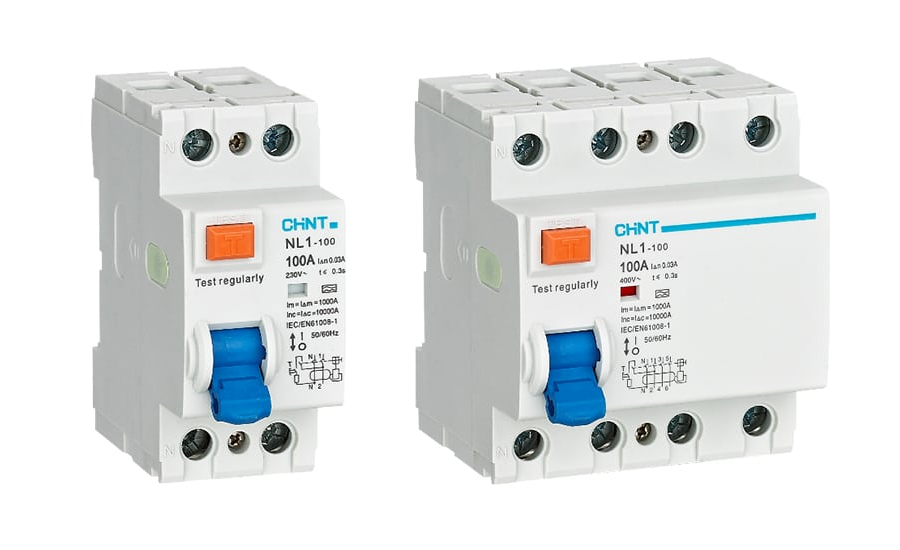

Figura 4. RCCB (Disjuntor de Corrente Residual)

Um disjuntor de corrente residual (RCCB) é um dispositivo de segurança usado para proteger as pessoas contra choques elétricos.Funciona detectando corrente de fuga, que ocorre quando a eletricidade flui fora do caminho pretendido.Quando este desequilíbrio é detectado, o RCCB desconecta rapidamente a fonte de alimentação.Isto ajuda a evitar ferimentos graves ou acidentes fatais causados ​​por falhas elétricas.Os RCCBs são muito sensíveis e podem responder a pequenas correntes de fuga em pouco tempo.Eles são comumente instalados em residências e edifícios para melhorar a segurança elétrica.

O que é um ELCB (disjuntor de fuga à terra)?

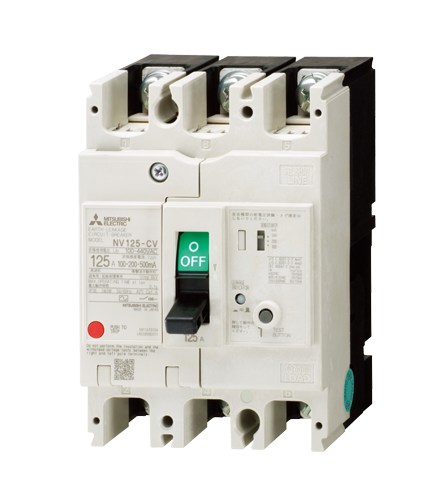

Figura 5. ELCB (Disjuntor de Fuga à Terra)

Um disjuntor de fuga à terra (ELCB) é um dispositivo usado para detectar vazamento de corrente para o solo.Ele funciona monitorando falhas elétricas que podem fazer com que a corrente flua por caminhos não intencionais.Quando tal vazamento é detectado, o ELCB corta a fonte de alimentação para reduzir o risco.Existem dois tipos principais de ELCB: operados por tensão e operados por corrente.Cada tipo responde de maneira diferente às condições de fuga à terra.ELCBs são usados ​​para melhorar a segurança em sistemas elétricos onde a proteção do aterramento é importante.

Diferença entre MCB e MCCB

Recurso	MCB	MCCB
Faixa de classificação atual	0,5A a 100A	16A a 2500A
Classificação de tensão	Até 240/415 Vca	Até 600 Vca (varia de acordo com modelo)
Configurações de viagem	Fixo (configurado de fábrica)	Ajustável (térmico e magnético)
Capacidade de ruptura	6kA a 16kA	25kA a 100kA
Pólos disponíveis	1P, 2P, 3P, 4P	1P a 4P
Tipo de montagem	montado em trilho DIN	Montado em painel/base
Tamanho Físico	Pequeno (modular)	Grande (caixa moldada)
Proteção Térmica	Tira bimetálica fixa	Viagem térmica ajustável
Proteção Magnética	Viagem instantânea fixa	Viagem magnética ajustável
Extinção de arco	Calha de arco básico	Sistema avançado de rampa de arco
Mecanismo Operacional	Alternar interruptor	Mecanismo de alternância ou motorizado
Método de redefinição	Reinicialização manual	Reinicialização manual ou remota
Suporte de acessórios	Limitado (contatos auxiliares)	Extenso (disparo de derivação, UV liberação, alarmes)
Faixa de aplicação	Residencial e leve comercial	Industrial e pesado comercial
Coordenação de Seletividade	Limitado	Alto (suporta coordenação estudos)

Diferença entre RCCB e ELCB

Recurso	RCCB (Circuito de Corrente Residual Disjuntor)	ELCB (Circuito de Fuga à Terra Disjuntor)
Princípio de detecção	Mede o desequilíbrio atual (fase vs neutro)	Mede a tensão de terra ou corrente de fuga (tipo tensão/corrente)
Quantidade Operacional	Corrente residual (IΔ)	Tensão de terra (V) ou vazamento atual (tipos mais antigos)
Faixa de sensibilidade típica	10mA, 30mA, 100mA, 300mA	50mA a 500mA (varia muito)
Precisão do limite de viagem	±5% a ±10%	±20% ou mais
Tempo de resposta	≤30 ms (para dispositivos de 30 mA)	50–200ms
Dependência de Tensão	Independente da tensão de terra	O tipo de tensão requer tensão de terra
Requisito de fio terra	Não é necessário para operação	Requer terra adequada conexão
Cobertura de Proteção	Detecta todos os caminhos de vazamento (incluindo contato indireto)	Limitado ao retorno de falhas através de fio terra
Capacidade de proteção contra choque	Alto (30mA protege humanos corpo)	Moderado (menos confiável para proteção contra choque)
Padrão de instalação	Amplamente utilizado na IEC moderna sistemas	Em grande parte obsoleto na modernidade padrões
Tipos disponíveis	Tipos AC, A, F, B	Operado por tensão e operado por corrente (mais antigo)
Falso disparo	Baixo (design estável)	Superior (afetado por fatores externos distúrbios de tensão)
Opções de seletividade	Disponível (RCCB com atraso de tempo)	Limitado ou não disponível
Áreas de aplicação	Residencial, comercial, industriais	Instalações mais antigas, legado sistemas
Requisito de manutenção	Baixo (botão de teste periódico verificar)	Superior (o sistema terrestre deve ser verificado regularmente)
Conformidade com códigos modernos	Totalmente compatível (IEC/BS padrões)	Principalmente não conforme ou obsoleto

Aplicações de MCB MCCB RCCB e ELCB

1. Sistemas Elétricos Residenciais

MCBs e RCCBs são amplamente utilizados em residências para proteger a fiação e as pessoas.Eles ajudam a prevenir incêndios elétricos e reduzem o risco de choque elétrico.Esses dispositivos são instalados em quadros de distribuição para segurança diária.A sua utilização garante um fornecimento de energia estável e seguro nas residências.

2. Edifícios Comerciais

As configurações comerciais exigem proteção confiável para iluminação, HVAC e equipamentos de escritório.MCCBs são frequentemente usados ​​devido a demandas de carga mais altas.Os RCCBs adicionam uma camada extra de segurança para espaços compartilhados.Esta combinação garante proteção operacional e pessoal.

3. Instalações Industriais

As indústrias usam MCCBs para gerenciar máquinas pesadas e sistemas de alta potência.Esses dispositivos suportam grandes correntes e protegem equipamentos caros.Uma proteção confiável é importante para evitar tempo de inatividade e danos.O uso adequado melhora a produtividade e a segurança do sistema.

4. Painéis de Distribuição Elétrica

Todos os quatro dispositivos podem ser usados em painéis de distribuição dependendo do projeto do sistema.Eles ajudam a gerenciar e proteger vários circuitos contra falhas.O arranjo adequado garante uma distribuição de energia organizada e segura.Isso é bom para sistemas pequenos e grandes.

5. Ambientes externos e agressivos

Algumas instalações requerem proteção em condições desafiadoras, como umidade ou poeira.MCCBs e ELCBs podem ser usados ​​dependendo das necessidades do sistema.Esses dispositivos ajudam a manter a segurança mesmo em ambientes instáveis.A escolha do dispositivo certo garante desempenho a longo prazo.

6. Instalações Especializadas de Segurança

Certas áreas exigem medidas extras de segurança, como oficinas ou locais úmidos.Os RCCBs são comumente usados ​​para reduzir o risco de choque em tais ambientes.Os ELCBs também podem ser usados ​​onde o monitoramento de fuga à terra é necessário.Essas aplicações se concentram na proteção de vidas humanas e equipamentos.

Conclusão

Cada dispositivo de proteção de circuito tem uma finalidade distinta, desde proteger a fiação e o equipamento até proteger as pessoas contra choques elétricos.MCBs e MCCBs lidam com proteção contra sobrecarga e curto-circuito em diferentes níveis de capacidade, enquanto RCCBs e ELCBs se concentram em vazamentos e falhas de aterramento.Suas diferenças em sensibilidade, resposta e aplicação os tornam adequados para ambientes específicos, como sistemas residenciais, comerciais e industriais.A seleção do dispositivo correto depende da carga, dos requisitos de segurança e das condições do sistema para garantir uma proteção eficaz e confiável.
