Isolador Elétrico: Princípio de Funcionamento, Tipos e Aplicações

Os isoladores elétricos ajudam a desconectar com segurança partes de um sistema elétrico da energia.Neste artigo, você aprenderá o que é um isolador elétrico, por que ele é importante para a segurança e como funciona em condições sem carga.Você também entenderá seus principais componentes, tipos comuns e como ele difere de um disjuntor.Ao final, você verá onde os isoladores são usados ​​em sistemas elétricos.

Catálogo

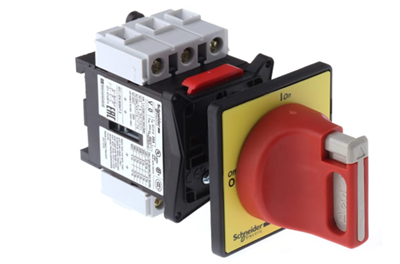

Figura 1. Isolador Elétrico

O que é um isolador elétrico?

Um isolador elétrico é um dispositivo de comutação mecânica usado para desconectar completamente uma parte de um circuito elétrico da fonte de alimentação.Seu principal objetivo é garantir condições de trabalho seguras, proporcionando uma separação clara e visível entre as seções energizadas e desenergizadas.Ao contrário dos dispositivos automáticos, um isolador é operado manualmente e é projetado apenas para isolamento, não para interromper a corrente.Ele cria uma interrupção física no circuito para que você possa realizar manutenção ou inspeção com segurança.Isoladores elétricos são amplamente utilizados em sistemas de energia para melhorar a segurança e evitar contato acidental com componentes energizados.

Por que os isoladores elétricos são importantes?

Os isoladores elétricos são bons para manter a segurança em sistemas elétricos, especialmente durante trabalhos de manutenção e reparos.Eles garantem que uma seção do circuito seja completamente desconectada, reduzindo o risco de choque elétrico ou danos ao equipamento.Ao fornecer uma lacuna aberta visível, os isoladores ajudam a confirmar que não há corrente fluindo na parte isolada.Isso torna mais seguro trabalhar com confiança em equipamentos de alta tensão.Os isoladores elétricos também ajudam a prevenir a energização acidental, que pode levar a sérios riscos em ambientes industriais e de distribuição de energia.

Princípio de funcionamento do isolador elétrico

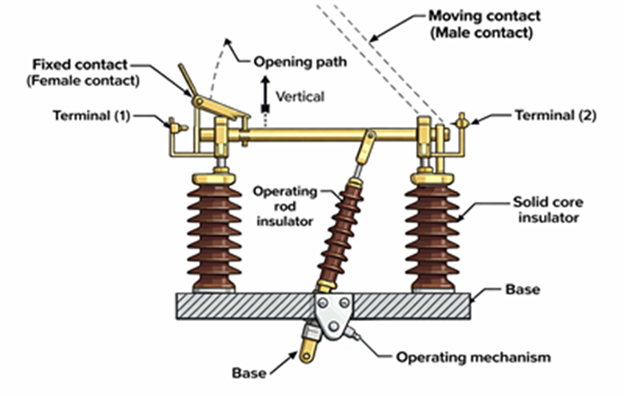

Figura 2. Diagrama de funcionamento do isolador elétrico

Um isolador elétrico opera somente quando não há corrente de carga fluindo no circuito, garantindo condições de comutação seguras.Quando o isolador é aberto, seu contato móvel se separa do contato fixo para criar um espaço de ar livre.Este entreferro atua como uma barreira visível que confirma a desconexão elétrica.A ação de abertura geralmente é realizada através de um mecanismo de operação mecânico, permitindo um movimento suave e controlado.Como não há corrente durante a operação, nenhum arco é produzido entre os contatos.O isolador permanece na posição aberta para manter o isolamento completo até ser fechado novamente manualmente.Este princípio operacional simples garante uma separação confiável e segura de circuitos elétricos.

Componentes de um isolador elétrico

• Contato Fixo

O contato fixo é uma parte condutora estacionária conectada à linha de entrada ou saída.Fornece um ponto estável para conexão elétrica quando o isolador está fechado.Este componente foi projetado para suportar alta tensão e manter contato confiável com resistência mínima.

• Movendo Contato

O contato móvel é a parte que abre ou fecha fisicamente o circuito.Ele se afasta ou se aproxima do contato fixo para criar ou remover a conexão elétrica.Seu design garante operação suave e alinhamento adequado durante a comutação.

• Isoladores

Os isoladores suportam as partes condutoras e evitam o fluxo indesejado de corrente para o solo ou estrutura.Eles são normalmente feitos de porcelana ou materiais compósitos para alta resistência elétrica.Esses componentes também fornecem suporte mecânico para manter o espaçamento adequado entre as partes energizadas.

• Mecanismo Operacional

O mecanismo operacional controla a abertura e fechamento do isolador.Pode ser manual ou motorizado dependendo da aplicação.Este mecanismo garante que os contatos se movam com segurança e precisão durante a operação.

• Estrutura básica

A estrutura base mantém todos os componentes unidos e proporciona estabilidade estrutural.Geralmente é feito de metal para suportar a carga mecânica do isolador.A estrutura também garante o alinhamento adequado de contatos e isoladores.

Tipos de isoladores elétricos

Isolador de ruptura única

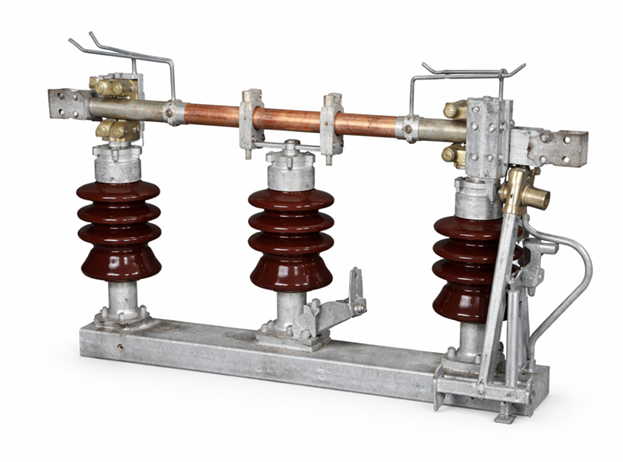

Figura 3. Isolador de interrupção única

Um isolador de interrupção única é um tipo de isolador elétrico que usa um ponto de separação de contato para desconectar o circuito.Consiste em um contato móvel que se separa de um contato fixo para criar um único entreferro.Esta estrutura simples facilita a operação e manutenção em sistemas de energia padrão.O movimento de contato é geralmente horizontal ou rotacional, permitindo uma clara visibilidade da posição aberta.Devido ao seu design simples, é comumente usado em subestações e sistemas de distribuição de média tensão.O equipamento mostrado na figura reflete seu arranjo simples de contatos e layout compacto.Os isoladores de interrupção única são ideais para aplicações onde o espaço e a eficiência de custos são importantes.

Isolador de ruptura dupla

Figura 4. Isolador de ruptura dupla

Um isolador de interrupção dupla é um isolador elétrico que cria duas lacunas de contato separadas durante a operação.Possui um contato central móvel que se separa de dois contatos fixos em ambos os lados, formando dois pontos de isolamento.Este projeto melhora o isolamento elétrico aumentando a distância entre as partes energizadas.O movimento dos contatos é equilibrado, o que melhora a estabilidade mecânica e o desempenho.É comumente usado em subestações de alta tensão onde é necessário um isolamento mais forte.A figura ilustra a estrutura simétrica que suporta a desconexão eficiente.Os isoladores de interrupção dupla são adequados para sistemas que exigem margens de segurança mais altas e isolamento confiável.

Isolador Pantográfico

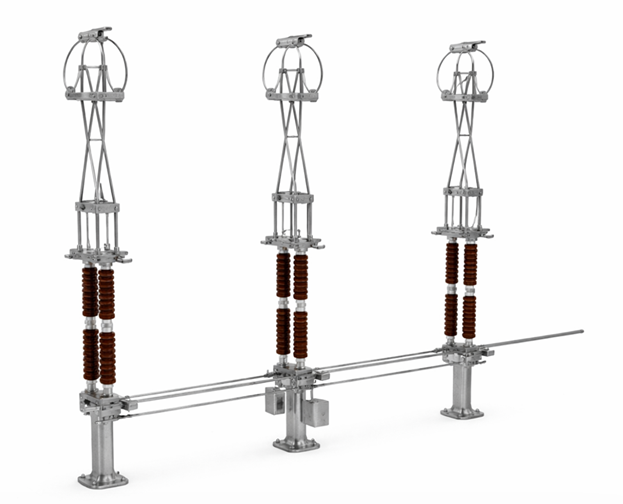

Figura 5. Isolador Pantográfico

Um isolador pantógrafo é um tipo de isolador que usa um mecanismo de elevação vertical para conectar ou desconectar o circuito.Possui um braço móvel que sobe para fazer contato com um condutor suspenso.Este movimento vertical permite o uso eficiente do espaço em subestações compactas.A estrutura inclui braços articulados que se expandem e contraem durante a operação.É amplamente utilizado em aplicações de alta tensão onde o espaço horizontal é limitado.A figura mostra a estrutura de elevação distinta que permite a ação de comutação vertical.Os isoladores pantográficos são ideais para subestações modernas que exigem layouts compactos e flexíveis.

Isolador de ruptura horizontal

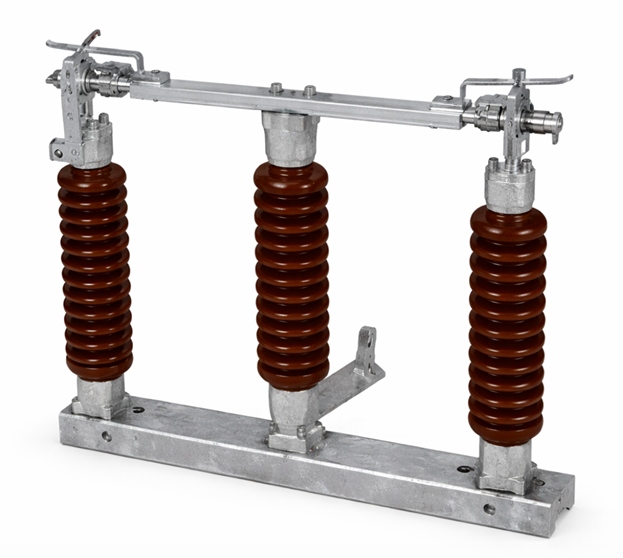

Figura 6. Isolador de ruptura horizontal

Um isolador de interrupção horizontal é um isolador elétrico no qual o contato móvel abre lateralmente para desconectar o circuito.Os contatos giram ou oscilam horizontalmente para criar uma lacuna visível entre eles.Este tipo é comumente instalado em subestações externas devido à sua estrutura simples e facilidade de manutenção.Proporciona visibilidade clara da posição aberta, o que melhora a segurança operacional.O design permite fácil instalação em estruturas de suporte com espaçamento adequado.A figura reflete o movimento de abertura lateral típico deste tipo de isolador.Os isoladores de interrupção horizontal são amplamente utilizados em sistemas de transmissão e distribuição.

Isolador de ruptura vertical

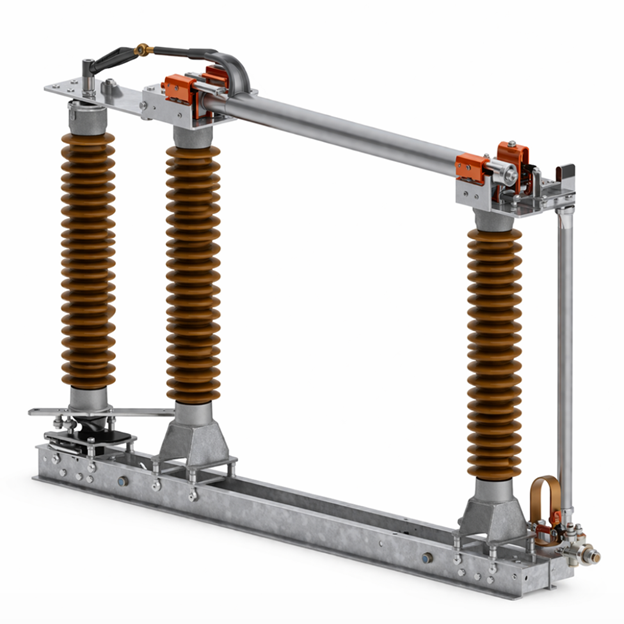

Figura 7. Isolador de ruptura vertical

Um isolador de ruptura vertical é um isolador elétrico onde o contato móvel abre para cima ou para baixo para criar isolamento.O movimento vertical ajuda a reduzir o espaço horizontal necessário para a instalação.Este projeto é útil em subestações onde as restrições de espaço são uma preocupação.Os contactos movem-se num plano vertical, garantindo uma separação clara e visível.É comumente usado em sistemas de alta tensão onde é necessária uma utilização eficiente do espaço.A figura destaca o mecanismo de abertura ascendente que define este tipo de isolador.Os isoladores de ruptura verticais são preferidos em layouts compactos com área de solo limitada.

Isolador elétrico vs disjuntor

Recurso	Elétrica Isolador	Disjuntor
Função principal	Fornece desconexão física de um circuito para segurança	Detecta falhas e interrompe a corrente para proteger o sistema
Tipo de operação	Manual ou operado por motor (não automático)	Automático disparo com controle manual opcional
Manuseio de carga	Opera apenas em 0 A (condição sem carga)	Opera sob condições de carga total e corrente de falha
Avaliado Capacidade de interrupção	0 kA (não pode corrente de interrupção)	Normalmente 6 kA até 63 kA ou superior dependendo do tipo
Tratamento de arco	Sem arco mecanismo de supressão	Usa arco métodos de têmpera (ar, óleo, SF₆ ou vácuo)
Função de segurança	Garante visibilidade isolamento para manutenção	Fornece proteção contra sobrecarga e curto-circuito
Velocidade de comutação	Lento (segundos, dependente do operador)	Rápido (milissegundos, normalmente 10–100 ms)
Proteção Capacidade	Sem proteção função	Integrado proteção (sobrecorrente, curto-circuito, às vezes falha à terra)
Uso típico	Manutenção procedimentos de isolamento e segurança	Proteção contra falhas e comutação operacional
Operação de contato	Abre somente quando a corrente já é zero	Abre enquanto corrente está fluindo (incluindo corrente de falha)
Nível de automação	Baixo (manual ou controle básico do motor)	Alto (sistemas totalmente automáticos controlados por relé)
Instalação Área	Instalado em subestações e subestações (lado de alta tensão)	Usado em subestações, painéis de distribuição e sistemas de usuário final
Projeto Complexidade	Simples estrutura mecânica	Sistema complexo com componentes de detecção, disparo e controle de arco
Manutenção Requisito	Mínimo (inspeção e limpeza)	Normal manutenção necessária (contatos, mecanismo, câmara de arco)
Isolamento Visibilidade	Fornece visível entreferro (desconexão clara)	Não visível isolamento;requer isolador separado para segurança

Vantagens e desvantagens dos isoladores elétricos

Vantagens dos isoladores elétricos

• Fornece um espaço de ar claramente visível para confirmação de segurança

• Altamente confiável devido ao menor número de peças móveis

• Baixos requisitos de manutenção em uso a longo prazo

• Econômico em comparação com dispositivos de comutação complexos

• Aumenta a segurança durante os procedimentos de manutenção

Desvantagens dos isoladores elétricos

• Não é possível operar sob condições de carga

• Nenhum mecanismo de extinção de arco disponível

• Requer dispositivos adicionais, como disjuntores

• A operação manual pode aumentar o tempo de comutação

• Funcionalidade limitada em comparação com dispositivos de proteção

• Não é adequado para interrupção de falha

Aplicações de isoladores elétricos

1. Subestações de energia

Isoladores elétricos são comumente instalados em subestações para isolar seções de linhas de transmissão e equipamentos.Eles permitem uma manutenção segura ao desconectar os circuitos de alta tensão da fonte de alimentação.Isto ajuda a prevenir acidentes e garante uma operação confiável do sistema.

2. Sistemas de Transmissão e Distribuição

Nas redes de transmissão de energia, os isoladores são usados para separar seções defeituosas ou inativas.Eles ajudam a manter a estabilidade do sistema, isolando linhas específicas durante os reparos.Isso melhora a eficiência geral e a segurança do fornecimento de energia.

3. Sistemas Elétricos Industriais

As plantas industriais usam isoladores para desconectar máquinas e painéis elétricos durante a manutenção.Isso garante a segurança do trabalhador ao manusear equipamentos elétricos.Também ajuda a evitar a inicialização inesperada da máquina.

4. Troca de estações

Os isoladores são usados ​​em estações de comutação para controlar e gerenciar o fluxo de energia entre diferentes seções da rede.Eles fornecem uma maneira segura de isolar circuitos sem interromper todo o sistema.Isto suporta a operação flexível do sistema.

5. Sistemas de Energias Renováveis

Em sistemas de energia solar e eólica, isoladores são usados para desconectar painéis ou turbinas da rede.Isto permite a manutenção e inspeção seguras de equipamentos de energia renovável.Ele também protege os técnicos contra riscos elétricos.

6. Sistemas de Eletrificação Ferroviária

Isoladores elétricos são usados em sistemas ferroviários para isolar linhas aéreas para trabalhos de manutenção.Eles garantem que seções da via sejam desenergizadas antes dos reparos.Isto melhora a segurança das equipes de manutenção que trabalham em redes ferroviárias eletrificadas.

Conclusão

Os isoladores elétricos desempenham um papel na segurança elétrica, fornecendo uma maneira clara e confiável de separar seções desenergizadas de circuitos energizados.Seu valor vem de seu design simples, isolamento visível e amplo uso em subestações, sistemas de transmissão, configurações industriais e outras aplicações de energia.Diferentes tipos de isoladores são projetados para atender a requisitos específicos de instalação e espaço, enquanto suas limitações os tornam adequados apenas para comutação sem carga.Compreender sua função, peças, benefícios e usos ajuda na seleção do isolador correto para uma operação segura e eficaz do sistema.
