O EPF8282AVTC100-4 é um dispositivo lógico programável usado para implementar circuitos digitais personalizados dentro de sistemas eletrônicos.Ele pertence a uma família de lógica flexível que permite aos projetistas configurar blocos lógicos internos e caminhos de roteamento para corresponder a tarefas específicas de controle ou processamento.O dispositivo contém vários elementos lógicos organizados em blocos de matriz lógica e suporta até 78 conexões de entrada e saída para comunicação com circuitos adjacentes.Sua estrutura de roteamento interno permite que os sinais se movam entre blocos lógicos através de caminhos programáveis.O dispositivo opera com uma fonte padrão de 5 volts e é embalado em um formato TQFP compacto de 100 pinos para placas de circuito montadas em superfície.
Procurando por EPF8282AVTC100-4?Entre em contato conosco para verificar o estoque atual, prazo de entrega e preços.
O dispositivo utiliza uma estrutura lógica programável que permite definir circuitos digitais através de dados de configuração.Os elementos lógicos dentro do chip podem ser organizados para executar funções de controle, operações de temporização e tarefas de processamento de dados dentro de um único circuito integrado.
Os elementos lógicos são agrupados em blocos de matriz lógica que formam a estrutura básica do dispositivo.Cada bloco compartilha recursos de roteamento local que distribuem sinais entre os elementos, permitindo operações lógicas coordenadas dentro do bloco.
Uma rede de roteamento estruturada conecta blocos lógicos em todo o dispositivo.Os caminhos de sinal horizontais e verticais permitem que elementos lógicos em diferentes regiões troquem dados através de conexões programáveis.
O dispositivo suporta até 78 pinos de entrada e saída que conectam sinais lógicos internos a circuitos externos.Essas conexões permitem que a estrutura lógica programável se comunique com sensores, processadores e circuitos de controle digital.
As conexões de transporte entre os elementos lógicos permitem que operações aritméticas, como adição e contagem, sejam realizadas de forma eficiente.Esses caminhos de transporte ajudam a manter o fluxo de sinal previsível quando a lógica aritmética é implementada.
A estrutura interna suporta aproximadamente 2.500 portas lógicas equivalentes.Essa capacidade permite que o dispositivo implemente lógica de controle, circuitos de manipulação de dados e lógica de interface em sistemas eletrônicos compactos.
O dispositivo opera dentro de uma faixa de tensão de alimentação de 4,75 volts a 5,25 volts.Esta faixa permite funcionar com sistemas digitais comuns que usam barramentos de alimentação padrão de 5 volts.

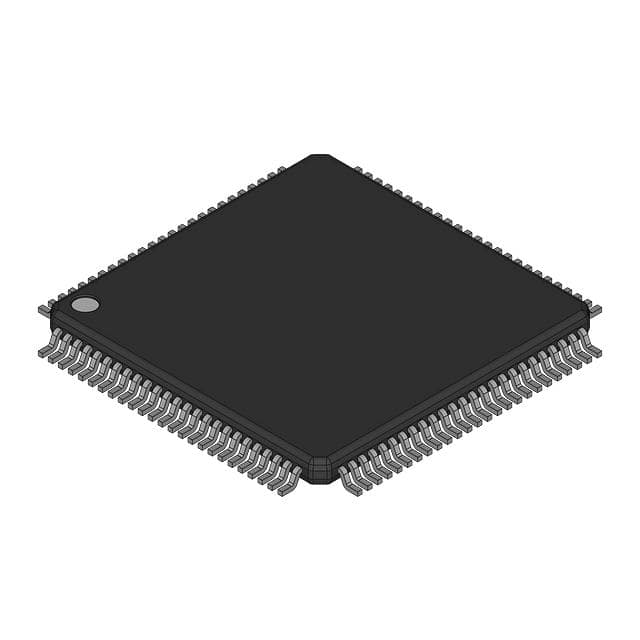

O chip é embalado em formato TQFP de 100 pinos projetado para montagem em superfície em placas de circuito impresso.Este pacote oferece suporte a layouts de placa compactos, ao mesmo tempo que fornece acesso a múltiplas conexões de entrada e saída.
| Atributo do produto | Valor do Atributo |
| Fabricante | Informações |
| Tensão - Alimentação | 4,75 V ~ 5,25 V |
| Pacote de dispositivos do fornecedor | 100-TQFP (14x14) |
| Série | FLEX 8000 |
| Pacote/Caixa | 100-TQFP |
| Pacote | Bandeja |
| Temperatura operacional | 0°C ~ 70°C (TA) |
| Número de elementos/células lógicas | 208 |
| Número de LABs/CLBs | 26 |
| Número de E/S | 78 |
| Número de portões | 2500 |
| Tipo de montagem | Montagem em superfície |
| Número básico do produto | EPF8282 |
| Nível de sensibilidade à umidade (MSL) | 3 (168 horas) |
| ECCN | 3A001A2A |
| HTSU | 8542.39.0001 |

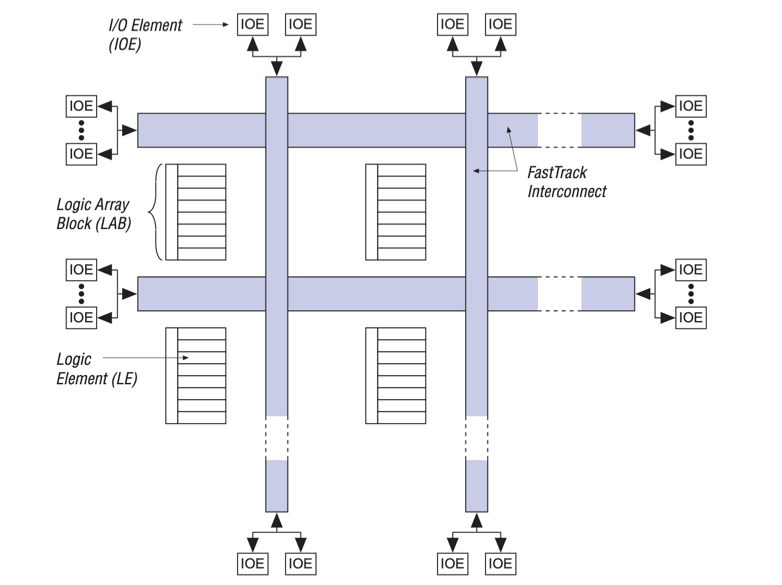

Estruturada em torno de uma grade de blocos lógicos conectados por canais de roteamento horizontais e verticais, a arquitetura do FLEX 8000 organiza recursos lógicos programáveis em todo o dispositivo.Cada bloco de matriz lógica contém vários elementos lógicos que implementam funções digitais configuráveis e armazenam sinais intermediários.As linhas de interconexão FastTrack percorrem a estrutura, formando a principal rede de roteamento que liga os blocos lógicos por todo o chip.Os elementos de entrada e saída aparecem ao longo das bordas externas, fornecendo a interface entre os sinais lógicos internos e os pinos do dispositivo externo.Esse arranjo permite que os sinais viajem entre blocos lógicos e conexões de E/S através de caminhos de roteamento programáveis distribuídos pelo layout interno.

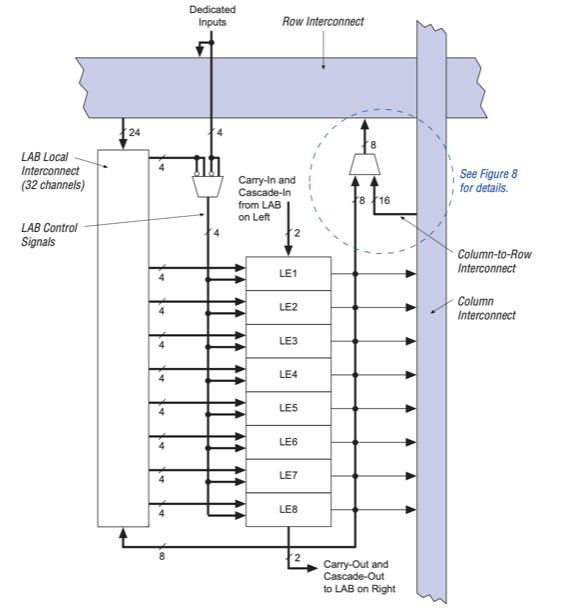

A estrutura interna está centrada em um bloco de matriz lógica que agrupa oito elementos lógicos rotulados de LE1 a LE8, dispostos verticalmente para formar uma unidade lógica programável.Os sinais entram através de uma rede de interconexão local contendo múltiplos canais de roteamento que distribuem dados de entrada e sinais de controle para cada elemento lógico.As entradas dedicadas são alimentadas diretamente da interconexão de linha, permitindo que os sinais selecionados contornem a rede de roteamento local.Os caminhos de transporte percorrem os elementos lógicos de cima para baixo, suportando operações aritméticas e ligando blocos adjacentes por meio de conexões de transporte e de transporte.Linhas de interconexão de linhas e colunas conectam o bloco à rede de roteamento mais ampla, permitindo que os sinais se movam entre blocos de matriz lógica vizinhos através do dispositivo.

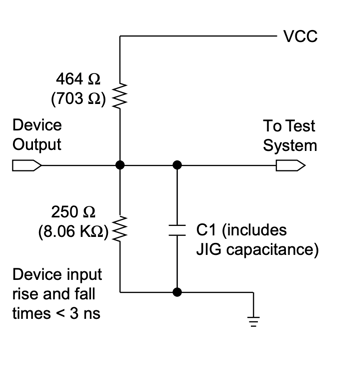

O layout do circuito de teste define a configuração elétrica usada para medir as características de temporização CA das saídas do dispositivo.Uma rede resistiva conecta o nó de saída do dispositivo à alimentação e ao aterramento por meio de um resistor pull up de 464 ohms e um resistor pull down de 250 ohms, criando uma condição de carga controlada.O ponto de medição está vinculado a um sistema de teste, enquanto um capacitor rotulado como C1 representa a capacitância total da carga, incluindo a capacitância do aparelho.As transições de sinal do dispositivo passam por esta rede enquanto o equipamento de teste observa mudanças de tensão e comportamento de temporização.Os tempos de subida e descida de entrada são mantidos abaixo de três nanossegundos para garantir condições de comutação consistentes durante a medição.
• Lógica reprogramável permite alterações no projeto de hardware sem substituir o dispositivo
• Arquitetura flexível suporta implementação de lógica digital personalizada
• Recursos lógicos integrados reduzem a necessidade de vários componentes lógicos discretos
• Adequado para prototipagem e desenvolvimento iterativo de sistemas digitais
• O pacote padrão de montagem em superfície suporta montagem automatizada de PCB
• Capacidade lógica limitada em comparação com dispositivos FPGA modernos de alta densidade
• Opera com uma fonte de 5 volts que pode não corresponder aos sistemas de baixa tensão mais recentes
• A faixa de temperatura comercial pode não ser adequada para ambientes industriais extremos
• O status do produto obsoleto pode limitar a disponibilidade a longo prazo
A lógica programável dentro do dispositivo pode coordenar entradas de sensores, sinais de controle e operações de temporização em sistemas de controle industrial.Ele permite que os projetistas combinem múltiplas funções lógicas em um único dispositivo configurável.
Os equipamentos de comunicação geralmente requerem lógica digital que gerencia o tempo do sinal e o roteamento de dados.O dispositivo pode implementar lógica de controle de interface que conecta processadores a circuitos de comunicação externos.
Os sistemas de desenvolvimento às vezes exigem hardware flexível que possa testar algoritmos de processamento digital.A estrutura programável permite que os engenheiros implementem lógica de processamento de sinal personalizada enquanto avaliam o comportamento do circuito.
Os produtos eletrônicos incorporados usam lógica programável para gerenciar tarefas de controle digital.O dispositivo pode coordenar a temporização do sistema, caminhos de dados e sinais de controle de hardware em plataformas embarcadas compactas.
Os produtos de consumo digitais geralmente exigem lógica de controle que conecta vários subsistemas.O dispositivo pode combinar funções de temporização, controle de interface e processamento digital em um único componente programável.
| Número da peça | Fabricante | Principais recursos | Caso de uso/Notas |
| EPF8282ATC100-4 | Informações | Dispositivo lógico programável da família FLEX 8000 que fornece cerca de 2.500 portas lógicas utilizáveis e blocos de matriz lógica configuráveis.Ele opera com alimentação de 5 V e oferece muitos pinos de E/S programáveis para integração de sistema digital. | Comumente usado em sistemas de controle embarcados e lógica de interface onde diversas funções digitais devem ser combinadas em um dispositivo programável. |
| EPF8282ATC100-4N | Informações | Dispositivo baseado na arquitetura FLEX 8000 com células lógicas programáveis e recursos de roteamento configuráveis.O projeto permite que os engenheiros implementem múltiplas funções digitais dentro de um único circuito integrado. | Útil para lógica adesiva, circuitos de controle digital e interfaces de comunicação que exigem hardware programável confiável. |
| EPF8282AVTC100-3 | Informações | Versão de maior velocidade do dispositivo lógico programável EPF8282 que oferece capacidade lógica semelhante com desempenho de temporização aprimorado.Inclui blocos lógicos programáveis e conexões flexíveis de E/S para projeto de circuito digital. | Adequado para sistemas que exigem processamento lógico digital mais rápido, incluindo equipamentos de comunicação e aplicações de controle embarcado em tempo real. |
A Intel é uma empresa global de tecnologia conhecida por desenvolver dispositivos semicondutores e plataformas de computação usadas em computadores pessoais, servidores e sistemas embarcados.Fundada em 1968, a empresa concentra-se em projetos de circuitos integrados, microprocessadores, dispositivos lógicos programáveis e tecnologias de processamento de dados.Seu portfólio de produtos inclui processadores, componentes de rede, tecnologias de memória e soluções lógicas programáveis usadas em equipamentos industriais, de comunicação e de computação.A Intel contribuiu para o desenvolvimento de arquiteturas de computação digital e continua a apoiar uma ampla gama de tecnologias de semicondutores utilizadas em sistemas eletrônicos modernos.
Trabalhar com um dispositivo lógico programável como o EPF8282AVTC100-4 oferece a capacidade de moldar circuitos digitais diretamente dentro de um único componente.Você pode configurar seus elementos lógicos internos para executar tarefas de controle, roteamento de sinal ou interface em sistemas embarcados.Sua arquitetura FLEX 8000 organiza blocos lógicos e caminhos de roteamento para que os sinais se movam pelo dispositivo de maneira estruturada.Com vários pinos de entrada e saída, o dispositivo se conecta facilmente ao hardware circundante.Depois de compreender sua estrutura e recursos, você poderá ver como ele oferece suporte ao controle digital flexível em muitos tipos de equipamentos eletrônicos.
Por favor, envie uma consulta, responderemos imediatamente.
O EPF8282AVTC100-4 é um array de portas programável em campo que permite circuitos digitais a serem configurados através de lógica programável dentro do chip.
Pertence à família FLEX 8000 FPGA, que organiza lógica em blocos de matriz lógica conectados por uma rede de roteamento interna.
O dispositivo suporta até 78 conexões de entrada e saída, permitindo comunicação entre circuitos lógicos internos e eletrônicos externos componentes.
Ele vem em um pacote TQFP de 100 pinos projetado para montagem em superfície em placas de circuito impresso.
Pode ser usado em sistemas embarcados, circuitos de controle digital, interfaces de comunicação e outros componentes eletrônicos que exigem lógica digital configurável.
