Guia do conector RJ45: pinagem, fiação, tipos de cabos e usos

Este guia é sobre conectores RJ45, os pequenos plugues usados ​​para conectar cabos da Internet.Ele explica o que são, como funcionam e a que tipos de cabos eles se conectam.Você aprenderá sobre as peças, tamanhos e tipos diferentes, como os plugues que você vê nos cabos ou nas tomadas nas paredes.Também mostra como anexá -los a cabos, evitar erros e onde eles são comumente usados, como em casas, escritórios e fábricas.

Catálogo

Figura 1. Conector RJ45

O que é um conector RJ45?

O conector RJ45, abreviado para o Jack 45 registrado, é um plugue padronizado usado principalmente na rede Ethernet.Embora tenha sido originalmente projetado para sistemas telefônicos, evoluiu para suportar as demandas mais altas da transmissão de dados digitais.

Possui oito contatos de metal dispostos dentro de um plugue de plástico compacto.Esses contatos se conectam a oito fios individuais dentro dos cabos Ethernet, quatro pares de cobre torcidos.A torção ajuda a reduzir a interferência elétrica, permitindo sinais claros e confiáveis.

Os conectores RJ45 são encontrados em quase todos os dispositivos habilitados para Ethernet, como computadores, roteadores, interruptores, telefones VoIP e hubs inteligentes.Eles também são usados ​​em tomadas de parede, painéis de remendo e macacos Keystone em sistemas de cabos estruturados.Graças ao seu design universal, eles trabalham com várias velocidades de Ethernet, de 10 Mbps a 40 Gbps, dependendo do tipo de cabo.

Configuração de pinos do conector RJ45

Figura 2. Configuração do pino do RJ45

O conector RJ45 é usado para cabos Ethernet e possui 8 pinos.Cada pino tem uma função específica e cor do fio, dependendo do padrão de fiação usado, T568A ou T568B.A tabela abaixo mostra os números de pinos, nomes de sinais, funções e cores de arame para ambos os padrões.

PIN No.	Nome do sinal	Função Descrição	Fio T568A Cor	Fio T568B Cor
1	TX+_D1	Transmitir dados +	Verde/branco	Laranja/branco
2	TX --_D1	Dados de transmissão -	Verde	Laranja
3	Rx+_d2	Receber dados +	Laranja/branco	Verde/branco
4	Bi+_d3	Par bidirecional +	Azul	Azul
5	BI --_D3	Par bidirecional-	Azul/branco	Azul/branco
6	Rx --_d2	Receber dados -	Laranja	Verde
7	Bi+_d4	Par bidirecional +	Marrom/branco	Marrom/branco
8	BI --_D4	Par bidirecional-	Marrom	Marrom

Recursos e especificações do RJ45

Características

• Oito pinos

Um conector RJ45 possui oito pequenos pinos de metal dentro.Cada pino se conecta a um fio diferente no cabo Ethernet.Esses fios funcionam em pares (chamados "pares torcidos") para enviar e receber dados.Essa configuração é o que permite que o cabo carregue sinais de internet ou rede.

• Design modular

Os conectores RJ45 têm uma forma e tamanho padrão, o que significa que eles podem se encaixar facilmente em muitos dispositivos, como computadores, roteadores, interruptores e portas de rede.Esse design simplifica criar e corrigir redes.

• Mecanismo de trava de clipe

Há um Clipe de plástico No conector que "clique" no lugar quando você o conecta. Isso impede que o conector caia por acidente.Para desconectá -lo, você pressiona o clipe para liberá -lo.

• Contatos banhados a ouro

Os pinos dentro do conector são frequentemente cobertos de ouro.O ouro é usado porque conduz bem a eletricidade e não enferruja.Isso ajuda a manter a conexão forte e clara por um longo tempo.

• Durabilidade

Os conectores RJ45 são construídos para durar.Eles podem ser conectados e desconectados muitas vezes sem quebrar ou perder a qualidade da conexão.Isso os torna ótimos para lugares onde os cabos são alterados com frequência.

• Fiação codificada por cores

Os fios dentro dos cabos Ethernet são codificado por cores.Isso significa que cada fio possui uma cor específica que corresponde a um pino no conector.Isso facilita a conexão dos fios corretamente e evitar erros.

Especificações

• padronização

Os conectores RJ45 seguem um padrão universal chamado TIA/EIA-568.Este padrão diz às pessoas como conectar os fios corretamente, para que equipamentos de diferentes marcas possam funcionar juntos.

• Dimensões

O tamanho típico de um conector RJ45 é sobre 21,5 mm de comprimento, Assim, 11,7 mm de largura, e 8,1 mm de altura.É pequeno, fácil de manusear e se encaixa perfeitamente nas portas de rede.

• Temperatura operacional

Os conectores RJ45 podem funcionar em muitos ambientes.Eles foram projetados para trabalhar entre -40 ° C e +85 ° C., o que significa que eles podem lidar com lugares muito frios e muito quentes.

• Resistência ao isolamento

Esses conectores têm forte isolamento, com resistência de pelo menos 500 megaohms (Mω).Isso impede que a eletricidade indesejada vaze entre fios, ajudando o sinal a permanecer claro e forte.

• Dielétrico suporta tensão

Os conectores RJ45 podem lidar Até 1000 volts de eletricidade sem quebrar.Isso ajuda a proteger a rede contra surtos de energia ou circuitos curtos, mantendo o equipamento seguro.

• Compatibilidade

Trabalha com cabos CAT5, CAT5E, CAT6, CAT6A, CAT7 e CAT8 Ethernet.

• Taxas de transferência de dados

Suporta velocidades de 10 Mbps a 40 Gbps, dependendo do tipo de cabo e equipamento.

Categorias de cabos usadas com rj45

Os conectores RJ45 trabalham com vários tipos de cabos Ethernet, cada um adequado para velocidades e ambientes específicos.

Cat5

O CAT5 é um tipo de cabo Ethernet mais antigo e usado muito no passado.Ajudou a criar a maneira como conectamos computadores e dispositivos hoje.Os cabos CAT5 podem suportar velocidades de 10 a 100 megabits por segundo, o que era bom naquela época.Os fios internos são torcidos para ajudar a reduzir os problemas com o sinal.Esses cabos foram usados ​​em residências e escritórios para conectar computadores à Internet.Mas agora, o CAT5 é muito lento para a maioria das necessidades modernas.Os cabos mais recentes são muito mais rápidos e melhores em lidar com dados.É por isso que o CAT5 não é mais usado em novas redes.Embora esteja desatualizado, foi um grande passo à frente na época.

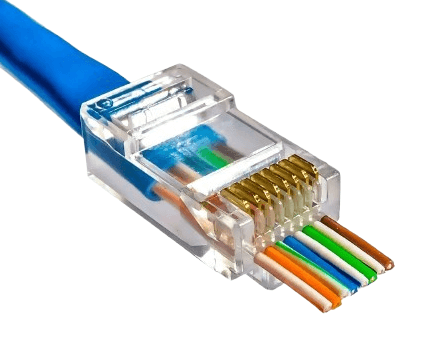

Figura 3. Cat5

Cat5e

Cat5E é uma versão aprimorada do CAT5.O "E" significa "Enhanced", o que significa melhor.Este cabo pode suportar velocidades de até 1 gigabit por segundo, o que é muito mais rápido que o CAT5.Também funciona bem a longas distâncias de até 100 metros (cerca de 328 pés).Os fios internos são mais apertados do que no CAT5, o que ajuda a evitar problemas de sinal.Por esse motivo, o Cat5E fornece uma conexão mais estável e clara.Hoje ainda é usado muito em residências, escolas e pequenas empresas.É uma boa escolha se você quiser algo que funcione bem e não custe muito.Muitos usam o CAT5E para atividades regulares da Internet, como assistir a vídeos, navegar na web ou jogos online.Não é a opção mais rápida agora, mas é bom o suficiente para a maioria das necessidades.Se você deseja um cabo sólido e acessível, o Cat5E é uma ótima opção.

Figura 4. Cat5e

Cat6

Cat6 é um cabo mais rápido que o CAT5E.Pode suportar até 10 gigabits por segundo, mas apenas para distâncias curtas de cerca de 55 metros (180 pés).Depois disso, a velocidade começa a cair.Os fios dentro do CAT6 são torcidos com ainda mais força e algumas versões têm plástico extra para bloquear a interferência.Isso torna o sinal mais limpo e mais forte.Cat6 é uma boa escolha que deseja internet mais rápida, especialmente em pequenos espaços como um quarto ou um pequeno escritório.Custa mais do que Cat5E, mas oferece melhor velocidade e desempenho.Se você tiver um serviço de Internet mais rápido ou compartilhar arquivos grandes entre computadores, o Cat6 ajuda muito.Não é muito caro e dá uma boa mistura de velocidade e valor.

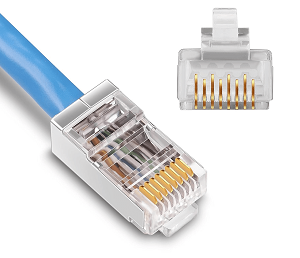

Figura 5. Cat6

Cat6a

Cat6a é uma versão melhor do Cat6.O "A" significa "Aumentado", o que significa melhorar.Ele pode enviar dados a 10 gigabits por segundo, como o Cat6, mas funciona a essa velocidade por uma distância mais longa de até 100 metros (328 pés).Isso é útil em grandes edifícios, escritórios ou escolas onde os cabos precisam ir longe.O CAT6A também possui blindagem mais forte, que protege o sinal do ruído e outros fios nas proximidades.Isso torna a conexão mais estável e confiável.Os cabos Cat6a são mais espessos e um pouco mais difíceis de dobrar, mas funcionam muito bem em lugares onde a velocidade e a distância são importantes.Eles também ajudam a proteger sua rede de problemas que podem desacelerar.Se você deseja uma rede rápida, forte e duradoura, o Cat6a é uma escolha muito boa.Custa mais que o CAT6, mas vale a pena para redes maiores ou mais movimentadas.

Figura 6. Cat6a

CAT7

Cat7 é um cabo Ethernet muito avançado.Ele pode lidar com 10 gigabits por segundo, assim como Cat6a, mas com uma proteção ainda melhor contra problemas de sinal.Cada par de arame dentro tem seu próprio escudo e há outro escudo em torno de todo o cabo.Isso o torna ótimo em lugares com muitos fios e ruído elétrico, como salas de servidores ou fábricas.O CAT7 é um pouco mais difícil de usar porque é espesso e não é muito flexível, mas fornece um sinal forte e claro.Também é mais caro que Cat6a.Algumas pessoas usam o CAT7 em casa, se quiserem uma rede muito forte, mas é usada principalmente nas empresas.Ele pode funcionar com conectores RJ45 se você usar o tipo certo de plugues.O CAT7 é uma boa opção se você precisar de uma conexão muito estável e de alta qualidade, especialmente onde pode haver interferência de outros eletrônicos.

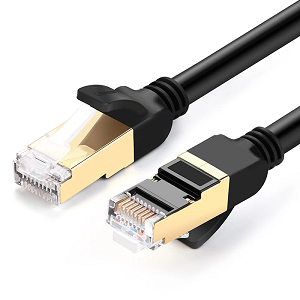

Figura 7. Cat7

Cat8

O CAT8 é o cabo Ethernet mais recente e mais rápido que funciona com os conectores RJ45.Ele pode transferir dados em velocidades de até 40 gigabits por segundo, mas apenas em curtas distâncias de até 30 metros (cerca de 98 pés).Isso o torna perfeito para data centers, onde os servidores precisam mover muitos dados muito rapidamente.Os cabos CAT8 têm blindagem muito forte para proteger o sinal da interferência.Eles são mais grossos e mais pesados ​​que outros cabos e custam mais.Por causa disso, eles geralmente são usados ​​em lugares que realmente precisam de velocidade máxima e conexões fortes.Se você deseja o cabo mais rápido disponível hoje e não se importa com o custo mais alto, o Cat8 é a melhor escolha.

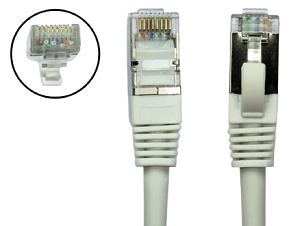

Figura 8. Cat8

Tipos de conectores RJ45

Os conectores RJ45 vêm em diferentes formas para atender aos usos diferentes:

Plugues masculinos

Estes são os conectores encontrados no final dos cabos Ethernet.Eles são feitos de plástico transparente e têm oito pequenos pinos de ouro dentro.O ouro ajuda a criar um sinal forte.Cada plugue masculino possui uma guia minúscula que clica no lugar quando você o conecta. Esta guia impede que o cabo escorregue.Você usa plugues masculinos para conectar coisas como computadores, modems ou roteadores Wi-Fi a uma rede.Este é o tipo mais comum de conector RJ45 e são usados ​​em residências, escolas e escritórios.

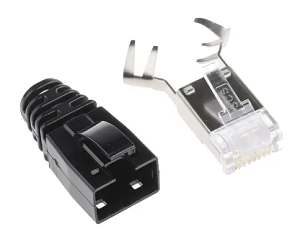

Figura 9. Conectores RJ45 masculinos (plugue RJ45)

Jacks femininos

As tomadas femininas são as peças que recebem plugues masculinos.Você os encontrará em dispositivos como roteadores, interruptores de rede, computadores ou soquetes de parede.Eles têm contatos de metal elásticos dentro que tocam os pinos de ouro do plugue masculino.Isso faz com que a conexão com a Internet funcione.Quando você conecta o cabo, ele trava no lugar com um pequeno clique.As tomadas femininas ficam em um local e você apenas se conecta quando necessário.Eles são usados ​​em qualquer lugar que você conecte um cabo a um dispositivo.

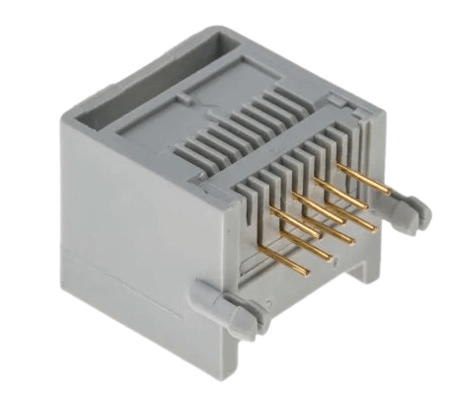

Figura 10. Conectores RJ45 femininos (soquete RJ45)

Conectores instaláveis ​​em campo

Esses conectores são feitos para lugares difíceis, como ao ar livre ou em fábricas.Eles protegem o cabo contra poeira, sujeira e água.Alguns podem ser montados manualmente sem ferramentas especiais, o que facilita o uso.Você também pode desmontá -los e reutilizá -los, se necessário.Use -os quando precisar consertar ou instalar cabos em condições aproximadas.Eles são mais fortes que os conectores comuns e são ótimos para um trabalho rápido e em movimento.

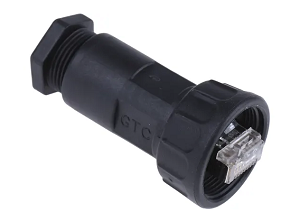

Figura 11. Conectores de campo RJ45

Jacks Keystone

Os conectores Keystone são usados ​​em paredes ou painéis de remendo para manter as coisas arrumadas.Eles se encaixam em placas de parede ou caixas de rede.O cabo está conectado dentro de uma ferramenta de soco especial.Depois disso, você pode conectar um cabo Ethernet regular do lado de fora.Os conectores Keystone são usados ​​em residências e escritórios para criar sistemas de cabo limpos e organizados.

Cabos retos vs. crossover

Os cabos Ethernet podem ser conectados de duas maneiras principais: direto ou crossover.

Em um cabo reto, os fios estão conectados da mesma maneira nas duas extremidades.O pino 1 vai para o pino 1, pino 2 ao pino 2 e assim por diante.Esse tipo de cabo é usado para conectar diferentes tipos de dispositivos, como um computador a um roteador ou um laptop a um interruptor.É o cabo Ethernet mais comum usado em casas e escritórios.Se você está apenas conectando seu computador à Internet, este é o cabo que você costuma usar.

Figura 12. Cabos de crossover reta-reta versus crossover

Em um cabo cruzado, alguns fios são trocados entre as duas extremidades.Isso permite que dois dispositivos semelhantes conversem diretamente entre si, como o computador para o computador ou alterne para alternar.Uma extremidade geralmente usa a fiação T568A e o outro usa T568b.Essa chave na fiação permite que os dados sejam enviados e recebidos corretamente entre os dois dispositivos.

Hoje, muitos novos computadores, roteadores e comutadores têm um recurso inteligente chamado Auto-MDI/MDI-X.Ele permite que o dispositivo descubra o tipo de cabo por si só.Portanto, se você usa um cabo direto ou cruzado, ele ainda funcionará.Mas se você estiver usando dispositivos mais antigos ou tentando corrigir um problema de conexão, ainda é útil entender a diferença entre esses dois tipos de cabos.

Cerculando um conector RJ45

Para conectar um conector RJ45 a um cabo, siga um processo preciso:

1. Tire cerca de uma polegada da jaqueta externa do cabo.

Figura 13. Tirando a jaqueta a cabo

2. Destruir os quatro pares de arames e organize -os por cor de acordo com T568A ou T568B.

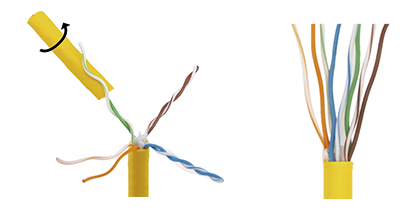

Figura 14. Destruir e suavizar o fio

3. Mantenha as reviravoltas o mais próximo possível do conector para reduzir a interferência.

4. Apare os fios com o mesmo comprimento, cerca de meia polegada.

5. Deslize -os no conector, garantindo que cada um atinja o pino e a bainha se encaixe dentro da parte traseira do plugue.

Figura 15. Inserindo os fios em plugue

6. Use uma ferramenta de crimpagem para pressionar os contatos de metal do conector nos fios e bloquear o plugue.

Figura 16. Ferramenta de crimpagem

7. Após o crime, teste o cabo usando um testador de rede para garantir que todos os fios estejam conectados corretamente e o sinal esteja limpo.

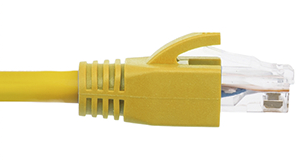

Figura 17. RJ45

Erros de fiação RJ45 comuns

Alguns erros típicos podem causar grandes problemas no desempenho da rede:

• Padrões de fiação mista: usar T568A em uma extremidade e T568b no outro (quando você não deve) pode fazer com que o cabo atue como um cruzamento em vez de um reto.

• Crimps ruins: contatos soltos ou mal pressionados podem causar conexões instáveis ​​ou falha completa.

• Muito desviado: expor muito fio ou remover muita bainha aumenta a interferência.

• Pular testes: sem um testador, é difícil capturar questões como erros ou circuitos abertos.

• Limites de comprimento excedentes: Indo além de 100 metros pode degradar o sinal.

• Sem alívio de deformação: sem botas ou suporte, os conectores podem se soltar ou ficar danificados.

• dobras apertadas: dobrar demais o cabo pode prejudicar sua estrutura interna.

RJ45 vs. conectores RJ11

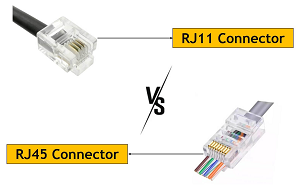

Figura 18. RJ45 vs. conectores RJ11

Recurso	RJ45 Conector	RJ11 Conector
Uso primário	Redes de dados Ethernet e de alta velocidade	Linhas telefônicas e conexões DSL
Número de contatos	8 contatos	2 a 4 contatos
Velocidade máxima	Até 40 Gbps (configurações de curto alcance)	Normalmente abaixo de 24 Mbps
Tamanho	Maior	Menor
Compatibilidade	Não pode aceitar plugues RJ11	Pode se encaixar fisicamente nas portas RJ45 (não seguras)
Aviso de uso da porta	Use apenas para conexões Ethernet	Pode danificar as portas RJ45 se inseridas
Tipos de cabos	Cat5, Cat5e, Cat6, Cat6a, Cat7, Cat8	Cabos de telefone (por exemplo, 2 ou 4 fios planos)

Aplicações do RJ45

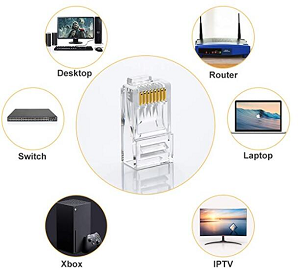

Figura 19. Aplicações de RJ45

Redes de computadores

Os conectores RJ-45 são usados ​​hoje na maioria das redes de computadores.Eles conectam computadores, servidores, interruptores e outros dispositivos usando cabos Ethernet.Esses conectores ajudam os dados a se mover de maneira rápida e confiável entre muitos dispositivos em escritórios e data centers.Seja em pequenas empresas ou grandes empresas, os conectores RJ-45 são importantes para a construção de redes fortes e organizadas.

Conexão com a Internet

Os conectores RJ-45 são frequentemente usados ​​para conectar dispositivos à Internet.Você os encontrará em cabos Ethernet que vinculam modems, roteadores ou troca para computadores, TVs inteligentes e consoles de jogos.As pessoas geralmente preferem essas conexões com fio porque são mais rápidas e mais estáveis ​​que o Wi-Fi, especialmente quando a Internet de alta velocidade é necessária.

Sistemas de telefone e comunicação

Nos sistemas telefônicos modernos, os conectores RJ-45 ajudam a conectar telefones que usam a Internet (telefones VoIP).Esses telefones enviam voz através dos mesmos cabos Ethernet usados ​​em redes de computadores.Isso torna a configuração mais fácil e flexível, especialmente em escritórios e call centers.

Sinais de áudio e vídeo

Os conectores RJ-45 também são usados ​​para enviar sinais de som e vídeo, especialmente em sistemas como HDBASET ou HDMI baseado em IP.Isso permite enviar áudio e vídeo de alta qualidade através de cabos Ethernet normais, que podem ir mais longe que os cabos HDMI.É útil em lugares como teatros de casa, salas de reuniões e exibições digitais.

Câmeras de segurança

Os conectores RJ-45 são usados ​​em sistemas de segurança para conectar câmeras IP a gravadores e monitores.Com Poe (Power Over Ethernet), um cabo Ethernet pode enviar dados e energia para a câmera.Isso facilita a instalação de câmeras, mesmo em pontos de difícil acesso.É comum em residências, escritórios e empresas.

Redes domésticas

Em casa, os conectores RJ-45 vinculam dispositivos como computadores, impressoras e servidores de mídia.Para aqueles que desejam internet rápida e constante, como para jogos, streaming ou trabalho em casa, as conexões RJ45 são melhores que o Wi-Fi porque reduzem o atraso e a perda de sinal.

Indústria e fábricas

Nas fábricas e outras áreas industriais, os conectores RJ-45 mais fortes são usados ​​para conectar máquinas, sensores e sistemas de controle.Esses conectores podem lidar com condições difíceis, como agitação, água e ruído elétrico.Eles ajudam a manter a comunicação funcionando sem problemas em locais onde cabos regulares podem falhar.

Dimensões físicas dos conectores RJ45

Figura 20. Dimensões físicas dos conectores RJ45

Papel	Medição	Detalhes
Comprimento total	20,45 mm	Comprimento total do plugue
Largura geral	11,68 mm	Parte mais larga do conector
Altura geral	7,75 mm	De base para cima, incluindo a guia de bloqueio
Pin pin de contato	1,00 mm	Distância entre cada um dos 8 pinos
Largura da área de contato	9,50 mm	Largura onde os 8 pinos estão alinhados
Comprimento da trava (guia)	14,8 mm	Comprimento da guia de bloqueio
Altura da trava	2,77 mm	Quão longe a guia sai do corpo
Profundidade corporal (antes do cabo)	12,32 mm	Da frente do plug para onde o cabo começa
Altura da pilha	6,60 mm	Tamanho vertical de base para cima (excluindo a trava)

Conclusão

Os conectores RJ45 são a parte principal dos sistemas de Internet e rede com fio.Eles usam 8 pinos de metal para enviar e receber dados e trabalhar com muitos tipos de cabos Ethernet, de mais antigos como Cat5 a mais novos e mais rápidos, como Cat8.Esses conectores são fortes, fáceis de usar e trabalham com muitos dispositivos diferentes.Existem diferentes tipos de conectores RJ45 feitos para residências, escritórios e até uso externo ou de fábrica.Saber como conectá -los corretamente, crimpá -los corretamente e evitar erros ajuda a manter sua rede funcionando sem problemas.Esteja você configurando uma rede doméstica ou um grande sistema de escritórios, os conectores RJ45 são uma das ferramentas mais importantes para realizar o trabalho corretamente.
