2N2219 NPN Transistor: especificações, aplicativos e folha de dados

Este guia aprofundado explora os detalhes do transistor NPN 2N2219, um transistor de pequeno sinal de proeminente comemorado por sua durabilidade e adaptabilidade nas tarefas de amplificação e comutação.Ao examinar sua estrutura distinta, com uma camada do tipo P, imprensada entre dois materiais do tipo n, este artigo demonstra como o 2N2219 amplifica sinais fracos com eficiência, estabelecendo as bases para inúmeras inovações tecnológicas.Vamos dividir seus princípios operacionais, características térmicas, aplicações e técnicas de design de circuitos.

Catálogo

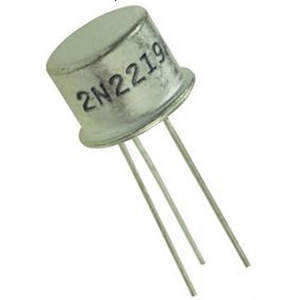

Visão geral do 2N2219 NPN Transistor

O 2N2219 O NPN Transistor é um transistor de pequeno sinal confiável e versátil amplamente utilizado para aplicações de amplificação e comutação.Conhecida por seu projeto de gabilização de metal durável, ele oferece melhor dissipação de calor em comparação com alternativas de base plásticas, permitindo que ele opere em níveis de tensão e potência ligeiramente mais altos.Isso o torna uma escolha popular em circuitos que exigem eficiência e robustez.Em operação, o coletor e o emissor do transistor são tendenciosos reversos até que uma pequena tensão seja aplicada à sua base.Isso muda o dispositivo para um estado com influência direta, permitindo que a corrente flua entre o coletor e o emissor.Ao regular cuidadosamente a corrente base, idealmente abaixo de 5MA, o 2N2219 pode ampliar sinais de maneira eficaz ou manipular tarefas de comutação com uma capacidade de corrente de até 800mA em seu estado saturado.Quando a corrente base é removida, o transistor retorna ao seu estado de corte, tornando-o adequado para circuitos que exigem transições rápidas para ligar/desligar.A carcaça de metal do 2N2219 não apenas aprimora sua durabilidade, mas também melhora o gerenciamento térmico, permitindo que o componente lide com maior potência sem superaquecimento.Para aplicações mais exigentes, a adição de dissipadores de calor ou o aumento do fluxo de ar pode impedir o aquecimento excessivo e garantir um desempenho consistente.Essas características tornam o 2N2219 uma opção confiável para comutação de alta frequência e projetos com eficiência de energia.

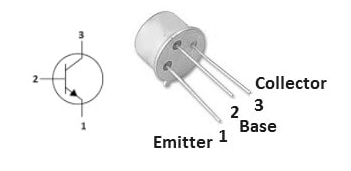

2N2219 Configuração do pino

PIN No.	Nome do pino	Descrição
Pino 1	Emissor	O fluxo de corrente drena através deste terminal e está normalmente conectado ao GND.
Pino 2	Base	Controla o polarização do transistor, girando o transistor Dentro ou fora.
Pino 3	Coletor	Permite o fluxo de corrente e está normalmente conectado a um carregar.

2N2219 Especificações e recursos

Recurso/especificação	Detalhes
Tipo	Transistor NPN pequeno de sinal
Pacote/caso	TO-39
Faixa de temperatura operacional	-65 ° C a 150 ° C.
Número de pinos	3
Polaridade	Npn
Corrente máxima do coletor (IC)	800 mA
Frequência de transição (FT)	250 MHz
Tensão emissor para base (VEB)	5 v
Ganho de corrente CD mínima (HFE)	30
Tipo de montagem	Através do buraco
Dissipação de energia máxima	800 MW
Tensão de quebra de colecionador para emissor	30 v
Tensão de saturação do coletor para o Emissor	1.6 V.
Tensão coletor a base	60 v
Tempo de ativação	40 ns
Tempo de desligamento	250 ns

2N2219 Equivalentes e alternativas

Equivalentes

• 2N5551

• NTE123

• 2N2218

• 2N3109

• 2N4403

• 2N3107

Alternativas

• BC636

• BC549

• BC639

• 2N2369

• BC547

• 2N3055

• 2N3906

• 2N3904

• 2N5551

• 2SC5200

Criando um circuito de carregador de bateria NICD

O objetivo principal do projeto do circuito é rejuvenescer uma bateria de 12V NICD, fornecendo uma corrente constante de aproximadamente 74mA.Essa corrente estável garante que a bateria seja com eficiência sem sobrecarga, pois o circuito é projetado para parar automaticamente quando a bateria atingir a capacidade total.O design prioriza uma baixa resistência interna, que minimiza a geração de calor e estende sutilmente a vida útil da bateria, reduzindo a tensão em sua química interna.Os componentes principais do circuito incluem um transistor 2N2219, um diodo zener de 5,6V e a própria bateria NICD de 12V.O transistor desempenha um papel duplo como um dispositivo de comutação e amplificação, regulando a corrente para manter um 74mA consistente.Simultaneamente, o diodo Zener estabiliza a tensão no emissor do transistor, garantindo que as flutuações de tensão sejam minimizadas durante o carregamento.Essas medidas aumentam a confiabilidade do processo de carregamento enquanto protegem a bateria contra danos.

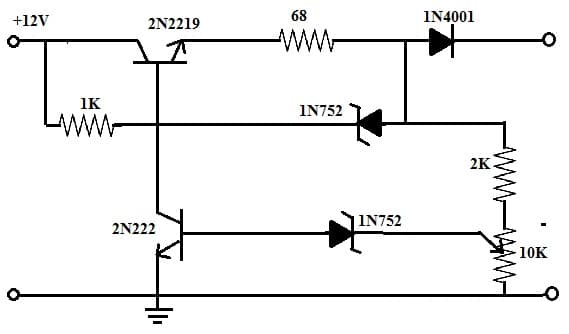

Circuito de carregador de bateria NICD

O transistor 2N2219 é essencial para alcançar a estabilidade atual no circuito.Ele atua como um guardião, garantindo a quantidade correta de fluxos de corrente para a bateria.Sem regulamentação adequada, a corrente excessiva pode levar ao superaquecimento, um fenômeno conhecido como fuga térmica.Essa condição pode danificar severamente o circuito e a bateria.Ao selecionar cuidadosamente o 2N2219, o circuito mitiga esses riscos, garantindo uma operação segura e eficiente.A inclusão de um diodo Zener de 5,6V complementa ainda mais esse design.Este diodo estabiliza a tensão que alimenta o transistor, o que impede que as flutuações de tensão menores afetem o processo de carregamento.Essa personalização permite que o carregador acomoda pequenas variações no design da bateria, maximizando a eficiência e ampliando a saúde da bateria.Componentes adicionais, como resistores e capacitores, geralmente são integrados ao circuito.Os resistores são usados ​​para limitar a corrente excessiva, protegendo o circuito da sobrecarga.Enquanto isso, os capacitores ajudam a gerenciar picos de tensão transitória, que podem ocorrer durante picos de energia ou mudanças repentinas na carga.O ajuste fino desses elementos não apenas fornece uma camada adicional de proteção para a bateria, mas também aprimora a durabilidade do próprio carregador.

Propriedades do transistor 2N2219 NPN

Versatilidade na amplificação

O transistor 2N2219 é altamente valorizado por seu papel na amplificação de correntes elétricas, tornando-o um componente preferido nos circuitos de comutação e amplificador.Sua operação depende de uma junção em êxito de base tendenciosa para frente, onde a base deve ser carregada positivamente em relação ao emissor.Essa configuração cria uma via controlada para o fluxo de corrente, permitindo amplificação eficiente.Ao manipular a corrente base, você pode obter controle preciso sobre a saída amplificada, tornando esse transistor adequado para uma ampla gama de aplicações eletrônicas, desde a amplificação de áudio até o processamento de sinalização.

Alta impedância de entrada e integridade do sinal

Um dos recursos de destaque do 2N2219 é sua alta impedância de entrada, que minimiza a quantidade de corrente extraída do estágio anterior em um circuito.Esse atributo garante que o sinal original permaneça não distorcido, preservando sua qualidade durante o processo de amplificação.Isso torna o 2N2219 efetivo em circuitos sensíveis, como sistemas de áudio ou equipamento de medição.A capacidade do transistor de equilibrar a eficiência de energia com a pureza do sinal é uma das principais razões para seu uso generalizado em projetos eletrônicos comerciais e experimentais.

Capacidade de comutação rápida

O 2N2219 é igualmente hábil nas aplicações de comutação, onde funciona como um dispositivo de ativação/deslocamento rápido em resposta a alterações nas condições de entrada.Seu tempo de resposta rápido permite a transição entre os estados quase instantaneamente, tornando -o ideal para circuitos que exigem tempo preciso, como geração de pulso, portões lógicos digitais e sistemas de controle de motor.Além disso, sua eficiência na troca ajuda a economizar energia e reduzir a dissipação de calor, que são fatores necessários nos sistemas eletrônicos modernos e sensíveis a energia.Essa combinação de velocidade e eficiência faz do 2N2219 uma escolha confiável para projetar tecnologia de ponta.

Saída invertida para design de circuito criativo

Uma característica intrigante do 2N2219 é sua capacidade de produzir uma saída invertida quando totalmente ativada.Isso significa que a tensão no coletor (saída) é diferente daquela na base (entrada), permitindo configurações inovadoras de circuitos.Essa propriedade de inversão pode ser alavancada em aplicativos que requerem negação lógica, como não portões em circuitos digitais ou em combinação com outros componentes para criar projetos complexos e multifuncionais.

Integração do transistor 2N2219 com microcontroladores

O transistor 2N2219 atua como uma chave proficiente em aplicativos de microcontrolador, facilitando o gerenciamento de dispositivos de alta potência usando sinais digitais de baixa potência.O coletor se conecta a uma fonte de alimentação através da carga, enquanto o emissor atinge o solo.Um pino de microcontrolador links para a base através de um resistor para gerenciar a corrente e a proteção do transistor de possíveis problemas de sobrecorrente.Calcular o resistor de base apropriado exige uma compreensão complexa da tensão de saída do microcontrolador, a queda de tensão do emissor base e a corrente de base pretendida.Essa configuração prospera em cenários em que os microcontroladores governam componentes eletromecânicos como relés ou motores, refletindo um processo aprimorado por eficiência e confiabilidade.

Cálculo dos valores do resistor

A escolha dos valores do resistor influencia o desempenho funcional do transistor.Comece observando a tensão de saída do microcontrolador e reduzindo-a pela queda de tensão do emissor base, geralmente próximo a 0,7 volts para o 2N2219.Divida pela corrente base direcionada para determinar o valor do resistor.Você pode usar a seguinte fórmula para a corrente base (IB):

Código para regulamentação do transistor

Os trechos de código de projetos de microcontrolador oferecem uma compreensão prática de regulação efetivamente do 2N2219.Por exemplo, nos microcontroladores AVR, geralmente alternam os pinos designados.Definir um pino alto inicia a corrente através da base, ativando o transistor, enquanto definindo a corrente de base de paradas baixas, desativando assim o transistor.Essa manipulação precisa de dispositivos de alta potência através de código bem elaborado exemplifica a flexibilidade e o potencial transformador dos aplicativos acionados por microcontroladores.

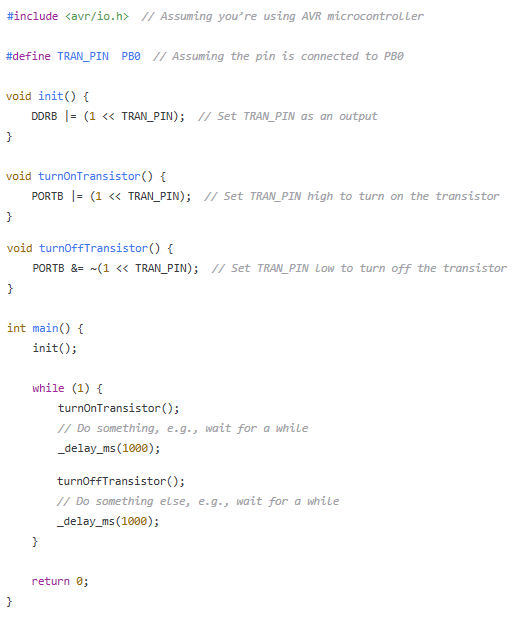

Código de exemplo

Vantagens do transistor 2N2219 NPN

Comutação rápida e desempenho de alta velocidade

Uma das qualidades de destaque do transistor 2N2219 é a sua excepcional mobilidade eletrônica, que permite a comutação mais rápida em comparação com os transistores PNP.Essa característica é valiosa em aplicações de alta frequência, como amplificação de sinal e circuitos de comutação dinâmica.Por exemplo, em sistemas de comunicação, o processamento rápido de sinal pode aumentar a qualidade e a eficiência da transmissão de dados.Da mesma forma, na automação industrial, os transistores de troca rápida como o 2N2219 ajudam a manter a precisão e a velocidade necessárias para as máquinas de alto desempenho.

Integração fácil com sistemas de campo negativo

A estrutura NPN do 2N2219 foi projetada para funcionar eficientemente com sistemas de solo negativo, que são comumente encontrados em uma grande maioria dos dispositivos eletrônicos.Essa compatibilidade inerente simplifica o design do circuito, pois reduz a necessidade de componentes adicionais ou configurações complexas para garantir uma operação suave.A integração simplificada não apenas acelera o processo de design, mas também melhora a confiabilidade geral do sistema.Ao minimizar pontos potenciais de falha, o 2N2219 contribui para sistemas eletrônicos mais estáveis ​​e duráveis, usados ​​em aplicações que variam de eletrônicos automotivos a dispositivos que as prioridades são confiabilidade e longevidade.

Manuseio de tensão eficaz e eficiência energética

Outra vantagem do 2N2219 é sua capacidade de gerenciar tensões mais altas de maneira eficaz.Isso o torna uma escolha confiável para aplicações de alta potência, onde os componentes geralmente enfrentam o risco de superaquecimento ou degradação do desempenho.O 2N2219 foi projetado para operar com eficiência, mesmo em condições exigentes, fornecendo desempenho consistente sem o perigo de fuga térmica ou falha do componente.O baixo consumo de corrente do transistor suporta a conservação de energia, tornando-o ideal para projetos com eficiência energética.Em aplicações como sistemas de energia renovável ou dispositivos movidos a bateria, onde a eficiência energética e o desempenho sustentável são ótimos, o 2N2219 fornece um excelente equilíbrio de manuseio de energia e uso mínimo de energia.

Ótimo para amplificação leve

O 2N2219 é adequado para tarefas de amplificação leve, geralmente superando outros transistores populares da NPN, como o 2N22222, em termos de eficiência e integridade do sinal.Seu design garante amplificação de sinal limpa e consistente, como equipamentos de áudio, transmissores de rádio e dispositivos de comunicação.Por exemplo, em sistemas de áudio, a manutenção da integridade do sinal é essencial para fornecer som de alta qualidade sem distorção.Da mesma forma, nas tecnologias de comunicação, é necessária uma amplificação de sinal confiável para a transmissão de dados clara e ininterrupta.

Aplicações do 2N2219 NPN Transistor

Comutação e amplificação de sinal

Comemorado por suas habilidades de comutação e amplificação de sinal, o transistor 2N2219 encontra um local em circuitos que exigem precisão e eficiência.Dentro do gerenciamento de energia, ele aciona de maneira adequada os LEDs e opera relés, destacando sua adaptabilidade.Muitos admiram seu desempenho consistente em um espectro de condições operacionais.

Melhoramento em configurações de pares de Darlington

Utilizada nas configurações de pares de Darlington, o 2N2219 aumenta a corrente, mostrando seu papel na obtenção de alto ganho nos circuitos compactos.Esse atributo é vantajoso na conservação do espaço sem sacrificar a funcionalidade, uma principal preocupação no design eletrônico contemporâneo.

Excelência em amplificação de áudio e energia

Na esfera da amplificação de áudio e energia, onde a clareza e a força são importantes, o 2N2219 prospera.Sua competência na execução de tarefas de comutação de alta velocidade aprimora seu fascínio nos cenários que exigem tempos de resposta rápidos, o que pode distinguir entre desempenho médio e notável.

Funcionalidade em aplicativos DC e VHF/UHF

Nos cenários DC e VHF/UHF, a robustez desse transistor permite que ele tenha um desempenho efetivo, mesmo em condições rigorosas.É um componente comum em kits DIY e projetos eletrônicos devido à sua excelente capacidade de lidar com operações de baixa e alta frequência de maneira eficaz.

PDF da folha de dados

2N2219 Data folhas de dados:

Microchip CA Prop65.pdf

Microchip Reach.pdf

Microchip rohs.pdf

Mudança de fabricação 23/fevereiro/2021.pdf
