BSS138 MOSFET explicou: Recursos -chave e visão geral técnica

O MOSFET BSS138 é um componente compacto e eficiente usado em aplicações de baixa tensão e baixa corrente.Este guia cobre seus principais recursos, usos e especificações, ajudando você a entender por que é uma escolha popular em eletrônicos.

Catálogo

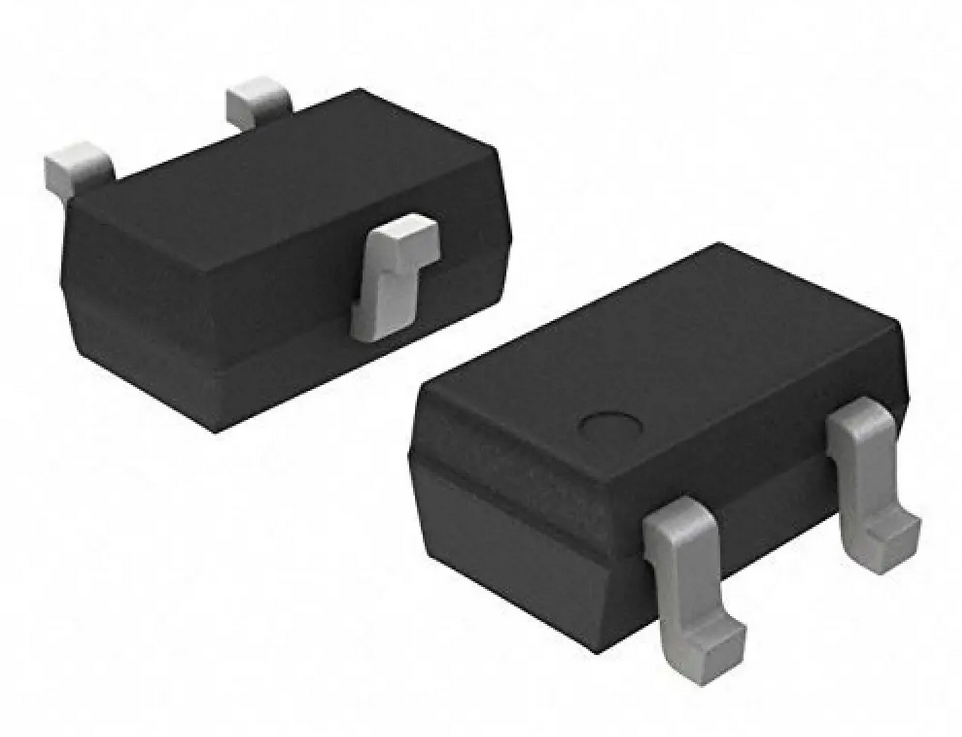

Visão geral do MOSFET BSS138

BSS138 é um MOSFET de canal n, especialmente projetado para usos de baixa tensão e baixa corrente.Conhecida por sua eficiência, esse componente mantém a resistência no estado baixa, o que ajuda a reduzir a perda de energia.Sua estrutura compacta e confiável o torna uma boa opção para tarefas de comutação rápida.O MOSFET BSS138 é frequentemente encontrado em pequenos dispositivos que precisam de controle de corrente suave, como motores de servo e drivers de portão de energia.Nessas aplicações, garante desempenho e durabilidade consistentes, lidando com trabalhos de comutação em pequena escala sem comprometer a velocidade ou a qualidade.

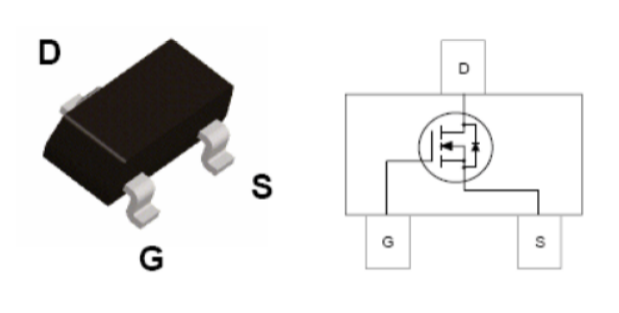

BSS138 Configuração do pino

Número do pino	Nome do pino	Descrição
1	Fonte	A corrente flui através da fonte
2	Portão	Controla o polarização do MOSFET
3	Ralo	A corrente flui através do dreno

BSS138 Modelo CAD

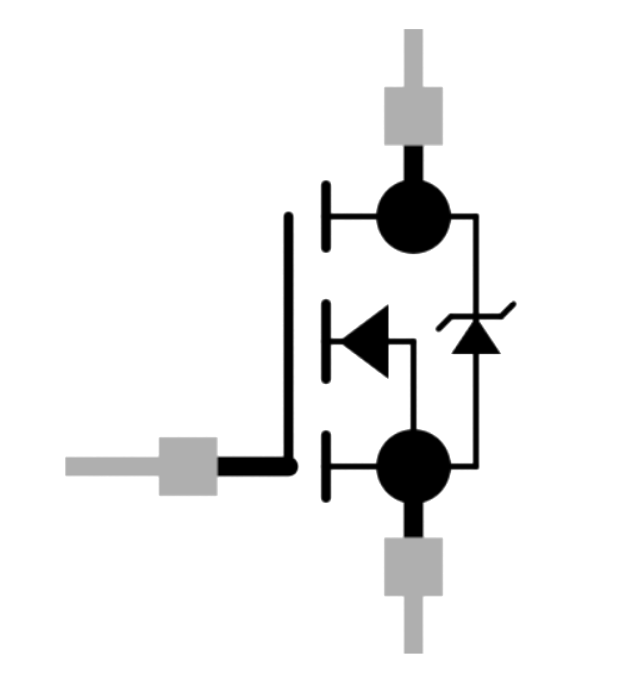

Símbolo BSS138

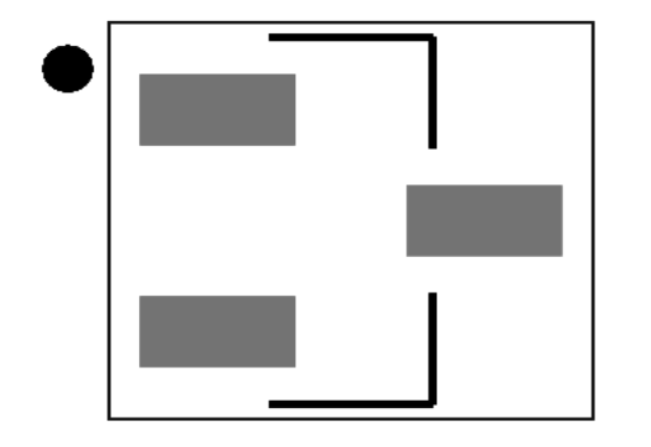

BSS138 Pegada

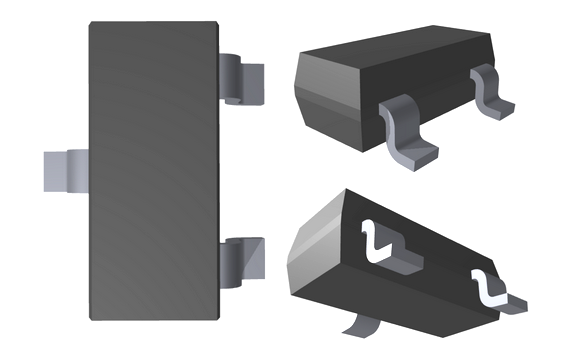

Modelo 3D BSS138

BSS138 Especificações técnicas

Especificações técnicas, recursos, características e componentes com especificações comparáveis ​​de no semicondutor BSS138

Tipo	Parâmetro
Status do ciclo de vida	Ativo (último atualizado: 6 dias atrás)
Time de entrega da fábrica	8 semanas
Placar de contato	Estanho
Montar	Montagem na superfície
Tipo de montagem	Montagem na superfície
Pacote / caso	TO-236-3, SC-59, SOT-23-3
Número de pinos	3
Pacote de dispositivo de fornecedor	SOT-23-3
Peso	30mg
Corrente - dreno contínuo (id) a 25 ° C	220mA ta
Tensão de condução (Max RDS ON, Min RDS ON)	4.5V, 10V
Número de elementos	1
Dissipação de energia (MAX)	360mW TA
Desligue o tempo de atraso	20 ns
Publicado	2002
Temperatura operacional	-55 ° C ~ 150 ° C TJ
Embalagem	Tape & Reel (TR)
Status da peça	Ativo
Nível de sensibilidade à umidade (MSL)	1 (ilimitado)
Rescisão	SMD/SMT
Resistência	6Ω
Temperatura de operação máxima	150 ° C.
Min Temperatura de operação	-55 ° C.
Tensão - DC nominal	50V
Classificação atual	220mA
Número da peça base	BSS138
Configuração do elemento	Solteiro
Dissipação de energia	360mw
Ligue o tempo de atraso	2,5 ns
Tipo de FET	N-canal
Rds em (max) @ id, vgs	3.5Ω @ 220MA, 10V
VGS (th) (max) @ id	1.5V @ 1MA
Capacitância de entrada (CISS) (max) @ vds	27pf @ 25V
Carga do portão (QG) (Max) @ VGS	2.4NC @ 10V
Tempo de subida	9ns
Escorra para a tensão de origem (VDSS)	50V
VGS (máximo)	± 20V
Tempo de outono (Typ)	9 ns
Corrente de drenagem contínua (ID)	220mA
Tensão limite	1.3V
Portão para a tensão de origem (VGs)	20V
Drenar para a tensão de decomposição da fonte	50V
Tensão de fornecimento duplo	50V
Capacitância de entrada	27pf
Drenar para a resistência à fonte	3.5Ω
Rds no máx	3.5Ω
VGs nominais	1.3V
Largura	1,3 mm
Altura	930μm
Comprimento	2,92mm
Alcance SVHC	Sem svhc
Endurecimento da radiação	Não
Status do ROHS	ROHS3 compatível
Chumbo livre	Chumbo livre

Principais recursos do BSS138

Baixa resistência no estado

O MOSFET BSS138 se destaca por sua baixa resistência no estado, reduzindo a perda de energia durante a operação.Com uma resistência no estado de 3,5Ω a uma tensão de fonte de porta de 10 V e 6,0Ω a 4,5 V, esse MOSFET suporta fluxo de energia suave e eficiente, ideal para aplicações em que a minimização da perda de energia é essencial.

Design de células de alta densidade

Construído com um design de célula de alta densidade, o BSS138 garante desempenho confiável, mesmo em espaços compactos.Esse design aprimora sua capacidade de conduzir a corrente com eficiência, tornando-o adequado para projetos apertados e com restos de espaço, mantendo um desempenho confiável e constante.

Pacote compacto SOT-23

O BSS138 está envolto em um pacote padrão de montagem de superfície SOT-23, oferecendo durabilidade e um fator de forma que salva espaço.Este pacote compacto permite fácil integração em designs onde o espaço é limitado, ajudando a criar circuitos simplificados e eficientes.

Componentes equivalentes ao BSS138

• NTR4003

• 2N7002

• FDC666

• FDC558

• BS170

• 2N7000

Aplicações do BSS138

Comutação de baixa tensão

O MOSFET BSS138 é eficaz para aplicações de comutação de baixa tensão, permitindo que ele tenha um bom desempenho em sistemas que requerem comutação controlada e confiável em baixos níveis de potência.Ele pode lidar com essas tarefas com eficiência, tornando -o um excelente ajuste para circuitos de gerenciamento de energia que não exigem alta corrente.

Shifters de nível lógico

Este MOSFET é útil na mudança de nível lógico, onde ajusta os níveis de tensão entre diferentes partes de um circuito.Esse recurso o torna ideal para projetos que precisam de compatibilidade de tensão entre os componentes, garantindo que os sinais sejam transmitidos sem problemas, sem interrupções.

Conversores DC-DC

O BSS138 também encontra seu lugar nos conversores DC-DC, onde ajuda a converter um nível de tensão CC para outro.Este aplicativo é comum em eletrônicos portáteis que dependem da conversão de energia estável para manter vários componentes em execução com eficiência.

emobilidade e dispositivos movidos a bateria

Graças à sua eficiência energética e baixa resistência, o BSS138 é adequado para aplicações movidas a bateria, como dispositivos de emobilidade.Ajuda a conservar a vida útil da bateria, garantindo que os dispositivos possam operar mais por uma única carga sem perda desnecessária de energia.

Sistemas de gerenciamento de energia

Nos sistemas de gerenciamento de energia, o BSS138 desempenha um papel valioso, ajudando a gerenciar o fluxo de corrente nos dispositivos eletrônicos.Sua baixa resistência no estado e capacidade de comutação eficiente o tornam ideal para esses sistemas, garantindo desperdício mínimo de energia e regulação de corrente constante.

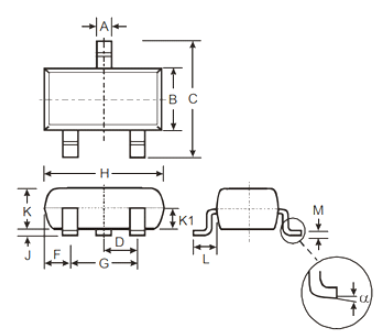

Detalhes do pacote BSS138

Escurecido	Min	Máx	TIPO
UM	0,37	0,51	0,4
B	1.2	1.4	1.3
C	2.3	2.5	2.4
D	0,89	1.03	0,915
F	0,45	0,6	0,535
G	1.78	2.05	1.83
H	2.8	3	2.9
J	0,013	0.1	0,05
K	0,903	1.1	1
K1	-	0,4	-
L	0,45	0,61	0,55
M	0,085	0,18	0.11
α	0 °	8 °	-

PDF da folha de dados

BSS138 folha de dados:

BSS138.pdf
