Capacitores de partida de motor explicados para motores monofásicos

Você pode notar que alguns motores dão partida suavemente, enquanto outros lutam ou zumbem antes de girar, e essa diferença geralmente se resume ao capacitor.Um capacitor de partida de motor ajuda um motor CA monofásico a começar a girar quando a energia é aplicada.Funciona silenciosamente em segundo plano, armazenando e liberando energia no momento certo para colocar o motor em movimento.Compreender como esse componente funciona, onde é usado e como ele difere de um capacitor de funcionamento ajuda você a entender os dispositivos do dia a dia, como eletrodomésticos, bombas e ferramentas elétricas, e também ajuda a escolher o capacitor certo quando a substituição for necessária.

Catálogo

Figura 1. Capacitor de Partida do Motor

O que é um capacitor de partida de motor

Um capacitor de partida de motor é um componente elétrico usado em motores CA monofásicos para ajudar a iniciar a rotação na partida.Nestes motores, a fonte de alimentação por si só não produz força suficiente para iniciar o movimento, o que pode impedir que o motor dê partida sozinho.

O capacitor de partida armazena brevemente energia elétrica e a libera durante a partida, permitindo que o motor desenvolva a força inicial necessária para começar a girar.A sua função limita-se a este curto período de arranque e não foi concebido para um funcionamento contínuo.Com o motor em funcionamento, o capacitor de partida não é mais necessário, pois sua finalidade é unicamente apoiar o motor durante a partida inicial.

Por que os motores monofásicos precisam de um capacitor de partida

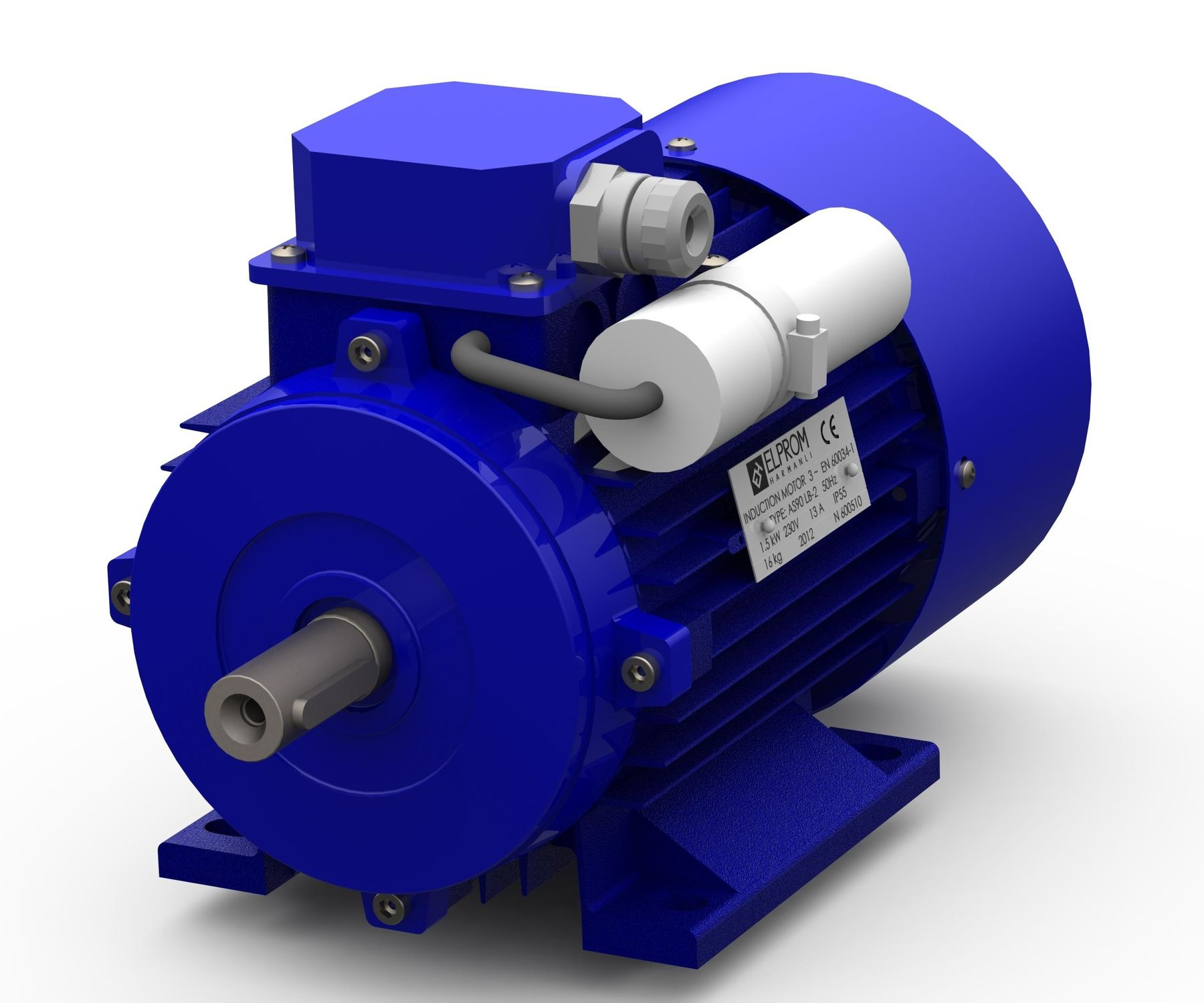

Figura 2. Motor Monofásico com Capacitor de Partida

Os motores CA monofásicos têm uma limitação natural na partida.Quando a energia é aplicada, a única corrente alternada produz um campo magnético que pulsa em força, mas não gira.Este tipo de campo magnético não é capaz de criar força rotacional suficiente para dar partida no motor a partir do repouso.

Parado, as forças que atuam no rotor são iguais e opostas, portanto não há direção preferencial de movimento.Devido a este equilíbrio, o rotor pode permanecer estacionário mesmo que o motor esteja energizado.Na prática, você pode notar que o motor produz um zumbido baixo sem girar, o que reflete essa falta de torque de partida.

Para iniciar a rotação, o motor precisa de uma forma de perturbar esse equilíbrio.Uma mudança de fase adicional introduz uma diferença no tempo entre os efeitos magnéticos dentro do motor.Esta mudança permite a formação de um campo magnético rotativo temporário, proporcionando uma direção de rotação clara e a força inicial necessária para uma partida confiável.

Como funciona um capacitor de partida de motor

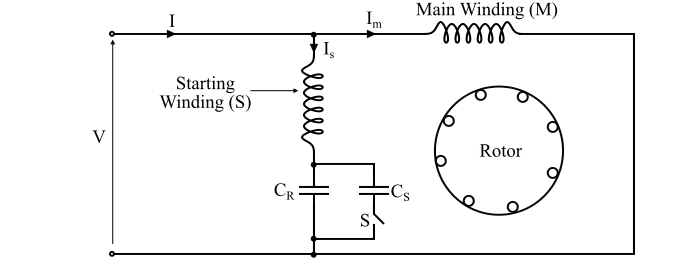

Figura 3. Diagrama do Circuito do Capacitor de Partida do Motor

Um capacitor de partida de motor funciona ajustando o tempo do fluxo de corrente dentro de um motor CA monofásico para que a rotação possa começar.O circuito inclui um enrolamento principal e um enrolamento auxiliar, também chamado de enrolamento de partida, conectados através de um capacitor de partida.O enrolamento auxiliar é incluído apenas para auxiliar durante a partida e não desempenha uma função de operação contínua.

Quando a tensão é aplicada, a corrente flui através de ambos os enrolamentos.O capacitor de partida atrasa a corrente no enrolamento auxiliar, fazendo com que ela atinja seu pico em um momento diferente da corrente no enrolamento principal.Este atraso cria uma diferença de fase entre as duas correntes, o que leva a uma mudança correspondente nos campos magnéticos produzidos por cada enrolamento.

Como os campos magnéticos não estão mais sincronizados, seu efeito combinado produz um campo magnético rotativo em vez de pulsante.Este campo rotativo aplica uma força desequilibrada ao rotor, criando um torque inicial e permitindo que o motor comece a girar em uma direção controlada.A ação coordenada do enrolamento principal, do enrolamento auxiliar e do capacitor estabelece as condições necessárias para a partida do motor.

Iniciar e operar capacitores e sua operação em circuito

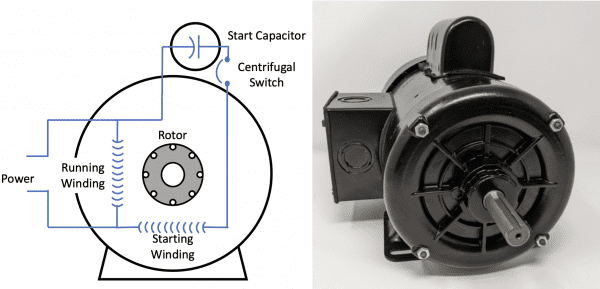

Figura 4. Operação do motor do capacitor de partida e operação

Os motores CA monofásicos podem usar capacitores de partida, capacitores de operação ou uma combinação de ambos, dependendo de como o motor foi projetado para operar.Embora esses componentes pareçam semelhantes, eles servem a finalidades diferentes e funcionam em diferentes estágios da operação do motor.

Iniciar operação do capacitor

Um capacitor de partida é usado apenas durante a fase de inicialização.Ele é conectado em série com o enrolamento auxiliar para criar uma forte mudança de fase, o que ajuda o motor a desenvolver torque suficiente para começar a girar.Este capacitor foi projetado para uso de curto prazo e normalmente é removido do circuito quando o motor atinge uma determinada velocidade.A desconexão é comumente feita por uma chave centrífuga ou relé, que abre o circuito de partida automaticamente após a inicialização.

Execute a operação do capacitor

Um capacitor de funcionamento, por outro lado, é projetado para permanecer no circuito durante a operação normal do motor.Depois que o capacitor de partida é desconectado, o capacitor de operação continua a trabalhar com o enrolamento auxiliar para manter uma rotação mais suave e estável.Sua função não é fornecer alto torque de partida, mas apoiar a operação eficiente e equilibrada do motor enquanto o motor está funcionando.

Aplicações de capacitores de partida e operação de motor

Os capacitores de partida e funcionamento do motor são comumente usados em aplicações de motores CA monofásicos, onde a alimentação elétrica é limitada à alimentação monofásica.Essas aplicações são difundidas em ambientes residenciais, comerciais e industriais leves que exigem potência moderada do motor e conexões elétricas simples.

Em eletrodomésticos, como máquinas de lavar, secadoras, geladeiras e aspiradores de pó, os capacitores suportam a operação confiável do motor durante a inicialização e o uso normal.Os capacitores de partida ajudam o motor a iniciar a rotação sob carga, enquanto os capacitores de operação ajudam a manter um desempenho suave e estável quando o motor está operando.

Ferramentas elétricas, incluindo furadeiras, serras e retificadoras, usam motores monofásicos com capacitores para lidar com partidas frequentes e cargas variáveis.A presença de capacitores permite que essas ferramentas desenvolvam força inicial suficiente, mantendo o tamanho compacto e a portabilidade.

Em bombas e compressores, como bombas de água, compressores de ar e compressores de refrigeração, os capacitores do motor permitem a partida contra resistência mecânica e ajudam a manter uma operação consistente.Esses sistemas geralmente começam a operar sob carga, tornando os capacitores essenciais para um desempenho confiável do motor.

Os sistemas de ar condicionado também contam com capacitores de partida e operação de motores para motores de ventiladores e compressores.Em instalações residenciais e comerciais de pequeno porte, projetos de motores monofásicos são comumente usados ​​devido à sua compatibilidade com fontes de alimentação padrão e requisitos elétricos simples.

Vantagens e Limitações dos Capacitores de Partida de Motor

Vantagens	Limitações
Fornece alto torque de partida para motores monofásicos	Projetado apenas para uso de curto prazo
Permite partida automática confiável a partir da paralisação	Pode superaquecer se ficar energizado por muito tempo
Solução simples e de baixo custo	Vida útil limitada devido ao alto estresse elétrico
Fácil de integrar em circuitos de motor	Sensível a temperaturas extremas
Melhora o desempenho de inicialização sob carga	Tamanho físico maior para maior capacitância
Reduz a duração atual de inicialização	Não é adequado para operação contínua
Compatível com alimentação monofásica padrão	O valor da capacitância deve ser estreitamente correspondido
Amplamente disponível em classificações padrão	Os tipos eletrolíticos degradam com o tempo
Suporta projetos de motores compactos	A falha pode impedir a partida do motor
Circuito de controle mínimo necessário	Requer componentes de comutação adicionais

Conclusão

Um capacitor de partida de motor desempenha um papel silencioso, mas importante, ajudando os motores monofásicos a funcionarem conforme o esperado.Ele suporta a partida do motor, permitindo que a rotação comece de maneira suave e confiável.Compreender por que isso é necessário explica os limites da energia monofásica e como esses limites são abordados em projetos práticos.Saber a diferença entre capacitores de partida e de operação ajuda a evitar substituições incorretas.Observando as aplicações do mundo real, você pode ver o quão comuns esses componentes são nos equipamentos do dia a dia.Ao escolher o capacitor certo, você ajuda a manter a operação estável e reduz o estresse no motor.
