Compreendendo os conectores DVI: tudo o que você precisa saber

Um conector DVI é uma interface de vídeo usada para enviar sinais de vídeo de alta qualidade de um computador ou placa gráfica para um dispositivo de exibição.Neste artigo você aprenderá o que é um conector DVI e como ele funciona para transmitir sinais de vídeo digital.Você também explorará os diferentes tipos de conectores DVI, sua configuração de pinos, especificações elétricas e recursos principais.Além disso, você compreenderá suas vantagens, limitações, aplicações comuns e como elas se comparam ao HDMI e ao DisplayPort.

Catálogo

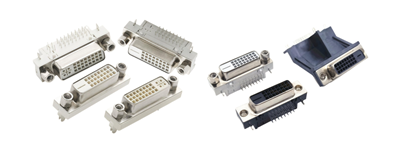

Figura 1. Conectores DVI

O que é um conector DVI?

Um conector DVI (conector Digital Visual Interface) é uma interface de vídeo usada para transmitir sinais de vídeo de alta qualidade de um dispositivo de origem para um dispositivo de exibição.Foi desenvolvido para fornecer uma conexão digital confiável entre computadores, placas gráficas e monitores.O objetivo principal de um conector DVI é fornecer saída de vídeo nítida de dispositivos como computadores desktop, laptops ou GPUs para telas como monitores LCD ou projetores.Comparado com conexões de vídeo analógicas mais antigas, o DVI foi projetado para suportar imagens mais nítidas e transmissão de sinal mais estável para monitores digitais.Devido à sua confiabilidade e qualidade de imagem, o DVI tornou-se uma interface amplamente utilizada em sistemas de computação gráfica e configurações de exibição profissionais.

Configuração de pinos de um conector DVI

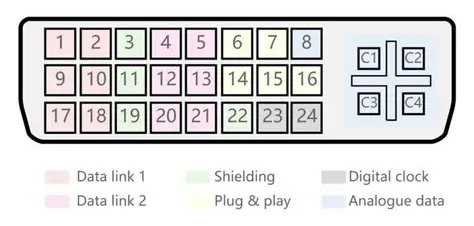

Figura 2. Pinagem do conector DVI

Número do PIN	Nome do pino	Função
1	Dados TMDS2-	Transmite canal de dados de vídeo digital 2 (sinal negativo)
2	Dados TMDS2+	Transmite canal de dados de vídeo digital 2 (sinal positivo)
3	Dados TMDS2 Escudo	Fornece blindagem para o canal 2 para reduzir a interferência do sinal
4	Dados TMDS4-	Dados digitais canal usado em configurações estendidas
5	Dados TMDS4+	Adicional canal de dados digitais
6	Relógio DDC	Sinal de relógio para comunicação de exibição (canal de dados de exibição)
7	Dados DDC	Linha de dados usado para identificação e configuração do monitor
8	Analógico Sincronização vertical	Sincronização sinal para displays analógicos
9	Dados TMDS1-	Vídeo digital canal de dados 1 (sinal negativo)
10	Dados TMDS1+	Vídeo digital canal de dados 1 (sinal positivo)
11	Dados TMDS1 Escudo	Blindagem para canal de dados 1
12	Dados TMDS3-	Adicional canal de dados digitais
13	Dados TMDS3+	Adicional canal de dados digitais
14	Potência +5V	Fornece energia para detecção de exibição e comunicação
15	Terreno	Elétrica referência terrestre
16	Plugue quente Detectar	Detecta quando um dispositivo de exibição está conectado
17	Dados TMDS0-	Vídeo digital canal de dados 0 (sinal negativo)
18	Dados TMDS0+	Vídeo digital canal de dados 0 (sinal positivo)
19	Dados TMDS0 Escudo	Blindagem para canal de dados 0
20	Dados TMDS5-	Dados extras canal usado na transmissão expandida
21	Dados TMDS5+	Adicional transmissão de dados digitais
22	Relógio TMDS Escudo	Blindagem para o sinal do relógio
23	Relógio TMDS +	Positivo sinal de clock usado para sincronização de dados
24	Relógio TMDS-	Negativo sinal de clock usado para sincronização
C1	Analógico Vermelho	Carrega o sinal de vídeo analógico vermelho para monitores compatíveis com VGA
C2	Analógico Verde	Carrega o sinal de vídeo analógico verde para monitores compatíveis com VGA
C3	Analógico Azul	Carrega o sinal de vídeo analógico azul para monitores compatíveis com VGA
C4	Analógico Sincronização horizontal	Fornece sincronização horizontal para sinais de vídeo analógicos

Como funciona um conector DVI?

Um conector DVI funciona transmitindo sinais de vídeo digital de uma fonte gráfica para um dispositivo de exibição usando um método de sinalização de alta velocidade.Dentro da interface, os dados de vídeo produzidos pelo processador gráfico são convertidos em um formato digital adequado para transmissão.Esses dados são codificados usando Transition Minimized Differential Signaling (TMDS), uma tecnologia projetada para reduzir a interferência de sinal e manter a transferência de dados estável.Os sinais digitais codificados viajam através de pares diferenciais dedicados que transportam as informações de vídeo através do cabo.Ao mesmo tempo, um sinal de relógio mantém os dados transmitidos sincronizados entre o dispositivo de origem e o display.Quando o sinal chega ao monitor, o controlador de exibição decodifica os dados TMDS recebidos e reconstrói a imagem de vídeo.Este processo permite que o monitor exiba com precisão a saída gráfica gerada pelo computador.

Tipos de conectores DVI

DVI-D (somente digital)

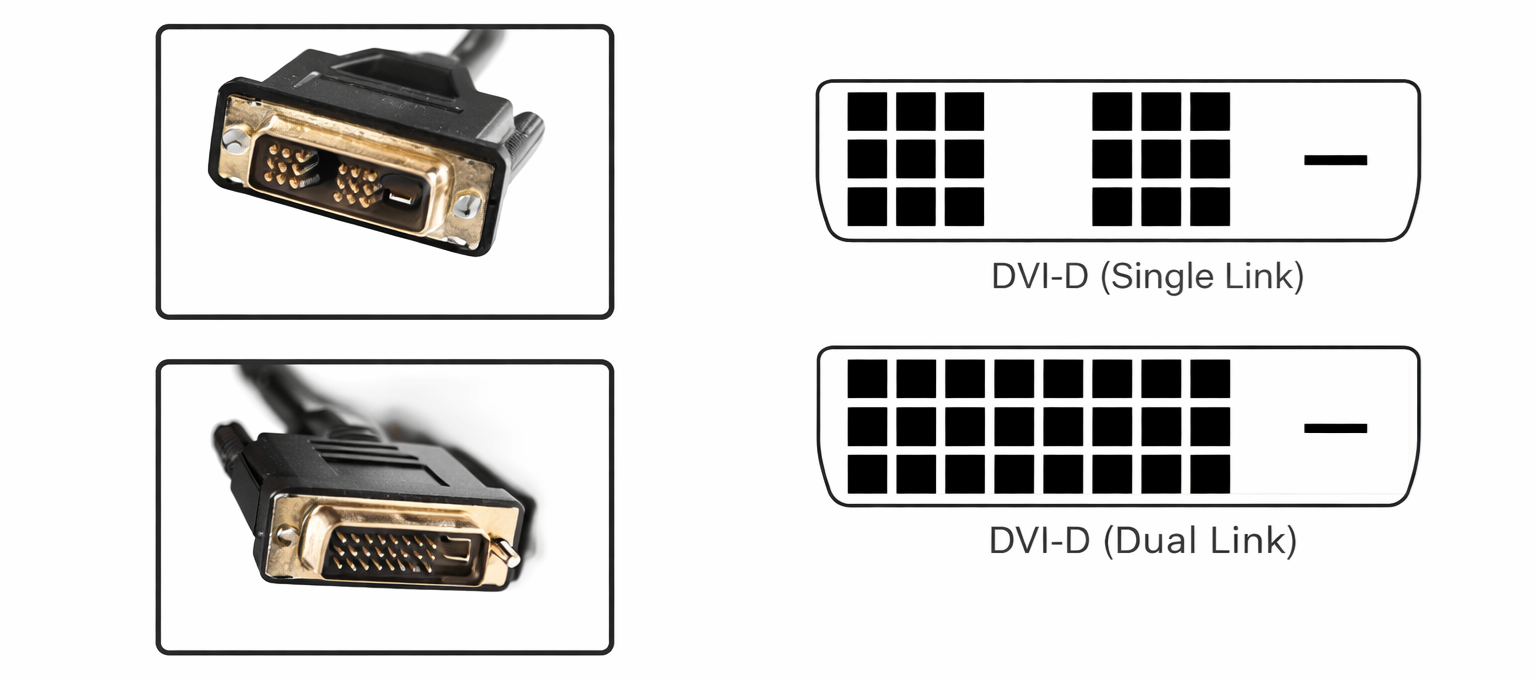

Figura 3. Conector DVI-D e porta DVI-D

Um conector DVI-D é um tipo de interface visual digital projetada para transmitir apenas sinais de vídeo digital entre dispositivos.É comumente usado para conectar placas gráficas modernas a monitores LCD e outros painéis de exibição digital.Como a interface transporta informações puramente digitais, o sinal mantém alta clareza de imagem e evita a conversão de sinal exigida pelas conexões analógicas.Este tipo de conector é amplamente utilizado em sistemas de computador onde a tecnologia de exibição digital é padrão.Muitos monitores de desktop e GPUs suportam DVI-D porque fornece saída de vídeo estável e de alta qualidade.O design do conector inclui pinos dedicados especificamente à transmissão de vídeo digital, o que ajuda a garantir uma reprodução precisa da imagem.Em configurações típicas, um cabo DVI-D conecta a saída da placa gráfica diretamente à entrada do monitor para fornecer sinais de vídeo digital nítidos.

DVI-I (digital e analógico integrado)

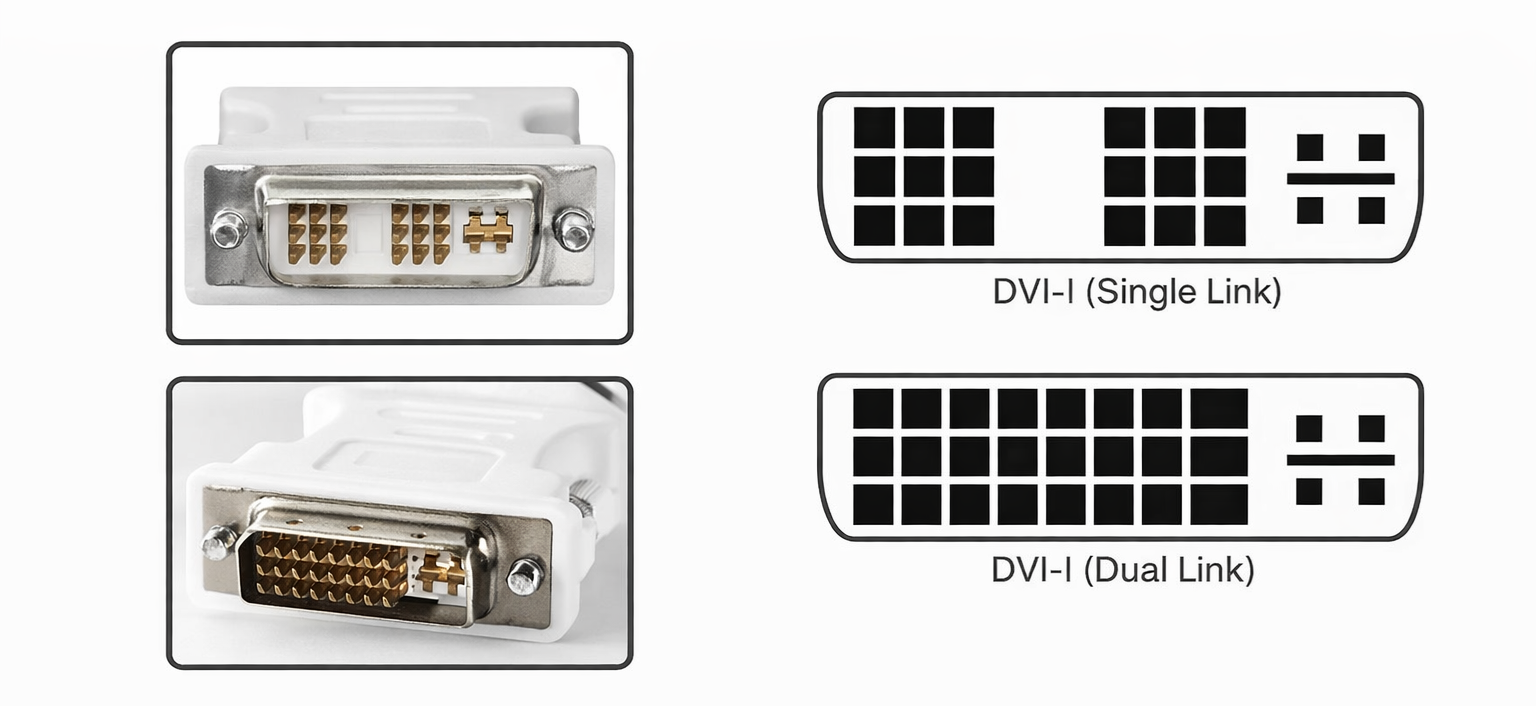

Figura 4. Conector DVI-I e porta DVI-I

Um conector DVI-I é uma versão integrada da Interface Visual Digital que suporta sinais de vídeo digitais e analógicos.Esse design permite que um único conector funcione com monitores digitais e também com monitores analógicos mais antigos.Como transporta ambos os tipos de sinal, a interface pode ser conectada diretamente a um monitor DVI ou a um monitor VGA usando um adaptador compatível.Essa flexibilidade tornou o DVI-I popular durante o período de transição das tecnologias de exibição analógica para digital.Muitas placas gráficas incluíam portas DVI-I para manter a compatibilidade com diferentes tipos de monitores.A estrutura do conector inclui contatos adicionais que permitem a transmissão de sinais de vídeo analógicos juntamente com sinais digitais.Como resultado, o DVI-I oferece uma opção versátil de conexão de vídeo para uma ampla variedade de dispositivos de exibição.

DVI-A (somente analógico)

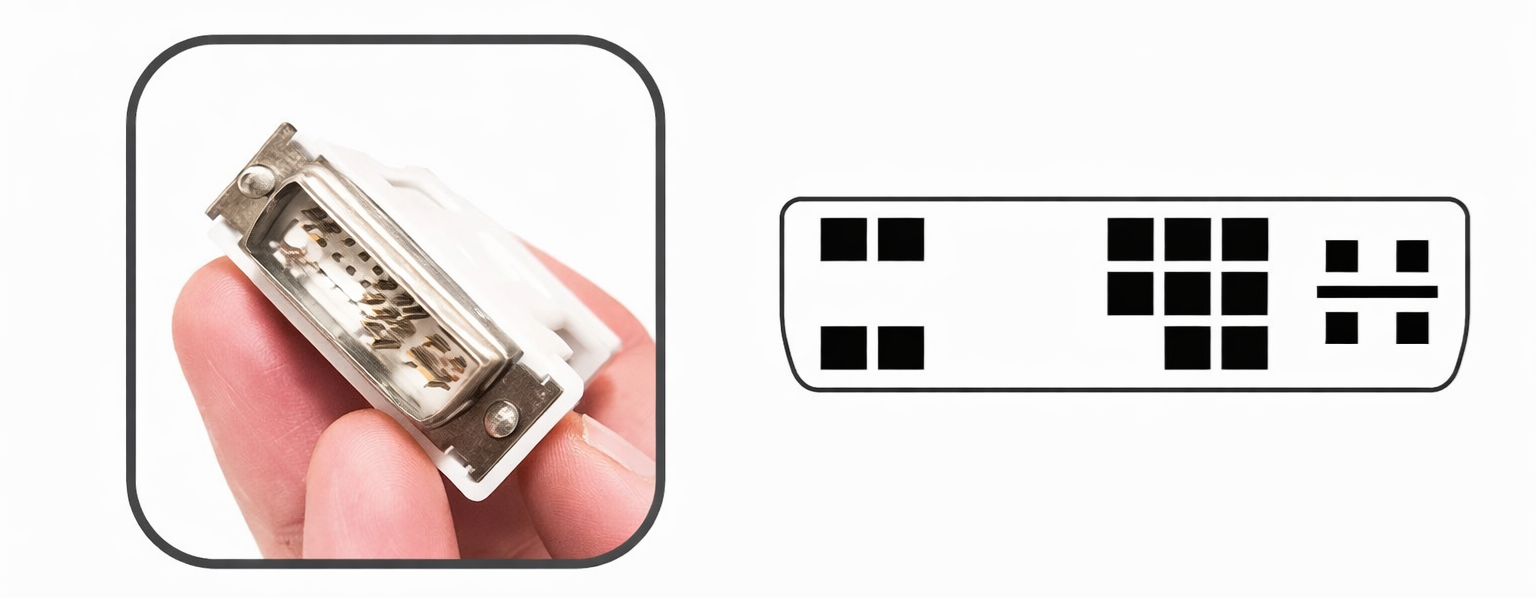

Figura 5. Conector DVI-A e porta DVI-A

Um conector DVI-A é uma interface visual digital projetada para transmitir apenas sinais de vídeo analógicos.Ele foi criado principalmente para fornecer compatibilidade com sistemas de exibição tradicionais baseados em VGA.Este tipo de conector permite que a saída de vídeo analógica de uma fonte gráfica seja enviada para monitores que utilizam tecnologia de exibição analógica.Por usar sinalização analógica, a interface funciona de maneira semelhante às conexões de vídeo VGA mais antigas.Os conectores DVI-A eram frequentemente usados ​​com cabos adaptadores para conectar computadores a monitores VGA.O design inclui contatos dedicados ao transporte de sinais analógicos de vídeo vermelho, verde e azul junto com sinais de sincronização.Embora suportasse compatibilidade com monitores legados, o DVI-A tornou-se menos comum à medida que os monitores digitais substituíram a tecnologia de tela analógica.

DVI de link único vs link duplo

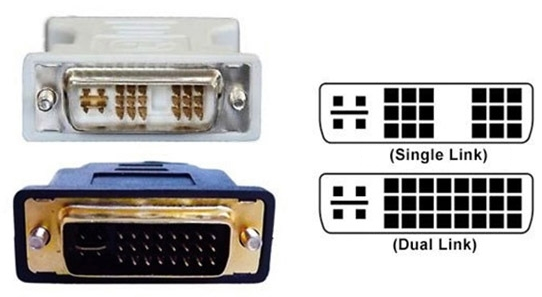

Figura 6. DVI de link único e link duplo

Recursos	Link Único DVI	Link duplo DVI
Número de Links TMDS	1 link TMDS	2 links TMDS
Máximo Largura de banda	Inferior largura de banda	Superior largura de banda
Máximo Suporte à resolução	Até cerca 1920×1200	Até cerca 2560×1600
Canais de dados	3 dados TMDS canais	6 dados TMDS canais
Relógio Frequência	Padrão taxa de clock	Relógio mais alto capacidade
Pixel Transmissão	Padrão taxa de pixels	Pixel mais alto rendimento
Detalhe da imagem Suporte	Adequado para monitores HD padrão	Suporta monitores de alta resolução
Tipo de exibição Compatibilidade	Comum para monitores típicos	Usado para monitores de alta resolução
Placa gráfica Requisito	Funciona com saídas básicas de GPU	Requer GPUs suportando link duplo
Cabo Complexidade	Menos sinal fios	Mais sinal fios
Dados Taxa de transferência	Dados moderados transferir	Aumentou capacidade de transferência de dados
Alta resolução Jogos	Limitado capacidade	Mais adequado para jogos de alta resolução
Monitor grande Suporte	Padrão tamanhos de tela	Maior monitores profissionais
Sinal Capacidade	Solteiro fluxo de dados digitais	Dois paralelos fluxos de dados digitais
Uso típico	Escritório monitores e exibições diárias	Alta resolução monitores e displays gráficos profissionais

Especificações elétricas dos conectores DVI

Parâmetro	Especificações
Dados Máximos Largura de banda	3,96Gb/s (link único), 7,92 Gbps (link duplo)
Pixel Máximo Relógio	165 MHz (link único), 330 MHz (link duplo)
Resolução Máxima (60Hz)	1920 × 1200 (link único), 2560 × 1600 (link duplo)
Profundidade de cor Suporte	RGB de 24 bits cor (8 bits por canal)
Dados TMDS Canais	3 canais (link único), 6 canais (link duplo)
Relógio TMDS Canal	1 par de relógio diferencial
Diferencial Tensão do sinal	~0,4 V pico a pico
Fornecimento Tensão	+5 V CC para detecção de exibição e comunicação EDID
Máximo Atual (Pino 14)	Até 50 mA
Recomendado Comprimento do cabo	Até 5 m para cabos DVI passivos padrão
Impedância	100Ω impedância diferencial para pares TMDS
Pino do conector Contar	Até 24 pinos digitais mais 5 pinos analógicos (dependendo do conector)
Plugue quente Detectar tensão	Lógica de 5 V sinal do dispositivo de exibição
Exibição Protocolo de comunicação	DDC2B usando Interface I²C
Sinal Método de codificação	DTM (Sinalização diferencial minimizada de transição)

Vantagens e limitações dos conectores DVI

Vantagens dos conectores DVI

• Fornece sinais de vídeo digital nítidos sem distorção do sinal analógico.

• Suporta alta qualidade de imagem para monitores e monitores de computador.

• Mantém transmissão de vídeo estável em comprimentos de cabo padrão.

• Compatível com monitores VGA mais antigos através de adaptadores.

• Amplamente suportado por computadores desktop e placas gráficas.

• Adequado para monitores LCD e sistemas de exibição profissionais.

• Reduz a interferência de sinal através da tecnologia de sinalização diferencial.

• Permite conexão confiável entre dispositivos de origem e de exibição.

Limitações dos conectores DVI

• Não suporta transmissão de áudio.

• Utiliza um tamanho de conector grande em comparação com interfaces mais recentes.

• Suporte limitado para resoluções e taxas de atualização muito altas.

• Requer cabos separados para saída de áudio.

• Geralmente não é incluído em laptops e dispositivos modernos.

• Os conectores de cabos podem ser volumosos e menos convenientes para sistemas compactos.

• Menos adequado para configurações avançadas de vários monitores.

• Gradualmente substituído por interfaces de exibição mais recentes em sistemas modernos.

DVI x HDMI x DisplayPort

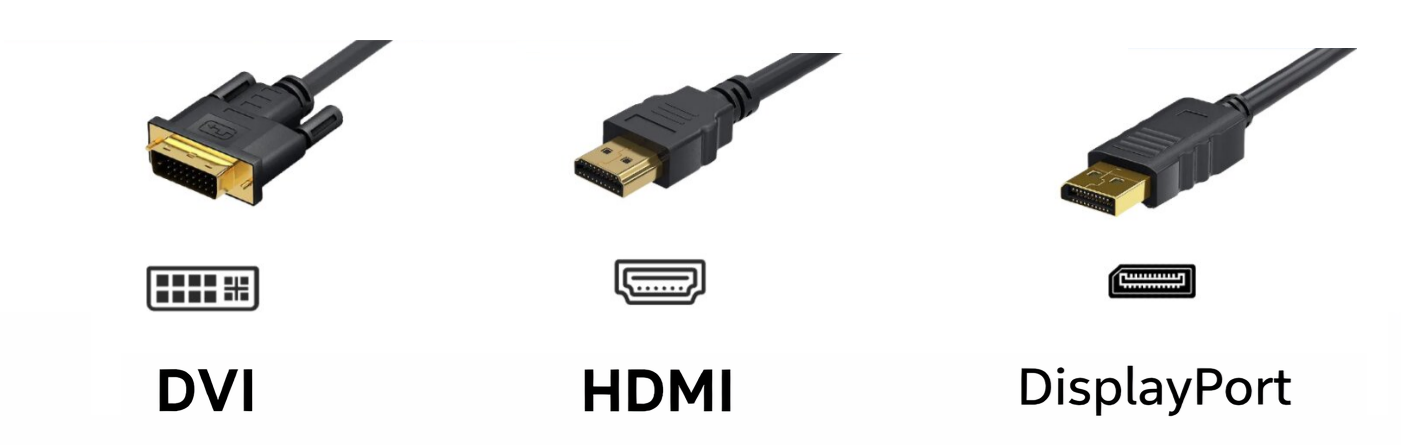

Figura 7. Comparação do conector de vídeo

Recursos	DVI	HDMI	Porta de exibição
Primário Tipo de sinal	Vídeo digital (com analógico opcional)	Áudio digital e vídeo	Áudio digital e vídeo
Suporte de áudio	Sem áudio suporte	Integrado suporte de áudio	Integrado suporte de áudio
Máximo Largura de banda	Até ~7,92 Gbps	Até ~48 Gbps (HDMI 2.1)	Até ~80 Gbps (DP2.1)
Máximo Resolução	Até 2560×1600	Até 10 mil resolução	Até 16K resolução
Conector Tamanho	Grande conector	Médio porte conector	Compacto conector
Uso típico	Computador monitores	televisões e dispositivos multimídia	Computadores e monitores de última geração
Multi-display Suporte	Limitado	Limitado	Suporta vários monitores (MST)
Bloqueio de cabo Mecanismo	Bloqueio de parafuso conectores	Ajuste por fricção conector	Trava de trava mecanismo
Qualidade de vídeo	Alta qualidade vídeo digital	Alta qualidade vídeo digital	Alta qualidade vídeo digital
Canal de áudio Suporte	Não compatível	Múltiplo canais de áudio	Múltiplo canais de áudio
Jogos Suporte	Exibição básica suporte	Amplamente utilizado para consoles	Preferido para jogos de alta atualização
Adaptador Disponibilidade	Muitos adaptadores disponível	Amplamente adaptadores suportados	Adaptadores disponível
Plugue quente Detecção	Suportado	Suportado	Suportado
Dispositivo moderno Suporte	Diminuindo	Muito comum	Aumentando em computadores modernos

Aplicações de conectores DVI

1. Telas de computador desktop

Os conectores DVI são comumente usados ​​para conectar computadores desktop a monitores externos.Muitas placas gráficas incluem portas DVI para fornecer saída de vídeo digital de alta qualidade.Esta conexão garante uma exibição de imagem nítida para as tarefas diárias de computação.É frequentemente usado em computadores de escritório e sistemas de estação de trabalho.

2. Monitores LCD de computador

Muitos monitores LCD foram projetados com portas de entrada DVI para receber sinais de vídeo digital de computadores.A interface ajuda a manter textos nítidos e imagens nítidas em monitores de tela plana.Como o sinal permanece digital, a qualidade da imagem é preservada desde a fonte até a tela.Isso tornou o DVI uma conexão padrão para os primeiros monitores digitais.

3. Sistemas de projetores

Os conectores DVI são frequentemente usados em configurações de projetores para apresentações e conferências.Os computadores podem ser conectados a projetores por meio de cabos DVI para exibir slides, vídeos ou gráficos.A interface garante uma transmissão de sinal estável durante as apresentações.Isso o torna adequado para salas de aula, escritórios e salas de reuniões.

4. Equipamento de exibição industrial

Muitas máquinas industriais e sistemas de controle usam conectores DVI para interfaces de exibição.Esses sistemas exigem saída de vídeo confiável para aplicações de monitoramento e controle.DVI fornece conexões estáveis ​​entre computadores incorporados e painéis de exibição industriais.Essa confiabilidade é importante em ambientes de fabricação e automação.

5. Estações de trabalho gráficas profissionais

As estações de trabalho de design gráfico e engenharia geralmente usavam DVI para conectar monitores de alta qualidade.Esses sistemas exigem saída de vídeo estável para trabalhos de imagens detalhadas e aplicações técnicas.O DVI ajudou a fornecer resultados visuais precisos para tarefas de design, modelagem e edição.Tornou-se comum em ambientes gráficos profissionais.

6. Equipamento de vídeo legado

Sistemas de computador e hardware de exibição mais antigos ainda dependem de conectores DVI para conexões de vídeo.Muitos dispositivos legados incluem portas DVI porque eram amplamente suportados durante as gerações anteriores de hardware.Esses sistemas permanecem em operação em laboratórios, escritórios e instalações industriais.Como resultado, o DVI continua a ser usado em ambientes focados em compatibilidade.

Como escolher o conector DVI correto?

Etapa 1: Identifique a porta DVI no seu dispositivo

Comece verificando a porta DVI do seu computador, placa gráfica ou monitor.Observe atentamente o formato do conector e a disposição dos pinos para determinar o tipo exato.Diferentes portas DVI suportam diferentes tipos de sinal e opções de compatibilidade.Identificar a porta correta garante que você selecione o cabo ou adaptador adequado.Esta etapa ajuda a evitar erros de conexão durante a instalação.

Etapa 2: Determine o tipo de sinal necessário

A seguir, determine se o seu monitor requer sinais de vídeo digitais ou analógicos.Alguns sistemas utilizam monitores puramente digitais, enquanto outros podem suportar conexões analógicas através de adaptadores.Conhecer os requisitos do sinal ajuda você a escolher o cabo DVI correto.Esta etapa garante que o sinal de vídeo possa ser transmitido corretamente entre os dispositivos.Também evita problemas de compatibilidade com determinados monitores.

Etapa 3: Escolha entre cabo de link único ou link duplo

Verifique a resolução da tela e os requisitos de saída gráfica antes de selecionar um cabo.Telas de resolução mais alta podem exigir um cabo dual-link para largura de banda suficiente.Monitores padrão normalmente funcionam bem com cabos de link único.A escolha do tipo de cabo correto garante uma transmissão de vídeo estável.Também evita problemas de exibição, como tremulação da tela ou resolução limitada.

Etapa 4: Verifique os requisitos de comprimento do cabo

O comprimento do cabo pode afetar a estabilidade do sinal e a qualidade da imagem.Cabos mais curtos geralmente fornecem transmissão de sinal mais confiável entre dispositivos.Se for necessário um cabo mais longo, certifique-se de que ele atenda aos padrões de qualidade para conexões DVI.Esta etapa ajuda a manter sinais de vídeo estáveis ​​através do cabo.Também reduz o risco de degradação do sinal.

Etapa 5: verifique a compatibilidade do dispositivo

Antes de comprar um cabo ou adaptador, confirme se o dispositivo de origem e o dispositivo de exibição suportam a conexão selecionada.Alguns dispositivos podem exigir adaptadores ou tipos de cabos específicos para compatibilidade.A verificação da compatibilidade evita compras desnecessárias de hardware.Também garante que a conexão funcionará corretamente depois de instalada.

Etapa 6: Selecione cabos e conectores de alta qualidade

Escolha cabos bem blindados e construídos com conectores duráveis.Cabos de alta qualidade ajudam a manter a transmissão de sinal estável e reduzem a interferência.Uma boa construção do cabo também melhora a confiabilidade a longo prazo.Investir em cabos de qualidade garante melhor desempenho no uso diário.Esta etapa ajuda a proteger o sistema geral de conexão do monitor.

Conclusão

Os conectores DVI fornecem uma maneira confiável de transmitir sinais de vídeo entre computadores e dispositivos de exibição.Eles suportam diferentes tipos de conectores e configurações de link que permitem conexões de display digital e analógico.Embora as interfaces mais recentes, como HDMI e DisplayPort, ofereçam maior desempenho e recursos adicionais, o DVI ainda é usado em muitos sistemas de computador e equipamentos mais antigos.Compreender os tipos, recursos e requisitos de cabo ajuda a garantir uma conexão de vídeo estável e clara.
