PCB vs PCBA: Qual é a diferença e por que é importante na eletrônica

Um PCB e um PCBA são os blocos de construção básicos de quase todos os dispositivos eletrônicos que você usa hoje.Neste artigo, você aprenderá o que são um PCB e um PCBA, como são diferentes e como funcionam juntos para formar circuitos eletrônicos.Ele explica os principais tipos de PCB, métodos comuns de montagem de PCBA e os principais materiais e componentes envolvidos.Isso ajuda você a entender claramente como as placas eletrônicas são projetadas, construídas e montadas.

Catálogo

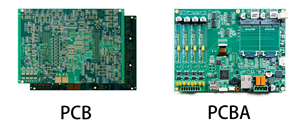

Figura 1. PCB vs PCBA

O que é uma PCB (placa de circuito impresso)?

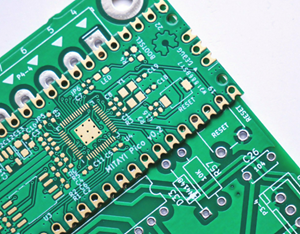

Figura 2. PCB (placa de circuito impresso)

Uma PCB (placa de circuito impresso) é uma placa plana usada para segurar e conectar peças eletrônicas de forma organizada.É feito de um material isolante, geralmente fibra de vidro, com finas linhas de cobre que atuam como condutores elétricos.Esses caminhos de cobre guiam a eletricidade entre diferentes pontos de conexão na placa, mantendo os circuitos organizados e confiáveis.Um PCB não funciona sozinho porque ainda não possui componentes conectados.Seu principal objetivo é fornecer uma base sólida e rotas elétricas claras para que os dispositivos eletrônicos possam ser construídos com precisão e consistência.

O que é PCBA (conjunto de placa de circuito impresso)?

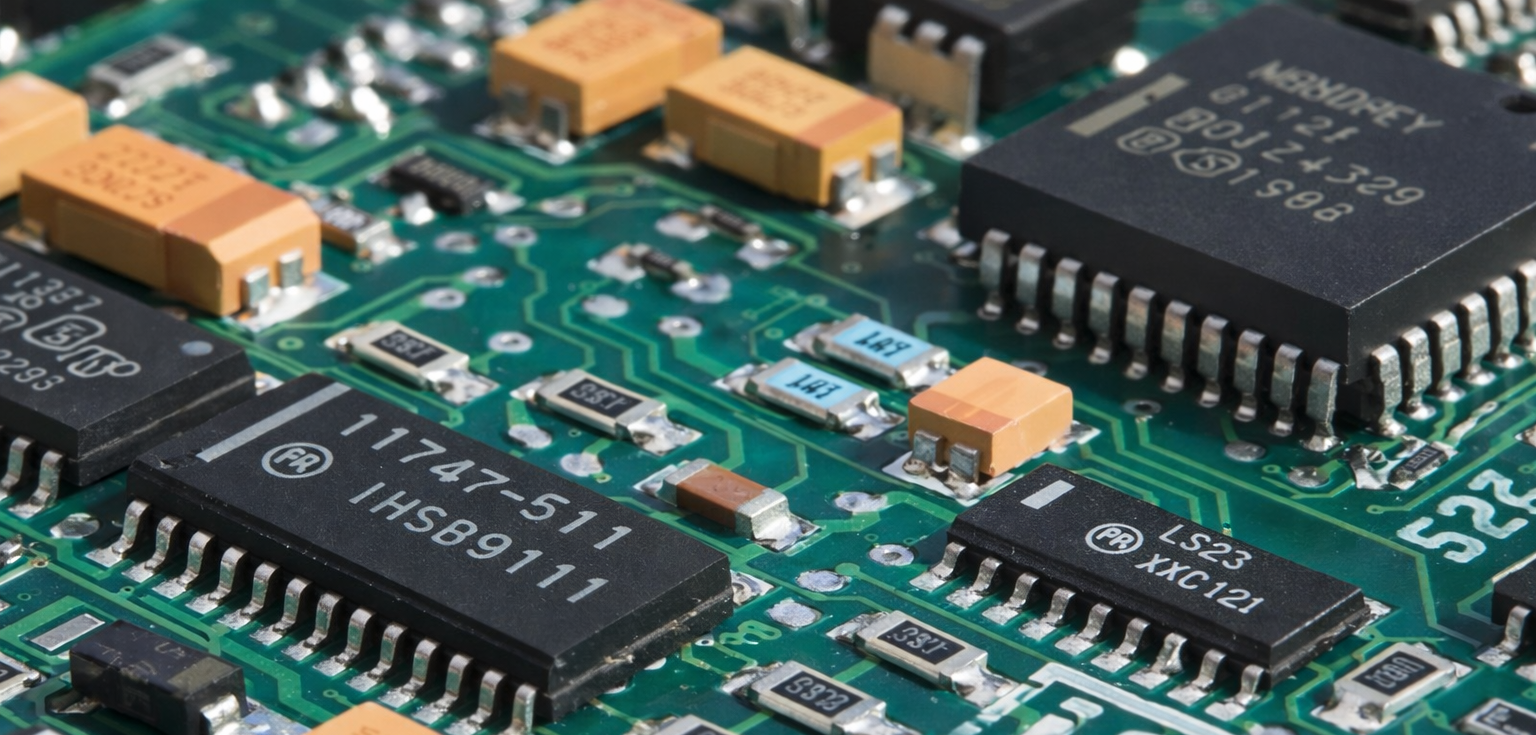

Figura 3. PCBA (conjunto de placa de circuito impresso)

PCBA (Printed Circuit Board Assembly) é uma placa de circuito que já possui componentes eletrônicos conectados a ela.Esses componentes são soldados na placa, transformando-a em um circuito eletrônico funcional.Ao contrário de um PCB, que é apenas uma placa vazia com caminhos de cobre, um PCBA pode executar funções reais, como controlar sinais ou gerenciar energia.A presença de chips, resistores e capacitores mostra que a placa está totalmente montada e pronta para operar.Isso torna o PCBA a forma utilizável encontrada em dispositivos eletrônicos.

Tipos de placas de circuito impresso (PCBs)

As placas de circuito impresso vêm em diferentes tipos com base em quantas camadas de cobre possuem e quão flexível ou rígida é sua estrutura, e as seções a seguir descrevem os tipos de PCB mais comuns usados em projetos eletrônicos.

PCB unilateral

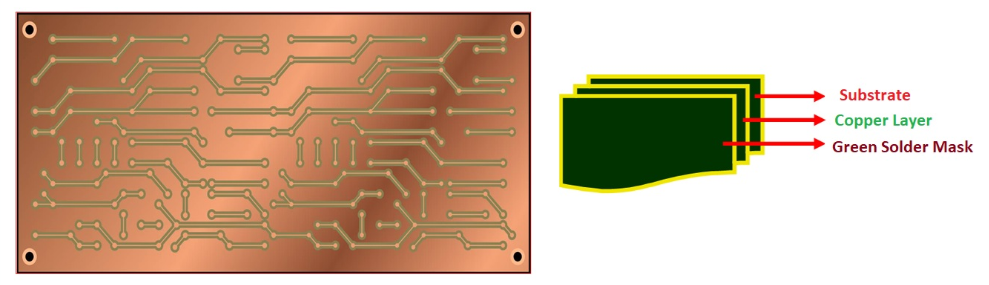

Figura 4. PCB unilateral

Uma PCB de um lado é uma placa de circuito impresso que possui traços de cobre em apenas um lado da placa.A figura mostra um layout simples onde todos os caminhos de cobre são colocados em uma superfície, tornando o projeto fácil de entender e fabricar.Como os componentes são montados apenas em um lado, esse tipo de PCB é de baixo custo e fácil de montar.Em comparação com outros tipos de PCB, os PCBs de um lado suportam menos componentes e circuitos mais simples.Eles são comumente usados em eletrônica básica, como placas de LED, fontes de alimentação e circuitos de controle simples.

PCB de dupla face

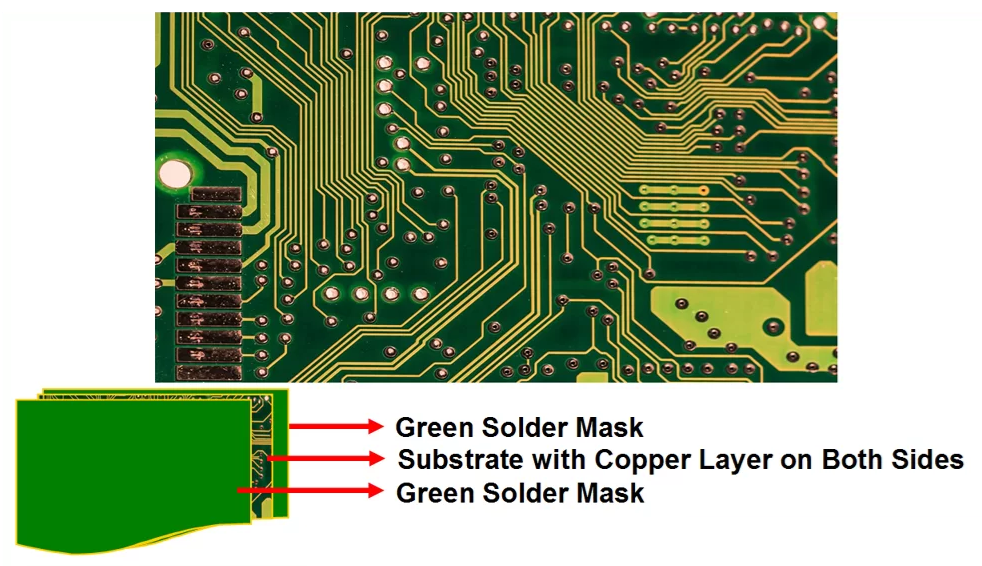

Figura 5. PCB de dupla face

Uma PCB de dupla face possui camadas de cobre nas partes superior e inferior da placa.Como pode ser visto na figura, traços de cobre aparecem em ambas as superfícies e são conectados por meio de pequenos orifícios chamados vias.Este design permite mais componentes e roteamento mais denso do que uma PCB de um lado.Em comparação com placas de um lado, os PCBs de dois lados suportam circuitos mais complexos, mantendo um tamanho compacto.Eles são amplamente utilizados em eletrônica industrial, sistemas de energia e dispositivos de consumo.

PCB multicamadas

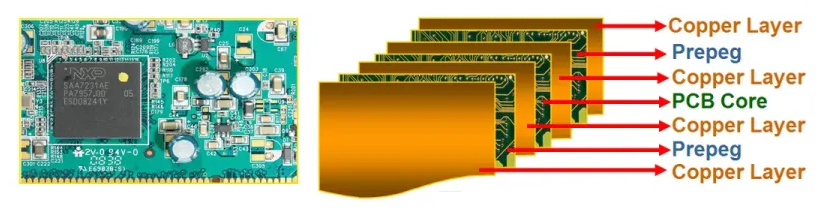

Figura 6. PCB multicamadas

Um PCB multicamadas é feito empilhando três ou mais camadas de cobre com material isolante entre elas.A figura ilustra claramente múltiplas camadas de cobre unidas, mostrando como os sinais podem viajar dentro da placa, e não apenas na superfície.Esta estrutura em camadas permite alta densidade de circuito e melhor controle de sinal.Em comparação com PCBs de face única e dupla face, os PCBs multicamadas suportam designs eletrônicos avançados e de alta velocidade.Eles são comumente encontrados em computadores, equipamentos de rede e sistemas eletrônicos complexos.

PCB rígida

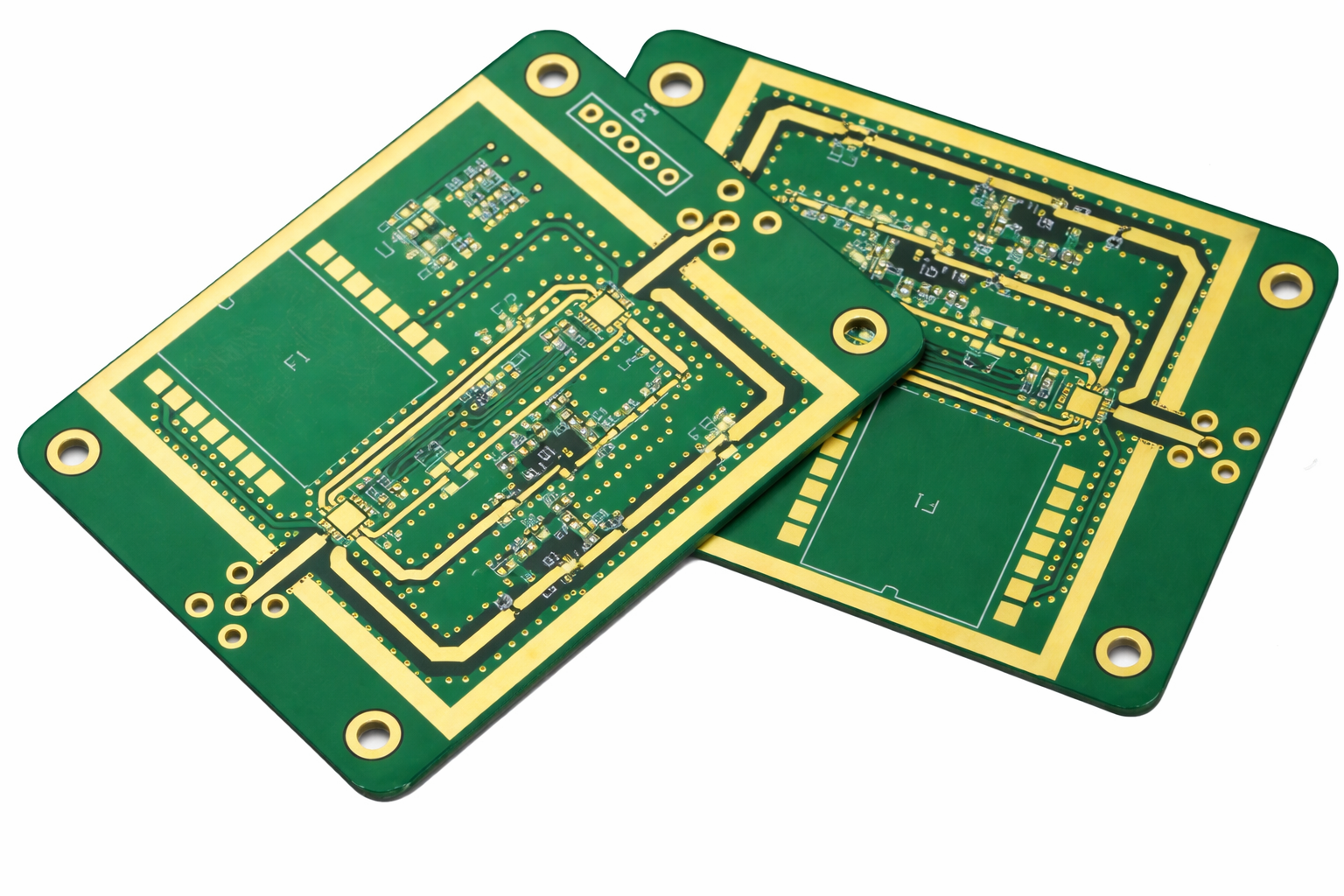

Figura 7. PCB rígida

Uma PCB rígida é uma placa de circuito impresso construída sobre uma base sólida e não flexível que mantém sua forma durante a instalação e uso.A figura mostra um substrato rígido de fibra de vidro com traços fixos de cobre e almofadas definidas para componentes montados em superfície, ilustrando claramente como o circuito permanece estável sem dobrar.Esta estrutura firme garante conexões elétricas confiáveis ​​e posicionamento preciso dos componentes.Em comparação com PCBs flexíveis, as placas rígidas não podem dobrar, mas oferecem maior resistência mecânica.Eles são amplamente utilizados em eletrônicos de consumo, equipamentos industriais e hardware de computador.

PCB flexível

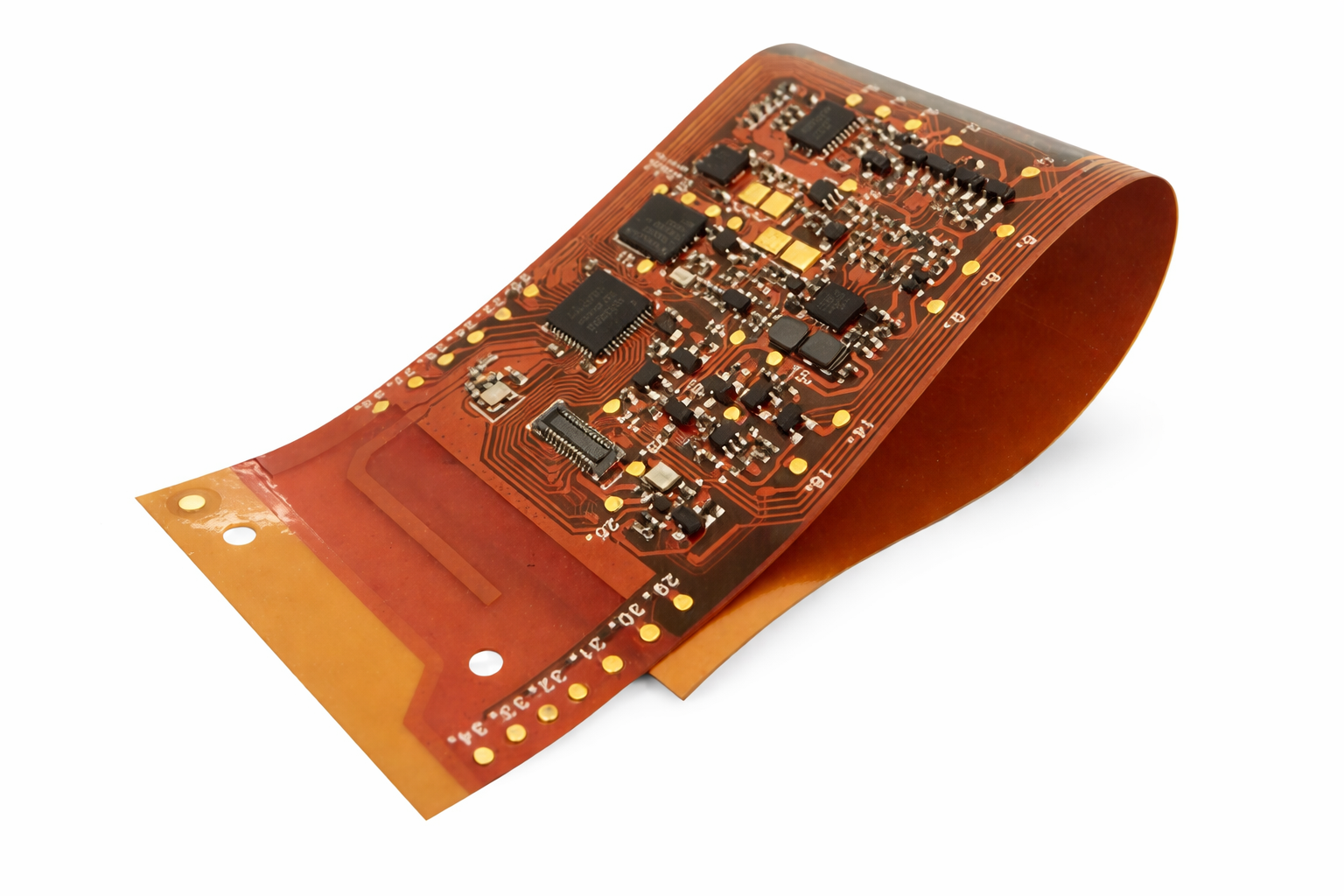

Figura 8. PCB flexível

Uma PCB flexível é uma placa de circuito impresso feita de materiais finos e dobráveis que permitem flexionar ou dobrar sem danificar.A figura mostra a placa dobrando-se suavemente enquanto os traços de cobre permanecem intactos, demonstrando como as conexões elétricas são mantidas durante o movimento.Essa flexibilidade facilita o encaixe do circuito em espaços apertados ou curvos.Em comparação com PCBs rígidos, os PCBs flexíveis reduzem as necessidades de espaço, peso e conectores.Eles são comumente usados ​​em câmeras, dispositivos vestíveis e eletrônicos compactos.

PCB rígido-flexível

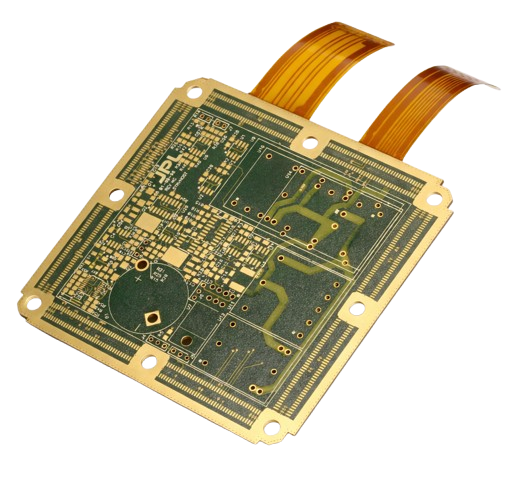

Figura 9. PCB Rígido-Flex

Uma PCB rígida-flexível combina seções de placa rígidas com conexões flexíveis em uma única placa de circuito impresso.A figura mostra áreas sólidas contendo componentes ligados por seções flexíveis que permitem dobrar sem quebrar os traços de cobre.Este design oferece estabilidade e flexibilidade em uma estrutura.Em comparação apenas com PCBs rígidos ou flexíveis, os PCBs rígidos e flexíveis economizam espaço e melhoram a confiabilidade, reduzindo os conectores.Eles são comumente usados ​​em sistemas aeroespaciais, dispositivos médicos e eletrônicos de consumo avançados.

Tipos de tecnologias de montagem PCBA

Os conjuntos de placas de circuito impresso são construídos usando diferentes tecnologias de montagem, dependendo do tamanho do componente, dos requisitos de resistência e das necessidades de produção, e as seções a seguir descrevem os métodos PCBA mais amplamente usados na fabricação de eletrônicos modernos.

Tecnologia de montagem em superfície (SMT)

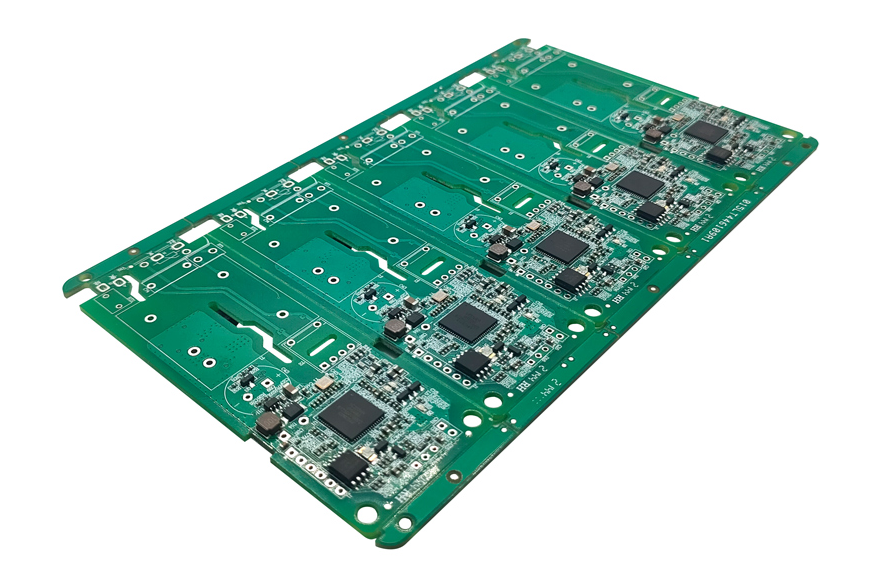

Figura 10. Tecnologia de montagem em superfície (SMT)

A Tecnologia de Montagem em Superfície (SMT) é um método PCBA em que os componentes eletrônicos são colocados diretamente em almofadas planas na superfície de um PCB.Na figura, pequenos componentes são montados ordenadamente na placa, sem passar por furos, mostrando o quão compacto e denso o layout pode ser.Este posicionamento de superfície permite que mais componentes caibam em um espaço menor.Comparado à montagem através do furo, o SMT suporta produção automatizada mais rápida e designs de placas mais leves.Devido a essas vantagens, o SMT é a tecnologia PCBA mais usada atualmente.

Tecnologia de furo passante (THT)

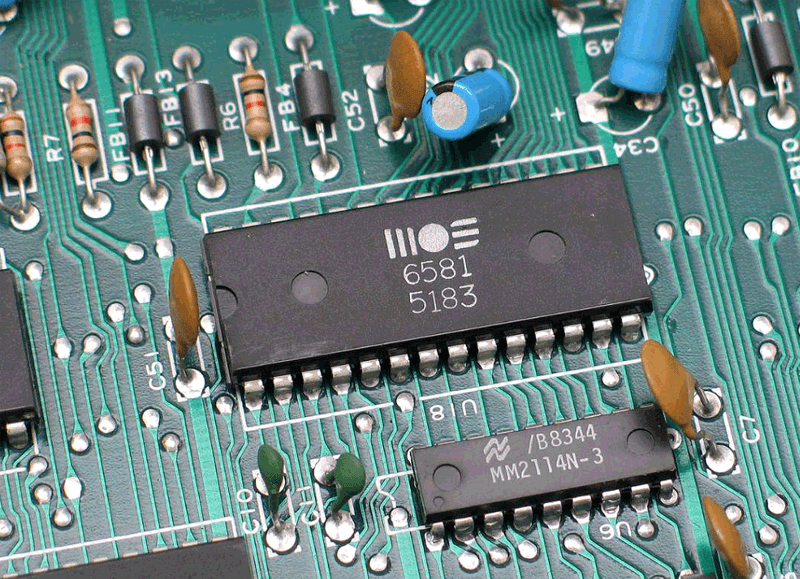

Figura 11. Tecnologia Through-Hole (THT)

A tecnologia Through-Hole (THT) é um método PCBA em que os terminais dos componentes são inseridos em orifícios perfurados no PCB e soldados no lado oposto.A figura mostra componentes com longos fios de metal passando pela placa, criando fortes conexões físicas.Este método proporciona excelente resistência mecânica, especialmente para peças maiores ou mais pesadas.Comparado ao SMT, o THT utiliza mais espaço e etapas manuais.Muitas vezes é escolhido para componentes de potência, conectores e peças expostas a tensões.

Tecnologia de montagem mista

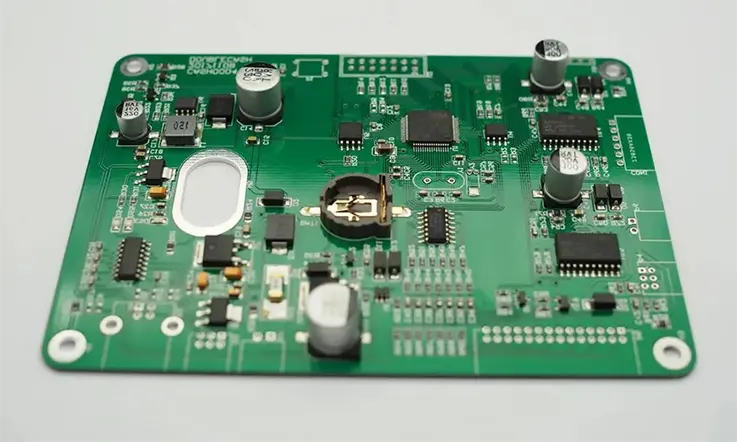

Figura 12. Tecnologia de montagem mista

A tecnologia de montagem mista combina montagem em superfície e componentes passantes no mesmo PCBA.A figura ilustra uma placa onde pequenas peças montadas na superfície compartilham espaço com componentes maiores com furo passante.Esta combinação permite um equilíbrio entre tamanho compacto e resistência mecânica.Comparada ao uso isolado de SMT ou THT, a montagem mista oferece maior flexibilidade de projeto.É comumente usado em produtos eletrônicos complexos que exigem circuitos de alta densidade e conexões duráveis.

Componentes de um PCB e PCBA

Componentes de um PCB

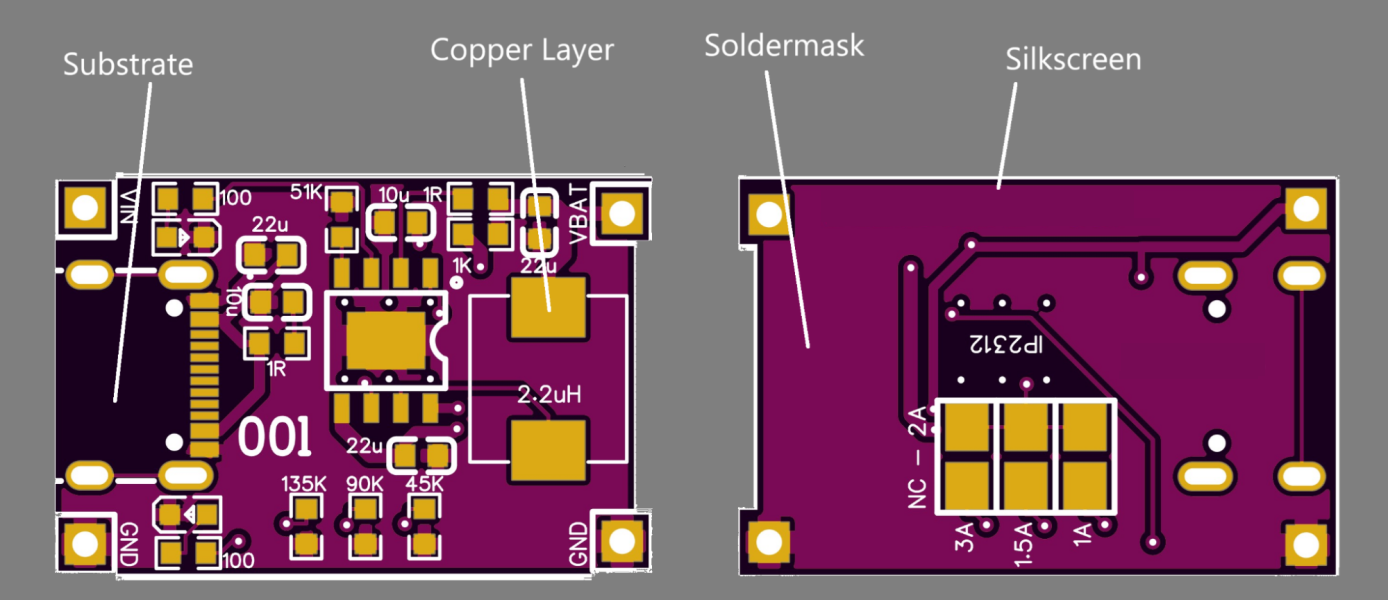

Figura 13. Componentes de uma PCB

Uma placa de circuito impresso (PCB) é construída a partir de múltiplas camadas, cada uma com uma função específica para garantir desempenho elétrico, resistência mecânica e montagem confiável.Os principais componentes do PCB mostrados na figura são explicados abaixo.

•Substrato (Material Base)

O substrato é a base do PCB, normalmente feito de fibra de vidro FR-4.Ele fornece suporte mecânico e isolamento entre camadas condutoras, ajudando a PCB a manter resistência, durabilidade e estabilidade elétrica.

•Camada de Cobre

A camada de cobre forma os caminhos condutores que transportam sinais elétricos e energia através do PCB.Esses traços de cobre são gravados com precisão para conectar componentes eletrônicos de acordo com o projeto do circuito, garantindo fluxo de sinal preciso e baixa resistência.

•Máscara de solda

A máscara de solda é uma camada protetora aplicada sobre a camada de cobre, geralmente verde, vermelha ou roxa.Ele evita curtos-circuitos, protege vestígios de cobre contra oxidação e garante que a solda flua apenas para as almofadas pretendidas durante a montagem.

•Serigrafia

A camada serigráfica contém texto impresso, símbolos e marcas de referência na superfície do PCB.Ele ajuda a identificar componentes, números de pinos e orientação, facilitando a montagem, a inspeção e a solução de problemas.

Componentes de um PCBA

Um conjunto de placa de circuito impresso (PCBA) é uma unidade eletrônica completa formada pela montagem e soldagem de peças eletrônicas em um PCB.Além da estrutura da PCB, os seguintes componentes trabalham juntos para criar um circuito totalmente funcional.

•PCB (placa de circuito impresso)

A PCB atua como plataforma base que fornece suporte mecânico e caminhos elétricos para todos os componentes.Ele contém traços, almofadas e camadas de cobre que permitem roteamento de sinal e distribuição de energia adequados.

•Componentes Eletrônicos

Componentes eletrônicos como resistores, capacitores, circuitos integrados (ICs), diodos, transistores, conectores e módulos são montados na PCB.Essas peças executam funções específicas como processamento de sinal, regulação de energia, comutação e conectividade.

•Solda

A solda é usada para criar fortes conexões elétricas e mecânicas entre os terminais dos componentes e as placas de PCB.Ele garante um fluxo de corrente confiável enquanto fixa os componentes com segurança durante a operação de longo prazo.

•Adesivos

Às vezes, os adesivos são aplicados para proteger componentes grandes ou pesados, especialmente em ambientes sujeitos a vibrações ou de alto estresse.Eles melhoram a estabilidade mecânica e ajudam a prevenir o movimento dos componentes ou danos nas juntas de solda.

Diferenças no processo de fabricação de PCB e PCBA

Processo de fabricação de PCB (placa nua)

A fabricação de PCB é o processo de fabricação da placa de circuito impresso vazia antes de qualquer peça ser adicionada.

1. Projete o layout da PCB usando o software ECAD.

2. Transfira o desenho para um material de placa revestido de cobre.

3. Grave o cobre para remover áreas indesejadas e formar os traços do circuito.

4. Faça furos para vias e peças de passagem.

5. Coloque uma placa nos orifícios para que a eletricidade possa passar pelas camadas.

6. Aplique máscara de solda para proteger vestígios e evitar curtos-circuitos.

7. Imprima a serigrafia para adicionar etiquetas e marcações de componentes.

8. Adicione um acabamento de superfície como HASL, ENIG ou OSP para proteger as placas de cobre.

9. Teste eletricamente a continuidade e o isolamento.

10. Direcione as placas do painel de produção para PCBs individuais.

Processo de fabricação de PCBA (placa montada)

A fabricação de PCBA transforma o PCB em um circuito funcional adicionando e soldando componentes.

1. Aplique pasta de solda nas almofadas SMT (para peças de montagem em superfície).

2. Coloque os componentes usando máquinas automatizadas de coleta e colocação.

3. Reflua a solda para derreter a pasta e formar juntas permanentes.

4. Insira peças com furo passante (se o projeto as utilizar).

5. Solde com ondas ou solde manualmente as conexões do orifício passante.

6. Inspecione a placa usando AOI e verificações manuais.

7. Teste a montagem com testes no circuito (ICT) e testes funcionais.

8. Aplique revestimento isolante se for necessária proteção contra umidade/poeira (opcional).

9. Faça a montagem final, como adicionar conectores, parafusos ou caixas.

Diferenças funcionais de PCB e PCBA

Funcional Aspecto	PCB (impresso Placa de Circuito)	PCBA (impresso Montagem da placa de circuito)
Eletrônico Operação	Sem eletrônico função	Totalmente circuito eletrônico funcional
Função principal	Estrutural base e layout	Sistema ativo operação
Componente Suporte	Detém componentes fisicamente	Mantém e conecta eletricamente componentes
Sinal Roteamento	Fornece apenas caminhos de sinal	Processos e controla sinais
Poder Manuseio	Sem energia regulamento	Regula e distribui poder
Dados Processamento	Não é possível processar dados	Executa dados e processamento lógico
Controle Função	Sem controle capacidade	Executa operações de controle
Usuário Interação	Não capacidade de interação	Interfaces com usuários e dispositivos
Comunicação	Não função de comunicação	Suporta protocolos de comunicação
Programabilidade	Não é possível executar programas	Executa firmware ou lógica de software
Sistema Integração	Mecânico apenas interface	Atua como um módulo de nível de sistema
Teste Capacidade	Elétrica apenas teste de continuidade	Funcional e testes no circuito
Térmico Gestão	Calor passivo espalhando apenas	Ativo operação de geração de calor
Operacional Saída	Nenhuma saída ou resposta	Produz saídas elétricas

Aplicações de PCB e PCBA

Eletrônica Automotiva

Os veículos modernos contam com PCBAs para unidades de controle do motor, sistemas de infoentretenimento, sensores e recursos de segurança.Os PCBs ajudam a organizar circuitos complexos em espaços limitados, enquanto os PCBAs cuidam do processamento de dados e do controle de energia.Eles são projetados para suportar calor, vibração e ambientes agressivos.Isso os torna importantes para o desempenho do veículo e para os sistemas de segurança.

Sistemas Industriais e de Automação

PCBs e PCBAs são usados em controladores industriais, PLCs, acionamentos de motores e sistemas robóticos.O PCB garante roteamento elétrico estável, enquanto o PCBA executa tarefas de controle, monitoramento e automação.Esses sistemas geralmente operam continuamente em condições exigentes.Como resultado, durabilidade e confiabilidade são requisitos importantes de projeto.

Telecomunicações e Redes

Equipamentos de rede como roteadores, switches e estações base dependem de PCBs e PCBAs para transmissão de sinal em alta velocidade.Os PCBs suportam roteamento de rastreamento preciso, enquanto os PCBAs gerenciam o processamento de dados e protocolos de comunicação.Esses conjuntos são projetados para reduzir a perda de sinal e a interferência.Eles desempenham um papel fundamental na comunicação estável com e sem fio.

Dispositivos Médicos

A eletrônica médica usa PCBs e PCBAs em equipamentos de monitoramento, máquinas de diagnóstico e dispositivos de saúde vestíveis.O PCB fornece layouts precisos e repetíveis, enquanto o PCBA executa funções de detecção, controle e processamento de dados.Alta confiabilidade e precisão são necessárias neste campo.Essas montagens devem atender a rígidos padrões de segurança e qualidade.

Sistemas de iluminação e display LED

PCBs e PCBAs são comumente encontrados em painéis de iluminação LED, displays e sistemas de sinalização.O PCB ajuda a gerenciar a dissipação de calor e as conexões elétricas, enquanto o PCBA controla o brilho e a distribuição de energia.O design adequado melhora a eficiência e a vida útil.Isso os torna adequados para aplicações de iluminação interna e externa.

Vantagens e limitações de PCB e PCBA

Categoria	PCB (impresso Placa de Circuito)	PCBA (impresso Montagem da placa de circuito)
Vantagens
1	Fornece um base estável e organizada para circuitos	Forma um totalmente circuito eletrônico funcional
2	Garante caminhos elétricos confiáveis através de traços fixos	Suporta sinal de alto desempenho e controle de potência
3	Habilita designs eletrônicos compactos e leves	Permite montagem automatizada, precisa e repetível
4	Suporta massa produção com qualidade consistente	Integra componentes de forma eficiente para reduzir o tamanho do sistema
5	Reduz erros de fiação e melhora a integridade do sinal	Melhora confiabilidade através de soldagem controlada
6	Ofertas boas resistência mecânica e durabilidade	Pronto para instalação direta em produtos eletrônicos
Limitações
1	Não é possível operar sem componentes eletrônicos	Custo mais alto devido a componentes e montagem
2	Projeto mudanças exigem nova fabricação	Montagem defeitos podem ser difíceis de diagnosticar
3	Inicial alto custo de configuração para pequenos lotes	Reparos e retrabalho são complexos
4	Limitado flexibilidade após a fabricação	Dependente de disponibilidade de componentes
5	Ambiental impacto se os resíduos não forem gerenciados	Requer rigoroso controle de qualidade

Conclusão

Um PCB fornece a estrutura física e os caminhos elétricos, enquanto um PCBA transforma essa estrutura em um circuito eletrônico totalmente funcional.Diferentes tipos de PCB e métodos de montagem de PCBA suportam vários níveis de complexidade, tamanho e desempenho.Cada processo de fabricação desempenha uma função específica, desde a fabricação da placa nua até a montagem eletrônica completa.Juntas, as tecnologias PCB e PCBA permitem sistemas eletrônicos confiáveis, compactos e eficientes usados ​​em aplicações automotivas, industriais, médicas e de consumo.
